نحوه انتخاب فیوز مناسب برای کاربردهای مختلف

سعید رهبرصومعه سرائی سعید رهبرصومعه سرائی ۰۶ فروردین ۱۴۰۴
32
نحوه انتخاب فیوز مناسب برای کاربردهای مختلف
مطالعه: 8 دقیقه
32
0

در دنیای پرشتاب امروز که وابستگی به سیستم‌های الکتریکی روزبه‌روز افزایش می‌یابد، حفاظت از مدارهای الکتریکی و تجهیزات حساس امری ضروری به شمار می‌آید. یکی از راهکارهای کلیدی در این زمینه، استفاده از کلیدهای مینیاتوری و فیوزهای مناسب است که می‌توانند نقش تعیین‌کننده‌ای در جلوگیری از آسیب‌های ناشی از اضافه‌بار و اتصال کوتاه ایفا کنند. کلیدهای مینیاتوری، بسته به نوع کاربرد، در مدل‌های مختلفی طراحی شده‌اند که هر یک ویژگی‌ها و حساسیت‌های متفاوتی نسبت به جریان‌های غیرمجاز دارند.

از سوی دیگر، انتخاب فیوز مینیاتوری مناسب برای هر بخش از سیستم برق‌رسانی نیز نیازمند دانش کافی در زمینه نوع بار الکتریکی، میزان مصرف و ویژگی‌های تجهیزات است. در این مقاله، با بررسی انواع کلیدهای مینیاتوری و راهنمای انتخاب کلید مینیاتوری مناسب، به درک بهتری از نحوه تأمین ایمنی در مدارهای الکتریکی خواهیم رسید.

آشنایی با انواع کلید مینیاتوری و کاربرد آن‌ها

کلیدهای مینیاتوری (MCB) یکی از مهم‌ترین اجزای سیستم‌های حفاظتی در مدارهای الکتریکی به شمار می‌روند که وظیفه جلوگیری از آسیب‌های ناشی از اضافه‌بار و اتصال کوتاه را بر عهده دارند. این کلیدها با قطع خودکار جریان در مواقع بروز نوسانات غیرمجاز، از تجهیزات برقی و سیم‌کشی‌ها محافظت کرده و مانع از بروز خسارات سنگین در سیستم‌های الکتریکی می‌شوند. کلیدهای مینیاتوری در انواع مختلفی تولید می‌شوند که هر یک برای کاربردهای خاصی طراحی شده‌اند.

  • کلید مینیاتوری تیپ B (خانگی): دارای حساسیت بالا در برابر اضافه‌بار، مناسب برای مدارهای روشنایی و مصارف خانگی که نیاز به حفاظت دقیق‌تری دارند.
  • کلید مینیاتوری تیپ C (صنعتی): گزینه‌ای ایده‌آل برای تجهیزات صنعتی با جریان هجومی متوسط هستند. برای مثال، برای تجهیزاتی همچون موتورهای الکتریکی کوچک و ترانسفورماتورها بسیار مناسب است
  • کلید مینیاتوری تیپ D (قدرت): طراحی‌شده برای مدارهایی با جریان هجومی بالا، مناسب برای موتورهای صنعتی بزرگ و دستگاه‌هایی که در لحظه راه‌اندازی جریان زیادی می‌کشند.
  • کلید مینیاتوری تیپ K (موتوری): ویژه مدارهای موتوری با نوسانات لحظه‌ای زیاد، مناسب برای تجهیزات صنعتی و دستگاه‌هایی که نیاز به حفاظت سریع دارند.
  • کلید مینیاتوری تیپ Z (حساس): مناسب برای مدارهای الکترونیکی دقیق که در برابر جریان‌های کوچک نیز نیاز به واکنش سریع و محافظت دارند.
انواع کلید مینیاتوری

انواع کلید مینیاتوری

نحوه انتخاب فیوز مناسب برای کاربردهای مختلف

انتخاب فیوز مناسب برای هر کاربردی یکی از مهم‌ترین فاکتورهای ایمنی در سیستم‌های برق‌رسانی محسوب می‌شود، چراکه فیوزها وظیفه حفاظت از مدارها را در برابر جریان‌های غیرمجاز و اتصال کوتاه بر عهده دارند. هر مدار، بسته به نوع بار الکتریکی و میزان مصرف، به فیوز خاصی نیاز دارد که بتواند عملکرد بهینه و ایمنی را تضمین کند. از آنجایی که میزان جریان عبوری در هر بخش از سیستم برق‌رسانی متفاوت است، انتخاب یک فیوز نامناسب می‌تواند منجر به قطعی‌های ناخواسته، آسیب به تجهیزات و در موارد شدیدتر، خطر آتش‌سوزی شود.

برای تعیین فیوز مناسب، لازم است ابتدا نوع تجهیزات و حساسیت آن‌ها به نوسانات جریان مورد بررسی قرار گیرد. به‌عنوان مثال، مدارهای روشنایی، سیستم‌های کامپیوتری، تجهیزات صنعتی و لوازم پرمصرف خانگی، هر یک ویژگی‌های خاص خود را دارند که مستلزم انتخاب فیوز متناسب با نیاز آن‌ها است. در ادامه، با بررسی چند کاربرد مهم، به نحوه انتخاب فیوز مناسب در هر یک از این بخش‌ها پرداخته می‌شود.

نحوه انتخاب فیوز مناسب برای ساختمان‌های مسکونی و اداری

در ساختمان‌های مسکونی و اداری، بارهای الکتریکی به دو دسته اصلی ( وسایل پرمصرف و تجهیزات حساس) تقسیم می‌شوند. در واحدهای مسکونی، دستگاه‌هایی نظیر کولرهای گازی، یخچال، ماشین لباسشویی و اجاق‌های برقی از جمله بارهای الکتریکی با توان بالا محسوب می‌شوند. در مقابل، در محیط‌های اداری، عمده مصرف برق مربوط به کامپیوترها، سرورها، سیستم‌های روشنایی و تهویه مطبوع است که جریان‌های متفاوتی را در طول روز مصرف می‌کنند.

انتخاب فیوز در این دو نوع ساختمان باید بر اساس چند معیار مهم انجام شود. در ساختمان‌های مسکونی، معمولاً فیوزهای تک‌فاز با جریان نامی بین 16 تا 32 آمپر برای هر واحد به کار می‌روند. از سوی دیگر، در مجتمع‌های اداری، بسته به تعداد تجهیزات متصل، استفاده از فیوزهای سه‌فاز با ظرفیت بالاتر توصیه می‌شود. محاسبه دقیق ظرفیت فیوز در هنگام انتخاب فیوز برای ساختمان باید بر اساس میزان جریان مصرفی کلی و اضافه‌بار احتمالی انجام گیرد تا از قطعی‌های ناگهانی جلوگیری شود. همچنین، فیوزهای سریع‌عمل برای مدارهای روشنایی و تجهیزات حساس الکترونیکی توصیه می‌شوند، در حالی که برای وسایل پرمصرف، فیوزهایی با تأخیر در قطع مدار، گزینه‌ای مناسب‌تر محسوب می‌شوند. البته به این نکته هم توجه داشته باشید که در فضاهای اداری با دقت باید برای انتخاب فیوز مناسب برای کولر گازی اقدام کنید.

تجهیزات میزان آمپر تقریبی
کولر 4 الی 15 آمپر
کامپیوتر 1 الی 3 آمپر
پرینتر 2 الی 4.5 آمپر
روتر اینترنت 0.02 الی 1 آمپر
پمپ آب 1 الی 7 آمپر
لامپ ال ای دی 0.03 الی 0.05 آمپر
تلویزیون 0.2 الی 2 آمپر

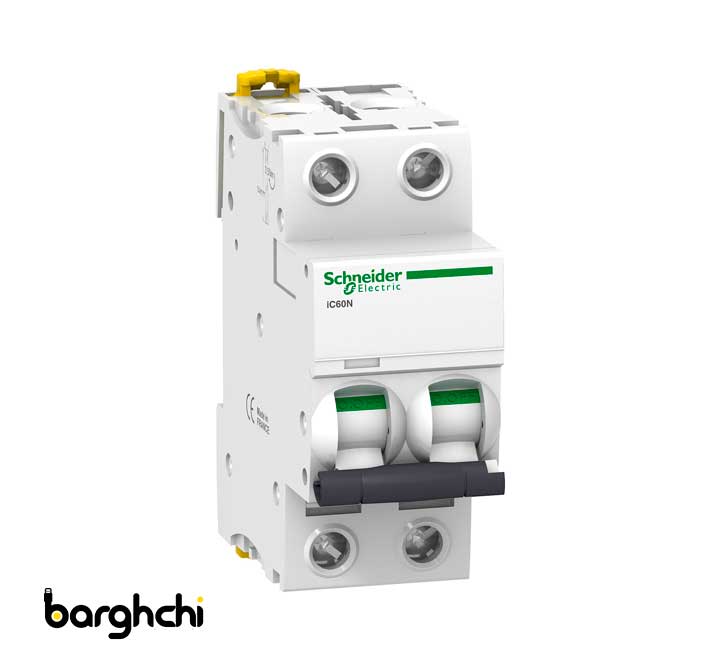

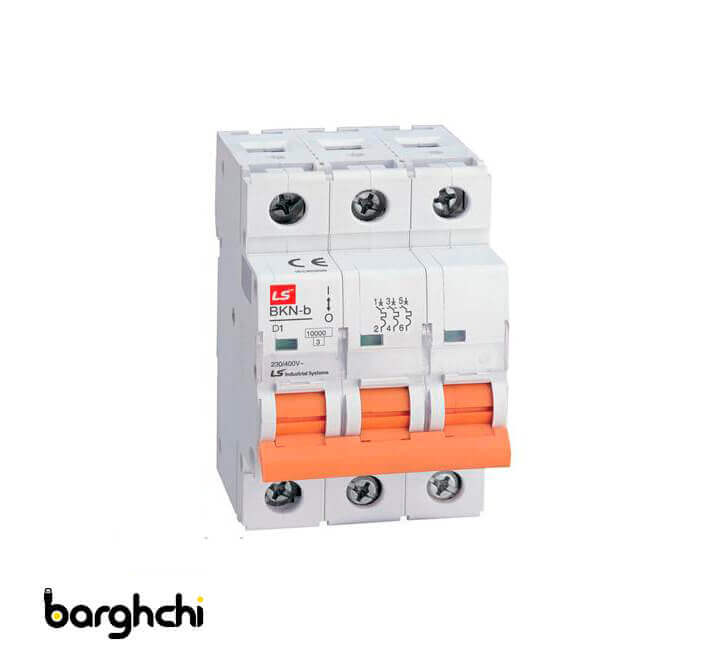

محصول مرتبطمشاهده همه

فیوز مناسب برای آشپزخانه و تجهیزات پرمصرف

آشپزخانه به‌عنوان یکی از پرمصرف‌ترین نقاط در هر واحد مسکونی شناخته می‌شود، چراکه در این فضا تعداد زیادی از لوازم الکتریکی هم‌زمان مورد استفاده قرار می‌گیرند. یخچال، مایکروویو، فر برقی، ماشین ظرف‌شویی و اجاق‌های القایی همگی جزو دستگاه‌هایی هستند که هنگام روشن شدن، جریان بالایی را از مدار می‌کشند. چنانچه فیوز نامناسبی برای این تجهیزات انتخاب شود، احتمال قطع ناگهانی مدار و یا در موارد بدتر، ایجاد حرارت بیش‌ازحد در سیم‌کشی و بروز حادثه وجود خواهد داشت.

بهترین انتخاب برای حفاظت از مدارهای آشپزخانه، استفاده از فیوزهای کندکار با توان تحمل جریان‌های لحظه‌ای بالا است. این نوع فیوزها در برابر نوسانات ولتاژ مقاوم بوده و هنگام راه‌اندازی تجهیزات پرمصرف، از قطع شدن بی‌مورد جریان جلوگیری می‌کنند. همچنین، در صورتی که مدارهای آشپزخانه به‌طور مجزا سیم‌کشی شده باشند، می‌توان برای وسایلی مانند فر برقی یا اجاق‌های الکتریکی، فیوزهای اختصاصی با آمپراژ 32 تا 40 آمپر نصب کرد تا از تحمیل بار اضافی به دیگر بخش‌های سیستم برق جلوگیری شود.

تجهیزات میزان آمپر تقریبی
یخچال 1 الی 4 آمپر
ماشین لباسشویی 1.5 الی 7 آمپر
ماشین ظرفشویی 4 الی 11 آمپر
فر برقی 9 الی 16 آمپر
ماکروویو 3 الی 7 آمپر
گاز برقی 9 الی 14 آمپر

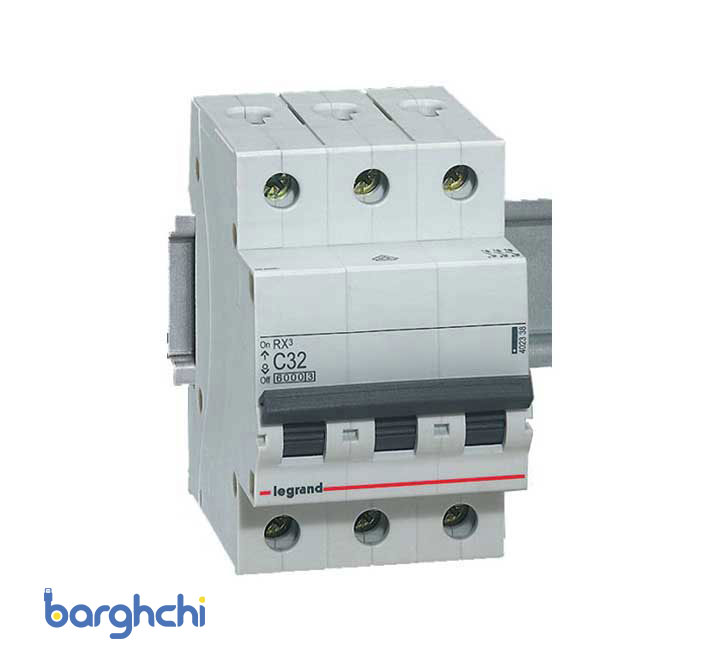

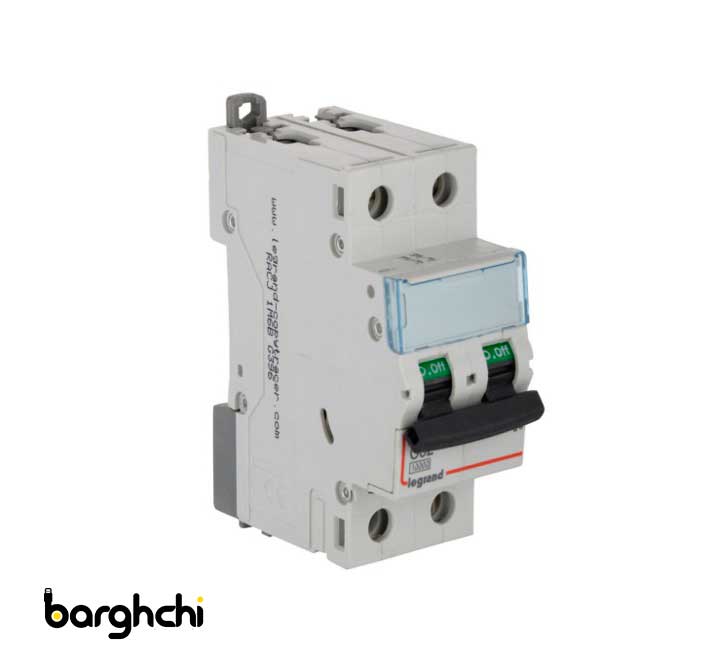

محصول مرتبطمشاهده همه

نحوه انتخاب فیوز مناسب برای موتورهای الکتریکی

موتورهای الکتریکی، بسته به نوع کاربرد، دارای نیازهای حفاظتی متفاوتی هستند. یکی از اصلی‌ترین چالش‌ها در حفاظت از این تجهیزات، جریان هجومی بالایی است که در لحظه راه‌اندازی مصرف می‌کنند. این افزایش ناگهانی جریان می‌تواند باعث قطع غیرضروری مدار شود، به‌ویژه اگر فیوز انتخابی ظرفیت تحمل این پدیده را نداشته باشد.

برای انتخاب فیوز مناسب، باید ابتدا نوع موتور و توان مصرفی آن مشخص شود. موتورهای تک‌فاز کوچک معمولاً به فیوزهای کندکار نیاز دارند که بتوانند افزایش جریان لحظه‌ای را تحمل کرده و در صورت اضافه‌بار مداوم، مدار را قطع کنند. در مقابل، موتورهای سه‌فاز صنعتی باید به فیوزهای حفاظتی مخصوص، نظیر فیوزهای حرارتی یا فیوزهای کلاس gG مجهز شوند تا هم در برابر اتصال کوتاه و هم در برابر اضافه‌بار مقاوم باشند. در این زمینه، فیوزهای تیپ K و D نیز گزینه‌های مناسبی برای حفاظت از موتورهای الکتریکی بزرگ محسوب می‌شوند.

انواع موتورهای الکتریکی میزان آمپر تقریبی
موتور AC تک فاز 2 الی 10 آمپر
موتور AC سه فاز 1 الی 78 آمپر
موتور DC 20 الی 30 آمپر

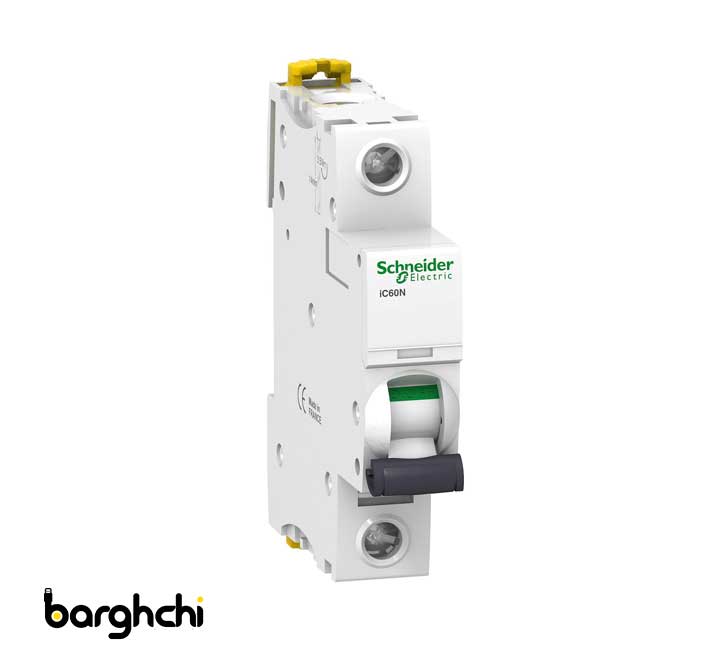

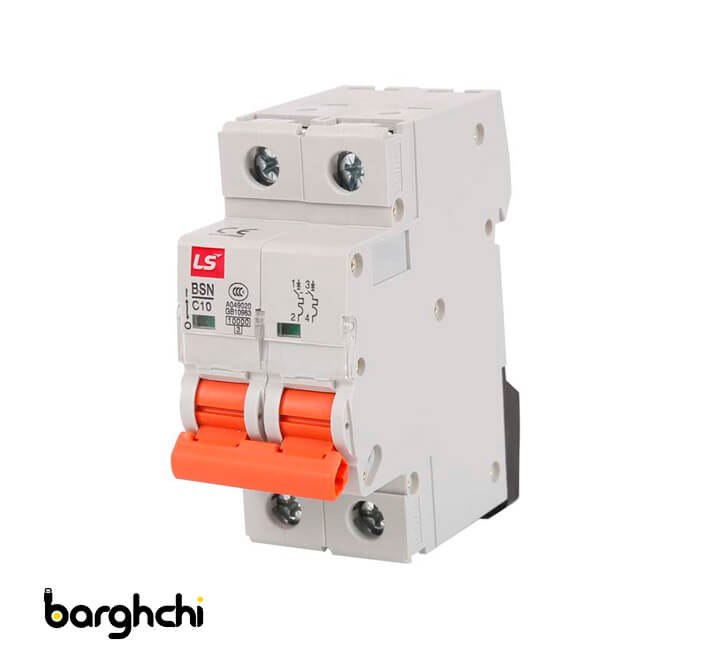

محصول مرتبطمشاهده همه

فیوز مناسب برای پمپ آب و سیستم‌های آبیاری

پمپ‌های آب و سیستم‌های آبیاری نیز از جمله تجهیزات الکتریکی‌ای هستند که نوسانات جریان بالایی را تجربه می‌کنند. این نوسانات می‌توانند ناشی از تغییرات ولتاژ شبکه، فشار آب یا راه‌اندازی‌های مکرر موتور پمپ باشند. عدم استفاده از فیوز مناسب برای این تجهیزات، علاوه بر افزایش مصرف انرژی، باعث کاهش عمر مفید پمپ و حتی آسیب به قطعات داخلی آن خواهد شد.

پمپ‌های آب خانگی معمولاً به فیوزهای مینیاتوری تک‌فاز با ظرفیت 10 تا 16 آمپر مجهز می‌شوند که بتوانند در برابر نوسانات لحظه‌ای مقاومت کنند. اما در پمپ‌های صنعتی یا کشاورزی که تحت بارهای سنگین‌تری قرار دارند، استفاده از فیوزهای حرارتی کندکار ضروری است تا علاوه بر محافظت از موتور، مانع از قطع ناگهانی جریان در لحظه راه‌اندازی شود. در این میان، ترکیب فیوزهای حفاظتی با رله‌های کنترل بار می‌تواند از آسیب‌های احتمالی ناشی از نوسانات ولتاژ و افزایش ناگهانی جریان جلوگیری کند.

تجهیزات میزان آمپر تقریبی
پمپ آب خانگی کوچک 10 الی 16 آمپر
پمپ آب کشاورزی متوسط 20 الی 32 آمپر
پمپ‌های صنعتی و آبیاری گسترده 32 الی 63 آمپر

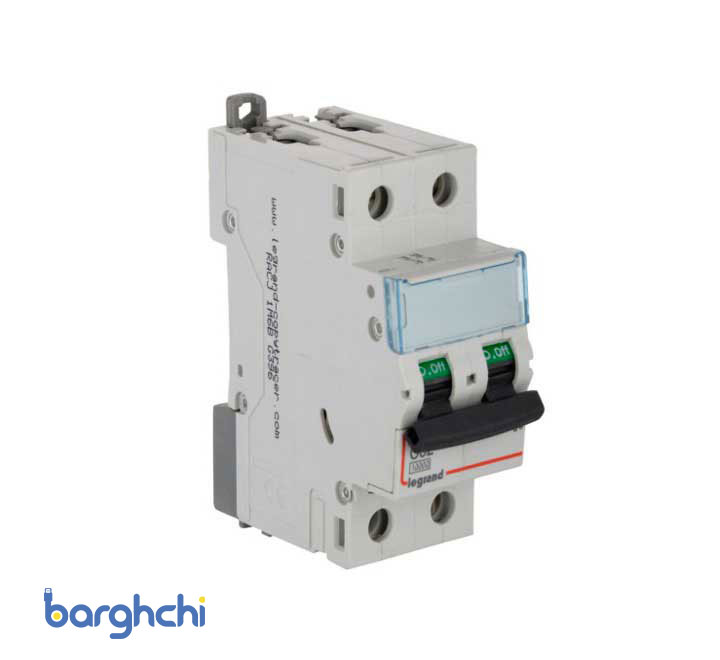

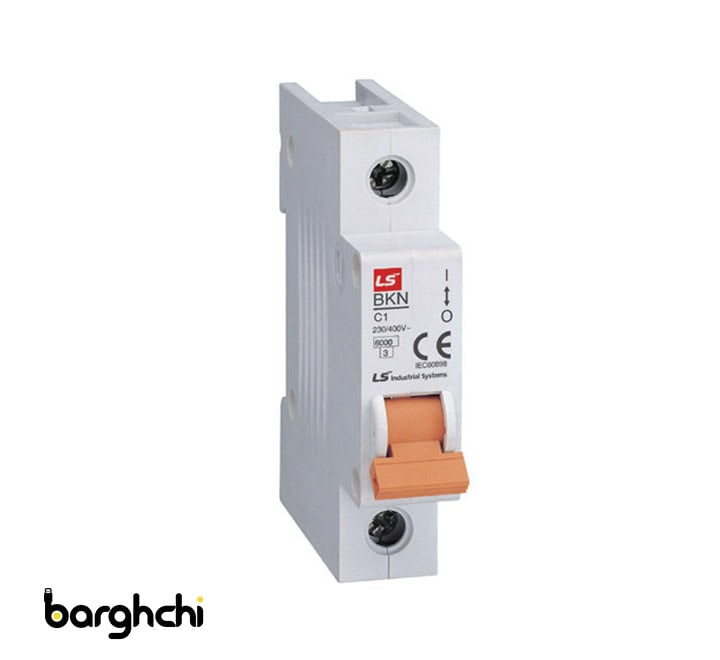

محصول مرتبطمشاهده همه

نکات مهم هنگام انتخاب و خرید فیوز مینیاتوری

زمانی که تصمیم دارید برای انتخاب کلید مینیاتوری اقدام کنید باید به برخی نکات مهم توجه فرمایید تا بتوانید با دید باز یک انتخاب هوشمندانه را انجام دهید. در ادامه به پارامتر هایی اشاره خواهیم کرد که میتواند در خرید شما تاثیر بگذارد.

نکات مهم هنگام انتخاب و خرید فیوز مینیاتوری

نکات مهم هنگام انتخاب و خرید فیوز مینیاتوری

توجه به نوع مصرف و ظرفیت فیوز

یکی از مهم‌ترین عواملی که هنگام خرید فیوز مینیاتوری باید مدنظر قرار گیرد، نوع مصرف و ظرفیت جریان موردنیاز است. میزان آمپراژ فیوز مستقیماً بر عملکرد و ایمنی مدار تأثیر می‌گذارد؛ به‌طوری که انتخاب فیوز با ظرفیت نامناسب، یا باعث قطعی‌های ناگهانی خواهد شد، یا در صورت جریان بیش از حد، از عملکرد صحیح آن جلوگیری می‌کند و خطرات جدی به دنبال دارد. به‌طور کلی، فیوزهای مینیاتوری بر اساس جریان نامی خود دسته‌بندی می‌شوند و برای انتخاب صحیح، نیاز است که مجموع جریان مصرفی تجهیزات در مدار موردنظر محاسبه گردد. جدول زیر روش محاسبه ظرفیت مناسب فیوز را نشان می‌دهد.

نوع مصرف توان تقریبی (وات) ولتلژ کاری (ولت) میزان آمپر پیشنهادی فیوز
روشنایی خانگی 1000 الی 1500 220 6 الی 10 آمپر
یخچال، تلویزیون، کامپیوتر 500 الی 800 220 10 الی 16 آمپر
ماشین لباسشویی، ظرف‌شویی 2000 الی 3000 220 16 الی 20 آمپر
کولر گازی، پمپ آب 3500 الی 5000 220 الی 380 20 لی 32 آمپر
موتورهای صنعتی کوچک 5000 الی 7000 380 32 الی 40 آمپر

برای محاسبه جریان موردنیاز یک وسیله برقی، میتوانید از فرمول P/V=I استفاده کنیدف در این فرمول گزینه p نشان دهنده (توان مصرفی بر حسب وات، گزینه v نشان دهنده ولتاژ کاری بر حسب ولت و گزینه I هم جریان مصرفی بر حسب آمپر را نشان می‌دهد. پس از محاسبه جریان، انتخاب فیوز مناسب برای خانه یا فضاهای دیگر باید با در نظر گرفتن یک ضریب ایمنی (حدود ۱۰ تا ۲۰ درصد بالاتر از جریان نامی) انجام گردد تا در برابر افزایش‌های ناگهانی محافظت شود.

بررسی استانداردهای ایمنی و کیفیت فیوز

انتخاب فیوز مناسب تنها محدود به ظرفیت و کلاس عملکرد آن نیست؛ بلکه استانداردهای ایمنی و کیفیت ساخت نیز از اهمیت بالایی برخوردارند. استفاده از فیوزهای غیراستاندارد و بی‌کیفیت می‌تواند باعث عملکرد نادرست، افزایش خطر آتش‌سوزی و حتی ایجاد خسارات جبران‌ناپذیر شود.

  • استانداردهای بین‌المللی: فیوزهای معتبر باید دارای گواهینامه‌هایی مانند IEC 60898 و IEC 60947-2 باشند که نشان‌دهنده تطابق آن‌ها با استانداردهای جهانی است.
  • مقاومت در برابر حرارت: بدنه فیوز باید از جنس مواد غیرقابل اشتعال باشد تا در برابر افزایش دما و جرقه‌های الکتریکی مقاوم باشد.
  • سرعت قطع مدار: فیوزهای باکیفیت باید قابلیت قطع سریع مدار را در شرایط خطرناک داشته باشند و دقت بالایی در عملکرد خود ارائه دهند.
در برقچی بخوانید :علائم خرابی فیوز مینیاتوری + روش‌های تست آن

نتیجه گیری

اهمیت به‌کارگیری کلیدهای مینیاتوری و انتخاب فیوز مینیاتوری مناسب را نمی‌توان نادیده گرفت، چراکه این تجهیزات حفاظتی، اولین خط دفاعی در برابر مشکلات ناشی از جریان‌های غیرمجاز محسوب می‌شوند. بی‌توجهی به این موضوع می‌تواند منجر به بروز مشکلاتی نظیر آتش‌سوزی، صدمات جبران‌ناپذیر به تجهیزات الکتریکی و حتی خطرات جانی شود. با شناخت دقیق انواع کلیدهای مینیاتوری و انتخاب صحیح فیوز بر اساس نیازهای هر مدار، می‌توان از عملکرد بهینه سیستم‌های برق‌رسانی اطمینان حاصل کرد و طول عمر تجهیزات را افزایش داد.

در نهایت، بهره‌گیری از دانش فنی در این حوزه نه‌تنها موجب افزایش سطح ایمنی می‌شود، بلکه از تحمیل هزینه‌های اضافی ناشی از خرابی تجهیزات و تعمیرات غیرضروری نیز جلوگیری می‌کند. در نهایت امیدواریم به سوال چگونه فیوز مناسب انتخاب کنیم رسیده باشید.

سوالات متداول

چگونه می‌توان جریان نامی مناسب برای فیوز را محاسبه کرد؟

با استفاده از فرمول P/V=I می‌توان جریان مصرفی را به دست آورد. سپس فیوز با جریان نامی ۱۰ تا ۲۰ درصد بیشتر از مقدار محاسبه‌شده انتخاب می‌شود.

تفاوت فیوز تندکار و کندکار چیست و در چه شرایطی باید از هرکدام استفاده کرد؟

فیوز تندکار سریع عمل می‌کند و برای تجهیزات حساس مانند مدارهای الکترونیکی مناسب است. در مقابل فیوز کندکار تأخیر در قطع دارد و برای موتورهای الکتریکی و دستگاه‌هایی با جریان بسیار بالا استفاده می‌شود.

آیا می‌توان از یک فیوز برای چندین وسیله برقی استفاده کرد؟

بله، به شرطی که مجموع جریان مصرفی وسایل را محاسبه کرده و فیوزی با ظرفیت مناسب انتخاب شود.

چه زمانی باید فیوز قدیمی را تعویض کرد؟

در صورت تغییر رنگ، ذوب‌شدگی، خرابی فیزیکی، قطع مکرر یا ارتقاء تجهیزات برقی که نیاز به فیوز با ظرفیت بالاتر دارند.
