فیوز مینیاتوری

فیوز مینیاتوری چیست؟

قطع کننده مدار مینیاتوری یا فیوز مینیاتوری (MCB)، یک کلید الکتریکی است که به طور خودکار مدار الکتریکی را در طول یک وضعیت غیرعادی شبکه (اضافه بار یا مشکل دیگری) خاموش می‌کند. درحقیقت، این دستگاه کوچک از مدارهای الکتریکی در برابر اتصال کوتاه و جریان اضافه محافظت می‌کند. فیوز مینیاتوری می‌تواند به سرعت خطاها را شناسایی کرده و به آنها واکنش نشان دهد.
زمانی که جریان عبوری از مقدار تنظیم شده بیشتر شود، قطع کننده مدار مینیاتوری به تغییر مدار به حالت باز کمک می‌کند؛ بنابراین هدف اصلی MCB قطع جریان و تعیین شرایط خطا است. امروزه از MCB در شبکه برق فشار ضعیف به جای فیوز معمولی استفاده می‌شود. فیوز معمولی ممکن است مشکل را شناسایی نکند، فیوز مینیاتوری این کار را به روشی مطمئن‌تر انجام می‌دهد.

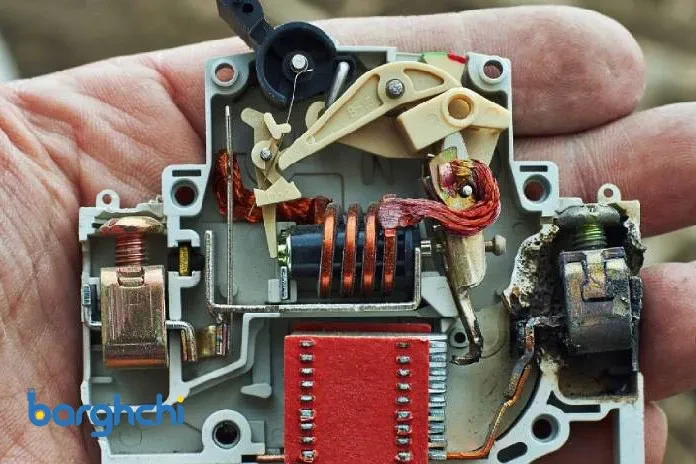

اجزای تشکیل دهنده فیوز مینیاتوری

قسمت‌های تشکیل‌دهنده فیوز مینیاتوری عبارت‌اند از:

• کنتاکت‌های اصلی: کنتاکت‌هایی هستند که جریان بار را حمل می‌کنند و به سیم‌های ورودی و خروجی مدار متصل می‌شوند.
• واحد تریب: این جزء اصلی از فیوز مینیاتوری است که جریان عبوری از مدار را کنترل کرده و در صورت وجود جریان بیش از حد یا اتصال کوتاه، قطع‌کننده را خاموش می‌کند. واحد تریپ از یک نوار دو فلزی، یک محرک مغناطیسی و یک مکانیسم عملیاتی تشکیل شده است.
• ترمینال‌ها: اینها اتصالات سیم‌های ورودی و خروجی هستند.
• محفظه: محفظه‌ای است که اجزای فیوز مینیاتوری را در خود جای داده و عایق بین قطعات برق‌دار و سایر اجزای الکتریکی را فراهم می‌کند.
• نشانگر: یک فیوز مینیاتوری به طور معمول یک نشانگر بصری دارد که نشان می‌دهد که آیا مدارشکن در وضعیت روشن یا خاموش است.
• کنتاکت‌های کمکی: برخی از فیوزهای مینیاتوری کنتاکت‌های اضافی دارند که می‌توانند برای تعویض بارهای کمکی یا ارائه عملکردهای سیگنالینگ (پیام رسانی سلولی) استفاده شوند.
• فنر حرکتی: فنری است که کنتاکت‌های فیوز مینیاتوری را در موقعیت روشن نگه می‌دارد. هنگامی که واحد تریپ کار می‌کند، فنر تریپ آزاد می‌شود و به کنتاکت‌ها اجازه جدا شدن و قطع مدار را می‌دهد.

انواع فیوز مینیاتوری

انواع مختلفی از مدار شکن‌های مینیاتوری وجود دارند که بر اساس فاکتورهای مختلفی مانند عملکرد، تعداد پل، درجه بندی جریان، درجه ولتاژ و سایر موارد به دسته‌های مختلف تقسیم می‌شوند. در ادامه به انواع فیوز مینیاتور اشاره می‌کنیم.

انواع فیوز مینیاتوری براساس سرعت عملکرد

فیوزهای مینیاتوری از لحاظ سرعت عملکرد به دو نوع تندکار و کندکار تقسیم بندی می‌شوند. در ادامه به هر کدام با جزئیات می‌پردازیم:

فیوز مینیاتوری کندکار

فیوز کندکار واکنش ملایم‌تری نسبت به عبور جریان غیر مجاز و بار اضافه دارد. این فیوز در برابر جریان بیش از حد دیرتر قطع می‌شود، اما نسبت به جریان اتصال کوتاه واکنش لحظه‌ای از خود نشان می‌دهد. فیوزهای کندکار را در استاندارد VDE با حرف G و در استاندارد IEC با حرف C مشخص می‌شوند.

فیوز مینیاتوری تندکار

فیوز تندکار در مدت زمان بسیار کوتاه‌تری نسبت به فیوز کندکار مدار را قطع می‌کند؛ بنابراین در جایی که نیاز است جریان بیش از حد به سرعت قطع شود، فیوز تندکار مناسب خواهد بود. این فیوز در مصارف مربوط به روشنایی کاربرد دارند. همچنین در استاندارد VDE با حرف L و در استاندارد IEC با حرف B نشان داده می‌شود.

انواع فیوز مینیاتوری براساس تیپ فیوز

یکی دیگر از ویژگی‌های مهم انواع فیوز مینیاتوری مربوط به تیپ فیوز است. تیپ فیوز متناسب با جریان عبوری برای کاربردهای مختلف متفاوت تولید می‌شود و اغلب شامل دسته بندی زیر است:

فیوز مینیاتوری نوع A

برای محافظت در برابر جریان بیش از حد طراحی شده‌اند. آنها برای استفاده در مدارهایی که حداکثر جریان مورد انتظار شناخته شده و نسبتاً ثابت است، مانند مدارهای روشنایی مناسب هستند.

فیوز مینیاتوری نوع B

برای محافظت در برابر جریان بیش از حد و اتصال کوتاه طراحی شده‌اند. آنها برای استفاده در مدارهایی که بار متغیر دارند، مانند مدارهای موتور مناسب هستند.

فیوز مینیاتوری نوع C

برای محافظت در برابر جریان بیش از حد و جریان خطای زمین طراحی شده‌اند. آنها برای استفاده در مدارهایی که خطر جریان خطای زمین زیاد است، مانند مدارهایی که با جریان مستقیم (DC) تغذیه می‌شوند یا در مدارهایی که شامل تجهیزات الکترونیکی حساس هستند، مناسب خواهند بود.

فیوز مینیاتوری نوع D

برای محافظت در برابر جریان‌های بیش از حد و جریان‌های خطای ارت با آستانه خاموش شدن بالاتر از نوع C طراحی شده‌اند. آنها برای استفاده در مدارهایی مناسب هستند که در آن خطر جریان خطای ارت زیاد است، اما انتظار می‌رود که جریان خطا بیشتر از چیزی باشد که توسط نوع C محافظت می‌شود.

فیوز مینیاتوری نوع K

برای محافظت در برابر جریان بیش از حد و اتصال کوتاه در سیستم‌های الکتریکی با سطح خطای بالا طراحی شده‌اند. برای موتور و سایر بارهای القایی با جریان‌های هجومی بالا، مانند تجهیزات جوشکاری و ماشین ابزار کاربرد دارند.

فیوز مینیاتوری نوع Z

در برابر اتصال کوتاه حساسیت بالایی دارد و در صورت عبور جریان اضافه به سرعت مدار را قطع می‌کند. این نوع فیوز سرعت عملکرد بسیار بالایی نسبت به بقیه فیوزهای مینیاتوری دارد.

انواع کلید مینیاتوری براساس تعداد پل

تقسیم بندی دیگر برای انواع فیوز مینیاتوری بر اساس فاز و تعداد پل است. این دسته بندی شامل موارد زیر خواهد بود:

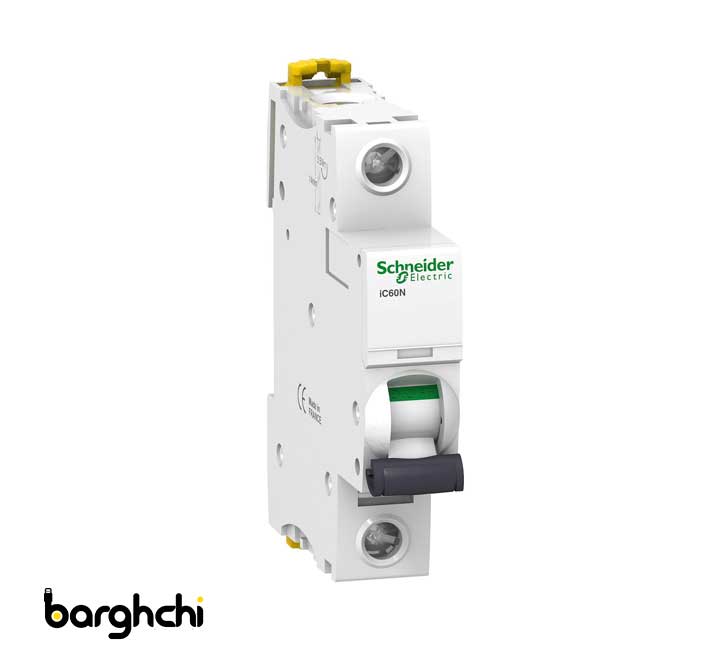

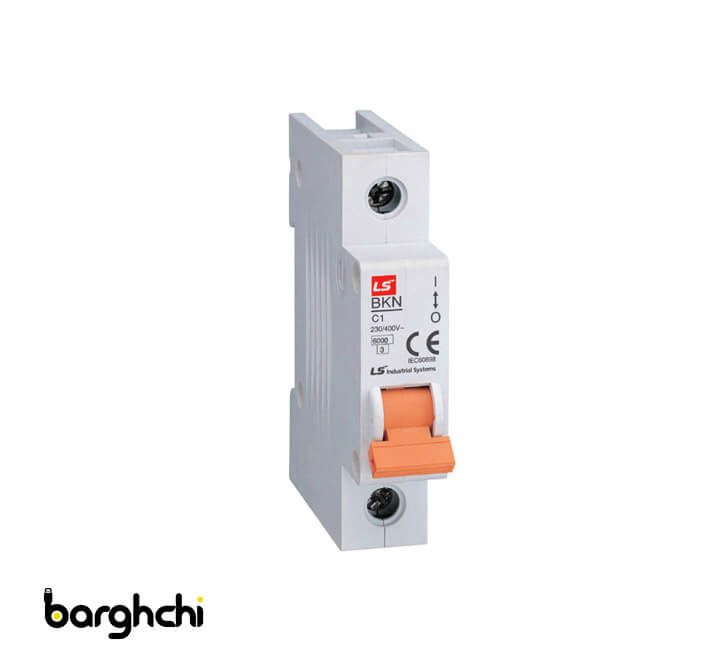

کلید مینیاتوری تک پل (تک فاز)

•    توضیحات: یک سیم برق را کنترل می‌کند.
•    کاربرد: در مدارهای تک فاز استفاده می‌شود.
•    استفاده معمولی: در سیم کشی مسکونی، مدارهای روشنایی و لوازم تک فاز کاربرد دارد.
•    عملکرد: در برابر جریان اضافه و اتصال کوتاه در یک سیم برق واحد محافظت می‌کند. هنگامی که عیب تشخیص داده می‌شود، سیم برق را برای جلوگیری از آسیب و آتش سوزی قطع می‌کند.

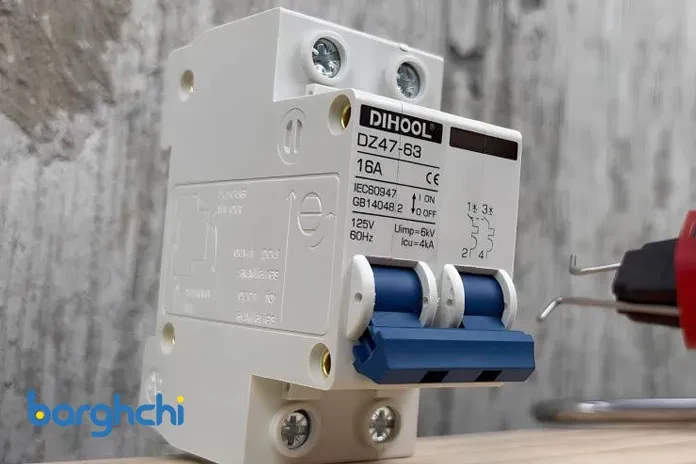

کلید مینیاتوری دو پل (فاز و نول)

•    توضیحات: دو سیم را کنترل می‌کند که معمولاً حامل جریان برق هستند.
•    کاربرد: در مدارهای تک فاز که هر دو سیم برق و نول باید جدا شوند استفاده می‌شود.
•    استفاده معمولی: کاربردهای مسکونی و تجاری سبک که در آن به سطح بالاتری از حفاظت نیاز است.
•    عملکرد: حفاظت از جریان اضافه و اتصال کوتاه را برای هر دو سیم فاز و سیم نول فراهم می‌کند و قطع کامل را ارائه می‌دهد.

کلید مینیاتوری سه پل (سه فاز)

•    توضیحات: سه سیم برق را در یک مدار سه فاز کنترل می‌کند.
•    کاربرد: در مدارهای سه فاز استفاده می‌شود.
•    کاربرد معمولی: موارد صنعتی و تجاری با تجهیزات و ماشین آلات سه فاز کاربرد دارد.
•    عملکرد: محافظت در برابر جریان اضافه و اتصال کوتاه را در سیستم‌های سه فاز ارائه می‌دهد. هنگامی که یک خطا تشخیص داده می‌شود، هر سه سیم برق را به طور همزمان قطع می‌کند.

کلید مینیاتوری چهار پل (سه فاز و نول)

•    توضیحات: کنترل سه سیم برق و یک سیم نول در مدار سه فاز را بر عهده دارد.
•    کاربرد: در مدارهای سه فاز با اتصال نول استفاده می‌شود.
•    استفاده معمولی: موارد صنعتی و تجاری که نیاز به قطع کامل از جمله سیم نول دارند.
•    عملکرد: از هر سه سیم فاز و سیم نول محافظت می‌کند و از ایزوله کامل مدار در هنگام خطا اطمینان می‌دهد.

انواع فیوز مینیاتوری از نظر جریان

قطع کننده‌های مدار مینیاتوری در هر دو سیستم AC (جریان متناوب) و DC (جریان مستقیم) برای محافظت از مدارهای الکتریکی در برابر جریان اضافه و اتصال کوتاه استفاده می‌شود. در ادامه به انواع فیوز مینیاتوری از نظر جریان اشاره می‌کنیم:

کلید مینیاتوری AC

در سیستم‌های AC، فیوز مینیاتوری برای کنترل ماهیت نوسانی جریان متناوب که معمولاً در فرکانس‌های 50 یا 60 هرتز کار می‌کنند، مهندسی شده‌اند. مزیت اصلی AC عبور دوره‌ای صفر آن است که در آن جریان به طور طبیعی دو بار در هر چرخه به صفر می‌رسد. این مشخصه خاموش کردن قوس را در هنگام شکسته شدن مدار ساده می‌کند، زیرا قوس ایجاد شده بین کنتاکت‌ها به راحتی در این نقاط صفر خاموش می‌شود.
فیوز مینیاتوری AC مجهز به کانال‌های قوس الکتریکی و سایر مکانیسم‌های خاموش کننده قوس هستند که از این پدیده طبیعی بهره می‌برند. این فیوزها به طور گسترده در کاربردهای مسکونی، تجاری و صنعتی برای محافظت از سیم کشی و وسایلی مانند چراغ‌ها، پریزها و موتورها استفاده می‌شوند.

کلید مینیاتوری DC

سیستم‌های DC به دلیل ماهیت پیوسته جریان مستقیم که فاقد گذرگاه‌های صفر طبیعی موجود در AC است، چالش مهم‌تری برای طراحی فیوز مینیاتوری ایجاد می‌کند. این جریان مداوم خاموش کردن قوس را دشوارتر می‌کند، زیرا قوس به طور طبیعی در فواصل منظم خاموش نمی‌شود. در نتیجه، فیوز مینیاتوری DC باید مکانیسم‌های قوی‌تری برای خاموش کردن قوس را در خود جای دهند که اغلب از میدان‌های مغناطیسی برای طویل کردن، خنک کردن و در نهایت خاموش کردن قوس استفاده می‌کنند. این امر طراحی و ساخت فیوز مینیاتوری DC را پیچیده‌تر و اغلب گران‌تر می‌کند.
فیوز مینیاتوری DC در کاربردهایی مانند حفاظت از باتری در سیستم‌های انرژی خورشیدی، وسایل نقلیه الکتریکی، ایستگاه‌های شارژ، سیستم‌های توزیع DC در مخابرات و زیرساخت‌های فناوری اطلاعات استفاده می‌شوند. آنها عملکرد ایمن تجهیزات را با جلوگیری از آسیب ناشی از اضافه جریان و اتصال کوتاه تضمین می‌کنند.
