پچ پنل شبکه

درباره پچ پنل شبکه

پچ پنل شبکه (Patch Panel) یک جزء حیاتی در سیستم‌های کابل‌کشی ساخت‌یافته است که به عنوان یک هاب متمرکز برای مدیریت و سازماندهی ارتباطات بین دستگاه‌های مختلف شبکه عمل می‌کند. ‌پچ پنل از تجهیزات پسیو شبکه محسوب می‌شود و معمولاً از چندین پورت تشکیل شده است تا کابل‌های اترنت به سوئیچ‌ها، روترها یا سرورها متصل شوند.

پچ پنل‌ها با ایجاد یک نقطه مشخص برای اتصال و مسیریابی کابل‌ها، بدون ایجاد اختلال در کل زیرساخت شبکه به ساده‌سازی مدیریت کابل کمک می‌کنند. آنها بسته به پهنای باند و نیازهای انتقال شبکه، در پیکربندی‌های مختلفی از جمله CAT5e، CAT6 یا فیبر نوری عرضه می‌شوند. با یکپارچه‌ سازی اتصالات، پچ پنل‌ها امکان عیب‌یابی، مقیاس‌‌پذیری و امکان تعمیر و نگهداری را افزایش می‌دهند.

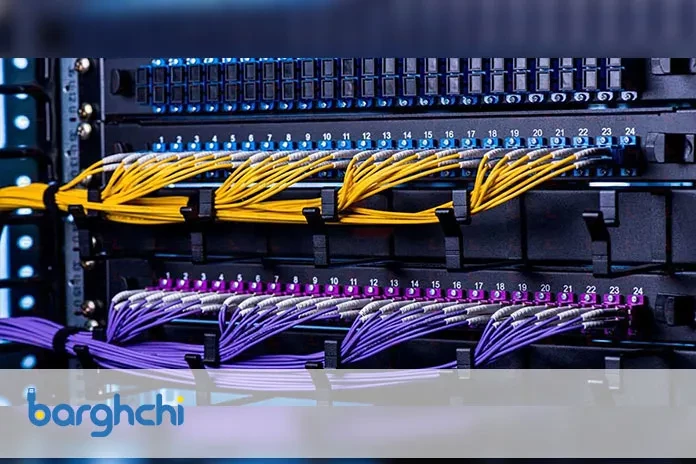

کاربرد پچ پنل شبکه

پچ پنل شبکه یک دستگاه سخت‌افزاری است که سیستم کابل‌کشی شبکه را سازماندهی کرده و مدیریت و اتصال دستگاه‌های مختلف به یک شبکه را آسان‌تر می‌کند. ‌پچ پنل به عنوان نقطه پایانی برای کابل‌های شبکه عمل کرده و امکان مسیریابی و عیب یابی آسان را فراهم می‌کند. از کاربردهای پچ پنل شبکه می‌توان به موارد زیر اشاره کرد:

•  نقطه اتصال متمرکز برای دستگاه‌های شبکه در مراکز داده یا دفاتر
• ساده‌سازی در مدیریت و سازماندهی کابل‌های شبکه
• تسهیل در عیب‌یابی و نگهداری شبکه
•    امکان تغییرات سریع یا مسیریابی مجدد اتصالات شبکه
•  امکان مقیاس‌پذیری به دلیل سیستم کابل‌کشی ساخت‌یافته

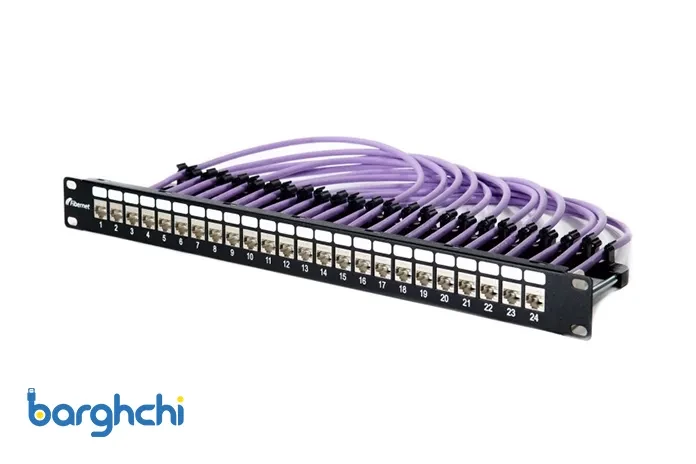

اجزا و ساختار پچ پنل شبکه

پچ پنل شبکه دستگاهی است که کابل‌های مختلف شبکه را سازماندهی و به هم متصل می‌کند تا مدیریت و کارایی شبکه را بهبود بخشد. این دستگاه سخت افزاری به عنوان یک هاب مرکزی برای اتصال دستگاه‌ها در یک شبکه عمل می‌کند. پچ پنل شبکه از اجزای زیر ساخته شده است:

• قاب رک یا دیواری: قاب فیزیکی که پچ پنل را نگه می‌دارد و معمولاً روی قفسه یا دیوار سرور نصب می‌شود.
•  پورت‌ها: ردیفی از پورت‌ها (معمولاً RJ45) که در آن کابل‌های شبکه وصل می‌شوند و برای دسترسی آسان سازماندهی شده‌اند.
•    میله‌های مدیریت کابل: میله‌های فلزی یا پلاستیکی که به سازماندهی و پشتیبانی کابل‌ها کمک می‌کنند.
• برچسب‌های جلویی: پانل‌ها اغلب دارای برچسب‌هایی برای شناسایی آسان اتصالات هستند.
• پنل پشتی: جایی که کابل‌های اترنت ورودی قطع و وصل می‌شوند.
• بلوک‌های پانچ پایین: جایی که کابل‌ها برای اتصال ایمن با استفاده از ابزار پانچ پایین کشیده می‌شوند.
• نقطه اتصال به زمین: پایانه اتصال زمین برای جلوگیری از تداخل الکتریکی است.

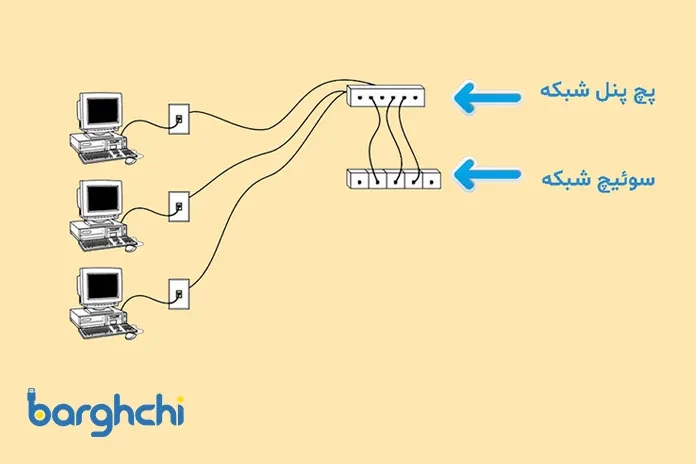

تفاوت پچ پنل با سوئیچ در چیست؟

پچ پنل و سوئیچ شبکه عملکردهای مختلفی را در زیرساخت شبکه ارائه می‌دهند، اگرچه اغلب با هم استفاده می‌شوند. پچ پنل یک دستگاه غیرفعال است که به عنوان یک نقطه مرکزی برای اتصال و مدیریت کابل‌های شبکه عمل می‌کند که معمولاً در مراکز داده یا کمدهای سیم‌کشی یافت می‌شود. پچ پنل داده‌ها را پردازش یا مسیریابی نمی‌کند. در عوض، کابل‌های اترنت را که بین دستگاه‌های شبکه و پورت‌ها اجرا می‌شوند، سازماندهی و خاتمه می‌دهد. پچ پنل‌ها اساساً برای مدیریت کابل استفاده می‌شوند و اتصال و جدا کردن دستگاه‌ها را بدون نیاز به تماس مستقیم با کابل‌های اصلی آسان‌تر می‌کنند.

سوئیچ یک دستگاه فعال است که نقش مهمی در مسیریابی و مدیریت ترافیک شبکه ایفا می‌کند. بسته‌های داده را دریافت می‌کند و به صورت هوشمند آنها را بر اساس آدرس‌های MAC به مقصد صحیح ارسال می‌کند. سوئیچ به چندین دستگاه در یک شبکه محلی (LAN) کمک می‌کند تا به طور موثر با هم ارتباط برقرار کنند. در حالی که پچ پنل‌ها بر سازماندهی فیزیکی کابل تمرکز می‌کنند، سوئیچ‌ها جریان داده را تسهیل می‌کنند و تضمین می‌دهند که ارتباطات شبکه به ‌طور یکپارچه بین دستگاه‌ها انجام می‌شود.

انواع پچ پنل شبکه

در ادامه انواع پچ پنل شبکه را براساس ساختار تقسیم بندی می‌کنیم:

پچ پنل مدولار

پچ پنل ماژولار یک نوع همه کاره از پچ پنل شبکه است که به کاربران اجازه می‌دهد تا پنل را بر اساس نیازهای شبکه خاص خود سفارشی و پیکربندی کنند. ویژگی کلیدی پچ پنل‌های مدولار این است که از پورت‌ها (مانندSFTP ، UTP و STP) یا ماژول‌های جداگانه تشکیل شده‌اند که بسته به نیاز شبکه قابل تعویض یا سفارشی هستند.

ویژگی‌های مهم:

• کاربران می‌توانند تعداد پورت‌ها، نوع کانکتورها (مانند RJ45، فیبر نوری) و سایر مشخصات را انتخاب و پیکربندی کنند
• پچ پنل‌های مدولار را می‌توان به راحتی با افزودن یا حذف ماژول‌ها بدون نیاز به تعویض کل واحد گسترش داد.
• از آنجایی که ماژول‌های جداگانه قابل تعویض هستند، عیب یابی اغلب سریع‌تر و مقرون به صرفه‌تر از پانل‌های غیر ماژولار است.
• از انواع مختلف کابل‌ها و کانکتورها پشتیبانی می‌کنند که آنها را برای مشاغلی با نیازهای در حال تغییر یا در حال رشد ایده‌آل می‌کند.
•  مناسب برای شرکت‌های متوسط تا بزرگ، مراکز داده یا مکان‌هایی که نیاز به به‌روزرسانی یا گسترش مکرر در تنظیمات شبکه خود دارند.

پچ پنل غیر ماژولار

پچ پنل غیر ماژولار که به عنوان پچ پنل ثابت نیز شناخته می‌شود، یک پنل شبکه ساده‌تر و اغلب مقرون به صرفه‌تر با پورت‌های از پیش نصب شده است. برخلاف پچ پنل‌های مدولار، مدل‌های غیر ماژولار اجازه سفارشی‌‌سازی یا گسترش پورت‌ها را نمی‌دهند، زیرا همه پورت‌ها در جای خود ثابت هستند و نمی‌توان آنها را بدون تعویض کل پنل تغییر کرد.

ویژگی‌های مهم:

• تعداد پورت‌ها و نوع کانکتورها (معمولاً RJ45) ثابت است و بدون تعویض کل واحد قابل تغییر نیست.
• معمولاً از پچ پنل‌های مدولار ارزان‌تر است، زیرا طراحی ساده‌تری دارند و سفارشی‌‌سازی یا مقیاس‌‌پذیری را ارائه نمی‌دهند.
•     با اجزای کمتر، نصب و نگهداری وصله پنل‌های غیر ماژولار آسان‌تر است، زیرا به طور کلی پیچیدگی کمتری دارند.
• گسترش یا تغییر تعداد پورت‌ها یا انواع کانکتورها مستلزم خرید یک پنل جدید است، زیرا قابل تغییر و گسترش نیستند.
•  برای شبکه‌های کوچک یا محیط‌هایی که تغییرات شبکه در آینده انتظار نمی‌رود یا به تغییرات حداقل نیاز دارند، بهترین گزینه محسوب می‌شوند.

هر دو نوع پچ پنل هدف اساسی اتصال و مدیریت کابل‌های شبکه را انجام می‌دهند، اما عمدتاً در انعطاف‌‌پذیری و توانایی در مقیاس‌بندی با تغییر تقاضای شبکه متفاوت هستند. با این حال، در ادامه به جدول تفاوت‌های هر دو نوع ‌پچ پنل اشاره می‌کنیم:

پنل‌های اترنت

این دسته از پنل‌ها خود به دودسته دیگر تقسیم‌بندی می‌شوند:

• پنل اترنت cat5e/cat6: این نوع از پنل در کابل‌های مسی کاربرد دارد.
• پنل اترنت keystone: از این نوع پنل زمانی که کاربر مطمئن نیست که کدام نوع پنل انتخاب مناسبی است استفاده می‌شود تا در صورت نیاز با اتصال ترکیبی مشکل را حل کند. همچنین این پنل در طراحی شبکه کاربرد دارد.

پنل‌های فیبر نوری

این پنل در سه مدل در بازار عرضه می‌شود:

• پنل فیبر نوری استاندارد: این نوع پنل کمربند اصلی بین شبکه و کابل‌ها است. همچنین برای راه‌اندازی آن از یک آداپتور LC،SC  یا MTP استفاده می‌شود.
• پنل فیبر نوری ماژولار: پنل آداپتور و ماژولار چندرسانه‌ای مهم‌ترین پنل‌های فیبر نوری هستند. از پنل آداپتور چندرسانه‌ای برای تبدیل‌کردن پنل آداپتور شبکه با چگالی بالا استفاده می‌شود. پنل فیبر نوری برای مدیریت کابل‌کشی به‌صورت افقی کاربرد دارد.
• پنل فیبر نوری Breakout: کابل‌کشی‌های شبکه  40G-10G و 100G-25G با استفاده از این پنل انجام می‌شود و برای کابل‌کشی با چگالی بالا کاربرد دارد.

پنل‌های poe

با استفاده از این پنل احتیاجی به تأمین برق جداگانه برای دستگاه تحت شبکه نیست و برق دستگاه‌ها تأمین می‌شود.

مزایای استفاده از پچ پنل در شبکه

فواید استفاده از پچ پنل در شبکه به شرح زیر است:

• مدیریت متمرکز: یک نقطه واحد را برای سازماندهی و مدیریت کابل‌های شبکه، کاهش بهم ریختگی و بهبود نگهداری شبکه فراهم می‌کند.
•  عیب‌یابی آسان: شناسایی و رفع مشکلات اتصال را با امکان دسترسی سریع به اتصالات فردی ساده می‌کند.
•    مقیاس‌پذیری: با افزودن یا تغییر آسان کابل‌ها بدون تأثیر بر کل سیستم، گسترش شبکه را تسهیل می‌کند.
• سازماندهی کابل: به جلوگیری از گره خوردن کابل‌ها کمک می‌کند و خطر قطع یا آسیب تصادفی را کاهش می‌دهد.
•    عملکرد پیشرفته: تداخل کابل را به حداقل می‌رساند و یکپارچگی سیگنال را با نگه‌ داشتن کابل‌ها به درستی مسیریابی و جدا نگه می‌دارد.
• کارایی هزینه: نیاز به سیم‌کشی مجدد گسترده را کاهش می‌دهد و امکان تغییرات آسان‌تر را بدون ایجاد اختلال در شبکه فراهم می‌کند.
• تصحیح آینده: امکان ارتقای آسان فناوری‌های جدیدتر را بدون سیم‌کشی مجدد یا ایجاد اختلال در تنظیمات موجود در شبکه فراهم می‌کند.
• اتصالات استاندارد: یکنواختی در کابل‌کشی را تضمین می‌کند و مدیریت و مستندسازی زیرساخت شبکه را آسان‌تر می‌کند.
• کاهش زمان خاموشی: اتصال مجدد یا مسیریابی مجدد را در حین تعمیر و نگهداری فعال می‌کند و زمان قطعی شبکه را به حداقل می‌رساند.

نکات مهم در انتخاب و خرید پچ پنل شبکه

هنگام انتخاب و خرید پچ پنل شبکه، چندین فاکتور مهم باید در نظر بگیرید تا مطمئن شوید که ‌پچ پنل با نیازهای شبکه، بودجه و کاربردهای شما مطابقت دارد. نکات مهم در انتخاب و خرید پچ پنل شبکه به شرح زیر هستند:

1. تعداد پورت

تعداد پورت‌های یک پچ پنل تعیین می‌کند که چند دستگاه (کامپیوتر، سوئیچ، روتر و غیره) می‌توانند به شبکه متصل شوند. پیکربندی پورت‌های رایج 12، 24، 48 و گاهی اوقات حتی 96 پورت است. هنگام انتخاب تعداد پورت مناسب، برآورد نیازهای شبکه فعلی و آینده بسیار مهم است.

2. دسته (Cat 5e، Cat 6، Cat 6a و غیره)

پچ پنل‌های مختلف استانداردهای شبکه متفاوتی را پشتیبانی می‌کنند. Cat 5e برای اترنت گیگابیتی (یک گیگابیت در ثانیه) است، در حالی که Cat 6 از سرعت‌های بالاتر (تا 10 گیگابیت در ثانیه) در فواصل کوتاه‌تر پشتیبانی می‌کند. مطمئن شوید که پچ پنلی را انتخاب کنید که از سرعت و پهنای باند مورد نیاز شبکه از جمله هر گونه ارتقای برنامه ریزی شده پشتیبانی کند.

3. شیلددار یا بدون شیلددار

پچ پنل‌ها در انواع شیلددار (STP) یا بدون شیلددار (UTP) هستند. پانل‌های شیلددار برای به حداقل رساندن تداخل الکترومغناطیسی طراحی شده‌اند که در محیط‌هایی با وسایل الکترونیکی زیاد یا در مناطق صنعتی ضروری است. پانل‌های بدون شیلددار مقرون به صرفه‌تر هستند و اغلب برای فضاهای کوچکتر و کم تداخل مناسب خواهند بود.

4. Rack Mounting در مقابل Desktop

پچ پنل‌ها معمولاً برای نصب روی قفسه یا دیوار طراحی می‌شوند، اما در نسخه‌های دسکتاپ برای تنظیمات کوچکتر نیز عرضه می‌شوند. پنل‌های نصب‌‌شده روی قفسه استاندارد برای کاربردهای بزرگ‌تر مناسب هستند، در حالی که پانل‌های رومیزی برای دفاتر کوچک خانگی یا محیط‌های با فضای محدود مناسب خواهند بود.

5. نصب عمودی در مقابل افقی

پچ پنل‌ها در دو پیکربندی عمودی و افقی هستند. پانل‌های عمودی معمولا در محیط‌های با تراکم بالا با فضای افقی محدود استفاده می‌شوند. پانل‌های افقی زمانی استفاده می‌شوند که برای مدیریت کابل و دسترسی آسان به پنل بزرگتر با پورت‌های بیشتر نیاز است.

6. ویژگی‌های مدیریت

برخی از پچ پنل‌ها دارای ویژگی‌های مدیریت کابل هستند، مانند راهنماهای کابل داخلی یا کانال‌های انگشتی که به منظم نگه داشتن کابل‌ها و کاهش فشار روی کانکتورها کمک می‌کنند. برخی نیز دارای برچسب‌های رنگی هستند که شناسایی و عیب‌یابی را ساده می‌کند.

7. مدولار در مقابل غیر ماژولار

پچ پنل‌های مدولار به شما این امکان را می‌دهند که در صورت نیاز انواع مختلف کانکتورها (مانند RJ45، فیبر و غیره) را تعویض یا اضافه کنید. پانل‌های غیر ماژولار کانکتورهای ثابت دارند. پانل‌های مدولار انعطاف پذیری بیشتری را فراهم می‌کنند و در گسترش شبکه‌ها مفید هستند.

8. کیفیت مواد

به دنبال پچ پانل‌های ساخته شده از مواد بادوام مانند فولاد یا فلز برای عملکرد قوی و طولانی مدت باشید. کانکتورها باید از کیفیت بالایی برخوردار باشند تا از سیگنال شبکه پایدار اطمینان دهند و از سایش و پارگی در طول زمان جلوگیری کنند.

9. سهولت نصب

در نظر بگیرید که نصب پچ پنل چقدر آسان است، به خصوص اگر با تجربه فنی محدود کار می‌کنید. برخی از ‌پچ پانل‌ها دارای ابزارها یا دستورالعمل‌هایی هستند که نصب را ساده‌تر می‌کنند، در حالی که برخی دیگر به تنظیمات پیشرفته‌تری نیاز دارند.

10. بودجه و قیمت

قیمت‌ها بسته به برند، کیفیت و ویژگی‌های پچ پنل بسیار متفاوت است. در حالی که انتخاب ارزان‌ترین گزینه وسوسه انگیز است، توصیه می‌کنیم به عملکرد، دوام و کیفیت توجه بیشتری نشان دهید. خرید ‌پچ پنل باکیفیت در دراز مدت باعث صرفه جویی در هزینه‌های تعمیرات و ارتقا می‌شود.

11. سازگاری استاندارد سیم کشی (T568A/T568B)

مطمئن شوید که پچ پنل با استاندارد سیم کشی موجود شما (T568A یا T568B) سازگار است. این موضوع برای حفظ اتصالات ثابت و بدون خطا در سراسر شبکه حیاتی است.

قیمت پچ پنل و عوامل موثر بر آن

عوامل کلیدی موثر بر قیمت پچ پنل به شرح زیر است:

• تعداد پورت‌های بیشتر معمولاً منجر به قیمت بالاتر می‌شود.
•    ‌پچ پنل شیلددار به دلیل محافظ اضافی برای کاهش نویز هزینه بیشتری دارد.
•    ‌پچ پنل با کیفیت بالاتر (مانند محفظه فلزی در مقابل پلاستیک) هزینه بالاتری دارد.
• رتبه‌بندی‌های دسته‌های بالاتر (به عنوان مثال، Cat 5e، Cat 6، Cat 6a، Cat 7، Cat 8) معمولاً به دلیل عملکرد بهتر، قیمت‌ها را افزایش می‌دهند.
• برندهای معتبر یا ممتاز ممکن است قیمت‌های بالاتری داشته باشند.
•  کیفیت ساخت بالاتر مانند سیم کشی داخلی بهتر و اتصالات بادوام می‌توانند هزینه را افزایش دهند.
•     پچ پانل با کانکتورهای بدون ابزار یا کیستون ممکن است هزینه بیشتری داشته باشد.
