بررسی وضعیت چراغ های سرور hp (رنگ‌ها و حالت چشمک‌زن چراغ‌های LED)

چراغ‌های LED روی سرورهای HP ProLiant ابزار اصلی برای نمایش وضعیت سخت‌افزار هستند. هر تغییر رنگ یا حالت چشمک‌ زدن، پیامی مشخص درباره سلامت سیستم،وضعیت بوت، هشدارها یا خطاهای بحرانی منتقل می‌کند.

در شرایطی که دسترسی سریع به مانیتور یا ابزارهای مدیریتی وجود ندارد، همین چراغ‌ها ساده‌ترین و سریع‌ترین راه برای تشخیص وضعیت سرور محسوب می‌شوند. آشنایی با معنای رنگ‌ها و حالت‌های مختلف، به مدیر شبکه کمک می‌کند مشکل را زودتر شناسایی و اقدامات لازم را انجام دهد. برای این کار می‌توان از راهنمای چراغ‌های LED سرور HP استفاده کرد تا معنای هر رنگ و الگوی چشمک‌زدن به‌ درستی تفسیر شود.

در ادامه، چراغ‌های کلیدی سرور HP را معرفی می‌کنیم و توضیح می‌دهیم هر رنگ و حالت چه مفهومی دارد و چگونه می‌توان از آن‌ها برای راهنمای عیب‌یابی سرور hp استفاده کرد.

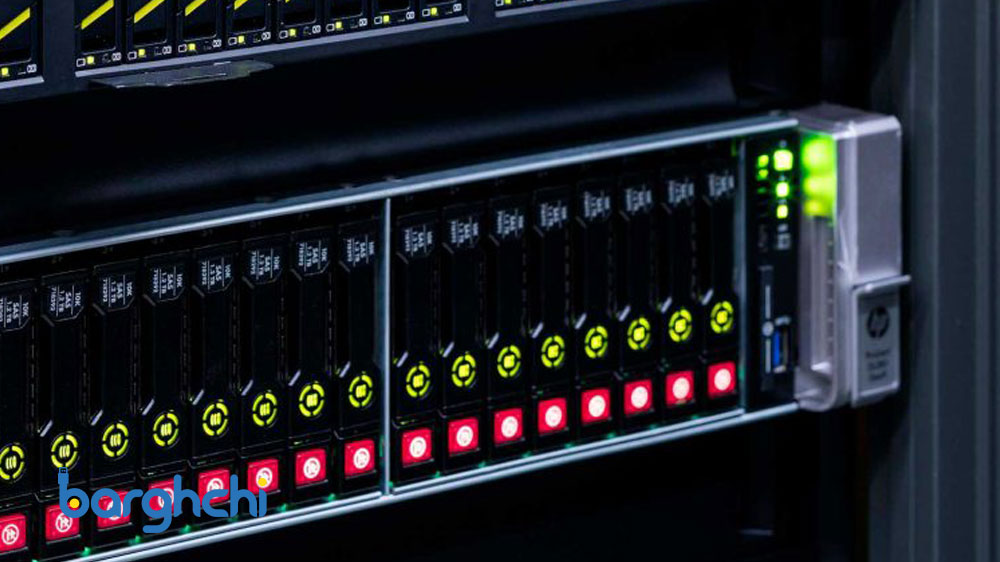

معرفی انواع چراغ‌های LED کلیدی در پنل جلویی

1.    چراغ سلامت سیستم (System Health LED)

• مکان قرارگیری: روی پنل جلویی سرورهای HPE ProLiant، معمولاً در کنار چراغ پاور و UID.

چراغ سلامت سیستم یکی از مهم‌ترین شاخص‌ها در سرورهای HP است. این LED به صورت خلاصه وضعیت کلی سخت‌افزار (مادربورد سرور، پردازنده‌ها، حافظه، فن‌ها، پاورها و سنسور دمایی) را نمایش می‌دهد. هر تغییر رنگ یا حالت چشمک‌زن این چراغ پیامی روشن درباره وضعیت سرور به شما منتقل می‌کند.

بررسی وضعیت‌ها و معانی

نکات آموزشی چراغ سلامت سیستم

• وضعیت Amber همیشه به معنی خرابی نیست؛ ممکن است صرفاً دمای رک بالا رفته باشد. اما نادیده گرفتن آن می‌تواند به خرابی جدی منجر شود.
• وضعیت Red یعنی بخشی حیاتی از سیستم Fail شده و باید سریع اقدام شود. معمولاً این وضعیت همراه با ثبت رویداد در Integrated Management Log (IML) است.
• برای عیب‌یابی دقیق‌تر باید به iLO متصل شوید و جزئیات خطا (مثل شماره DIMM معیوب یا Fan ID خراب) را مشاهده کنید.

نکته: در زمان مشاهده چراغ قرمز چشمک‌ زن سرور HP، بهترین روش بررسی جزئیات خطای سرور از طریق iLO است تا مشخص شود کدام قطعه خطا داده و آیا نیاز به تعویض فوری وجود دارد یا خیر.

اگر چراغ Health قرمز چشمک‌زن باشد و iLO خطای Fan Failure ثبت کرده باشد، سرور همچنان ممکن است روشن بماند اما خنک‌سازی کافی ندارد. ادامه فعالیت در این شرایط می‌تواند به آسیب CPU یا DIMM منجر شود. در چنین حالتی باید بلافاصله فن معیوب تعویض شود.

2. چراغ UID (Unit Identification LED)

چراغ UID یا چراغ شناسایی یکی از ساده‌ترین اما کاربردی‌ترین امکانات سرورهای HP است. این چراغ جزیی از چراغ های پنل جلویی سرور HP و همچنین چراغ های پنل پشتی است و معمولاً به رنگ آبی یا سفید نمایش داده می‌شود. در دیتاسنترهایی که رک‌های شلوغ با چندین سرور مشابه وجود دارد، UID کمک می‌کند دقیقاً همان دستگاهی را پیدا کنید که باید سرویس یا عیب‌یابی شود. فعال‌سازی این چراغ از طریق دکمه جلویی یا محیط مدیریتی iLO انجام می‌شود.

چراغ UID هیچ اطلاعاتی درباره سلامت سخت‌افزار نمی‌دهد و صرفاً برای مدیریت فیزیکی و جلوگیری از خطای انسانی طراحی شده است.

3. چراغ منبع تغذیه یا پاور سرور HP (Power Supply LED – PSU)

منبع تغذیه سرور یا PSU نقش حیاتی در پایداری سیستم دارد و به همین دلیل در بیشتر مدل‌ها به ‌صورت Redundant نصب می‌شود. چراغ LED روی هر پاور وضعیت آن را به‌ طور دقیق نمایش می‌دهد.

اگر یکی از پاورها قرمز و دیگری سبز باشد، سرور خاموش نمی‌شود اما قابلیت Redundancy از دست می‌رود. در این شرایط باید سریعاً پاور معیوب را جایگزین کنید.

4. چراغ هارد سرور HP (Drive LED)

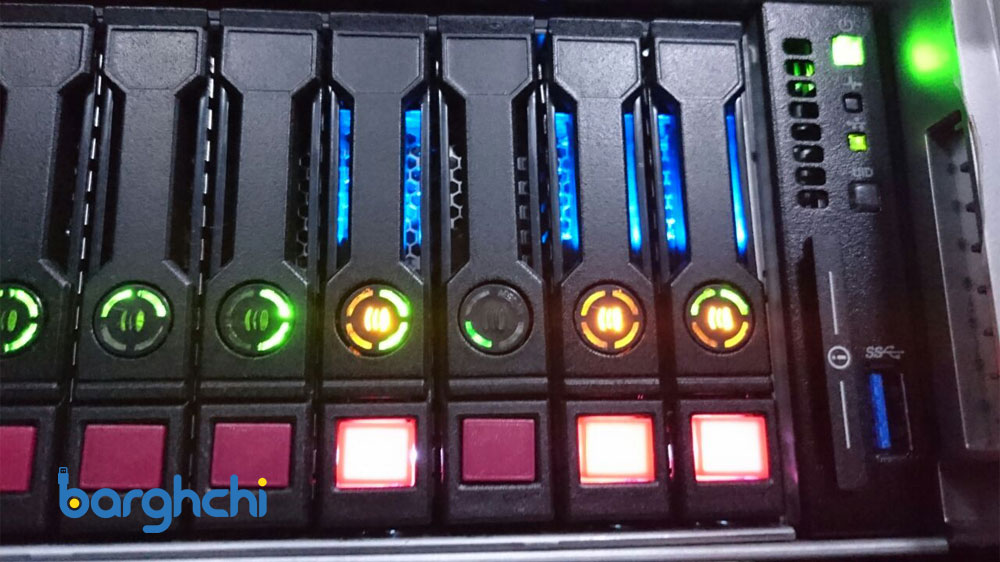

روی هر هارد Hot-Swap دو چراغ اصلی وجود دارد: Activity LED برای نمایش فعالیت، و Status LED برای نشان دادن وضعیت سلامت.

در وضعیت نارنجی، هارد هنوز کار می‌کند اما سیستم هشدار می‌دهد که باید تعویض شود. تعویض به‌ موقع مانع از خرابی کامل و از دست رفتن داده‌ها در آرایه RAID می‌شود.

5. چراغ کارت شبکه (NIC LED)

چراغ‌های کنار پورت شبکه وضعیت اتصال و تبادل داده را نشان می‌دهند و برای عیب‌یابی مشکلات ارتباطی بسیار کاربردی هستند.

 اگر چراغ سبز ثابت سرور hp روشن باشد اما چشمک نزند، یعنی لینک برقرار است اما هیچ ترافیکی عبور نمی‌کند. این وضعیت می‌تواند طبیعی (Idle بودن سیستم) یا نشانه مشکل در لایه‌های بالاتر شبکه باشد.

معنی رنگ چراغ‌های سرور اچ پی

رنگ چراغ‌ها در سرورهای HP کدهای مشخصی دارند که هرکدام معنای متفاوتی منتقل می‌کنند:

سبز همیشه نشانه بی‌خطر بودن نیست. سبز چشمک‌زن معمولاً فعالیت سنگین (مثلاً I/O روی هارد) را نشان می‌دهد که اگر بیش از حد طولانی شود، باید علت بررسی شود.

تفاوت چراغ ثابت (Solid) و چشمک‌زن (Flashing)

چراغ‌های LED روی سرور HP دو حالت اصلی دارند: ثابت (Solid) و چشمک‌زن (Flashing). این حالت‌ها همان‌ قدر مهم‌اند که رنگ چراغ اهمیت دارد، زیرا به ما نشان می‌دهند قطعه در یک وضعیت پایدار است یا درگیر رخداد خاصی است.

چراغ ثابت (Solid): یعنی وضعیت پایدار است. قطعه بدون تغییر خاصی در حال کار است.

چراغ چشمک‌زن (Flashing): یعنی رخداد یا فعالیتی در حال وقوع است؛ این رخداد می‌تواند فعالیت عادی (مثل خواندن/نوشتن هارد) یا یک خطای جدی (مثل خرابی فن یا DIMM) باشد.

مقایسه حالت‌های ثابت و چشمک زن در یک نگاه

برای تفسیر درست، همیشه باید رنگ و حالت چراغ را با هم در نظر گرفت. مثلاً سبز چشمک‌زن روی هارد سرور کاملاً طبیعی است، اما همان حالت اگر قرمز باشد نشان‌دهنده خرابی سخت‌افزاری جدی است. به همین دلیل، تکیه بر یک عامل (فقط رنگ یا فقط حالت) ممکن است باعث برداشت اشتباه شود.

رفع مشکلات رایج با استفاده از چراغ UID در سرورهای HP

چراغ UID ابزاری برای شناسایی سریع سرور در رک‌های شلوغ است و به شکل مستقیم خطا را برطرف نمی‌کند، اما اولین قدم برای عیب‌یابی صحیح محسوب می‌شود.

مراحل استفاده:

1. فعال‌سازی UID: از طریق دکمه جلویی یا کنسول مدیریتی iLO چراغ UID سرور موردنظر را روشن کنید.
2. بررسی لاگ‌ها: با ورود به بخش System Event Log (IML) در iLO نوع خطا را مشخص کنید (مثلاً Fan Failure، خطای DIMM یا مشکل پاور).
3. اقدام عملی: قطعه معیوب (هارد، فن یا پاور) را شناسایی و در صورت پشتیبانی، با استفاده از قابلیت Hot-Swap تعویض کنید تا نیازی به خاموش کردن سرور نباشد.
4. تأیید رفع مشکل: پس از تعویض یا تعمیر، چراغ Health باید به حالت سبز ثابت برگردد و لاگ خطا در iLO پاک یا غیرفعال شود.

📌 مزیت کلیدی: استفاده از UID در محیط‌های بزرگ دیتاسنتر از خطاهای انسانی مانند تعویض اشتباه قطعه جلوگیری می‌کند و زمان رفع مشکل را به حداقل می‌رساند.

خلاصه وضعیت چراغ‌های سرور HP

چراغ‌های سرور تنها وضعیت کلی سخت‌افزار را نمایش می‌دهند. برای شناسایی دقیق نوع خطا و جزئیات مربوط به آن، بررسی System Event Log (IML) از طریق محیط مدیریتی iLO ضروری است.

هنگام مشاهده چراغ قرمز یا نارنجی چه کنیم؟

زمانی که چراغ Health یا سایر LEDها به رنگ قرمز یا نارنجی در می‌آیند، به این معنی است که سیستم با خطا یا هشدار مواجه شده است. برای جلوگیری از تشدید مشکل، اقدامات زیر به ترتیب انجام شود:

1. بررسی iLO و Event Log

وارد محیط مدیریتی iLO شوید و بخش System Event Log (IML) را بررسی کنید. این مرحله به شما نشان می‌دهد خطا مربوط به کدام بخش (فن، هارد، پاور یا حافظه) است.

2. کنترل سخت‌افزارهای حیاتی

سلامت پاور و فن‌ها را بررسی کنید. دو عامل رایج برای هشدارها، Fan Failure (خرابی فن) و Overheat (افزایش بیش از حد دما) هستند.

3. بکاپ‌گیری فوری در صورت خطای بحرانی

اگر چراغ قرمز چشمک‌زن فعال باشد (Critical Error)، پیش از هر اقدامی از داده‌ها نسخه پشتیبان تهیه کنید تا ریسک از دست رفتن اطلاعات کاهش یابد.

4. تعویض قطعه معیوب

قطعه‌ای که مشکل دارد (مانند هارد، فن یا پاور) را شناسایی و با قطعه سالم و سازگار جایگزین کنید. در صورت امکان، از هارد یدکی برای جایگزینی استفاده کنید تا فرایند سریع‌تر انجام شود. در صورت پشتیبانی، از قابلیت Hot-Swap استفاده کنید تا نیازی به خاموش کردن سرور نباشد.

5. بررسی و بروزرسانی Firmware/Driver

اگر پس از تعویض قطعه همچنان خطا تکرار شد، نسخه فریمور و Driver مربوط به قطعات را بررسی کرده و در صورت نیاز بروزرسانی کنید.

📌 نکته آموزشی:
چراغ قرمز یا چراغ نارنجی سرور hp همیشه به معنای خرابی سخت‌افزاری نیست؛ گاهی مشکل به دلیل ناسازگاری Firmware یا تنظیمات محیطی (مانند دمای اتاق سرور) ایجاد می‌شود. بنابراین عیب‌یابی باید همزمان سخت‌افزاری و نرم‌افزاری انجام شود.

🎯 نتیجه‌گیری

راهنمای چراغ‌های سرور HP ساده‌ترین ابزار برای پایش سریع وضعیت سخت‌افزار هستند، اما هر رنگ و حالت آن‌ها معنای دقیق و متفاوتی دارد. آشنایی با این چراغ‌ها کمک می‌کند مدیر شبکه بدون اتلاف وقت منبع خطا را شناسایی کند و پیش از وقوع خرابی جدی اقدام لازم را انجام دهد. بررسی مداوم iLO و Event Log در کنار توجه به چراغ‌های LED، ترکیبی مطمئن برای عیب‌یابی دقیق و نگهداری پیشگیرانه است. در نهایت، واکنش سریع به هشدارهای نارنجی و قرمز و انجام اقدامات اصولی مانند بکاپ‌گیری و تعویض قطعات، نقش کلیدی در افزایش پایداری سرور و جلوگیری از از دست رفتن داده‌ها دارد.

سوالات متداول

چراغ قرمز چشمک زن روی سرور HP به چه معناست و اولین کاری که باید انجام دهم چیست؟

نشانه خطای بحرانی است (مثلاً خرابی رم یا فن). اولین قدم بررسی لاگ iLO و گرفتن بکاپ فوری است.

چراغ نارنجی (Amber) ثابت یا چشمک‌زن روی هارد یا پنل جلویی معمولاً به چه مشکلاتی اشاره می‌کند؟

این حالت معمولاً به Predictive Failure یا خطای سطح متوسط اشاره دارد. از طریق HP Smart Storage Administrator می‌توانید هارد معیوب را شناسایی کنید.

در صورت مشاهده چراغ قرمز یا هشدار بحرانی چه اقدامات فوری باید انجام دهم؟

بکاپ فوری، بررسی سلامت قطعات در iLO و تعویض قطعه خراب. خاموش کردن ناگهانی سرور آخرین راه است.

چراغ آبی (UID) روی سرور برای چیست و چگونه آن را خاموش یا روشن کنم؟

برای شناسایی سرور در رک استفاده می‌شود. می‌توان آن را از طریق دکمه جلویی یا کنسول مدیریتی iLO کنترل کرد.
