کابل RF چیست و تفاوت کابل فیدر و جمپر در چیست؟
RF مخفف عبارت Radio Frequency و به معنای فرکانس رادیویی است. این اصطلاح به سیگنال‌ها و فرکانس‌هایی اشاره دارد که در سامانه‌های ارتباط بی‌سیم، از جمله شبکه‌های تلفن همراه، برای ارسال و دریافت اطلاعات استفاده می‌شوند. کابل RF نیز به کابل‌هایی گفته می‌شود که برای انتقال این سیگنال‌ها طراحی شده‌اند و کابل فیدر و کابل جمپر از انواع کابلهای مورد استفاده در مسیر RF هستند.
برای درک بهتر تفاوت کابل RF، کابل فیدر و جمپر کابل باید به کاربرد هرکدام توجه کرد. RF یک اصطلاح کلی برای کابلهای انتقال سیگنال رادیویی است، اما فیدر و جمپر بر اساس نقش و محل استفاده در مسیر ارتباطی شناخته می‌شوند. کابل فیدر معمولاً بخش اصلی مسیر انتقال سیگنال بین تجهیزات رادیویی و آنتن را پوشش می‌دهد؛ در مقابل، کابل جمپر برای برقراری اتصال میان پورت تجهیزات، فیدر و آنتن به کار می‌رود و به دلیل انعطاف‌پذیری بیشتر، در نقاط اتصال و فضاهای محدود کاربرد دارد.
در سایت BTS، انتخاب این کابل‌ها باید با معماری شبکه، تجهیزات مورد استفاده و شرایط نصب هماهنگ باشد. عواملی مانند امپدانس، افت سیگنال در فرکانس کاری، طول مسیر، ساختار کابل، شعاع خمش و سازگاری کانکتورها بر عملکرد مسیر RF تأثیر می‌گذارند. شناخت این تفاوت‌ها کمک می‌کند کابل متناسب با محل نصب انتخاب شود و از افت اضافی سیگنال یا مشکلات ناشی از اتصالات نامناسب جلوگیری شود.

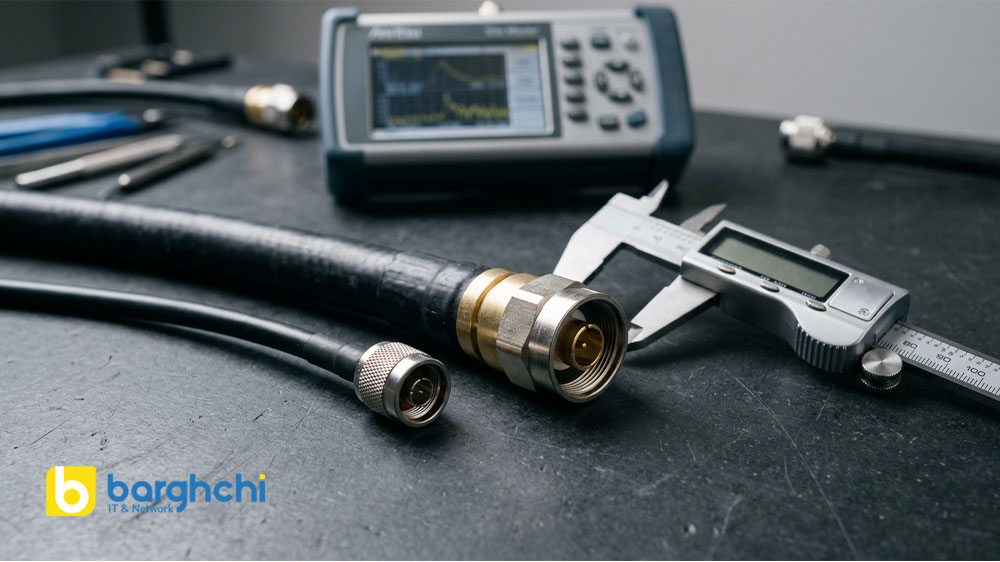

برای خرید کابل RF با مشخصات فنی متناسب با تجهیزات مخابراتی خود، محصولات برقچی را بررسی کنید یا برای انتخاب دقیق‌تر و دریافت مشاوره تخصصی، با کارشناسان برقچی در ارتباط باشید.
کابل فیدر چیست و در کدام بخش سایت BTS استفاده می‌شود؟
کابل فیدر مخابراتی کابلی است که برای انتقال سیگنال RF در مسیر بین تجهیزات رادیویی و آنتن استفاده می‌شود. در معماری‌های سنتی سایت BTS، این کابل می‌تواند بخش قابل‌توجهی از مسیر میان تجهیزات مستقر در کابینت یا اتاق تجهیزات و آنتن نصب‌شده روی دکل را پوشش دهد.
از آنجا که فیدر ممکن است در طول‌های زیاد و در شرایط محیطی دشوار نصب شود، میزان تضعیف سیگنال، مقاومت در برابر شرایط محیطی و سازگاری آن با اتصالات اهمیت زیادی دارد. کابلهای کواکسیال فیدر با اندازه‌های اسمی متفاوت، از جمله مدل‌های ۱/۲ و ۷/۸ اینچ، در کاربردهای مخابراتی دیده می‌شوند؛ اما اندازه به‌تنهایی برای تعیین کاربرد یا عملکرد کابل کافی نیست. در انتخاب فیدر باید دیتاشیت مدل دقیق بررسی شود. دو کابل با قطر اسمی مشابه ممکن است از نظر ساختار، میزان افت، شعاع خمش و شرایط نصب تفاوت داشته باشند.

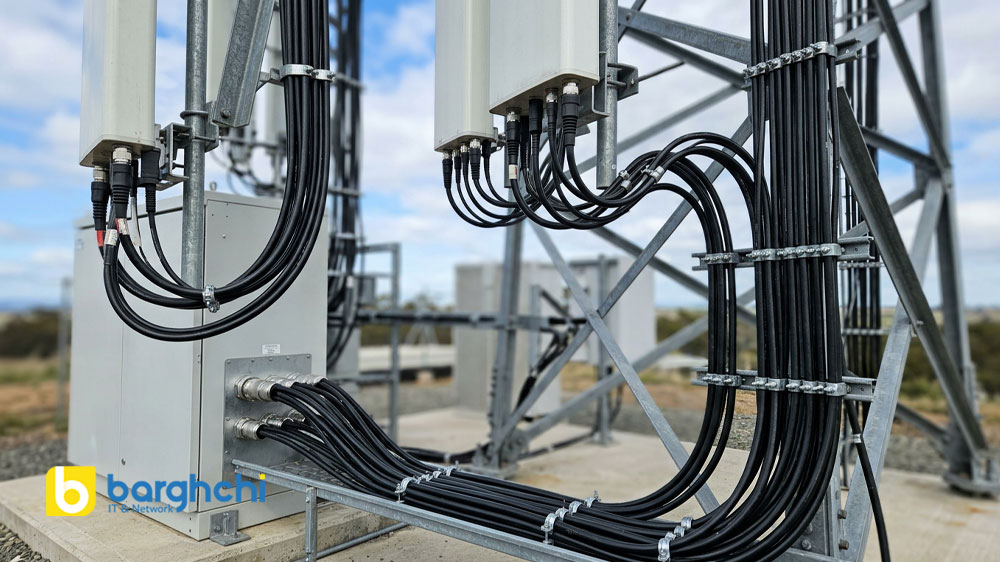

کابل جمپر چیست و چرا نزدیک تجهیزات و آنتن به کار می‌رود؟
کابل جمپر مخابراتی یک کابل RF کوتاه و معمولاً انعطاف‌پذیر است که برای اتصال میان اجزای مسیر رادیویی استفاده می‌شود. این کابل می‌تواند اتصال بین فیدر و آنتن یا بین پورت تجهیزات رادیویی و بخش دیگری از مسیر RF را برقرار کند؛ محل دقیق استفاده به طراحی سایت و نوع تجهیزات بستگی دارد.
انعطاف‌پذیری جمپر، نصب آن را در فضاهای محدود و نقاطی که کابل باید به پورت تجهیزات متصل شود آسان‌تر می‌کند. بااین‌حال، انعطاف‌پذیری به معنای بی‌اهمیت بودن کیفیت کابل نیست. طول جمپر، افت سیگنال، کیفیت اتصال و سازگاری کانکتورها همچنان باید با مشخصات سامانه مطابقت داشته باشد.
در ضمن کابل جمپر RF را نباید با جامپر فیبر نوری اشتباه گرفت. جمپر RF معمولاً از نوع کواکسیال است و سیگنال رادیویی را منتقل می‌کند؛ جامپر فیبر نوری برای انتقال داده از طریق فیبر استفاده می‌شود و اتصال‌دهنده‌های متفاوتی دارد.
تفاوت کابل فیدر و جمپر از نظر افت، انعطاف، قطر و کانکتور چیست؟
تفاوت اصلی این دو کابل در نقش آنها در مسیر RF و ویژگی‌هایی است که برای محل نصب نیاز دارند. جدول زیر مقایسه کلی آنها را نشان می‌دهد؛ جزئیات هر مدل ممکن است با توجه به طراحی و سازنده متفاوت باشد.
| معیار مقایسه | کابل فیدر | کابل جمپر |
| کاربرد معمول | انتقال سیگنال در بخش اصلی مسیر RF | اتصال کوتاه میان تجهیزات، فیدر و آنتن |
| طول | معمولاً بلندتر | معمولاً کوتاه‌تر |
| انعطاف‌پذیری | به نوع و ساختار کابل وابسته است | معمولاً برای نصب آسان‌تر در نقاط اتصال انعطاف‌پذیرتر است |
| قطر و ساختار | ممکن است قطر بیشتر و ساختار مناسب مسیر اصلی داشته باشد | بسته به نوع، می‌تواند باریک‌تر و انعطاف‌پذیرتر باشد |
| کانکتور | ممکن است در محل نصب جداگانه انتخاب و نصب شود | بسیاری از مدل‌ها به‌صورت مجموعه کابل و کانکتور عرضه می‌شوند |
| معیار مهم انتخاب | افت در طول مسیر، فرکانس، شرایط نصب و مشخصات مکانیکی | افت مجموعه، کیفیت کانکتورها، انعطاف و سازگاری با پورت‌ها |
💠 افت سیگنال؛ چرا طول و فرکانس اهمیت دارند؟
افت کابل نشان می‌دهد توان سیگنال هنگام عبور از کابل چه مقدار کاهش پیدا می‌کند و معمولاً بر حسب دسی‌بل بیان می‌شود. این افت به نوع کابل، طول مسیر و فرکانس کاری وابسته است. با افزایش طول، افت کل کابل بیشتر می‌شود؛ بنابراین مقایسه دو مدل زمانی معتبر است که مقادیر افت آنها در فرکانس یکسان و با واحد قابل مقایسه ارائه شده باشند.
در مسیر واقعی، افت کابل تنها عامل مؤثر نیست. کانکتورها و سایر اتصالات نیز میتوانند به افت کل مسیر اضافه کنند. به همین دلیل، هنگام طراحی لینک RF باید افت کابل از افت مجموعه اتصالات و سایر اجزای مسیر تفکیک شود.
💠 قطر کابل و شعاع خمش
قطر کابل بر نحوه نصب، وزن، فضای موردنیاز و شعاع خمش مجاز اثر می‌گذارد. کابلهای فیدر با قطر بیشتر ممکن است برای مسیر اصلی طراحی شده باشند، درحالی‌که برخی کابلهای جمپر برای اتصال در فضای محدود مناسب‌ترند. بااین‌حال، نمی‌توان صرفاً از روی قطر یا ظاهر کابل، نوع کاربرد آن را مشخص کرد. رعایت حداقل شعاع خمش اعلام‌شده در دیتاشیت ضروری است. خم‌کردن بیش از حد کابل می‌تواند ساختار آن را تغییر دهد و عملکرد الکتریکی مسیر را تحت تأثیر قرار دهد.
💠 کانکتورها و سازگاری با تجهیزات
نوع کانکتور باید با رابط تجهیزات، مشخصات الکتریکی و شرایط نصب سازگار باشد. برای نمونه، کانکتورهای 4.3-10 و 7/16 DIN را نباید صرفاً بر اساس اندازه ظاهری قابل‌جایگزینی دانست. نوع رابط، جنسیت کانکتور، امپدانس و محدوده فرکانسی از مواردی هستند که باید پیش از نصب بررسی شوند. همچنین، استفاده از کانکتور مناسب کافی نیست؛ نصب صحیح، آب‌بندی اتصالات بیرونی و رعایت دستورالعمل سازنده در عملکرد پایدار مسیر RF نقش دارند.
استعلام قیمت از برقچی فروش همکاری و سازمانی | واردات کالاهای تخصصی

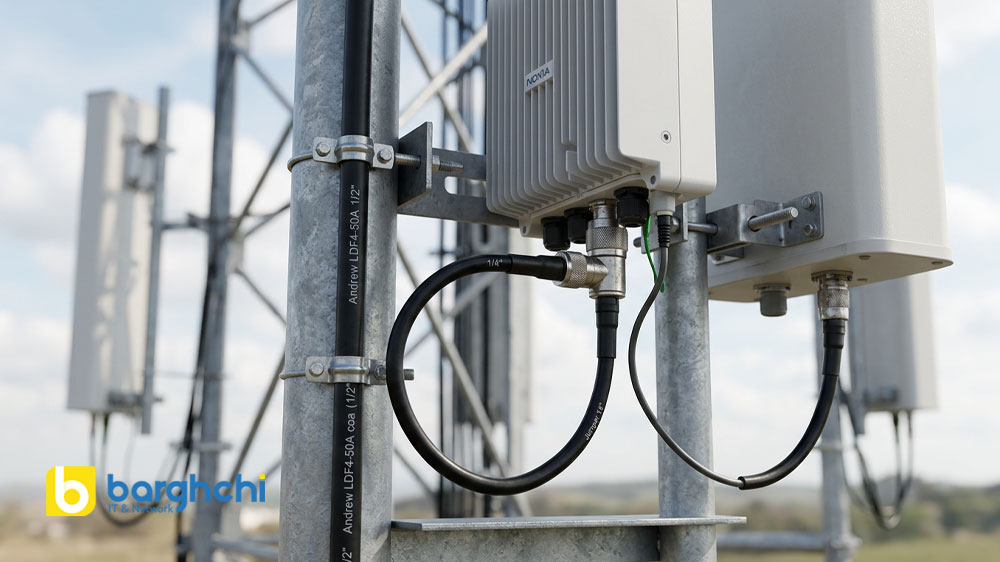

در سایت‌های دارای RRU نزدیک آنتن، نقش فیدر چه تغییری می‌کند؟
در برخی معماری‌های تجهیزات دکل مخابراتی BTS، واحد رادیویی به‌جای نصب در کنار تجهیزات مرکزی، در نزدیکی آنتن قرار می‌گیرد. این واحد که با نام RRU (Remote Radio Unit) شناخته می‌شود، وظیفه ارسال و دریافت سیگنال‌های رادیویی را بر عهده دارد. نصب RRU در نزدیکی آنتن باعث می‌شود طول مسیر انتقال سیگنال RF کاهش پیدا کند و ساختار کابل‌کشی سایت نسبت به معماری‌های سنتی تغییر کند.
برای درک بهتر تفاوت کابل RF، کابل فیدر و جمپر کابل در این نوع سایت‌ها، باید به محل استفاده و نقش هر کابل توجه کرد. در معماری‌های سنتی، کابل فیدر معمولاً مسیر اصلی انتقال سیگنال بین تجهیزات رادیویی و آنتن را پوشش می‌دهد؛ اما زمانی که RRU نزدیک آنتن نصب می‌شود، ارتباط میان تجهیزات مرکزی و واحد رادیویی معمولاً از طریق فیبر نوری برقرار می‌شود و مسیر کواکسیال RF بین RRU و آنتن کوتاه‌تر خواهد بود. در نتیجه، ممکن است نیاز به کابل فیدر بلند کاهش پیدا کند یا با توجه به طراحی سایت، شکل متفاوتی داشته باشد.
البته نصب ماژول رادیویی RRU در نزدیکی آنتن به معنای حذف کامل کابلهای RF نیست. برای اتصال خروجی رادیویی RRU به آنتن، همچنان ممکن است از کابل کواکسیال کوتاه یا جمپر RF استفاده شود. همچنین فیبر نوری جایگزین مستقیم جمپر RF نیست؛ زیرا کابل فیبر نوری ارتباط میان تجهیزات مرکزی و RRU را برقرار می‌کند، درحالی‌که کابل RF سیگنال رادیویی را از واحد رادیویی به آنتن انتقال می‌دهد. بنابراین، انتخاب نوع و طول کابل باید بر اساس معماری سایت BTS، محل نصب تجهیزات و مشخصات فنی سامانه رادیویی انجام شود.
برای انتخاب فیدر و جمپر چه مشخصاتی را بررسی کنیم؟
پیش از خرید کابل، مشخصات فنی مدل موردنظر را با نیازهای سایت تطبیق دهید؛ زیرا نام تجاری، قطر اسمی و عنوان «کابل RF» بدون بررسی سایر ویژگی‌های فنی، معیارهای کافی برای انتخاب کابل مناسب نیستند.
🟡 فرکانس، طول مسیر، افت و امپدانس چه اثری بر انتخاب دارند؟
- فرکانس کاری: کابل باید در محدوده فرکانسی موردنیاز سامانه عملکرد قابل‌قبولی داشته باشد.
- طول مسیر: طول کابل در افت کل سیگنال مؤثر است؛ افت اعلام‌شده در دیتاشیت را با طول واقعی مسیر تطبیق دهید.
- امپدانس: بسیاری از مسیرهای RF در تجهیزات مخابراتی با امپدانس ۵۰ اهم طراحی می‌شوند. استفاده از کابل با امپدانس متفاوت، مانند ۷۵ اهم، بدون تأیید طراحی سامانه می‌تواند باعث عدم تطبیق امپدانس شود.
- توان و شرایط کاری: ظرفیت توان کابل و محدوده دمای کاری باید با شرایط بهره‌برداری سازگار باشد.
- مشخصات الکتریکی: افت کابل و مشخصات بازتاب سیگنال باید در فرکانس‌های موردنیاز بررسی شوند.
🔵 شعاع خمش، آب‌بندی، کانکتور، VSWR و PIM چطور بررسی شوند؟
- شعاع خمش: حداقل شعاع خمش مجاز را از دیتاشیت بخوانید و هنگام نصب رعایت کنید.
- آب‌بندی: اتصالات بیرونی باید با روش و متعلقات توصیه‌شده سازنده در برابر نفوذ رطوبت محافظت شوند.
- کانکتور: نوع رابط و سازگاری آن با کابل و پورت تجهیزات را بررسی کنید.
- VSWR: نسبت موج ایستاده ولتاژ، شاخصی از وضعیت تطبیق امپدانس است. مقدار قابل‌قبول باید بر اساس مشخصات تجهیزات و طراحی لینک تعیین شود.
- PIM: مدولاسیون متقابل غیرفعال می‌تواند در اتصالات و اجزای غیرفعال مسیر RF ایجاد شود و بر کیفیت سیگنال اثر بگذارد. در سایت‌هایی که حساسیت به PIM بالاست، مشخصات کابل و کانکتور و کیفیت نصب اهمیت ویژه‌ای دارند.
مقادیر قابل‌قبول VSWR و PIM را نباید برای همه سایت‌ها یکسان فرض کرد؛ معیار نهایی به الزامات پروژه و مشخصات سازنده وابسته است.
📌 نمونه‌هایی از کابلهای RF موجود در برقچی
کابلهای RF از نظر ساختار، کاربرد و مشخصات فنی با یکدیگر تفاوت دارند. برای مثال، برخی مدل‌ها برای مسیرهای فیدر مخابراتی طراحی شده‌اند و برخی دیگر، مانند کابلهای تشعشعی، کاربرد تخصصی‌تری دارند. در جدول زیر، چند مدل از این کابل‌ها را همراه با مشخصات قابل استناد و نکات مهم هنگام بررسی معرفی کرده‌ایم.
| مدل کابل | مشخصات فنی و کاربرد | نکته مهم هنگام انتخاب |
| Hengxin HCTAYZ-50-23 | کابل کواکسیال RF با اندازه اسمی ۷/۸ اینچ و امپدانس ۵۰ اهم | افت سیگنال، شعاع خمش و سایر مشخصات را متناسب با فرکانس و شرایط نصب از دیتاشیت بررسی کنید. |
| RFS LCF78-50JFNA | کابل کواکسیال سری CELLFLEX با اندازه اسمی ۷/۸ اینچ، امپدانس ۵۰ اهم و حداکثر فرکانس اعلام‌شده ۵ گیگاهرتز | پیش از انتخاب، میزان افت کابل در فرکانس کاری و محدودیت‌های نصب را بررسی کنید. |
| RFS RAY78-50CPR | کابل تشعشعی سری RADIAFLEX با اندازه اسمی ۷/۸ اینچ و امپدانس ۵۰ اهم؛ مناسب کاربردهای تخصصی مانند پوشش رادیویی تونل‌ها | این مدل برای انتشار و دریافت سیگنال در طول مسیر طراحی شده است؛ بنابراین کاربرد آن با فیدر کواکسیال معمولی تفاوت دارد. |
برای انتخاب کابل RF مناسب، مشخصات فنی هر مدل را با نیاز سایت BTS تطبیق دهید. افت سیگنال، فرکانس کاری و سازگاری کانکتور و آداپتور، معیارهای اصلی مقایسه کابلهای فیدر و جمپر هستند.
چه اشتباهاتی در نصب باعث افت کیفیت مسیر RF می‌شوند؟
حتی کابل فیدر یا جمپر باکیفیت هم در صورت نصب غیراصولی می‌تواند عملکرد نامطلوبی داشته باشد. در سایت BTS، بعضی خطاهای اجرایی باعث افزایش افت سیگنال، اختلال در تطبیق امپدانس یا کاهش کیفیت اتصال می‌شوند. مهم‌ترین موارد عبارت‌اند از:
- خم‌کردن بیش‌ازحد کابل: رعایت‌نکردن حداقل شعاع خمش می‌تواند ساختار کابل را تغییر دهد و مشخصات الکتریکی آن را تحت تأثیر قرار دهد.
- نصب نادرست کانکتور: اتصال غیراصولی، پرس نامناسب یا انتخاب کانکتور ناسازگار ممکن است افت مسیر و بازتاب سیگنال را افزایش دهد.
- آب‌بندی ناقص اتصالات: نفوذ رطوبت به محل اتصال در فضای باز می‌تواند به خوردگی و افت کیفیت اتصال منجر شود.
- استفاده از کابل یا کانکتور نامتناسب: ناسازگاری امپدانس، محدوده فرکانسی یا مشخصات فنی قطعات ممکن است عملکرد مسیر RF را مختل کند.
- رعایت‌نکردن الزامات PIM: آلودگی سطح اتصال، قطعات نامناسب یا اجرای غیراصولی می‌تواند تداخل بین‌مدولاسیون غیرفعال را افزایش دهد.
- بررسی‌نکردن مسیر پس از نصب: انجام‌ندادن آزمون‌های لازم، شناسایی مشکلات کابل‌کشی و اتصالات را دشوار می‌کند.
پس از نصب، اتصالات باید از نظر صحت اجرا و آب‌بندی بررسی شوند و آزمون‌های متناسب با طراحی سایت، مانند اندازه‌گیری VSWR و PIM، در صورت نیاز انجام شوند. این کار به شناسایی ایرادهای مسیر RF پیش از بهره‌برداری کمک می‌کند.
🎯 جمع‌بندی
تفاوت کابل RF، کابل فیدر و جمپر کابل در کاربرد، طول مسیر و ویژگی‌های فنی آن‌هاست. فیدر معمولاً برای انتقال سیگنال RF در مسیرهای طولانی‌تر استفاده می‌شود، درحالی‌که جمپر اتصال کوتاه و انعطاف‌پذیر بین تجهیزات، فیدر و آنتن را برقرار می‌کند. برای انتخاب کابل مناسب سایت BTS، امپدانس، افت سیگنال در فرکانس کاری، طول کابل، شعاع خمش و سازگاری کانکتورها را بررسی کنید. پیش از خرید نیز دیتاشیت مدل دقیق را با نیاز پروژه تطبیق دهید تا از افت اضافی سیگنال و مشکلات ناشی از نصب یا اتصالات ناسازگار جلوگیری شود.
سوالات متداول
بله، هر دو میتوانند برای انتقال سیگنال RF در سایت BTS استفاده شوند؛ تفاوت آنها در کاربرد، ساختار و محل استفاده است.
نه لزوماً؛ میزان افت سیگنال، مشخصات کابل، فرکانس کاری و شرایط نصب باید با نیاز مسیر مطابقت داشته باشند.
معمولاً خیر؛ کابل باید با امپدانس موردنیاز تجهیزات، که در بسیاری از مسیرهای RF برابر ۵۰ اهم است، سازگار باشد.
خیر؛ قطر نوع و کاربرد کابل را مشخص نمیکند و باید مدل و دیتاشیت سازنده بررسی شود.
