RRU چیست و مخفف چه عبارتی است؟
RRU مخفف عبارت Remote Radio Unit به معنای واحد رادیویی راه دور است. این تجهیز بخش اکتیو رادیویی سایت BTS محسوب میشود و میان واحد پردازش باند پایه و آنتن قرار میگیرد. وظیفه اصلیاش این است که داده را از BBU یا DU دریافت کند، آن را به سیگنال رادیویی تبدیل کند و برای آنتن ارسال کند. در مسیر برگشت نیز سیگنال دریافتی از کاربران را پردازش میکند و به بخش پردازشی سایت میفرستد.
اما در برخی تجهیزات، برای واحدی با عملکرد مشابه، از عبارتهای RRH یا Radio Unit هم استفاده میشود؛ تفاوت این نامها بیشتر به نسل شبکه، معماری سایت و شیوه نامگذاری سازنده برمیگردد. در شبکههای جدید، بهویژه 5G و Open RAN، اصطلاح RU یا O-RU کاربرد بیشتری پیدا کرده، اما عنوان RRU همچنان در بازار تجهیزات مخابراتی و سایتهای 4G رواج زیادی دارد.
ماژول رادیویی RRU در سایت BTS چه کاری انجام میدهد؟
ماژول RRU رابط میان بخش پردازش سایت و آنتن BTS است. در مسیر ارسال، اطلاعات از BBU یا DU به RRU میرسد و RRU آن را به سیگنال رادیویی تبدیل و تقویت میکند تا آنتن بتواند سیگنال را در محیط منتشر کند.
در مسیر دریافت، ماجرا برعکس است؛ سیگنال تلفن همراه کاربران ابتدا به آنتن و از آنجا به RRU میرسد. RRU این سیگنال را تقویت و پردازش میکند و برای ادامه پردازش به BBU یا DU میفرستد.
مسیر ارتباطی میان ماژول پردازشی BBU یا DU و RRU را فرانتهاول (Fronthaul) مینامند. این ارتباط معمولاً با فیبر نوری و رابطهایی مانند CPRI یا eCPRI برقرار میشود؛ به زبان ساده، فرانتهاول همان مسیری است که اطلاعات بین بخش پردازشی سایت و واحد رادیویی جابهجا میشود.
خرابی RRU میتواند ضعف آنتندهی، افت سرعت یا حتی قطع سرویس یک سکتور را به دنبال داشته باشد.

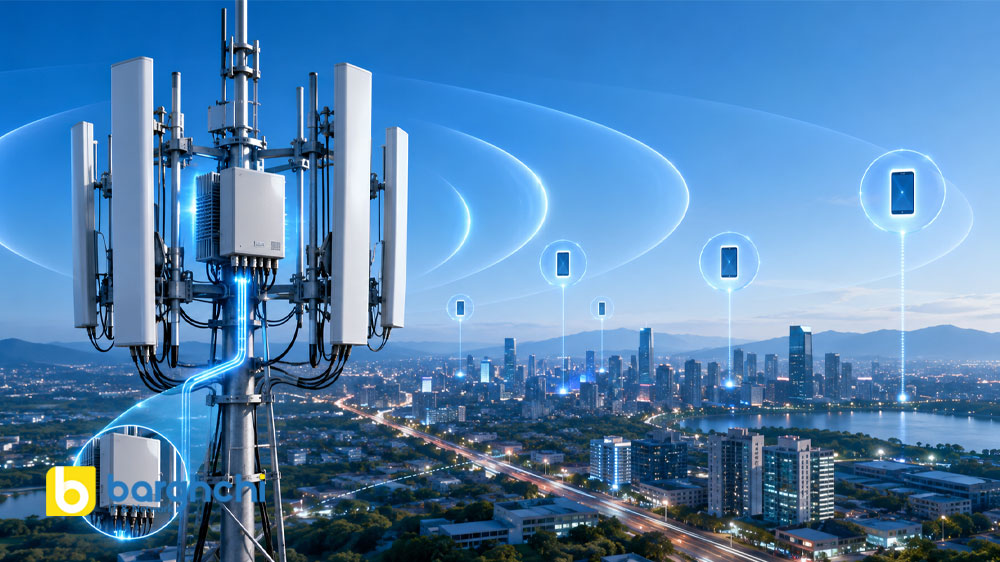

RRU در کجای سایت BTS نصب میشود؟

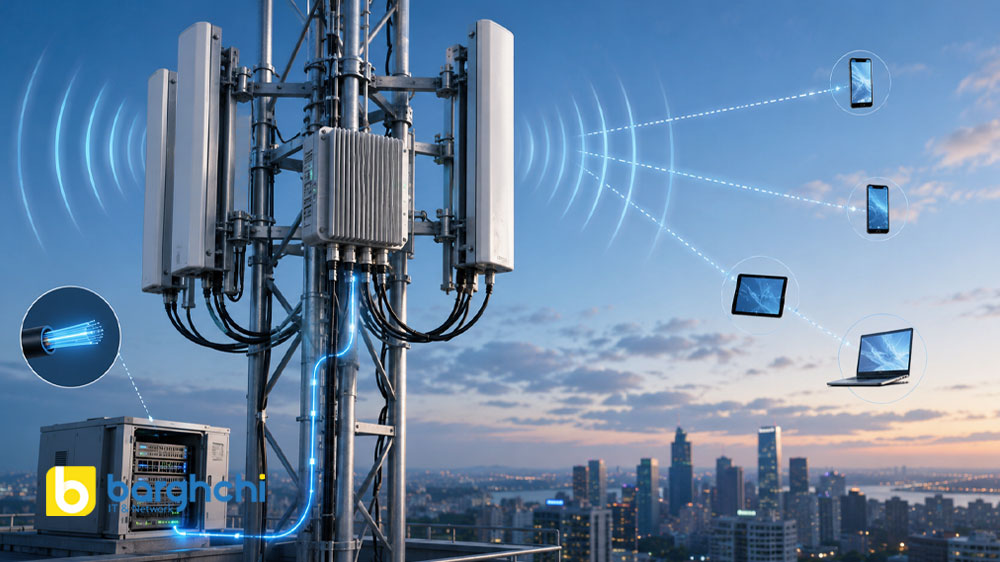

RRU معمولاً روی دکل، پایه فلزی یا سازهای نزدیک آنتن سکتور نصب میشود. دلیل این جانمایی ساده است: کوتاه شدن مسیر کابل RF میان واحد رادیویی و آنتن. هرچه این مسیر کوتاهتر باشد، افت توان سیگنال کمتر میشود و انرژی بیشتری به آنتن میرسد.
در سایتهای زمینی، RRU اغلب در ارتفاع دکل و کنار آنتنها قرار میگیرد؛ در سایتهای پشتبامی نیز معمولاً روی پایههای نزدیک آنتن نصب میشود. ارتباطش با BBU یا DU از طریق فیبر نوری برقرار است و تغذیهاش هم از طریق کابل پاور RRU تأمین میشود.
از آنجا که RRU یک تجهیز Outdoor است و در معرض گرما، بارندگی، گردوغبار و تغییرات دما قرار میگیرد، محل نصب باید از نظر تهویه، استحکام سازه، آببندی اتصالات، ارت و حفاظت در برابر صاعقه سنجیده شود.
اجزای اصلی ماژول RRU چیست؟
ماژول RRU از چند بخش الکترونیکی و ارتباطی تشکیل شده که هرکدام وظیفه مشخصی در عملکرد بخش رادیویی سایت دارند:
- فرستنده و گیرنده رادیویی (Transceiver): ارسال و دریافت سیگنال در باند فرکانسی تعیینشده را مدیریت میکند.
- تقویتکننده توان (Power Amplifier): توان سیگنال ارسالی را تا سطح موردنیاز آنتن بالا میبرد.
- تقویتکننده کمنویز (LNA): سیگنال ضعیف دریافتی از آنتن را با کمترین نویز تقویت میکند.
- فیلتر و Duplexer: فرکانسهای اضافی را حذف و مسیر ارسال و دریافت را از هم جدا میکند.
- مبدلهای ADC و DAC: تبدیل سیگنال آنالوگ به دیجیتال و دیجیتال به آنالوگ را انجام میدهند.
- ماژول نوری: ارتباط RRU با BBU یا DU را از طریق فیبر نوری برقرار میکند.
- واحد تغذیه و کنترل: برق بخشهای داخلی، پایش دما، ثبت آلارمها و کنترل عملکرد دستگاه را برعهده دارد.
بدنه مقاوم، سیستم دفع حرارت و کانکتورهای آببندی شده هم از اجزای مهم RRU بهشمار میروند؛ چراکه این تجهیز عمدتاً در فضای باز و در معرض شرایط محیطی نصب میشود.

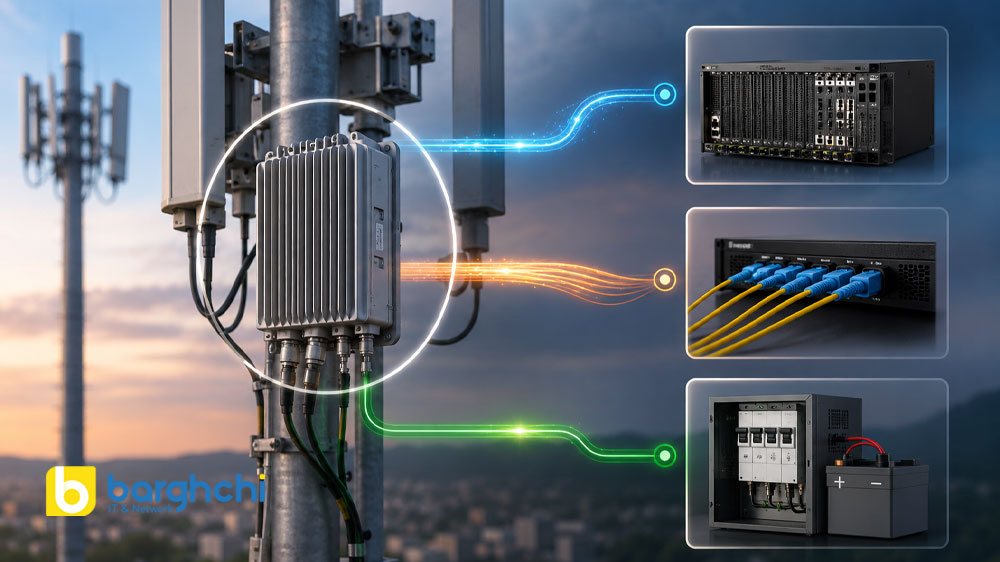

ارتباط RRU با BBU، فیبر نوری و سیستم تغذیه
RRU برای کارکرد صحیح به دو اتصال اصلی نیاز دارد: یک مسیر برای تبادل داده با بخش پردازشی سایت و یک مسیر برای دریافت برق. مسیر داده معمولاً با فیبر نوری برقرار میشود و مسیر تغذیه از طریق کابل پاور اختصاصی RRU تأمین میشود.
🔵 اتصال RRU به BBU یا DU چگونه انجام میشود؟
در سایتهای رایج 4G، ماژول RRU از طریق فیبر نوری به BBU متصل میشود؛ BBU پردازشهای اصلی شبکه را انجام میدهد و RRU بخش رادیویی سیگنال را مدیریت میکند. در معماریهای جدید 5G، واحد رادیویی RU معمولاً با DU مخابراتی در ارتباط است.
همانطور که قبلا هم گفتیم، مسیر ارتباط میان این دو بخش را فرانتهاول (Fronthaul) مینامند. فیبر نوری به دلیل ظرفیت انتقال بالا، افت کم و مقاومت در برابر نویز الکترومغناطیسی، گزینه مناسبی برای این ارتباط محسوب میشود.
🟡 CPRI و eCPRI چه نقشی دارند؟
کابل CPRI / eCPRI رابطهایی برای انتقال اطلاعات میان واحد رادیویی و بخش پردازشی سایت هستند؛ این دو اصطلاح صرفا نام کابل نیستند، بلکه روش و ساختار تبادل داده روی لینک فرانتهاول را مشخص میکنند.
در بسیاری از سایتهای 4G از رابط CPRI استفاده میشود. eCPRI بیشتر در شبکههای 5G و معماریهای مبتنی بر DU کاربرد دارد و امکان انتقال داده را با انعطافپذیری و بهرهوری بالاتر فراهم میکند. جدول زیر تفاوت کلی این دو رابط را نشان میدهد:
| ویژگی | CPRI | eCPRI |
| نسل شبکه رایج | عمدتاً 3G و 4G | عمدتاً 5G و Open RAN |
| نحوه انتقال داده | انتقال داده خام (Raw IQ) بدون فشردهسازی | امکان فشردهسازی و پردازش بخشی از داده پیش از انتقال |
| مصرف پهنای باند فرانتهاول | بالاتر، به دلیل انتقال داده خام | پایینتر، به دلیل بهرهوری بیشتر در انتقال |
| انعطافپذیری معماری | محدودتر، ساختار نسبتاً ثابت | بیشتر، سازگار با معماریهای توزیعشده و Open RAN |
| تجهیز مرتبط سمت پردازش | معمولاً BBU | معمولاً DU |
برای راهاندازی این ارتباط، کابل فیبر نوری، ماژول نوری، نوع کانکتور و سرعت لینک باید با پورتهای RRU و BBU یا DU سازگار باشند.
🔵 کابل پاور RRU چه وظیفهای دارد؟
کابل پاور RRU، برق DC موردنیاز ماژول رادیویی را از سیستم تغذیه سایت به محل نصب رادیو منتقل میکند. در بیشتر سایتهای مخابراتی، تجهیزات رادیویی با برق منفی ۴۸ ولت DC کار میکنند؛ با این حال، ولتاژ دقیق را باید از روی مشخصات مدل استعلام کرد.
سطح مقطع کابل باید متناسب با توان مصرفی RRU، طول مسیر و مقدار افت ولتاژ انتخاب شود؛ کابل نامناسب میتواند افت ولتاژ، ریست شدن رادیو، ثبت آلارم یا قطع سرویس را در پی داشته باشد.
رعایت پلاریته، اتصال صحیح ارت، آببندی کانکتورها و حفاظت کابل در برابر صاعقه و شرایط محیطی هم از نکات ضروری نصب است.
تفاوت RRU، BBU، RRH، RU و O-RU چیست؟
این تجهیزات در بخشهای مختلف شبکه رادیویی قرار میگیرند و وظایف یکسانی ندارند. BBU مسئول پردازش باند پایه است، درحالیکه RRU و RU وظایف رادیویی نزدیک آنتن را برعهده دارند. RRH نامی نزدیک به RRU است و O-RU هم نسخه مبتنی بر معماری Open RAN بهحساب میآید.
| تجهیز | نام کامل | وظیفه اصلی | محل نصب معمول |
| BBU | Baseband Unit | پردازش دادههای باند پایه، مدیریت منابع رادیویی و کنترل ارتباطات سایت | داخل رک، کابینت یا اتاق تجهیزات |
| RRU | Remote Radio Unit | پردازش، تقویت، ارسال و دریافت سیگنالهای رادیویی | روی دکل یا نزدیک آنتن |
| RRH | Remote Radio Head | انجام وظایف رادیویی در نزدیکی آنتن با عملکردی نزدیک به RRU | روی دکل یا کنار آنتن |
| RU | Radio Unit | عنوان عمومی واحد رادیویی در شبکههای جدید، بهویژه 5G | نزدیک آنتن یا داخل آنتن اکتیو |
| O-RU | Open Radio Unit | واحد رادیویی سازگار با معماری و رابطهای Open RAN | نزدیک آنتن یا داخل مجموعه آنتن اکتیو |
تفاوت اصلی RRU و BBU در نوع پردازش آنهاست؛ BBU دادههای دیجیتال و وظایف کنترلی را مدیریت میکند، اما RRU مستقیماً با سیگنال RF و آنتن سروکار دارد.
کاربرد RRU در شبکههای 2G، 3G، 4G و 5G
در سایتهای قدیمی 2G، بخش رادیویی داخل کابینت BTS قرار داشت و سیگنال از طریق کابل RF بلند به آنتن میرسید؛ همین طول کابل، تلفات مسیر را افزایش میداد. با گذار به نسلهای بعدی، این معماری بهتدریج تغییر کرد و بخش رادیویی به آنتن نزدیکتر شد.
در شبکههای 3G و 4G، RRU به نزدیکی آنتن منتقل شد و ارتباطش با BBU از طریق فیبر نوری برقرار گردید. در 4G، مدل RRU باید با باند فرکانسی، توان خروجی و ساختار MIMO سایت سازگار باشد.
با ورود به نسل 5G، اصطلاح RU جایگزین رایجتری برای همین بخش رادیویی شد و واحد رادیویی معمولاً به DU متصل است. در معماری Open RAN نیز این تجهیز با نام O-RU شناخته میشود. بعضی سایتهای 5G هم از آنتن اکتیو استفاده میکنند که بخش رادیویی و آنتن را در یک مجموعه قرار میدهد.
RRU چه تأثیری بر پوششدهی و کیفیت شبکه دارد؟
نصب RRU در نزدیکی آنتن باعث کوتاه شدن مسیر کابل RF و کاهش تلفات سیگنال میشود؛ در نتیجه توان بیشتری به آنتن میرسد و سیگنال دریافتی کاربران هم با افت کمتری وارد بخش رادیویی میشود.
توان خروجی RRU، باند فرکانسی، تعداد شاخههای MIMO و کیفیت نصب آن روی پوشش و ظرفیت هر سکتور اثر میگذارند. البته عملکرد نهایی سایت تنها به RRU وابسته نیست؛ عواملی مانند نوع آنتن، ارتفاع نصب، زاویه آنتن، تداخل فرکانسی و تنظیمات شبکه هم اهمیت دارند.
انتخاب RRU مناسب میتواند کیفیت تماس، سرعت انتقال داده و پایداری سرویس را بهبود دهد؛ در مقابل، استفاده از مدل ناسازگار یا تنظیمات نادرست ممکن است افت پوشش و کاهش ظرفیت سایت را به همراه بیاورد.
🚨 عیبیابی رایج RRU؛ چه علائمی نشاندهنده مشکل هستند؟
بروز اختلال در RRU معمولاً از طریق آلارمهای ثبتشده در سیستم مدیریت شبکه یا افت محسوس در کیفیت سرویس قابل تشخیص است. برخی از رایجترین علائم عبارتاند از:
- آلارم VSWR بالا: نشاندهنده مشکل در کابل RF، کانکتور یا آنتن است و معمولاً باعث افت توان خروجی میشود.
- آلارم دمای بالا (Over Temperature): میتواند ناشی از تهویه نامناسب، خرابی فن داخلی یا قرارگیری در معرض تابش مستقیم آفتاب باشد.
- افت یا نوسان توان خروجی: اغلب به خرابی تقویتکننده توان یا مشکل در تغذیه برق مربوط میشود.
- قطع یا نویز لینک نوری (CPRI/eCPRI Link Failure): معمولاً از کثیفی یا آسیب فیبر نوری، خرابی ماژول نوری یا ناسازگاری سرعت لینک ناشی میشود.
- ریستهای مکرر یا آلارم برق ورودی: نشانه افت ولتاژ، اتصال سست کابل پاور یا مشکل در منبع تغذیه سایت است.
در صورت مشاهده هرکدام از این علائم، بررسی اتصالات فیزیکی، وضعیت فیبر نوری، کابل پاور و لاگ آلارمها معمولاً قدم اول عیبیابی است؛ در صورت ادامه مشکل، نیاز به بررسی تخصصی یا تعویض ماژول وجود دارد.
نکات مهم قبل از خرید RRU مخابراتی
خرید ماژول رادیویی RRU فقط بر اساس برند یا ظاهر دستگاه انجام نمیشود. مدل انتخابی باید با ساختار سایت، باند فرکانسی اپراتور و تجهیزات پردازشی موجود هماهنگ باشد؛ ناهماهنگی در هرکدام از این موارد میتواند مانع راهاندازی رادیو شود یا عملکردش را محدود کند.
| معیار بررسی | نکته مهم |
| سازگاری با BBU یا DU | مدل RRU باید با خانواده سختافزاری و نسخه نرمافزاری بخش پردازشی هماهنگ باشد. |
| باند فرکانسی | پشتیبانی از باند و محدوده فرکانسی مورد استفاده سایت را باید سنجید. |
| توان خروجی | توان هر پورت باید با طراحی پوشش و نوع آنتن تناسب داشته باشد. |
| تعداد پورت و MIMO | ساختارهایی مانند 2T2R یا 4T4R باید با آنتن و ظرفیت سایت هماهنگ باشند. |
| نوع رابط نوری | نوع پورت، سرعت لینک و سازگاری با CPRI یا eCPRI اهمیت دارد. |
| تغذیه دستگاه | ولتاژ ورودی، کانکتور پاور و توان مصرفی باید با سیستم برق سایت تطبیق داده شوند. |
| فناوری شبکه | مشخص کردن اینکه RRU از 3G، 4G یا 5G پشتیبانی میکند ضروری است. |
| مدل و برند | شماره مدل دقیق برای بررسی باند، توان، پورتها و سازگاری لازم است. |
پیش از سفارش، بهتر است اطلاعاتی مانند مدل BBU یا DU، باند موردنیاز، نوع آنتن، تعداد سکتورها و فناوری شبکه در اختیار کارشناس فنی قرار بگیرد.
استعلام قیمت از برقچی فروش همکاری و سازمانی | واردات کالاهای تخصصی
💰 قیمت RRU و نحوه استعلام آن
قیمت RRU بهدلیل تنوع بالای مدلها و مشخصات فنی، عددی ثابت و یکسان ندارد و معمولاً بر اساس چند عامل تعیین میشود:
- برند و مدل دستگاه: هر برند (هواوی، اریکسون، نوکیا، ZTE) خانوادههای متفاوتی با قیمتگذاری متفاوت عرضه میکند.
- باند فرکانسی و توان خروجی: مدلهای چندباندی یا با توان خروجی بالاتر معمولاً قیمت بیشتری دارند.
- ساختار MIMO و تعداد پورت: RRUهایی با ساختار 4T4R یا بیشتر، بهدلیل پیچیدگی سختافزاری، معمولاً گرانتر از مدلهای 2T2R هستند.
- نو یا کارکرده بودن: تجهیزات کارکرده یا ریفربیششده قیمت پایینتری نسبت به تجهیزات نو دارند، اما گارانتی و طول عمر متفاوتی هم دارند.
- موجودی بازار و نرخ ارز: بهدلیل وارداتی بودن اکثر این تجهیزات، نوسانات ارزی مستقیماً روی قیمت نهایی اثر میگذارد.
بهدلیل همین تنوع، قیمت دقیق RRU معمولاً از طریق استعلام مستقیم و ارائه شماره مدل به تأمینکننده یا کارشناس فنی بهدست میآید؛ این کار از خرید مدل ناسازگار یا پرداخت هزینه اضافی برای مشخصاتی که سایت به آنها نیاز ندارد جلوگیری میکند.
برندهای رایج RRU در تجهیزات مخابراتی
در بازار تجهیزات مخابراتی، برندهای هواوی، اریکسون، نوکیا و ZTE از تولیدکنندگان شناختهشده ماژولهای RRU هستند. هر برند خانوادههای مختلفی از رادیو یونیت را برای باندهای فرکانسی، توان خروجی، تعداد پورت و نسلهای مختلف شبکه عرضه میکند.
RRU هواوی، RRU اریکسون، RRU نوکیا و RRU ZTE از نظر ظاهر، نوع کانکتور، نرمافزار، رابط نوری و سازگاری با BBU یا DU یکسان نیستند؛ به همین دلیل نمیشود صرفاً با توجه به برند، یک مدل را برای هر سایت انتخاب کرد.
برای سفارش RRU، شماره مدل دقیق، باند فرکانسی، توان خروجی، نوع لینک نوری و تجهیزات موجود سایت باید بررسی شود. دریافت مشاوره فنی پیش از خرید، احتمال انتخاب مدل ناسازگار را کاهش میدهد.
🎯 جمعبندی؛ RRU چه جایگاهی در سایت BTS دارد؟
RRU بخش رادیویی اکتیو سایت BTS است که میان BBU یا DU و آنتن قرار میگیرد. این ماژول سیگنال را پردازش و تقویت میکند و به دلیل نصب در نزدیکی آنتن، تلفات مسیر RF را کاهش میدهد.
انتخاب RRU باید بر اساس باند فرکانسی، توان خروجی، تعداد پورتها، نوع رابط نوری و سازگاری با تجهیزات سایت انجام شود. مدلهای هواوی، اریکسون، نوکیا و ZTE مشخصات و ساختار متفاوتی دارند؛ به همین دلیل بررسی فنی پیش از سفارش ضروری است.
برای انتخاب دقیق ماژول رادیویی RRU، بهتر است مشخصات BBU یا DU، آنتن، فناوری شبکه و نیاز هر سکتور را کارشناس بررسی کند.
سوالات متداول
RRU یک واحد رادیویی اکتیو در سایت BTS است که سیگنال را میان بخش پردازشی سایت و آنتن منتقل، تقویت و مدیریت میکند.
RRU داده دریافتی از BBU یا DU را به سیگنال رادیویی تبدیل میکند و سیگنال دریافتی از آنتن را برای پردازش به شبکه میفرستد.
RRU معمولاً روی دکل یا نزدیک آنتن سکتور نصب میشود تا طول کابل RF و میزان افت سیگنال کاهش پیدا کند.
BBU پردازش باند پایه و کنترل ارتباطات را انجام میدهد، اما RRU مستقیماً با سیگنال RF و آنتن در ارتباط است.
CPRI یک رابط انتقال داده میان RRU و BBU است. ارتباط فیزیکی آن معمولاً از طریق کابل فیبر نوری برقرار میشود.
این دو اصطلاح در بسیاری از پروژهها عملکردی نزدیک دارند و تفاوتشان بیشتر به نامگذاری سازنده و معماری شبکه برمیگردد.
خرابی RRU میتواند افت آنتندهی، کاهش سرعت، اختلال تماس یا قطع سرویس یک سکتور را به دنبال داشته باشد.
