سیمکشی کولر آبی، یکی از مراحل اساسی نصب و راه‌اندازی این دستگاه پرکاربرد در فصول گرم سال است. آشنایی با نحوه صحیح سیمکشی، نه تنها عملکرد بهینه کولر را تضمین می‌کند، بلکه از بروز مشکلاتی نظیر اتصال کوتاه، برقگرفتگی یا سوختن موتور جلوگیری می‌کند. اگر قصد دارید کولر آبی منزل یا محل کارتان را راه‌اندازی یا جابه‌جا کنید، دانستن اصول سیمکشی، اجزای اصلی مدار و نکات ایمنی ضروری است. در این مقاله به‌صورت مرحله‌به‌مرحله آموزش سیمکشی کولر آبی را بررسی می‌کنیم و تمام بخش‌های مهم مانند موتور، کلید و جعبه تقسیم را به‌طور کامل توضیح می‌دهیم.

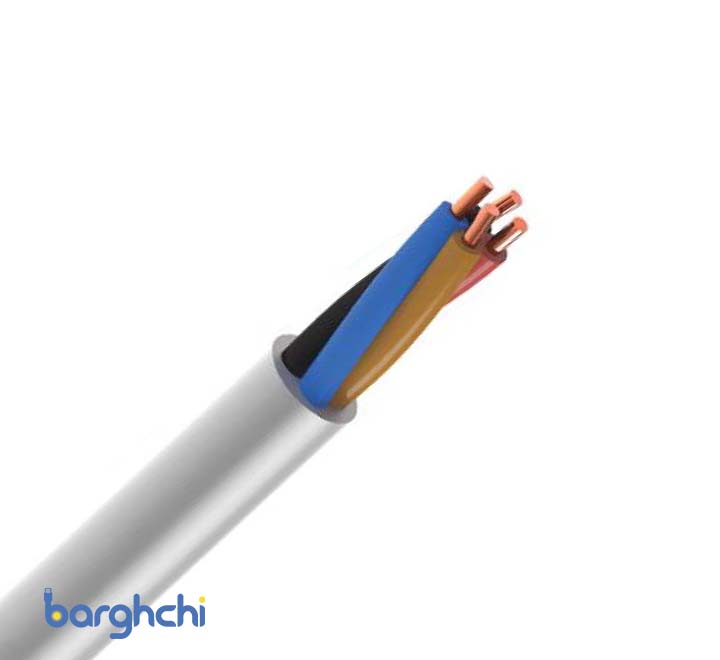

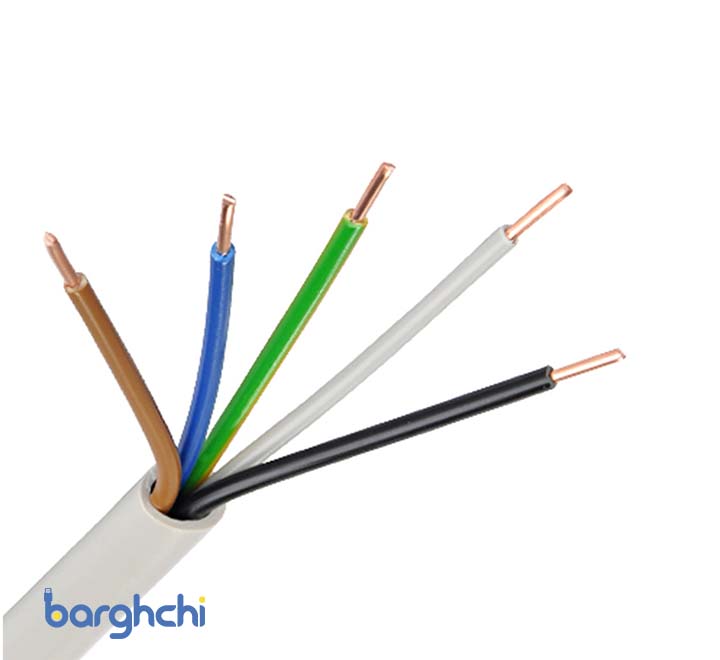

انواع سیم و رنگبندی آنها در کولر آبی
در سیمکشی کولر آبی، استفاده از سیم‌های مناسب با رنگبندی استاندارد، نقش کلیدی در ایمنی و کارایی دستگاه ایفا می‌کند. هر سیم وظیفه‌ای مشخص دارد و انتخاب نادرست آن ممکن است منجر به بروز خطراتی مانند اتصال کوتاه یا حتی آتش‌سوزی شود. معمولاً کولرهای آبی دارای موتور دو دور (کند و تند) هستند و علاوه بر آن یک سیم مربوط به پمپ آب و یک سیم مشترک (نول) نیز وجود دارد. رنگبندی سیم‌ها برای تسهیل در نصب و عیب‌یابی در نظر گرفته شده و رعایت آن توسط تکنسین یا نصاب الزامی است. در ادامه، انواع سیم‌هایی که در سیمکشی کولر آبی استفاده میشود را مشاهده می‌کنید:
- سیم نول (معمولاً آبی یا مشکی): وظیفه انتقال جریان برگشتی از مصرف‌کننده به شبکه برق را دارد و با تمام مدارها مشترک است.
- سیم فاز تند (معمولاً قرمز): برای راه‌اندازی دور تند موتور مورد استفاده قرار می‌گیرد.
- سیم فاز کند (معمولاً قهوه‌ای یا نارنجی): برای عملکرد دور کند موتور در دماهای معتدل استفاده میشود و برق کمتری مصرف می‌کند.
- سیم پمپ آب (معمولاً سفید یا زرد): وظیفه تأمین برق پمپ آب را بر عهده دارد تا بتواند آب را به پوشال‌ها برساند.
- سیم ارت (سبز یا سبز/زرد): برای افزایش ایمنی در برابر برقگرفتگی به زمین متصل میشود (در صورتی که سیستم ارت نصب شده باشد)
آشنایی با اجزای کولر آبی
کولرهای آبی از جمله دستگاه‌هایی هستند که با استفاده از تبخیر آب و گردش هوا، خنکی دلپذیری را برای فضاهای مسکونی و تجاری فراهم می‌کنند. عملکرد این سیستم بر پایه ساده‌ترین اصول فیزیکی، یعنی جذب گرما هنگام تبخیر آب است. برای اینکه این فرآیند به درستی انجام شود، مجموعه‌ای از اجزا درون کولر با هماهنگی کامل کار می‌کنند. آشنایی با این اجزا نه تنها به نگهداری بهتر دستگاه کمک می‌کند، بلکه در مواقع تعمیر یا عیب‌یابی نیز بسیار مؤثر خواهد بود. بسیاری از قطعات ممکن است در طول عمر کولر نیاز به تعویض داشته باشند، بنابراین شناخت عملکرد هریک ضروری است.
در جدول زیر، مهم‌ترین اجزای کولر آبی به همراه توضیح کاربرد آنها درج شده است:
| نام قطعه | کاربرد / عملکرد |
|---|---|
| موتور | محرک اصلی پروانه است و هوای خنک را به داخل کانال هدایت می‌کند. |
| پمپ آب | آب را از کفی به سمت پوشال‌ها یا پدها پمپاژ می‌کند. |
| تسمه (V-belt) | نیروی چرخشی موتور را به فن (پروانه) منتقل می‌کند. |
| شیر شناور | سطح آب را در کفی کنترل کرده و مانع سرریز میشود. |
| پوشال یا پد تبخیری | سطحی برای تبخیر آب و خنک کردن هوا فراهم می‌کند. |
| بلبرینگ و شفت فن | چرخش نرم و بی‌صدای فن را ممکن می‌سازند. |
| قرقره موتور و فن | تسمه را در جای خود نگه داشته و حرکت مکانیکی را انتقال می‌دهند. |
| جعبه تقسیم سیم | محل اتصال و توزیع سیم‌های برق به موتور و پمپ آب. |
| لوله‌های توزیع آب | آب را از پمپ به قسمت‌های مختلف پد تبخیری هدایت می‌کند. |
| لوله تخلیه و سرریز | امکان تخلیه آب اضافی یا شست‌وشوی تشتک را فراهم می‌کند. |
نحوه سیمکشی بخش‌های مختلف کولر آبی
در این بخش به بررسی و آموزش دقیق سیمکشی اجزای اصلی کولر آبی شامل موتور، کلید و جعبه تقسیم می‌پردازیم. هرکدام از این بخش‌ها نقش حیاتی در عملکرد صحیح و ایمن کولر دارند. اگرچه ممکن است ظاهر سیمکشی ساده به نظر برسد، اما در واقع کوچک‌ترین اشتباه در شناسایی سیم‌ها یا اتصال نادرست آنها می‌تواند منجر به آسیب جدی به دستگاه یا حتی بروز خطر برقگرفتگی شود. از این رو توصیه میشود هنگام انجام این مراحل از راهنمایی‌های فنی و اصول ایمنی پیروی کرده و در صورت نیاز با یک تکنسین برق مشورت کنید.
سیمکشی موتور کولر آبی
موتور کولر آبی مهم‌ترین بخش مکانیکی دستگاه است که وظیفه به چرخش درآوردن پروانه و در نهایت ایجاد جریان هوای خنک را دارد. این موتور معمولاً دارای دو سیم مخصوص دور کند و دور تند، به‌علاوه یک سیم نول مشترک است. هنگام سیمکشی موتور باید به رنگ سیم‌ها و محل اتصال آنها دقت زیادی شود؛ چرا که یک اشتباه ساده می‌تواند منجر به اختلال عملکرد یا حتی سوختن موتور شود. همچنین در برخی مدل‌ها، یک خازن در مسیر سیم‌های موتور قرار دارد که وظیفه راه‌اندازی اولیه موتور را بر عهده دارد و باید در محل مشخص و به‌درستی متصل شود. سیمکشی موتور کولر آبی شامل طی کردن مراحل زیر است:
- قطع کامل برق کولر از طریق فیوز یا کلید مینیاتوری قبل از هر اقدامی
- شناسایی سیم‌های دور تند (معمولاً قهوه‌ای یا مشکی)، دور کند (آبی یا خاکستری) و نول مشترک (سفید یا آبی روشن)
- اتصال سیم دور کند به ترمینال مشخص‌شده روی موتور کولر (با علامت C یا LOW)
- اتصال سیم دور تند به ترمینال مخصوص دور تند موتور (با علامت H یا HIGH)
- اتصال سیم نول مشترک به ترمینال نول روی موتور
- اگر موتور دارای خازن باشد، اتصال صحیح دو سر خازن مطابق با نقشه سازنده انجام شود.
- بررسی سفت بودن اتصالات و پوشاندن آنها با نوار چسب برق
- تست نهایی موتور پس از بستن کامل درب جعبه تقسیم

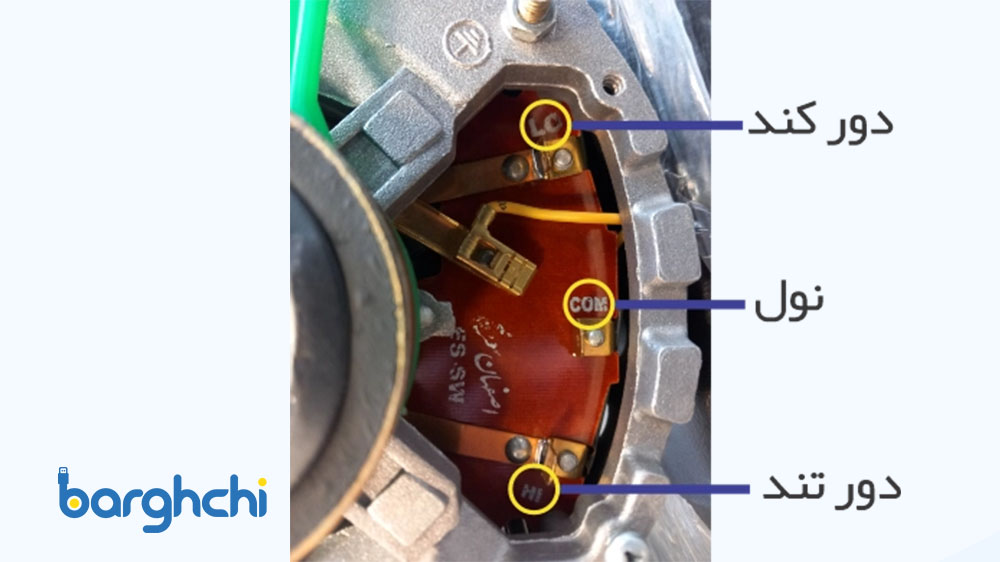

نقشه سیمکشی موتور کولر آبی
سیمکشی کلید کولر آبی
کلید کولر آبی به عنوان بخش کنترلی سیستم عمل می‌کند و شامل سه پل برای کنترل دور کند، دور تند و پمپ آب است. محل نصب این کلید در داخل منزل و در دسترس کاربر قرار دارد. نحوه سیمکشی این کلید تأثیر مستقیمی بر ایمنی و کارایی کولر دارد؛ چرا که اتصال اشتباه می‌تواند منجر به سوختن کلید یا اختلال در عملکرد موتور شود. در برخی مدل‌های کلید، پل‌ها دارای برچسب یا شمای داخلی هستند که به شناسایی بهتر کمک می‌کند. برای سیمکشی کلید کولر آبی باید مراحل زیر را طی کرد:
- اطمینان از قطع کامل برق خانه یا ساختمان از جعبه فیوز
- باز کردن قاب کلید کولر از روی دیوار برای دسترسی به ترمینال‌ها
- شناسایی سه پل کلید که معمولاً به ترتیب برای پمپ آب، دور کند و دور تند هستند.
- اتصال یک سیم فاز ورودی به ترمینال مشترک کلید (COM)
- اتصال خروجی پل پمپ آب به سیم پمپ (معمولاً نارنجی یا صورتی رنگ)
- اتصال خروجی پل دور کند به سیم کند موتور (معمولاً آبی یا خاکستری)
- اتصال خروجی پل دور تند به سیم تند موتور (معمولاً مشکی یا قهوه‌ای)
- بررسی محکم بودن اتصالات و استفاده از نوار چسب برق برای ایمنی بیشتر
- بستن مجدد قاب کلید و تست عملکرد هر پل به‌صورت جداگانه

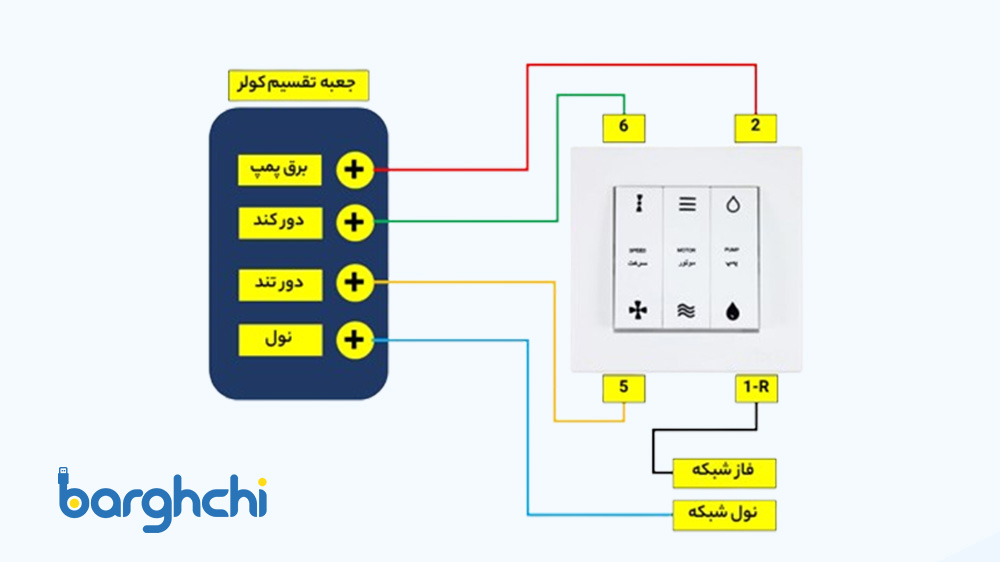

نقشه سیم کشی کلید کولر آبی
سیمکشی جعبه تقسیم کولر آبی
جعبه تقسیم کولر آبی نقطه اتصال سیم‌های داخلی کولر (موتور، پمپ، نول، ارت) با سیم‌های ورودی از ساختمان است. این قسمت باید کاملاً منظم، ایمن و دارای عایقکاری مناسب باشد تا از بروز اتصال کوتاه، نشتی برق یا خطر برقگرفتگی جلوگیری شود. استفاده از ترمینال‌های مناسب و رعایت رنگبندی استاندارد در این بخش اهمیت بالایی دارد. در ادامه مراحل سیمکشی جعبه تقسیم کولر آبی به ترتیب درج کردیم:
- باز کردن درب جعبه تقسیم و بررسی مسیر ورود کابل اصلی
- شناسایی سیم‌های داخلی کولر شامل سیم پمپ آب، سیم دور کند موتور، سیم دور تند موتور، سیم نول مشترک و سیم ارت (در صورت وجود)
- شناسایی کابل برق ورودی از سمت ساختمان (شامل فاز، نول و ارت)
- اتصال سیم فاز به ترمینال مشترک کلید کولر
- اتصال سیم‌های خروجی کلید (پمپ، کند، تند) به سیم‌های مرتبط داخل جعبه تقسیم
- اتصال سیم نول ورودی به نول مشترک موتور و پمپ
- اتصال سیم ارت به بدنه فلزی کولر یا پیچ ارت مخصوص
- استفاده از ترمینال برای مرتب‌سازی سیم‌ها و جلوگیری از تماس ناخواسته
- بستن درب جعبه تقسیم پس از اطمینان از صحت و ایمنی اتصالات

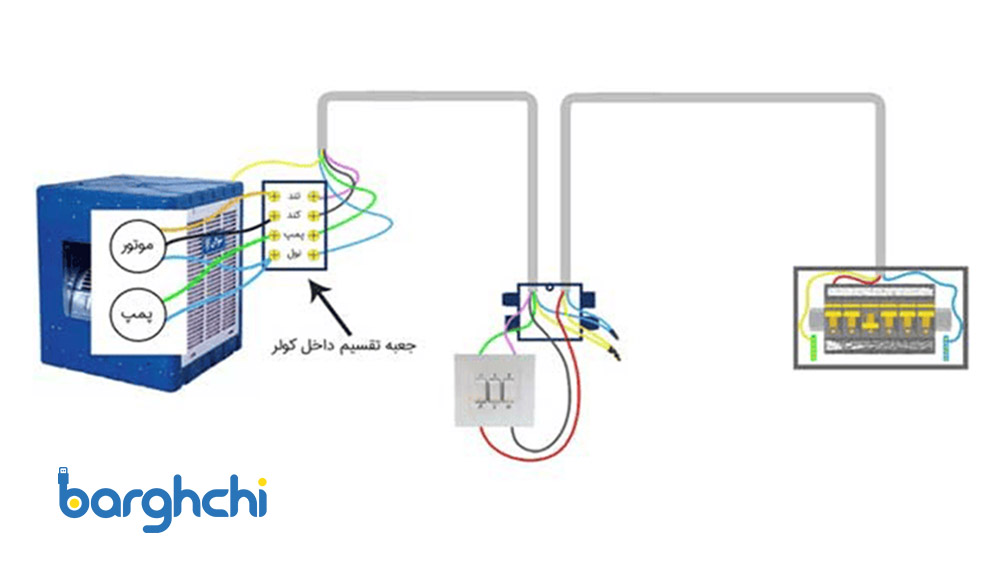

نقشه سیم کشی جعبه تقسیم کولر آبی
نکات مهم هنگام سیمکشی کولر آبی
سیمکشی کولر آبی به دلیل تماس احتمالی با رطوبت و جریان برق، نیازمند دقت و رعایت کامل نکات ایمنی است. استفاده از سیم و تجهیزات استاندارد، اجرای اصولی مسیر سیمکشی و رعایت رنگبندی سیم‌ها، از جمله مواردی هستند که در جلوگیری از خرابی دستگاه یا خطر برقگرفتگی بسیار مؤثرند. همچنین سیمکشی کولر آبی باید به‌گونه‌ای انجام شود که تعمیر و عیب‌یابی آن در آینده ساده باشد. بسیاری از مشکلات رایج کولرها، به دلیل نصب اشتباه یا سیمکشی غیراصولی رخ می‌دهد. استفاده از افراد متخصص و توجه به توصیه‌های سازنده در دفترچه راهنما، از مهم‌ترین مواردی است که به سلامت طولانی‌مدت کولر کمک می‌کند. نکات مهم سیمکشی کولر آبی که حتما باید رعایت کنید، شامل موارد زیر میشود:
- استفاده از کابل کولر استاندارد با عایق مقاوم در برابر رطوبت
- رعایت رنگبندی سیم‌ها (فاز، نول، ارت، دور کند و تند، پمپ)
- استفاده از جعبه تقسیم ضدآب و اتصال مناسب ارت به بدنه کولر
- عایقکاری تمام اتصالات با نوار برق باکیفیت
- نصب کلید کولر در محلی دور از دسترس کودکان و با تهویه مناسب
- تست عملکرد هر بخش قبل از بستن کامل درب جعبه تقسیم
- خودداری از اتصال مستقیم سیم‌ها بدون ترمینال یا کانکتور
- بررسی جریان مجاز سیم‌ها بر اساس توان مصرفی کولر
- رعایت فاصله ایمن سیم‌ها از بدنه فلزی و نقاط مرطوب کولر
- خاموش کردن برق اصلی قبل از هرگونه اتصال یا تغییر در سیمکشی
جمع بندی
سیمکشی کولر آبی اگرچه در ظاهر ساده به نظر می‌رسد، اما نیازمند دقت بالا، شناخت کامل مدارهای الکتریکی و رعایت اصول ایمنی است. از انتخاب نوع سیم و محل عبور آن گرفته تا نصب صحیح کلید و اتصالات موتور، همه این مراحل باید با دانش و مهارت انجام شوند تا از بروز خطرات جدی مانند برقگرفتگی یا آتش‌سوزی جلوگیری شود. پیشنهاد می‌کنیم اگر تجربه کافی در کارهای برقی ندارید، حتماً از یک تکنسین برق یا متخصص سیمکشی کولر آبی کمک بگیرید تا هم نصب اصولی انجام شود و همچنین عمر مفید کولر افزایش پیدا کند.
سوالات متداول
آیا سیمکشی کولر آبی و کولر گازی متفاوت است؟
بله، کولر آبی سیستم سادهتری دارد و معمولاً با کلید سه پل کنترل میشود، در حالی که کولر گازی نیاز به سیمکشی مستقل برای یونیت داخلی و خارجی دارد و اغلب توسط تابلو برق اختصاصی کنترل میشود.
آیا لازم است قبل از سیمکشی کولر آبی، برق را قطع کنیم؟
بله، قطع برق اصلی برای حفظ ایمنی ضروری است تا خطر برقگرفتگی یا اتصال کوتاه به صفر برسد.
چه ابزارهایی برای سیمکشی کولر آبی لازم است؟
ابزارهای لازم شامل سیمچین، دمباریک، پیچگوشتی، فازمتر، نوار چسب برق، ترمینال برق، کابل استاندارد و در صورت نیاز دستگاه تست ولتاژ است.
چگونه میتوان از ایمنی سیمکشی کولر آبی اطمینان حاصل کرد؟
با بررسی اتصالات، استفاده از تجهیزات استاندارد، عایقکاری صحیح و تست عملکرد نهایی، میتوان از ایمنی سیمکشی مطمئن شد. استفاده از برقکار مجرب نیز توصیه میشود.
