تصور کنید برق ورودی ساختمان شما ناپایدار باشد یا کابل‌ها قادر به تحمل جریان مورد نیاز نباشند؛ در این صورت مشکلاتی مانند افت ولتاژ، داغ شدن سیم‌ها و حتی خطر آتش‌سوزی می‌تواند رخ دهد. بنابراین انتخاب کابل مناسب، یک تصمیم حیاتی در طراحی و اجرای سیستم برقرسانی محسوب میشود. کابل استاندارد نه تنها جریان برق را به‌صورت پایدار منتقل می‌کند، بلکه ایمنی تجهیزات و ساکنان ساختمان را تضمین می‌کند و از هزینه‌های نگهداری و تعمیرات غیرضروری جلوگیری می‌نماید. در این مقاله، با ارائه یک راهنمای خرید کابل برق ساختمان، انواع کابل‌ها از نظر هادی، عایق، سطح ولتاژ، حفاظت مکانیکی و تعداد رشتهها را بررسی خواهیم کرد تا شما بتوانید با شناخت دقیق ویژگی‌های هر نوع کابل، انتخابی ایمن، اقتصادی و مناسب برای برق ورودی ساختمان خود داشته باشید.
چرا انتخاب کابل برق ورودی ساختمان اهمیت دارد؟
انتخاب سیم و کابل برق ورودی ساختمان یکی از تصمیم‌های مهم در مرحله طراحی و اجرای سیم کشی ساختمان است، زیرا نوع و کیفیت کابل مستقیماً بر ایمنی، بازدهی و دوام تجهیزات تأثیر دارد. اگر کابل به‌درستی انتخاب نشود، خطراتی مانند افت ولتاژ، افزایش دما، نوسانات جریان یا حتی آتش‌سوزی ممکن است رخ دهد. کابل مناسب، انتقال پایدار برق را تضمین می‌کند، از استهلاک زودرس تجهیزات جلوگیری می‌نماید و هزینه‌های نگهداری را در بلندمدت کاهش می‌دهد. به همین دلیل، بررسی دقیق ظرفیت جریان، شرایط محیطی و استانداردهای ایمنی در هنگام انتخاب کابل ورودی، امری ضروری و تأثیرگذار بر عملکرد کل شبکه برق ساختمان به شمار می‌رود.

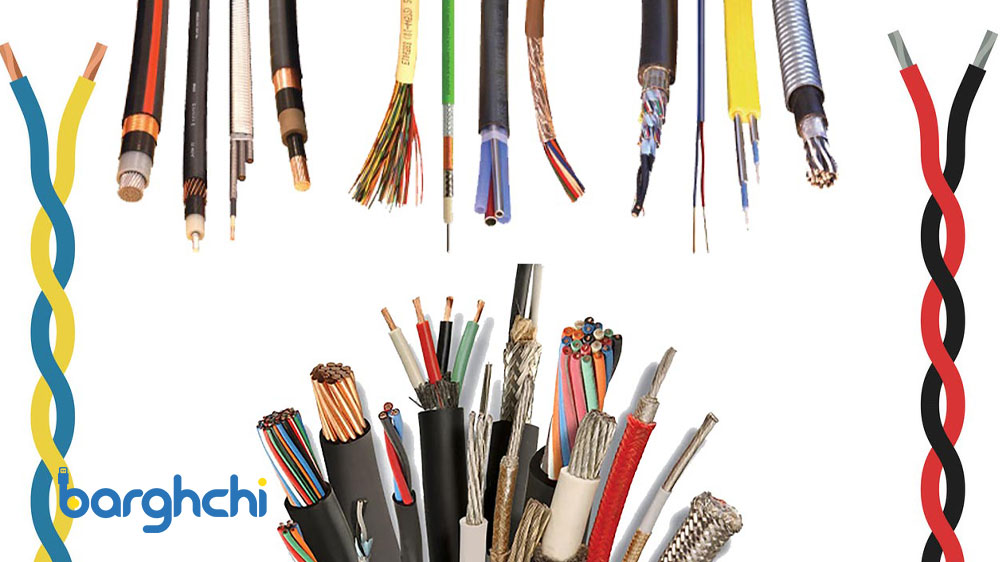

انواع کابل برق ساختمانی و کاربرد هر نوع
در سیستم‌های الکتریکی ساختمان‌ها،انواع سیم و کابل نقش بسیار مهمی ایفا می‌کنند. این کابل‌ها بر اساس معیارهای مختلف مانند جنس هادی، نوع عایق، میزان حفاظت الکتریکی و مکانیکی، سطح ولتاژ و حتی تعداد رشتهها دسته‌بندی می‌شوند. انتخاب نوع کابل به شرایط محیطی، نیازهای مصرف‌کننده و نوع سیستم برقرسانی بستگی دارد. به‌طور معمول، هر کابل برای هدف خاصی طراحی میشود؛ به‌عنوان‌مثال، در برخی از سیستم‌ها برای جلوگیری از خطرات احتمالی، کابل‌های با مقاومت بالاتر و عایق‌های قدرتمندتر استفاده می‌شوند. در ادامه، به بررسی دقیق‌تر این دسته‌بندی‌ها خواهیم پرداخت تا با ویژگی‌های مختلف کابل‌ها آشنا شویم.
انواع کابل بر اساس سطح ولتاژ
کابل‌ها با توجه به مقدار ولتاژی که برای انتقال برق طراحی شده‌اند، در چند دسته اصلی قرار می‌گیرند. این تقسیم‌بندی باعث میشود انتخاب کابل برای هر نوع پروژه، از ساختمانهای کوچک تا شبکه‌های انتقال بزرگ، دقیق‌تر و ایمن‌تر انجام شود. سطح ولتاژ در واقع نشان‌دهنده توان تحمل کابل برق در برابر جریان برق است و رعایت آن از بروز خطرات، اتلاف انرژی و آسیب به تجهیزات جلوگیری می‌کند. هر سطح ولتاژ کاربرد خاص خود را دارد که در ادامه با آن ها به صورت کامل آشنا خواهید شد.
- کابل فشار ضعیف (LV): مناسب برای مدارهای داخلی ساختمان‌ها و کاربردهای خانگی است. این کابل‌ها تا محدوده ۱۰۰۰ ولت را تحمل کرده و ایمنی لازم برای انتقال برق در فضاهای کوچک را فراهم می‌کنند.
- کابل فشار متوسط (MV): برای انتقال برق بین ایستگاه‌های محلی یا مراکز صنعتی طراحی میشود و معمولاً ولتاژی بین ۱ تا ۳۳ کیلوولت را پشتیبانی می‌کند.
- کابل فشار قوی (HV): در سیستم‌های انتقال برق در فواصل طولانی کاربرد دارد و ولتاژی بین ۶۳ تا ۲۳۰ کیلوولت را پوشش می‌دهد.
- کابل فوق فشار قوی (EHV): برای شبکه‌های انتقال بسیار بزرگ استفاده میشود و قادر است ولتاژهایی بیش از ۴۰۰ کیلوولت را با کمترین تلفات منتقل کند.
انواع کابل بر اساس نوع هادی
در صنعت کابل‌سازی، جنس هادی از اهمیت ویژه‌ای برخوردار است. هادی‌ها وظیفه انتقال جریان الکتریکی را بر عهده دارند و بر اساس نوع فلز مورد استفاده، عملکرد متفاوتی از خود نشان می‌دهند. معمولاً از هادی مسی و هادی آلومینیومی برای ساخت کابل‌ها استفاده میشود. مس به‌دلیل رسانایی بالا و مقاومت کم در برابر حرارت، گزینه‌ای ایده‌آل برای انتقال برق در مسافت‌های کوتاه است. در مقابل، هادی آلومینیومی به‌دلیل وزن کمتر و هزینه پایین‌تر، بیشتر در پروژه‌های بزرگ و انتقال برق در فواصل طولانی مورد استفاده قرار می‌گیرد. انتخاب هر یک از این هادی‌ها بستگی به شرایط محیطی و نیاز برقرسانی پروژه دارد.
انواع کابل بر اساس نوع عایق
عایق کابل‌ها به‌عنوان یک عامل حیاتی در جلوگیری از تماس مستقیم با جریان برق، از بروز خطرات احتمالی جلوگیری می‌کند. برای عایق‌کاری کابل‌ها، معمولاً از مواد مختلفی استفاده میشود که هر کدام ویژگی‌های خاص خود را دارند. رایج‌ترین ماده‌ای که برای عایق‌بندی کابل‌ها بهویژه در ایران به‌کار می‌رود، PVC (پلی‌وینیل کلراید) است. این ماده به‌دلیل مقاومت مناسب در برابر حرارت و فشار، علاوه بر انعطافپذیری بالا، هزینه تولید پایینی دارد. البته در شرایط خاص و برای محیط‌های با حرارت بالا، از مواد پیشرفته‌تری مانند پلی‌اتیلن مشبک (XLPE) یا سیلیکون رابر استفاده میشود. این مواد دوام بیشتری دارند و از دماهای بالاتر به‌خوبی مقاومت می‌کنند.
انواع کابل بر اساس حفاظت الکتریکی
در محیط‌های صنعتی و حتی مسکونی، محافظت از کابل‌ها در برابر نویز الکتریکی و تداخلات مغناطیسی اهمیت بسیاری دارد. برای این منظور، از کابل‌هایی با لایه‌های حفاظتی الکتریکی استفاده میشود. این کابل‌ها معمولاً دارای یک لایه شیلد از جنس مس یا آلومینیوم هستند که از طریق آن میتوان از ورود یا خروج امواج ناخواسته جلوگیری کرد. بهویژه در محیط‌هایی که دارای تابلو برق یا جعبه فیوز هستند، استفاده از این نوع کابل‌ها کمک می‌کند تا عملکرد سیستم بدون هیچ‌گونه اختلالی ادامه یابد. این لایه حفاظتی موجب کاهش تاثیر نویزهای الکترومغناطیسی و حفاظت از تجهیزات حساس میشود.
انواع کابل بر اساس حفاظت مکانیکی
در پروژه‌های ساختمانی یا صنعتی، کابل‌ها باید در برابر آسیب‌های مکانیکی مختلف نظیر ضربات فیزیکی، بریدگی یا فشار مقاوم باشند. برای این منظور، از کابل‌هایی با زره فلزی استفاده میشود که به‌طور مؤثر از کابل در برابر آسیب‌های مکانیکی محافظت می‌کند. این زره معمولاً از فولاد ضدزنگ یا دیگر فلزات مقاوم ساخته شده است و به صورت یک لایه محافظ دور هادی کابل پیچیده میشود. استفاده از کابل مناسب برق ساختمان زره‌دار در محیط‌های صنعتی، مسیرهای زیرزمینی و مناطق با تردد بالا معمول است. این ویژگی کمک می‌کند که کابل‌ها در برابر نیروهای فیزیکی شدید ایمن باشند، در ثانی طول عمر کابل برق ورودی ساختمان که از نظر حفاظت فیزیکی قوی باشد، مطمئنا بیشتر خواهد بود.
انواع کابل مناسب برق ساختمان بر اساس تعداد رشته
تعداد رشته‌های کابل نقش بسیار مهمی در تعیین توان و نوع کاربرد آن دارد. کابل‌های فشار ضعیف معمولاً دارای یک تا پنج رشته هستند که هر یک برای انتقال برق در مداری خاص به کار می‌رود. این کابل‌ها معمولاً برای سیستم‌های تک فاز و سه فاز در ساختمانهای مسکونی یا تجاری استفاده می‌شوند. از طرف دیگر، کابل‌های فشار متوسط و فشار قوی که برای انتقال برق در مسافت‌های طولانی‌تر یا در ایستگاه‌های برق استفاده می‌شوند، معمولاً از یک تا سه رشته تشکیل می‌شوند. انتخاب تعداد رشتهها در سیم برق بستگی به میزان جریان و نوع سیستم برقرسانی دارد. همچنین، این انتخاب بر اساس سطح مقطع و نیاز به انتقال انرژی در شرایط مختلف نیز متغیر است.
نکات مهم در خرید کابل برق ورودی ساختمان
در فرایند سیم‌کشی ساختمان، انتخاب درست کابل ورودی و توجه به استاندارد کابل کشی ساختمان از اهمیت زیادی برخوردار است. آشنایی با انواع کابل برق ساختمانی و شناخت ویژگی‌های فنی آن‌ها، باعث میشود سیستم برقرسانی ایمن‌تر و بادوام‌تر عمل کند. پیش از خرید، لازم است تفاوت کیفیت کابل‌ها، نوع هادی، ضخامت عایق و نشان استاندارد را بررسی کنید. همچنین، توجه به برند تولیدکننده، اصالت کالا و متراژ واقعی کابل، در جلوگیری از بروز خسارات ناشی از سیم‌کشی غیراصولی نقش مهمی دارد. آگاهی از استاندارد کابل‌کشی ساختمان و تفاوت میان کابل‌های افشان و مفتولی به شما کمک می‌کند تا متناسب با نوع پروژه، گزینه‌ای مطمئن و اقتصادی را انتخاب نمایید. در ادامه، نکات ضروری هنگام خرید کابل ورودی ساختمان آورده شده است.
- کابل ارزان: کابل‌های بسیار ارزان معمولاً از مواد بی‌کیفیت ساخته می‌شوند و در طول زمان دچار افت کارایی و خطرات ایمنی می‌گردند؛ انتخاب کابل مرغوب باعث افزایش دوام و امنیت سیستم برقرسانی میشود.
- ضخامت و قطر کابل: هر کابل باید دارای سطح مقطع مشخص و مطابق با استاندارد باشد؛ قطر بیشتر الزاماً به معنی کیفیت بهتر نیست و باید بر اساس نوع مصرف و جریان برق انتخاب شود.
- متراژ واقعی کابل: در خرید کابل، دقت به طول واقعی آن اهمیت دارد؛ برخی تولیدکنندگان متراژ را بر اساس یارد درج می‌کنند که از متر کمتر است و ممکن است موجب اشتباه در خرید شود.
- مشورت با متخصص برق: استفاده از نظر کارشناسان برق، بهویژه در انتخاب کابل برق سه فاز ساختمانی یا کابل‌های فشار ضعیف، مانع از اشتباه در انتخاب ظرفیت و نوع کابل میشود.
- خرید از فروشگاه معتبر: انتخاب فروشگاه مطمئن همچون برقچی، تضمینی برای اصالت کالا و دریافت کابل استاندارد است؛ برندهای معتبر معمولاً دارای نمایندگی رسمی و گواهی تأیید کیفیت هستند ومحصول را با ضمانت اصالت کالا با قیمت رقابتی در اختیار مشتریان خود قرار می‌دهند.
- بررسی استاندارد تولید: توجه به نشان‌های معتبر بینالمللی و ملی روی کابل، بهترین راه برای اطمینان از کیفیت ساخت و تفاوت کابل افشان و مفتولی از نظر مقاومت و انعطافپذیری است.
بررسی قیمت کابل برق ساختمانی
قیمت سیم کابل ساختمانی متفاوت است زیرا پارامترهای مختلفی در آن تاثیر میگذارند. برای مثال کابل خراسان افشار نژاد، کابل همدان، برند سیمیا و غیره با یکدیگر متفاوت هستند. در ادامه یک لیست از پرفروش‌ترین کابل‌های برق در اختیار شما قرار میدهیم تا بتوانید با دید باز برای خرید اقدام کنید.
| نوع کابل | قیمت |
| کابل افشان خراسان افشارنژاد 4*4 | 193.000 تومان |
| کابل افشان شیلد دار 0.75*4 سیمیا | 81.000 تومان |
| کابل افشان کنترل 1.5*10 همدان | 83.400 تومان |
| کابل افشان کنترل 1.5*10 سیمیا | 244.000 تومان |
| کابل افشان کنترل 1*10 همدان | 155.000 تومان |
| کابل افشان کنترل 1*10 سیمیا | 155.000 تومان |
| کابل افشان کنترل 0.50*10 همدان | 83.400 تومان |
| کابل افشان کنترل 0.50*10 سیمیا | 83.400 تومان |
| کابل افشان کنترل 2.5*7 همدان | 251.000 تومان |
اشتباهات رایج در انتخاب کابل برق ساختمان
در انتخاب کابل برق برای سیم‌کشی ساختمان، دقت در جزئیات فنی و کیفیت ساخت اهمیت زیادی دارد. بسیاری از خریداران تنها به ظاهر کابل یا قیمت آن توجه می‌کنند، در حالی که پارامترهایی مانند سطح مقطع، نوع هادی، محیط نصب و میزان جریان عبوری، عوامل تعیین‌کننده‌ای در عملکرد و دوام کابل هستند. نادیده گرفتن این نکات می‌تواند باعث افت ولتاژ، داغ شدن بیش از حد سیم‌ها و حتی خطر آتش‌سوزی شود.
- خرید کابل ارزان و غیراستاندارد: کابل‌های بی‌کیفیت اغلب از مواد نامرغوب ساخته می‌شوند و در برابر گرما یا فشار دوام کافی ندارند.
- بی‌توجهی به تفاوت کابل افشان و مفتولی: هر کابل ویژگی مخصوص به خود را دارد و انتخاب اشتباه می‌تواند کارایی مدار را کاهش دهد.
- انتخاب نادرست کابل برق سه فاز ساختمانی: در مدارهای پرقدرت باید از کابل‌های سه فاز با استاندارد مناسب استفاده شود تا از نوسان جریان جلوگیری گردد.
- انتخاب اشتباه سطح مقطع: اگر سطح مقطع کابل کوچک‌تر از حد موردنیاز باشد، احتمال گرم شدن و آسیب به تجهیزات افزایش می‌یابد.
- توجه نکردن به قیمت سیم کابل ساختمانی و کیفیت: کابل‌های با قیمت پایین ممکن است از نظر دوام و ایمنی ضعیف باشند و در آینده هزینه‌های سنگینی ایجاد کنند.
اشتباهات رایج در انتخاب کابل برق ساختمان
خرید کابل‌های غیر استاندارد یکی از مهمترین عوامل بروز مشکلات در سیستم برق ساختمان هستند. این نوع کابل‌ها معمولاً از نظر ظاهری شبیه کابل‌های باکیفیت‌اند اما در ساخت آن‌ها از مواد و فلزات نامرغوب استفاده میشود. برای مثال، ممکن است هادی داخل کابل از فلزاتی مانند CCA به‌جای مس خالص ساخته شده باشد یا عایق و روکش آن ضخیم اما بی‌کیفیت باشد. چنین کابل‌هایی در برابر حرارت، فشار و رطوبت مقاومت کمی دارند و می‌توانند باعث اتصالی یا حتی آتش‌سوزی شوند.
چه نوع کابلی استاندارد نیست و نباید خریداری شود؟
در این بخش از راهنمای خرید کابل برق ساختمان بهتر است به سراغ مواردی برویم که با بررسی آن ها میتوانید به این درک برسید که کدام کابل ها استاندارد نیستند. نبود علامت استاندارد، شماره پروانه تولید و نوشته‌های مشخص روی بدنه کابل از نشانه‌های تقلبی بودن کابل افشان و هر کابل دیگری است. هنگام خرید سیم کابل ساختمانی حتماً به مرکزیت هادی، شفافیت مس، و کیفیت عایق توجه کنید و با بررسی کد استاندارد از اصالت محصول مطمئن شوید.
مشاوره و خرید کابل ساختمانی از برقچی
اگر تصمیم دارید یک خرید هوشمندانه را تجربه کنید، ما در فروشگاه برقچی در کنار شما هستیم تا بتوانیم تمام نیازهای شما را بررسی کرده و بهترین کابل مفتول، افشان، کابل برق شیلد دار و غیره را به شما معرفی کنیم. در نهایت، تنها کافی است از طریق شماره ۰۲۱۳۵۰۰۰۰۲۰ با کارشناسان ما ارتباط برقرار کنید و با دریافت مشاوره رایگان، بهترین خرید را انجام دهید.
نتیجه گیری
واضح است که انتخاب کابل برق مناسب نقش بسیار مهمی در ایمنی و عملکرد سیستم برق ساختمان دارد. در حال حاضر با انواع کابل‌ها از نظر جنس هادی، نوع عایق، سطح ولتاژ، تعداد رشته و محافظت مکانیکی آشنا شدید و تفاوت کابل افشان و مفتولی را به‌خوبی درک نمودید. در نتیجه باید در هنگام خرید کابل برق ساختمانی حتما به تمامی نکات توجه کنید تا بتوانید یک انتخاب درست را تجربه نمایید.
سوالات متداول
بله، کابل افشان بهویژه در ساختمانهای مسکونی و مسیرهای کوتاه مناسب است؛ انعطافپذیری بالای آن باعث نصب راحتتر و کاهش احتمال شکستگی رشتهها میشود، اما باید مطابق ظرفیت جریان انتخاب گردد.
برای ساختمانهای چند طبقه معمولاً کابل با هادی مسی یا آلومینیومی با سطح مقطع بالاتر و حفاظت مکانیکی مناسب انتخاب میشود تا افت ولتاژ و افزایش دما در مسیر طولانی کاهش یابد.
تعداد رشته کابل بستگی به سیستم برقرسانی دارد؛ ساختمانهای تکفاز معمولاً سه رشته (فاز، نول، ارت) و ساختمانهای سهفاز چهار یا پنج رشته (سه فاز، نول و ارت) نیاز دارند.
انتخاب کابل بر اساس هادی، سطح مقطع، نوع عایق، تعداد رشته، شرایط محیطی و ولتاژ شبکه انجام میشود؛ مشورت با کارشناسان و بررسی استانداردها، کلید انتخاب ایمن است.
برچسب استاندارد ملی و بینالمللی، شماره پروانه تولید، مشخصات هادی و عایق، مقاومت حرارتی و الکتریکی از مهمترین معیارهای ایمنی و کیفیت کابل هستند.
