در دنیای تجهیزات برق اضطراری، سیم‌پیچی موتور برق نقش ستون فقرات دستگاه را ایفا میکند. بسیاری از افراد هنگام تعمیر یا خرید موتور برق با این سوال مواجه میشوند که از کجا بفهمیم سیم پیچی موتور برق مسی است؟ پاسخ به این سوال، فراتر از یک کنجکاوی ساده است؛ چراکه نوع سیمپیچ تأثیر مستقیمی بر راندمان، طول عمر و حتی هزینه نگهداری موتور دارد. اگر سیمپیچ موتور از جنس مس باشد، بازدهی بالاتر و دوام بیشتری را انتظار داریم؛ اما از طرفی قیمت بالاتری نیز خواهد داشت. به همین دلیل در این مقاله قصد داریم روشهای تشخیص سیمپیچ مسی را بررسی می‌کنیم تا در زمان انتخاب یا ارزیابی موتور برق، آگاهانه‌تر تصمیم بگیرید.
انواع سیم پیچ موتور برق
موتور برق از بخش‌های مختلفی ساخته شده است که هر کدام وظیفه‌ای مهم دارند. یکی از اصلی‌ترین این بخش‌ها، سیم‌پیچ‌ها هستند. سیم‌پیچ‌ها با عبور دادن جریان برق، میدان مغناطیسی به‌وجود می‌آورند و باعث حرکت موتور میشوند. هر نوع سیمپیچ، در بخشی خاص از موتور قرار دارد و کار متفاوتی انجام میدهد. شناخت این سیم‌پیچ‌ها کمک میکند عملکرد موتور را بهتر درک کنیم.
- سیم‌پیچی استاتور: در این بخش، سیم‌ها به دور یک هسته‌ی آهنی پیچیده شده‌اند. وقتی جریان برق وارد سیمپیچ میشود، میدان مغناطیسی به‌وجود می‌آید و موتور را آماده‌ی حرکت میکند.
- سیم‌پیچی روتور: این سیمپیچ روی بخش چرخان موتور نصب شده است. زمانی که میدان مغناطیسی از طرف استاتور به آن می‌رسد، چرخش ایجاد میشود و نیرو تولید میشود.
- سیم‌پیچی میدان: این سیمپیچ روی قطب‌های آهنی نصب میشود. با عبور جریان، قطب‌های مغناطیسی را فعال میکند و شرایط لازم برای تولید ولتاژ را فراهم می‌سازد.
- سیم‌پیچی آرمیچر: سیم‌های این بخش در مسیر عبور جریان مستقیم قرار دارند. هنگامی‌که برق وارد آرمیچر میشود، سیم‌پیچ‌ها واکنش نشان می‌دهند و میدان مغناطیسی ایجاد میشود.
- سیم‌پیچی بین‌قطبی: این سیمپیچ در میان دو قطب مغناطیسی قرار دارد. با کنترل شدت میدان، از ایجاد جرقه در موتور جلوگیری میکند و عملکرد آن را بهبود می‌بخشد.
انواع سیم پیچ موتور برق
اهمیت شناخت نوع سیمپیچ در موتور برق
شناخت ساختار و جنس سیمپیچ در موتورهای برق از اهمیت ویژه‌ای برخوردار است، چرا که این عنصر کلیدی نقش اساسی در تبدیل انرژی الکتریکی به مکانیکی ایفا میکند. سیم‌پیچ‌های مسی با دارا بودن رسانایی الکتریکی بالا و مقاومت حرارتی مطلوب، عملکرد بهینه‌تری در شرایط کاری سنگین ارائه می‌دهند، در حالی که سیم‌پیچ‌های آلومینیومی اگرچه از نظر اقتصادی مقرون به‌صرفه‌تر هستند، اما در برابر حرارت و بارهای زیاد از استحکام کمتری برخوردارند.
علاوه بر جنس سیمپیچ، عوامل دیگری مانند کیفیت عایق‌کاری، قطر سیم و روش پیچش نیز بر کارایی و ایمنی موتور تأثیر مستقیم دارند. آگاهی از این ویژگی‌ها به متخصصان برق این امکان را میدهد تا از بروز مشکلات عملکردی جلوگیری کنند، بازدهی سیستم را افزایش دهند و در نهایت هزینه‌های نگهداری و تعمیرات را به حداقل برسانند. این دانش به‌ویژه برای تعمیرکاران و اپراتورهای سیستم‌های الکتریکی ضروری محسوب میشود.
در برقچی بخوانید :راهنمای سرویس و نگهداری موتور برق (0 تا 100)

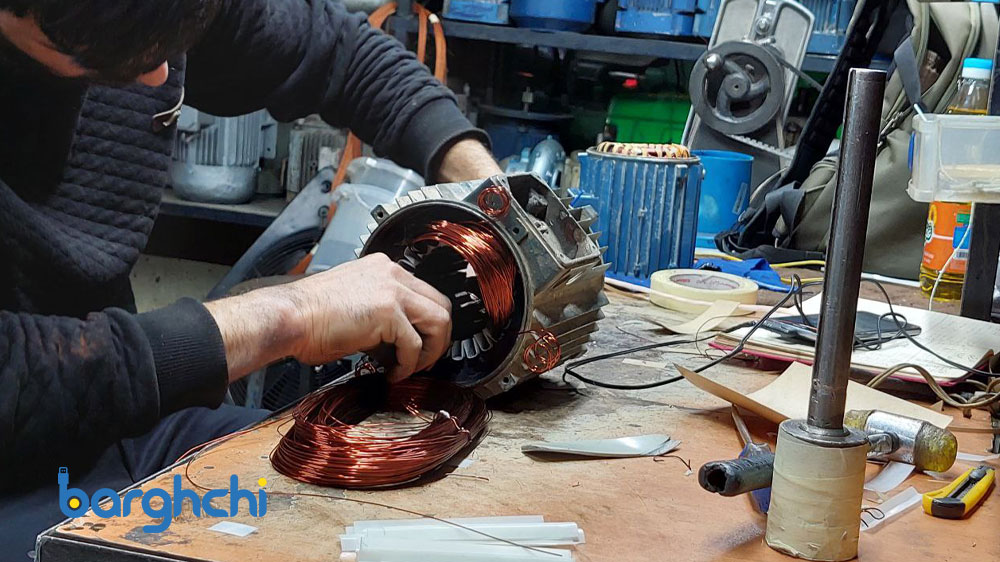

اهمیت شناخت نوع سیمپیچ در موتور برق
روشهای تشخیص سیم پیچ مسی در موتور برق
برای تشخیص سیم پیچ مس و آلومینیوم راه‌های زیادی وجود دارد، از بررسی رنگ سیم پیچ گرفته تا مقایسه وزن، تست حرارتی و غیره، هر یک می‌توانند تفاوت سیمپیچ مسی و آلومینیومی را نمایان کنند. البته راه‌هایی هم وجود دارند که به شما کمک کنند تا متوجه شوید سیم پیچ از جنس آهن نباشد و آن هم روش استفاده از آهنربا است زیرا آهنربا نمی‌تواند سیمپیچ مسی یا آلومینیومی را به خود جذب کند. در ادامه روشهای تشخیص سیم پیچ مس و آلومینیوم را به صورت کامل بررسی خواهیم کرد تا شما به پاسخ، سؤال از کجا بفهمیم سیمپیچ موتور برق مسی است دست پیدا کنید.
بررسی رنگ سیمپیچ
رنگ سیم‌پیچ‌ها می‌تواند به‌عنوان یکی از نخستین روش‌ها برای تشخیص جنس آنها مورد استفاده قرار گیرد، زیرا رنگ بندی سیم پیچ مهمترین تفاوت سیمپیچ مسی و آلومینیومی محسوب می شود. سیم‌پیچ‌های مسی معمولاً رنگی مایل به قرمز یا نارنجی دارند که به‌وضوح با رنگ‌های دیگر متمایز میشود. در حالی که سیم‌پیچ‌های آلومینیومی معمولاً از رنگی نقره‌ای و خاکستری برخوردار هستند. این ویژگی رنگی به دلیل تفاوت در ترکیب فلزی آنها قابل تشخیص است و با بررسی دقیق میتوان جنس سیم را شناسایی کرد. البته باید توجه داشت که این روش بیشتر برای تشخیص اولیه مناسب است و نمی‌تواند به‌طور قطعی تضمین‌کننده باشد.

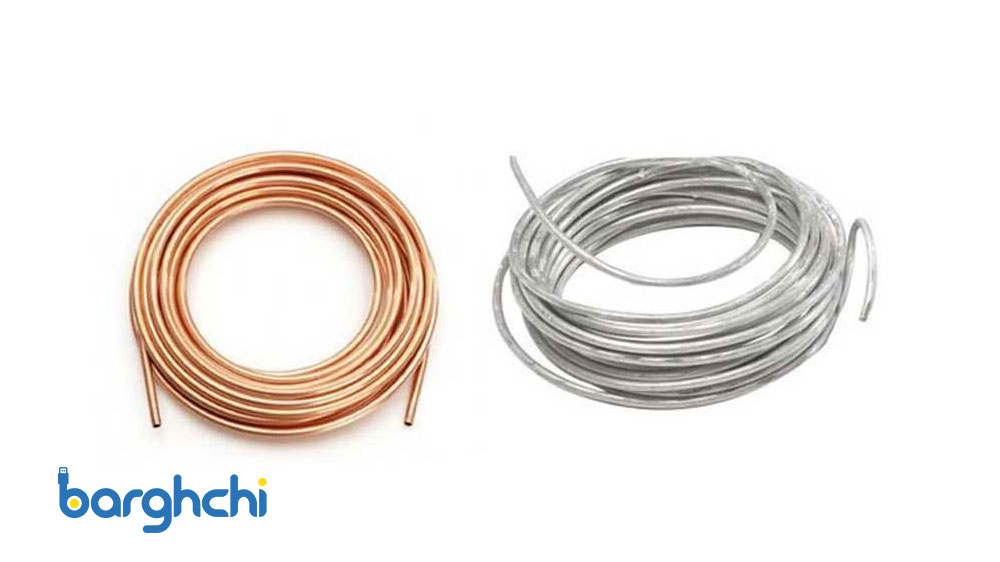

بررسی رنگ سیمپیچ
مقایسه وزن سیمپیچ
یکی از ساده‌ترین و کاربردی‌ترین روشهای تشخیص سیمپیچ مسی در موتورهای برق، مقایسه وزن دستگاه است. با توجه به اینکه چگالی مس (8.96 گرم بر سانتی‌متر مکعب) تقریباً سه برابر چگالی آلومینیوم (2.7 گرم بر سانتی‌متر مکعب) است، این تفاوت به وضوح در وزن کلی موتور قابل مشاهده می‌باشد. برای اجرای این روش کافیست دو موتور با توان و ابعاد مشابه را انتخاب کرده و وزن آنها را مقایسه کنید. موتور سنگین‌تر با احتمال بسیار بالایی دارای سیمپیچ مسی خواهد بود.
معمولاً اختلاف وزن بین 15 تا 30 درصد قابل توجه است. این روش غیرمخرب که نیاز به ابزار خاصی ندارد، می‌تواند به عنوان اولین مرحله تشخیص مورد استفاده قرار گیرد، هرچند برای اطمینان کامل بهتر است با روشهای دیگر مانند بررسی رنگ سیم‌ها یا تست حرارتی تکمیل شود. توجه داشته باشید که این مقایسه فقط برای موتورهای هم‌رده و مشابه معتبر است و عواملی مانند اندازه هسته و بدنه نیز می‌توانند بر نتیجه تأثیر بگذارند.
تست حرارتی برای تشخیص جنس سیمپیچ
روش تست حرارتی یکی از مؤثرترین راه‌های تشخیص سیمپیچ مسی از آلومینیومی محسوب میشود که بر اساس تفاوت نقطه ذوب این دو فلز عمل میکند. مس با نقطه ذوب 1085 درجه سانتی‌گراد در مقایسه با آلومینیوم (660 درجه) مقاومت حرارتی بسیار بالاتری دارد. برای اجرای این تست، ابتدا از تجهیزات ایمنی مناسب استفاده کرده، سپس با یک هویه صنعتی حرارت کنترل‌شده‌ای به مدت 30 ثانیه به بخش کوچکی از سیم اعمال می‌کنیم. سیم مسی در برابر حرارت مقاومت نشان داده و دیرتر تغییر شکل میدهد، در حالی که سیم آلومینیومی سریعاً نرم شده و شکل خود را از دست میدهد. این روش برای تعمیرکاران حرفه‌ای بسیار کاربردی است، اما نیاز به دقت و رعایت نکات ایمنی دارد.
تشخیص با آهنربا
استفاده از آهنربا ساده‌ترین و سریع‌ترین روش برای تشخیص اولیه جنس سیمپیچ است. با نزدیک کردن یک آهنربای نئودیمیوم قوی به سیمپیچ، در صورتی که جذب صورت گیرد، نشان‌دهنده وجود آهن در ساختار سیم است. نکته مهم این که این روش فقط قادر به تشخیص سیم‌های آهنی بوده و برای تمایز بین مس و آلومینیوم کاربرد ندارد، چرا که هر دو فلز غیرمغناطیسی هستند. این تکنیک بیشتر در بازرسی‌های اولیه و هنگام خرید موتورهای دست دوم مفید واقع میشود، اما برای تشخیص نهایی باید از روشهای دقیق‌تری استفاده کرد.
بررسی اطلاعات فنی و برچسب‌ها
مطالعه برچسب مشخصات فنی موتور، مطمئن‌ترین روش برای شناسایی جنس سیمپیچ محسوب میشود. این برچسب‌ها که معمولاً روی بدنه موتور نصب شده‌اند، اطلاعات کاملی از جمله جنس سیمپیچ، استانداردهای مورد استفاده و مشخصات فنی را ارائه می‌دهند. برای موتورهای جدید، این اطلاعات کاملاً قابل اعتماد هستند، اما در مورد موتورهای قدیمی یا دست دوم ممکن است برچسب مخدوش شده یا مفقود شده باشد. در چنین مواردی میتوان با مراجعه به سایت سازنده و استفاده از شماره سریال، اطلاعات دقیق محصول را استخراج کرد. این روش بدون نیاز به انجام تست‌های فیزیکی، دقیق‌ترین نتیجه را ارائه میدهد.
مزایا و معایب سیمپیچ مسی و آلومینیومی
سیم‌پیچ‌های مسی و آلومینیومی هر کدام ویژگی‌های منحصر به فردی دارند که انتخاب بین آنها را به تصمیمی مهم تبدیل میکند. سیم‌پیچ‌های مسی با رسانایی الکتریکی عالی (حدود ۹۷٪ استاندارد بین‌المللی مس آنیل شده) و مقاومت حرارتی بالا، گزینهای ایده‌آل برای کاربردهای صنعتی و شرایط کاری سنگین محسوب میشوند. این سیم‌پیچ‌ها با وجود قیمت بالاتر، به دلیل طول عمر طولانی‌تر و بازدهی انرژی بهتر، در بلندمدت مقرون به صرفه‌تر هستند. از طرفی، وزن بیشتر آنها ممکن است در برخی کاربردها محدودیت ایجاد کند.
در مقابل، سیم‌پیچ‌های آلومینیومی با وزن سبک و قیمت پایین‌تر، گزینهای اقتصادی برای پروژه‌هایی با بودجه محدود محسوب میشوند. هرچند رسانایی الکتریکی آنها حدود ۶۱٪ مس است و تلفات انرژی بیشتری دارند، اما در محیط‌های خاصی که وزن عامل مهمی است، می‌توانند انتخاب مناسبی باشند. نکته حائز اهمیت این است که سیم‌پیچ‌های آلومینیومی به اتصالات مخصوص نیاز دارند تا از مشکلاتی مانند شل شدن اتصالات جلوگیری شود.
| ویژگی | سیمپیچ مسی | سیمپیچ آلومینیومی |
|---|---|---|
| رسانایی الکتریکی | بالا (۹۷٪ IACS) | متوسط (۶۱٪ IACS) |
| مقاومت حرارتی | عالی | متوسط |
| وزن | سنگین | سبک |
| قیمت | بالا | مقرون به صرفه |
| طول عمر | طولانی | کوتاه‌تر |
| انعطاف‌پذیری در نصب | عالی | نیاز به اتصالات مخصوص |
نتیجه گیری
در پایان باید گفت شناخت تفاوت سیمپیچ مسی و آلومینیومی، نه‌تنها به انتخاب بهتر موتور برق کمک میکند، بلکه مانع از صرف هزینه‌های اشتباه در آینده میشود. سیمپیچ مسی با راندمان بالاتر، مقاومت بیشتر در برابر حرارت و طول عمر طولانی‌تر، گزینهای حرفه‌ای برای استفاده‌های مداوم و صنعتی است. اما اگر محدودیت بودجه دارید یا به دستگاهی سبک‌تر نیاز دارید، سیمپیچ آلومینیومی نیز می‌تواند گزینهای اقتصادی باشد. به کمک روش‌هایی که در این مقاله بررسی شد (از رنگ و وزن گرفته تا تست حرارتی و اطلاعات فنی) می‌توانید با اطمینان بیشتری نوع سیمپیچ موتور برق را تشخیص دهید و انتخابی هوشمندانه داشته باشید.
سوالات متداول
چگونه نوع سیمپیچ موتور برق را تشخیص بدهیم؟
از جمله روشهای تشخیص نوع سیم پیچ موتور برق میتوان به بررسی وزن دستگاه، رنگ سیم و اطلاعات فنی روی پلاک و غیره اشاره کرد.
آیا خرید موتور برق با سیمپیچ مسی بهتر است؟
بله، زیرا سیمپیچ مسی دارای رسانایی الکتریکی بسیار بالاتری نسبت به آلومینیوم است، حرارت کمتری تولید میکند، بازدهی بیشتری دارد و در شرایط کاری سخت، دوام و عمر مفید بالاتری از خود نشان میدهد.
چرا برخی از موتور برقها با سیمپیچ آلومینیومی عرضه میشوند؟
این نوع سیمپیچ قیمت پایینتری دارد، وزن کلی دستگاه را کاهش میدهد و باعث کمهزینهتر شدن فرآیند تولید برای شرکتهای تولیدکننده میشود؛ در نتیجه موتور برقها با سیمپیچ آلومینیومی گزینهای اقتصادیتر به شمار میرود.
