تفاوت ONU،‌ ONT، ODN و OLT در شبکه فیبر نوری چیست؟

شبکه‌های فیبر نوری به دلیل سرعت و پایداری بالا، یکی از بهترین گزینه‌ها برای ارائه خدمات اینترنت و مخابرات محسوب می‌شوند. در این شبکه‌ها، اجزای مختلفی مانند ONU، ONT، ODN و OLT نقش حیاتی دارند و هر کدام وظایف و کاربردهای منحصربه‌فردی را ایفا می‌کنند. شناخت تفاوت‌ها و کاربردهای این اجزا برای طراحی و مدیریت بهینه شبکه‌های فیبر نوری اهمیت بسیاری دارد. در این مقاله، به بررسی دقیق این تجهیزات می‌پردازیم و نقش هر کدام را در عملکرد شبکه‌های فیبر نوری تحلیل خواهیم کرد.

ONU چیست؟

ONU یا Optical Network Unit، یک دستگاه حیاتی در شبکه‌های فیبر نوری است که وظیفه تبدیل سیگنال‌های نوری به سیگنال‌های الکتریکی را بر عهده دارد. این دستگاه به OLT  متصل می‌شود و از دو بخش اصلی (بخش اپتیک و بخش شبکه) تشکیل شده است. بخش اپتیک مسئول تبدیل سیگنال‌های نوری به سیگنال‌های الکتریکی است، در حالی که بخش شبکه این سیگنال‌های الکتریکی را به شبکه محلی یا همان LAN متصل می‌کند. این فرآیند، امکان دسترسی به اینترنت و خدمات دیگر را از طریق شبکه‌های فیبر نوری  برای کاربران فراهم می‌نماید.

ONU چیست؟

در ادامه بهتر است ذکر کنیم Optical Network Unit یا همان ONU علاوه بر تبدیل سیگنال‌ها، قادر است داده‌های دریافتی را جمع‌آوری، اصلاح و به سمت OLT ارسال کند. این دستگاه می‌تواند انواع مختلف کابل‌ها مانند سیم مسی جفت تابیده، کابل کواکسیال، فیبر نوری یا حتی Wi-Fi را برای اتصال به شبکه استفاده کند. همچنین، OLT از تخصیص پهنای باند پشتیبانی می‌کند که به تحویل روان داده‌ها کمک می‌کند. به طور کلی، ONU نقش مهمی در تضمین ارتباطات پایدار و با کیفیت در شبکه‌های فیبر نوری ایفا می‌کند.

ONT چیست؟

در این بخش تصمیم داریم به سراغ ONT برویم. شایان ذکر است بدانید ONT یا Optical Network Terminal، یک دستگاه حیاتی در فناوری FTTH (Fiber to the Home) است که به عنوان مودم نوری نیز شناخته می‌شود. این دستگاه مشابه مودم‌های الکتریکی xDSL عمل می‌کند و به عنوان واحد پایانه سمت کاربر در شبکه‌های فیبر نوری استفاده می‌شود. ONT سیگنال‌های نوری را به سیگنال‌های الکتریکی تبدیل می‌کند و به کاربران نهایی امکان دسترسی به اینترنت و خدمات دیگر را فراهم می‌سازد. در ادامه بهتر است ذکر کنیم ONT مستقیماً برای کاربران نهایی طراحی شده است. ONT بخشی جدایی‌ناپذیر از ONU است و نقش مهمی در تضمین ارتباطات پایدار و با کیفیت در شبکه‌های فیبر نوری دارد.

ONT چیست؟

OLT چیست؟

اگر به دنبال دستگاهی که به عنوان فرستنده نور در شبکه های  فیبر نوری FTTH (Fiber to the Home) عمل میکند هستید، بهتر است بدانید این وظیفه بر عهده دستگاه OLT است. این دستگاه در مرکز مخابرات قرار می‌گیرد و تنظیمات نرم‌افزاری سرویس‌های مخابراتی بر روی آن انجام می‌شود. OLT به وسیله کابل‌های فیبر نوری به دستگاه‌های ONT یا ONU در محل مشتریان متصل می‌شود و نقش مهمی در هماهنگی و مدیریت چندگانه بین این دستگاه‌ها دارد. این دستگاه سیگنال‌های استاندارد مورد استفاده توسط ارائه‌دهنده سرویس را به فرکانس و فریم‌های مورد استفاده در سیستم PON تبدیل می‌کند.

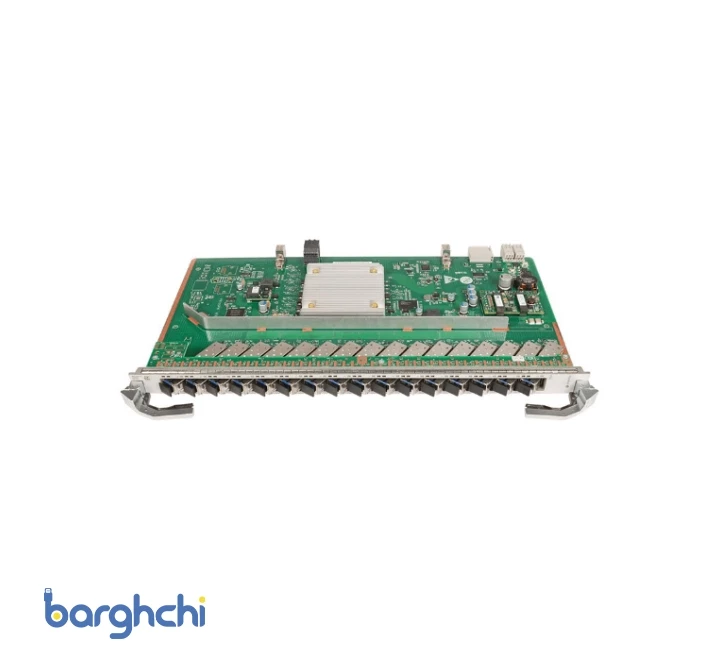

در ادامه بهتر است اطلاعاتی را در مورد کاربرد OLT در اختیار شما قرار دهیم. کاربرد OLT شامل مدیریت و کنترل ترافیک و پهنای باند در شبکه‌های فیبر نوری است. این دستگاه با استفاده از پورت‌های xPON در بخش Downlink، داده‌ها را به سمت مشترکین ارسال می‌کند و از طریق Uplink‌های FE/GE/10GE و E1/STM-1، پهنای باند دیتا و Voice را دریافت می‌کند. این مورد را در نظر داشته باشید OLT همچنین به کمک لینک‌های نوری پرسرعت، ارتباط با شبکه‌های گسترده مانند اینترنت را فراهم می‌کند. در مخابرات ایران، بیشتر OLT‌های استفاده شده از سری MA5800 شرکت هواوی هستند که به مدیریت بهتر کابل‌کشی و تضمین ارتباطات پایدار و با کیفیت کمک می‌کنند.

OLT چیست؟

ODN چیست؟

ODN یا Optical Distribution Network، زیرساخت فیزیکی است که OLT (Optical Line Terminal) را به کاربران نهایی متصل می‌کند. این شبکه شامل کابل‌های فیبر نوری، تقسیم‌کننده‌ها و سایر اجزای نوری غیرفعال است که سیگنال‌های نوری را از OLT به چندین مقصد توزیع می‌کند. ODN به عنوان یک شبکه توزیع نوری، نقش حیاتی در انتقال داده‌ها از مرکز مخابرات به کاربران نهایی ایفا می‌کند و به این ترتیب، امکان دسترسی به اینترنت و سایر خدمات را فراهم می‌نماید.

ODN به دلیل عملکرد غیرفعال خود، نیازی به منابع انرژی خارجی ندارد که این ویژگی باعث کاهش هزینه‌های عملیاتی و افزایش اطمینان در عملکرد شبکه می‌شود. این شبکه می‌تواند در توپولوژی‌های مختلفی مانند نقطه به نقطه یا نقطه به چند نقطه طراحی شود تا نیازهای مختلف شبکه و سناریوهای استقرار را برآورده کند. در نهایت باید به این نکته هم اشاره کنیم که ODN معمولاً توسط ارائه‌دهندگان خدمات مدیریت می‌شود و از اتصال یکپارچه بین OLT و کاربران نهایی اطمینان حاصل می‌کند.

ODN چیست؟

تفاوت ONU،‌ ONT، ODN و OLT در شبکه فیبر نوری‌

در شبکه‌های فیبر نوری، هر یک از دستگاه‌های ONU، ONT، ODN و OLT نقش‌های خاص و مهمی را ایفا می‌کنند. ONU یا Optical Network Unit، سیگنال‌های نوری را به سیگنال‌های الکتریکی تبدیل می‌کند و به OLT متصل می‌شود. ONT یا Optical Network Terminal، مشابه مودم‌های الکتریکی عمل کرده و به عنوان واحد پایانه سمت کاربر در شبکه‌های فیبر نوری استفاده می‌شود. OLT یا Optical Line Terminal، دستگاهی است که در مرکز مخابرات قرار گرفته و وظیفه ارسال و مدیریت سیگنال‌های نوری به سمت دستگاه‌های ONT و ONU را بر عهده دارد. ODN یا Optical Distribution Network، زیرساخت فیزیکی است که OLT را به کاربران نهایی متصل می‌کند و شامل کابل‌های فیبر نوری و تقسیم‌کننده‌ها است.  در ادامه یک جدول درج خواهیم کرد و این دستگاه ها را از نظر پارامترهایی نظیر تفاوت در کربرد، تفاوت در مدیریت شبکه و تفاوت در کنترل سیگنال مقایسه خواهیم نمود.

تفاوت در کاربرد

در شبکه‌های فیبر نوری، هر یک از دستگاه‌های ONU، ONT، ODN و OLT کاربردهای خاص و مهمی دارند. ONU سیگنال‌های نوری را به سیگنال‌های الکتریکی تبدیل کرده و آن‌ها را به شبکه محلی متصل می‌کند. ONT به طور خاص برای کاربران نهایی طراحی شده و سیگنال‌های نوری را به سیگنال‌های الکتریکی تبدیل می‌کند تا دسترسی به اینترنت و خدمات دیگر را فراهم سازد. در ادامه بهتر است به سراغ OLT برویم. شایان ذکر است بدانید این دستگاه وظیفه ارسال و مدیریت سیگنال‌های نوری به سمت دستگاه‌های ONT و ONU را بر عهده دارد و در مرکز مخابرات قرار می‌گیرد. در انتها هم بهتر است شما را نسبت به کاربرد   ODN برویم. کاربرد این دستگاه سیگنال‌های نوری را بدون نیاز به تبدیل، توزیع می‌کند.

تفاوت در مدیریت ترافیک شبکه

در شبکه‌های فیبر نوری، مدیریت ترافیک شبکه توسط دستگاه‌های مختلفی انجام می‌شود که هر کدام نقش خاصی دارند. ONU یا Optical Network Unit، مسئول مدیریت ترافیک محلی و ارسال داده‌ها به OLT است. ONT یا Optical Network Terminal، ترافیک را در محل کاربر نهایی مدیریت می‌کند و به طور مستقیم با کاربران نهایی در ارتباط است. OLT یا Optical Line Terminal، در مرکز مخابرات قرار دارد و وظیفه مدیریت و کنترل ترافیک و پهنای باند را بر عهده دارد. در مقابل، ODN یا Optical Distribution Network، ترافیک نوری را بین OLT و کاربران نهایی توزیع می‌کند و به این ترتیب، امکان دسترسی به اینترنت و سایر خدمات را برای کاربران فراهم می‌سازد. این تفاوت‌ها در مدیریت ترافیک شبکه، نقش حیاتی هر یک از این دستگاه‌ها را در شبکه‌های فیبر نوری مشخص می‌کند.

تفاوت در کنترل سیگنال

در ابن بخش از محتوا تصمیم داریم به بررسی تفاوت ONU، ONT، ODN و OLT در شبکه فیبر نوری از نظر کنترل سیگنالدر شبکه‌های فیبر نوری، کنترل سیگنال‌ها به وسیله دستگاه‌های مختلفی انجام می‌شود که هر کدام نقش خاصی دارند. ONU و ONT هر دو وظیفه تبدیل سیگنال‌های نوری به سیگنال‌های الکتریکی را بر عهده دارند، اما ONT به طور خاص برای کاربران نهایی طراحی شده است.

فناوری OLT، سیگنال‌های استاندارد را به فرکانس و فریم‌های مورد استفاده در سیستم PON تبدیل می‌کند و نقش کلیدی در مدیریت و ارسال سیگنال‌ها به سمت دستگاه‌های ONT و ONU دارد. در مقابل، ODN به عنوان یک شبکه توزیع نوری، سیگنال‌های نوری را بدون نیاز به تبدیل توزیع می‌کند و به این ترتیب، امکان دسترسی به اینترنت و سایر خدمات را برای کاربران نهایی فراهم می‌سازد. این تفاوت‌ها در کنترل سیگنال، نقش حیاتی هر یک از این دستگاه‌ها را در شبکه‌های فیبر نوری مشخص می‌کند.

جمع‌بندی

هر یک از اجزای ONU، ONT، ODN و OLT در شبکه‌های فیبر نوری وظایف خاصی را بر عهده دارند که در کنار هم، زیرساختی کارآمد برای انتقال داده‌ها و ارائه خدمات فراهم می‌کنند. ONU و ONT مسئول تبدیل سیگنال‌ها و مدیریت ارتباط با کاربران هستند، در حالی که OLT مدیریت مرکزی شبکه و ارسال سیگنال‌ها را به عهده دارد. ODN نیز به عنوان زیرساختی غیر فعال، وظیفه توزیع سیگنال‌ها را بر عهده دارد. درک این تفاوت‌ها برای متخصصان و کاربران، بهینه‌سازی استفاده از فناوری فیبر نوری را ممکن می‌سازد و پایه‌ای برای پیشرفت در این حوزه به شمار می‌رود.

سوالات متداول

شبکه PON چیست؟

شبکه PON یا Passive Optical Network، یک فناوری مخابراتی است که از فیبرهای نوری برای ارائه دسترسی به اینترنت پرسرعت، خدمات ویدئویی و صوتی برای مشترکین استفاده می‌کند.

مودم Ont چیست؟

مودم ONT دستگاهی است که سیگنال‌های فیبر نوری را از ارائه‌دهنده خدمات اینترنت دریافت و به سیگنال های دیجیتال تبدیل می‌کند. ONT به عنوان یک پل بین شبکه فیبر نوری و شبکه محلی یا همان LAN شما عمل می نماید.
