BBU چیست و در سایت BTS چه جایگاهی دارد؟
BBU مخفف عبارت Baseband Unit و به معنای واحد پردازش بیسبند است. این تجهیز، بخش پردازشی تجهیزات دکل مخابرات BTS محسوب میشود و دادههای دیجیتال شبکه موبایل را پیش از ارسال به تجهیزات رادیویی پردازش میکند. اطلاعات دریافتی از کاربران هم پس از پردازش در BBU، از طریق شبکه انتقال به بخشهای بالاتر شبکه فرستاده میشود.
BBU مخابراتی معمولاً داخل رک، شلتر یا کابینت تجهیزات سایت نصب میشود و از طریق فیبر نوری به RRU متصل است. در این ساختار، آنتن ارسال و دریافت امواج را بر عهده دارد، RRU سیگنال رادیویی را پردازش میکند و BBU مدیریت داده، کنترل منابع رادیویی و هماهنگی عملکرد بخشهای مختلف سایت را انجام میدهد.
در بعضی معماریها، یک ماژول پردازش بیسبند میتواند چند RRU و چند سکتور را همزمان مدیریت کند. تعداد تجهیزاتی که به آن قابل اتصال است، به ظرفیت پردازشی BBU، نوع کارتها، تعداد پورتها، فناوری شبکه و لایسنسهای فعال بستگی دارد.

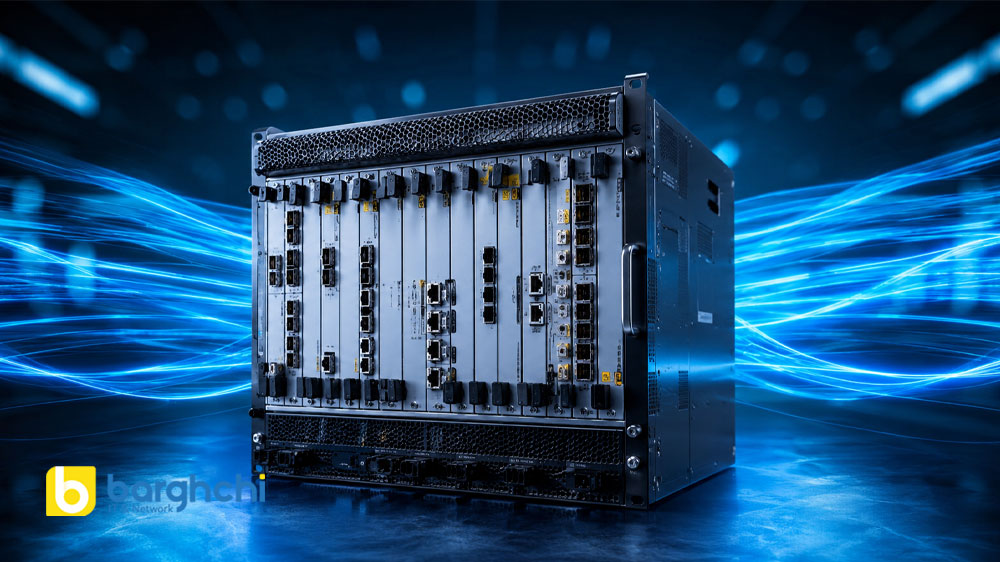

ماژول پردازشی BBU در سایت BTS چه کاری انجام میدهد؟
BBU دادههای دیجیتال شبکه موبایل را دریافت، پردازش و برای انتقال میان ماژول رادیویی RRU و شبکه Core آماده میکند. بخش عمدهای از کنترل ارتباط کاربران، تخصیص منابع رادیویی و نظارت بر عملکرد سایت هم در همین واحد انجام میشود.
1️⃣ پردازش سیگنالهای دیجیتال
BBU عملیات پردازش بیسبند (Baseband Processing) از جمله کدگذاری، رمزگشایی، مدولاسیون، دمدولاسیون و تصحیح خطا را انجام میدهد. این پردازشها داده را برای ارسال رادیویی آماده میکنند یا اطلاعات دریافتی از گوشی کاربران را به دادهای قابل استفاده برای شبکه تبدیل میکنند.
2️⃣ مدیریت منابع رادیویی و ترافیک کاربران
BBU منابع موجود در هر سلول را میان کاربران تقسیم میکند و برقراری تماس، اینترنت موبایل و سیگنالهای کنترلی را مدیریت میکند. ظرفیت کارتهای پردازشی، پهنای باند و لایسنسهای فعال، روی تعداد کاربران و میزان ترافیک قابل پشتیبانی اثر میگذارند.
3️⃣ همگامسازی و کنترل عملکرد سایت
BBU زمانبندی بخشهای مختلف سایت، ارتباط با RRU و وضعیت کارتها را کنترل میکند. آلارمهای مربوط به پاور، فن، لینک فیبر، کارتهای پردازشی و ارتباطات سایت نیز توسط این واحد ثبت و برای سامانه مدیریت شبکه ارسال میشود.
پس از پردازش، ترافیک کاربران از طریق شبکه انتقال یا بکهاول (Backhaul) به شبکه Core فرستاده میشود. در مسیر برگشت هم دادههای شبکه Core ابتدا وارد BBU میشوند و سپس برای ارسال از طریق RRU و آنتن آماده میشوند.
اجزای اصلی BBU کداماند؟
ساختار داخلی پردازش سگنال بیس بند بسته به برند و مدل متفاوت است، اما بیشتر تجهیزات BBU از چند بخش اصلی تشکیل شدهاند:
- کارت پردازش بیسبند: عملیات پردازش سیگنال، مدیریت سلولها و کنترل ظرفیت سایت را انجام میدهد.
- کارت کنترل و مدیریت: وضعیت سایر کارتها، تنظیمات سایت، آلارمها و ارتباط با سامانه مدیریت شبکه را کنترل میکند.
- کارت انتقال: ارتباط BBU با شبکه بکهاول و شبکه Core را از طریق رابطهایی مانند اترنت یا فیبر برقرار میسازد.
- ماژول پاور: برق ورودی را دریافت و ولتاژ موردنیاز کارتها و اجزای داخلی را تأمین میکند.
- پورتهای فیبر نوری: برای اتصال BBU به RRU یا RU و انتقال داده در مسیر فرانتهاول به کار میروند.
- فن و سیستم خنککننده: دمای کارتها و ماژولهای پردازشی را در محدوده مناسب نگه میدارد.
این اجزا داخل شلف یا رک BBU نصب میشوند. هنگام تعویض یا اضافهکردن کارت، باید سازگاری آن با شاسی، نسخه نرمافزار، ظرفیت دستگاه و مدل RRU بررسی شود؛ چون کارتهای برندها و سریهای مختلف معمولاً قابل جایگزینی مستقیم با یکدیگر نیستند.

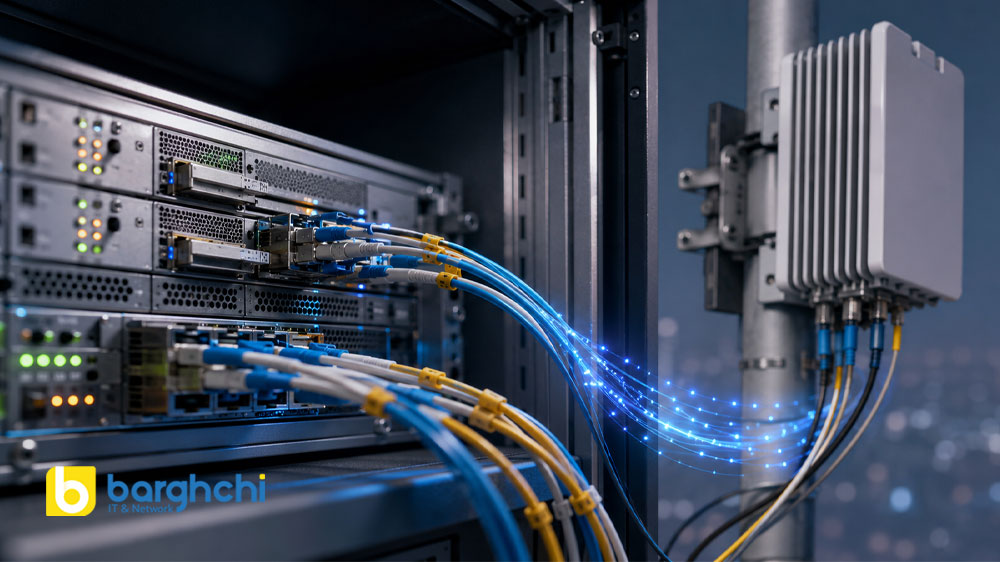

ارتباط BBU با RRU و نقش CPRI و eCPRI
BBU و RRU از طریق مسیر فرانتهاول (Fronthaul) با یکدیگر در ارتباط هستند. در این ساختار، BBU پردازش دیجیتال و کنترل شبکه را انجام میدهد و RRU وظیفه تبدیل سیگنال دیجیتال به سیگنال رادیویی و برعکس را بر عهده دارد.
این ارتباط معمولاً از طریق فیبر نوری برقرار میشود. فیبر، داده کاربران، اطلاعات کنترلی و سیگنالهای همگامسازی را میان دو تجهیز منتقل میکند؛ به همین دلیل، سلامت پورت نوری، ماژول فیبر نوری و کابل فیبر نوری برای عملکرد پایدار سایت اهمیت زیادی دارد.
در بسیاری از سایتهای 3G و 4G، ارتباط BBU و RRU بر پایه رابط CPRI انجام میشود. CPRI مخفف Common Public Radio Interface است و چارچوب انتقال اطلاعات میان بخش پردازشی و بخش رادیویی را مشخص میکند. اصطلاح «کابل CPRI» در بازار رایج است، هرچند CPRI در واقع نام رابط ارتباطی است و کابل فیبر نوری فقط بستر فیزیکی انتقال آن محسوب میشود.
در معماریهای جدیدتر، بهویژه در شبکههای 5G، از eCPRI استفاده میشود. eCPRI نسخه بهینهتر و مبتنی بر اترنت است که پهنای باند فرانتهاول را بهتر مدیریت میکند و برای معماریهای توزیعشده و مجازی مناسبتر است.
اگر ارتباط BBU و RRU قطع شود، ممکن است یک سکتور، یک سلول یا چند واحد رادیویی از سرویس خارج شوند. تعداد RRUهایی که قابل اتصال هستند نیز به مدل BBU، ظرفیت کارت پردازشی، تعداد پورتهای نوری و نوع فناوری شبکه بستگی دارد.
تفاوت BBU، RRU، DU و CU چیست؟
BBU، RRU، DU و CU در مسیر پردازش دادههای شبکه موبایل قرار دارند، اما وظیفه و محل استقرار هرکدام متفاوت است. BBU پردازش بیسبند را انجام میدهد، RRU با سیگنال رادیویی سروکار دارد و در معماریهای جدید، بخشی از وظایف پردازشی میان DU و CU تقسیم شده است.
| تجهیز | وظیفه اصلی | محل نصب | نوع ارتباط |
| BBU | پردازش بیسبند، مدیریت ترافیک و کنترل منابع رادیویی | رک، شلتر یا مرکز پردازشی | اتصال به RRU و شبکه انتقال |
| RRU | تبدیل، پردازش و تقویت سیگنال رادیویی | نزدیک آنتن یا بالای دکل | اتصال به BBU و آنتن |
| DU | اجرای پردازشهای نزدیک به بخش رادیویی | سایت یا مرکز لبه شبکه | اتصال به RU و CU |
| CU | مدیریت لایههای بالاتر و تجمیع چند DU | مرکز تجمیع یا دیتاسنتر | اتصال به DU و شبکه Core |
تفاوت اصلی BBU و RRU در نوع پردازش نهفته است؛ BBU دادههای دیجیتال را مدیریت میکند، در حالی که RRU سیگنال را روی فرکانس رادیویی تبدیل و تقویت میکند. DU و CU هم جایگزین مستقیم BBU نیستند، بلکه توابع پردازشی آن را در معماریهای جدید میان دو بخش تقسیم میکنند.
این تغییر معماری در نسلهای مختلف شبکه به مرور شکل گرفته است؛ به همین دلیل، در بخش بعد جایگاه BBU در شبکههای 2G، 3G، 4G و 5G را بررسی میکنیم.
جایگاه BBU در شبکههای 2G، 3G، 4G و 5G
نقش BBU با تغییر نسلهای شبکه موبایل گستردهتر و منعطفتر شده است. در شبکههای 2G و 3G، بیشتر پردازشهای بیسبند داخل تجهیزات اختصاصی ایستگاه پایه انجام میشد. با توسعه 4G، جداسازی BBU از RRU رایجتر شد و ارتباط میان این دو بخش از طریق فیبر نوری و کابل CPRI/eCPRI شکل گرفت.
در شبکه BBU ،4G LTE پردازش ترافیک کاربران، مدیریت منابع رادیویی، کنترل سلولها و ارتباط با شبکه Core را بر عهده دارد. یک BBU بسته به مدل و ظرفیت خود میتواند چند سلول یا RRU را همزمان مدیریت کند.
در شبکه 5G، ساختار پردازشی انعطاف بیشتری پیدا کرده است. بخشی از وظایف BBU در DU و بخش دیگری در CU اجرا میشود؛ این تقسیمبندی امکان استقرار پردازش در سایت، لبه شبکه یا دیتاسنتر را فراهم میکند.
در معماریهای C-RAN، چند واحد رادیویی از یک مرکز پردازشی مشترک استفاده میکنند. در Cloud RAN و Open RAN نیز بخشی از پردازشها بهصورت نرمافزاری و مجازی اجرا میشود. پس BBU در شبکههای جدید حذف نشده، فقط وظایف آن میان اجزای تخصصیتر تقسیم شده است.
این معماری پردازشی میتواند ظرفیت و مدیریت سایت را بهبود دهد، اما تأثیر واقعی آن به سختافزار، نرمافزار و طراحی شبکه بستگی دارد.
استعلام قیمت از برقچی فروش همکاری و سازمانی | واردات کالاهای تخصصی
BBU چه تأثیری بر ظرفیت و کیفیت شبکه موبایل دارد؟
ظرفیت BBU مشخص میکند سایت چه تعداد سلول، سکتور و RRU را میتواند مدیریت کند. این ظرفیت به نوع کارتها، تعداد پورتها، پهنای باند و لایسنسهای فعال وابسته است.
BBU مناسب میتواند مدیریت ترافیک و پایداری سرویس را بهبود دهد، اما افزایش پوشش مستقیماً به آنتن، توان RRU، فرکانس و طراحی سایت بستگی دارد. به همین دلیل، هنگام خرید یا ارتقای BBU باید ظرفیت پردازشی و سازگاری آن با تجهیزات سایت بررسی شود.
نکات مهم قبل از خرید BBU مخابراتی
برای خرید ماژول پردازشی BBU، قیمت و برند به تنهایی معیار کافی نیستند. دستگاه باید از نظر سختافزار، نرمافزار و ظرفیت با ساختار سایت BTS هماهنگ باشد.
🟡 سازگاری با RRU
مدل BBU باید از سری و مدل RRUهای نصبشده در سایت پشتیبانی کند. ناسازگاری میان این دو تجهیز میتواند مانع شناسایی RRU یا فعالشدن سلول شود.
🔵 پشتیبانی از تکنولوژی 3G، 4G یا 5G
پیش از خرید باید مشخص شود BBU برای کدام نسل شبکه استفاده خواهد شد. بعضی مدلها فقط از یک فناوری و برخی از چند نسل شبکه پشتیبانی میکنند.
🟡 ظرفیت پردازشی
ظرفیت BBU باید با تعداد سلولها، سکتورها، حاملها و میزان ترافیک سایت هماهنگ باشد. ظرفیت ناکافی، امکان توسعه شبکه را محدود میکند.
🔵 تعداد پورتهای CPRI/eCPRI
تعداد و نوع پورتهای فرانتهاول تعیین میکند چند RRU یا RU میتوان به دستگاه متصل کرد.
🟡 برند و مدل دستگاه
BBU هواوی، اریکسون، نوکیا و ZTE از ساختارهای اختصاصی استفاده میکنند. کارتها، شاسیها و ماژولهای این برندها معمولاً با هم قابل جایگزینی نیستند.
🔵 وضعیت نو یا استوک بودن
در تجهیزات استوک باید سابقه کارکرد، تعمیرشدگی، وضعیت ظاهری و امکان تست کامل دستگاه بررسی شود.
🟡 سلامت کارتها و ماژولها
کارت پردازشی، کارت کنترل، پاور، فن، پورتهای نوری و کانکتورها باید بدون خطا و آلارم باشند.
🔵 پشتیبانی از نرمافزار و لایسنس موردنیاز
نسخه نرمافزار و لایسنسهای فعال باید با فناوری، ظرفیت و قابلیتهای موردنیاز سایت مطابقت داشته باشند.
بررسی این موارد احتمال خرید تجهیز ناسازگار را کاهش میدهد و از هزینههای تعویض کارت، ارتقای لایسنس یا توقف راهاندازی سایت جلوگیری میکند.
🎯 جمعبندی؛ چرا BBU بخش پردازشی سایت BTS است؟
BBU واحد پردازش بیسبند سایت BTS است و دادههای دیجیتال را میان بخش رادیویی و شبکه Core مدیریت میکند. پردازش سیگنال، کنترل منابع رادیویی، مدیریت ترافیک و ارتباط با RRU از وظایف اصلی این تجهیز به شمار میروند.
در شبکههای BBU ،4G معمولاً بهعنوان واحد مرکزی پردازش سایت به کار میرود؛ اما در معماریهای 5G، بخشی از وظایف آن میان DU و CU تقسیم شده است. هنگام خرید BBU مخابراتی باید سازگاری با RRU، ظرفیت پردازشی، تعداد پورتها، نسل شبکه، سلامت کارتها و وضعیت نرمافزار را بررسی کرد. انتخاب درست BBU به عملکرد پایدار سایت و امکان توسعه تجهیزات رادیویی کمک میکند.
سوالات متداول
کابل CPRI اصطلاح رایج برای لینک فیبر میان BBU و RRU است. CPRI در اصل نام رابط ارتباطی این مسیر محسوب میشود.
خیر. در شبکههای جدید، بخشی از وظایف BBU میان DU و CU تقسیم میشود، اما این دو تجهیز معادل مستقیم BBU نیستند.
در 4G، BBU معمولاً واحد مرکزی پردازش سایت است. در 5G، وظایف آن میتوانند میان DU، CU و زیرساختهای مجازی توزیع شوند.
بله، اما تعداد RRUهای قابل اتصال به مدل BBU، ظرفیت کارتها، تعداد پورتها، نسل شبکه و لایسنسهای فعال بستگی دارد.
سازگاری با RRU، ظرفیت پردازشی، تعداد پورتها، نسل شبکه، برند، سلامت کارتها، وضعیت دستگاه و نرمافزار باید بررسی شوند.
