در هر شبکه‌ی نوری، انتقال دقیق و سریع اطلاعات وابسته به قطعه‌ای به نام ماژول فیبر نوری است. این ماژول همان بخش هوشمندی است که داده‌های الکتریکی را به نور تبدیل میکند تا اطلاعات با سرعت بالا از طریق کابل‌های فیبر نوری جابه‌جا شوند. اگر این ماژول به درستی انتخاب نشود، حتی بهترین تجهیزات شبکه هم نمی‌توانند عملکرد مطلوبی داشته باشند.
شناخت ساختار و ویژگی‌های ماژول، نخستین گام برای طراحی یا ارتقای یک شبکه پایدار است. در ادامه، با جزئیات بیشتری بررسی می‌کنیم ماژول فیبر نوری چیست، چه کاربردهایی دارد و چگونه می‌توان از میان انواع ماژول فیبرنوری مثل SFP، SFP+ ،QSFP و SFP28، بهترین گزینه را برای نیاز شبکه انتخاب کرد.

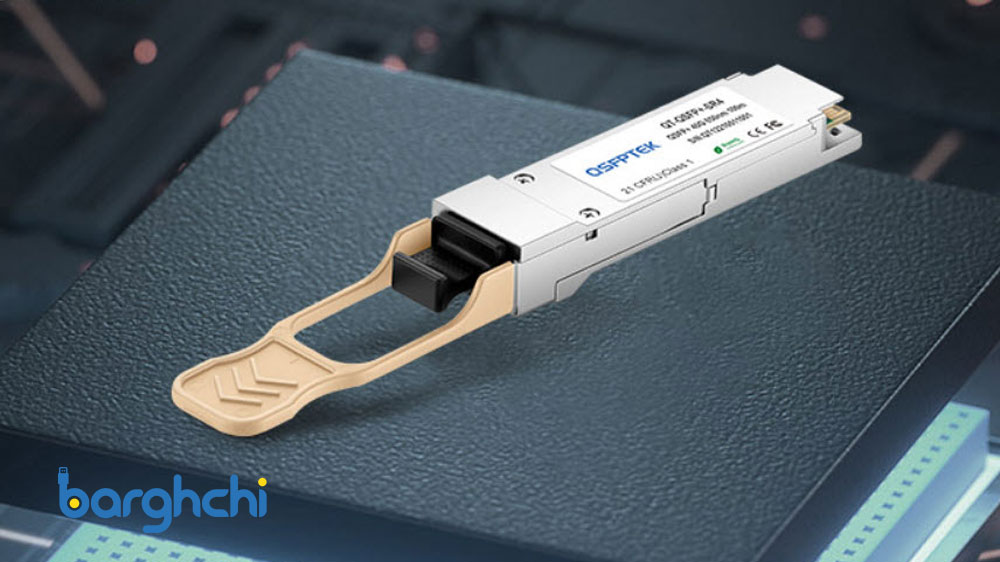

ماژول فیبر نوری چیست و چه کاربردی دارد؟
ماژول فیبر نوری (Optical Transceiver) یکی از اجزای اصلی در تجهیزات فیبر نوری است که بین دستگاه‌های الکترونیکی مانند سوئیچ‌ها، روترها و سرورها قرار می‌گیرد. این ماژول سیگنال‌های الکتریکی را به سیگنال نوری تبدیل میکند و دوباره به حالت اولیه بازمی‌گرداند تا داده‌ها بتوانند از طریق کابل فیبر نوری با سرعت و دقت بالا منتقل شوند.
عملکرد ماژول در شبکه بسیار تعیین‌کننده است؛ چون کیفیت انتقال داده فیبر نوری تا حد زیادی به نوع و توانایی آن بستگی دارد. هر ماژول برای ظرفیت، فاصله و نوع خاصی از فیبر طراحی شده است و اگر انتخاب به درستی انجام نشود، بازده کلی شبکه کاهش پیدا میکند.

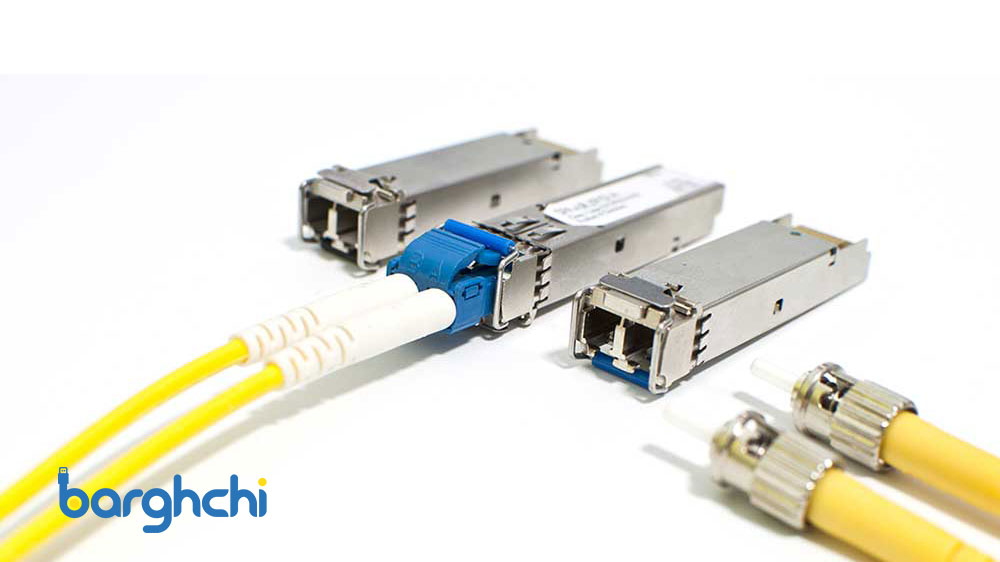

کاربرد ماژول فیبر نوری
ماژولها در محیط‌هایی استفاده می‌شوند که نیاز به ارتباط پایدار و سرعت بالا وجود دارد؛ مانند مراکز داده، سازمان‌های بزرگ، شرکت‌های خدمات اینترنتی و زیرساختهای مخابراتی. در این سیستم‌ها، ماژولها وظیفه دارند ارتباط بین تجهیزات را در فواصل کوتاه یا بلند برقرار کنند.
به عنوان مثال، در یک شبکه سازمانی ممکن است ماژول فیبر نوری SFP یا SFP+ برای ارتباط بین سوئیچ‌های داخلی استفاده شوند، در حالی که در شبکه‌های گسترده‌تر، مدل‌هایی مانند QSFP یا CFP برای انتقال داده در فواصل طولانی‌تر به کار می‌روند.
سازگاری بین ماژول و نوع کابل هم اهمیت زیادی دارد؛ چون برخی برای Single Mode طراحی شده‌اند و برخی برای Multi Mode. همچنین نوع کانکتور (LC، SC یا ST) باید با تجهیزات موجود هماهنگ باشد تا نصب و کارکرد به درستی انجام شود.
به طور خلاصه، ماژول فیبر نوری بخش مهمی از هر شبکه نوری است که با تبدیل داده‌ها میان سیگنال‌های الکتریکی و نوری، زمینه‌ی ارتباط سریع و پایدار را فراهم میکند.
انواع ماژول فیبر نوری
در شبکه‌های نوری، هر نوع ماژول فیبر نوری برای هدف و شرایط خاصی طراحی شده است. تفاوت آنها در سرعت انتقال، نوع فیبر، فاصله قابل پشتیبانی و فرم‌فکتور باعث می‌شود انتخاب درست ماژول نقش مستقیمی در عملکرد شبکه داشته باشد.
پیش از بررسی جزئیات هر مدل، جدول زیر مقایسه‌ای کلی از انواع ماژول فیبر نوری ارائه می‌دهد تا دید دقیقی نسبت به کاربرد و ویژگی‌های هر خانواده پیدا کنید.
| نوع ماژول | سرعت‌های رایج | نوع فیبر پشتیبانی | بردهای مرسوم* | طول موج (Wavelength) | کانکتور رایج | کاربرد شاخص |
|---|---|---|---|---|---|---|
| SFP / eSFP | 1Gbps | Single Mode / Multi Mode | MM: تا 550m – SM: تا 10km | 850nm / 1310nm / 1550nm | LC | سوئیچ‌های لبه، لینک‌های دسترسی |
| SFP+ | 10Gbps | Single Mode / Multi Mode | MM: ~300m – SM: 10–40km | 850nm / 1310nm / 1550nm | LC | سرورها، لینک‌های تجمیع (Aggregation) |
| SFP28 | 25Gbps | Single Mode / Multi Mode | MM: ~100m – SM: 10–25km | 850nm / 1310nm | LC | شبکه‌های نسل جدید، ToR در مراکز داده |
| XFP | 10Gbps | عمدتاً Single Mode | 10 / 40 / 80km | 1310nm / 1550nm | LC | زیرساختهای قدیمیتر 10G، شبکه‌های مخابراتی |
| QSFP | 40Gbps | Single Mode / Multi Mode | MM: ~100–150m – SM: تا چند کیلومتر | 850nm / 1310nm | MPO/MTP یا LC (بسته به مدل) | Backbone داخلی، ارتباط بین سوئیچ‌های Core |
| QSFP+ | 40Gbps | Single Mode / Multi Mode | مشابه QSFP | 850nm / 1310nm | MPO/MTP | تجمیع ترافیک، مراکز داده |
| CXP | 100Gbps (برخی مدلها 120G) | Multi Mode | ده‌ها تا چندصد متر | 850nm | MPO/MTP | رک‌های پرتراکم، اتصال‌های کوتاه در دیتا سنتر |
| CFP | 100Gbps | Single Mode | 10 / 40 / 80km | 1310nm / 1550nm | LC یا MPO (بسته به نسخه) | مخابرات، WAN، ارتباطات بین شهری |
1.SFP
که مخفف Small Form-factor Pluggable است، یکی از متداول‌ترین ماژولهای فیبر نوری در شبکه‌هاست. این ماژول کوچک و انعطاف‌پذیر برای سرعت‌های تا ۱ گیگابیت بر ثانیه طراحی شده و معمولاً در سوئیچ‌ها، روترها و تجهیزات دسترسی به کار می‌رود.
اگر شبکه‌ای دارید که فاصله‌ی انتقال آن زیاد نیست و می‌خواهید با هزینه‌ی منطقی ارتباطی پایدار داشته باشید، SFP انتخاب مناسبی است.
مدل eSFP نسخه‌ی بهبود‌یافته‌ی آن است که مصرف انرژی پایین‌تر و پایداری حرارتی بیشتری دارد. هر دو مدل از کانکتور LC استفاده میکنند و با فیبر Single Mode یا Multi Mode بسته به نوع پروژه سازگار هستند.

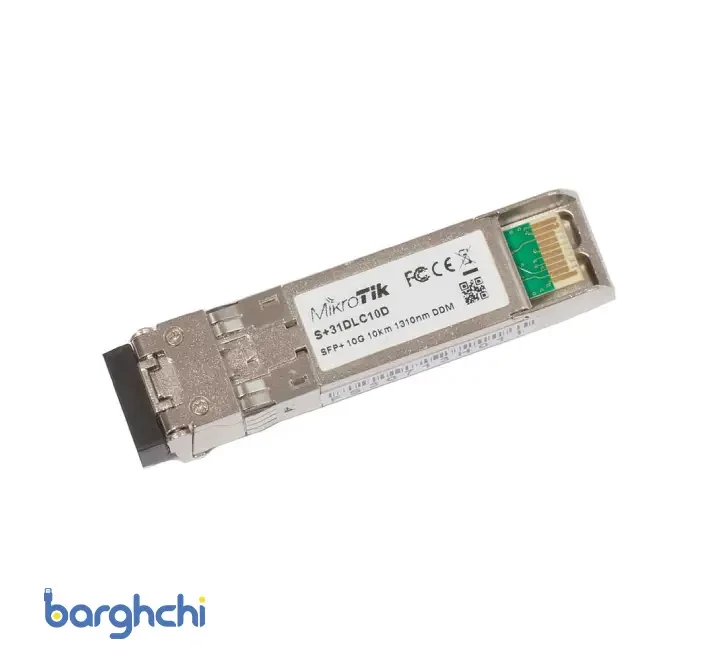

2. SFP+
SFP+ نسخه‌ی پیشرفته‌ی SFP است و از سرعت ۱۰ گیگابیت بر ثانیه پشتیبانی میکند. این ماژول در مراکز داده، سرورها و شبکه‌هایی با ترافیک بالا کاربرد گسترده‌ای دارد.
مزیت بزرگ SFP+ این است که فرم فکتور مشابه SFP دارد؛ یعنی بدون تغییر در طراحی تجهیزات، می‌توان شبکه را از ۱Gbps به ۱۰Gbps ارتقا داد.
در حالت Multi Mode تا چندصد متر و در Single Mode تا چندین کیلومتر داده را منتقل میکند و همچنان از کانکتور LC بهره می‌برد.
3. SFP28
SFP28 نسخه‌ای جدیدتر از خانواده‌ی SFP است که برای سرعت ۲۵ گیگابیت بر ثانیه طراحی شده. این ماژول بیشتر در رک‌های سرور و شبکه‌های نسل جدید استفاده می‌شود، جایی که نیاز به سرعت بالا در فضای فشرده وجود دارد.
اگر ساختار شبکه‌تان بر پایه‌ی طراحی ToR (Top of Rack) یا Leaf-Spine است، SFP28 انتخاب ایده‌آلی محسوب می‌شود. این مدل امکان ارتقا به لینک‌های ۵۰ یا ۱۰۰ گیگابیتی را نیز فراهم میکند و گزینه‌ای آینده‌نگرانه است.
4. XFP
XFP یکی از نخستین ماژولهای ۱۰ گیگابیتی است که قبل از SFP+ به بازار آمد. اندازه‌ی آن کمی بزرگ‌تر است اما عملکرد مشابهی دارد. امروزه XFP بیشتر در شبکه‌های مخابراتی یا تجهیزات قدیمیتر به کار می‌رود. اگر پروژه‌ی شما با نسل‌های جدید شبکه هم‌خوانی دارد، بهتر است به‌جای XFP از SFP+ استفاده کنید که هم اقتصادی‌تر است و هم مصرف انرژی پایین‌تری دارد.
در برقچی بخوانید :مقایسه ماژول فیبر نوری SFP-10G-SR و SFP-10G-LR5. QSFP
QSFP که مخفف Quad Small Form-factor Pluggable است، چهار کانال مستقل انتقال داده دارد و می‌تواند تا ۴۰ گیگابیت بر ثانیه داده جابه‌جا کند. این ماژول معمولاً در بخش‌های اصلی شبکه (Core) برای اتصال بین سوئیچ‌ها یا در مسیرهای پرظرفیت استفاده می‌شود. در برخی مدلها می‌توان یک QSFP را با کابل‌های مخصوص به چهار پورت SFP+ تقسیم کرد (Breakout)، که انعطاف بالایی برای طراحی شبکه فراهم میکند.
6. QSFP+
QSFP+ نسل بهینه‌شده‌ی QSFP است و با همان فرم فکتور، عملکرد سریع‌تر و پایدارتری ارائه می‌دهد. این مدل برای شبکه‌های ۴۰ گیگابیتی در مراکز داده‌ی بزرگ و محیط‌هایی با حجم زیاد ترافیک کاربرد دارد. در فواصل کوتاه تا متوسط عملکرد بسیار خوبی دارد و معمولاً از کانکتور MPO/MTP استفاده میکند. انتخاب بین QSFP و QSFP+ بیشتر به نسل تجهیز و پشتیبانی پورت‌ها بستگی دارد.
7. CXP
ماژول CXP برای سرعت‌های ۱۰۰ گیگابیت بر ثانیه طراحی شده و معمولاً در فواصل کوتاه، مانند اتصال بین رک‌های سرور (Rack-to-Rack) استفاده می‌شود.
این ماژول تراکم پورت بالایی دارد و در شبکه‌های Multi Mode با کانکتور MPO/MTP کار میکند. اگر در مرکز داده به دنبال ارتباط داخلی پرسرعت با حداقل فضای اشغالی هستید، CXP گزینه‌ای مناسب است.
8. CFP
CFP از ماژولهای قدرتمند برای انتقال داده‌های ۱۰۰ گیگابیتی در فواصل طولانی است. این مدل بیشتر در شبکه‌های مخابراتی و ارتباطات بین‌شهری استفاده می‌شود.
CFP در چند نسل مختلف عرضه شده است: CFP، CFP2 و CFP4 که هرکدام اندازه و توان متفاوتی دارند. نسخه‌های جدیدتر کوچک‌تر و کارآمدترند. این ماژولها معمولاً با فیبر Single Mode و کانکتور LC یا MPO کار میکنند و برای مسیرهای طولانی یا ارتباط بین مراکز داده گزینه‌ای ایده‌آل هستند.
Single Mode و Multi Mode؛ انتخاب بستر مناسب
انتخاب نوع فیبر نوری از مهم‌ترین مراحل در خرید ماژول فیبر نوری است. هر دو نوع Single Mode و Multi Mode وظیفه‌ی انتقال داده از طریق نور را بر عهده دارند، اما تفاوت در قطر هسته، طول موج انتقال و نحوه‌ی انتشار نور باعث می‌شود هرکدام برای کاربرد متفاوتی مناسب باشند.
| نوع فیبر | قطر هسته (Core) | طول موج رایج (Wavelength) | برد معمول | هزینه کابل / ماژول | کاربرد متداول |
| Single Mode (SM) | باریک (حدود 9 میکرون) | 1310nm / 1550nm | بلند – تا چند ده کیلومتر | بالاتر | ارتباط بین ساختمان‌ها، شهرها یا لینک‌های Backbone |
| Multi Mode (MM) | پهن‌تر (50 تا 62.5 میکرون) | 850nm (گاهی 1300nm) | کوتاه تا متوسط – از چند ده تا چندصد متر | پایین‌تر | ارتباط داخل رک، اتاق سرور یا بین طبقات ساختمان |
در فیبر Single Mode، نور در یک مسیر مستقیم با استفاده از لیزر (Laser Source) و طول موج‌های بالاتر مانند 1310 یا 1550 نانومتر حرکت میکند. این ویژگی موجب کاهش افت سیگنال و افزایش فاصله‌ی انتقال می‌شود. در مقابل، Multi Mode از منبع نوری LED یا VCSEL با طول موج حدود 850 نانومتر استفاده میکند که برای فواصل کوتاه مناسب‌تر است، اما در مسیرهای طولانی دچار پاشش و تداخل سیگنال می‌شود.
در شبکه‌های سازمانی، معمولاً Multi Mode برای ارتباط داخلی ساختمان‌ها و اتاق سرور به‌کار می‌رود، در حالی‌که Single Mode برای ارتباط بین ساختمان‌ها، شهرها یا مسیرهای اصلی شبکه (Backbone) انتخاب می‌شود.
⚙️ ماژول و فیبر باید از یک نوع باشند. استفاده از ماژول Single Mode با کابل Multi Mode (یا برعکس) باعث افت شدید کیفیت یا قطع کامل لینک می‌شود.
همچنین هنگام انتخاب ماژول به نوع کانکتور نیز توجه کنید. بیشتر ماژولهای جدید از LC استفاده میکنند، اما در زیرساختهای قدیمیتر هنوز SC یا ST دیده می‌شود. هماهنگی نوع کانکتور بین ماژول و کابل برای حفظ پایداری ارتباط ضروری است.
عوامل مؤثر در انتخاب ماژول فیبر نوری
پیش از خرید ماژول فیبر نوری (ماژول SFP)، باید بدانید هر ماژول برای هدف خاصی طراحی شده است. نوع فیبر، سرعت، برد انتقال و حتی نوع کانکتور، می‌تواند نتیجه‌ی عملکرد شبکه را تغییر دهد. در این بخش با مهم‌ترین معیارهایی آشنا می‌شوید که به انتخاب دقیق‌تر کمک میکنند.
1. نوع فیبر نوری
اولین گام، مشخص‌کردن نوع بستر شبکه است. ماژولها برای دو نوع Single Mode و Multi Mode طراحی می‌شوند:
- Single Mode برای فواصل طولانی‌تر و شبکه‌های بین‌شهری یا بین‌ساختمانی استفاده می‌شود.
- Multi Mode گزینه‌ای اقتصادی‌تر برای فواصل کوتاه‌تر، مثل ارتباط داخل ساختمان یا مرکز داده است.
عدم تطابق ماژول با نوع فیبر، باعث افت سیگنال و از کار افتادن لینک خواهد شد.
2. سرعت انتقال داده
هر ماژول حداکثر نرخ انتقال مشخصی دارد. برای مثال SFP تا ۱Gbps، SFP+ تا ۱۰Gbps و SFP28 تا ۲۵Gbps را پشتیبانی میکند. انتخاب سرعت باید بر اساس ظرفیت پورت دستگاه، حجم ترافیک و آینده‌نگری شبکه انجام شود.
3. مسافت انتقال
ماژولها بر اساس برد کاری به چند گروه تقسیم می‌شوند:
- SR (Short Range): برای فواصل کوتاه (چند ده تا چند صد متر) در فیبر Multi Mode.
- LR (Long Range): برای فواصل تا چند کیلومتر در فیبر Single Mode.
- ER/ZR: برای ارتباطات بلندمدت تا ده‌ها کیلومتر.
برد مورد نیاز باید پیش از خرید با مسیر کابل‌کشی شبکه هماهنگ شود.
4. پروتکل‌های پشتیبانی‌شده
برخی ماژولها تنها از پروتکل Ethernet پشتیبانی میکنند، در حالی‌که برخی دیگر با Fibre Channel یا SONET/SDH نیز سازگارند. بررسی سازگاری پروتکل‌ها با دستگاه میزبان از بروز خطا در پیکربندی شبکه جلوگیری میکند.
در برقچی بخوانید :آموزش نصب ماژول فیبر نوری + حذف آن5. کیفیت ساخت و برند
ماژولهای برند معتبر معمولاً تست‌های حرارتی، نوری و الکتریکی را با دقت بالاتری پشت سر می‌گذارند. کیفیت ساخت بالا به معنی پایداری بیشتر لینک و کاهش نرخ خطاست. در خریدهای سازمانی، توجه به گارانتی ماژول فیبر نوری و خدمات پشتیبانی اهمیت ویژه دارد.
6. نوع اتصال (کانکتور)
ماژولها بسته به طراحی، از کانکتورهای LC، SC یا ST استفاده میکنند.
- LC: رایجترین نوع در ماژولهای جدید.
- SC: در تجهیزات قدیمیتر یا صنعتی.
- ST: برای کاربردهای خاص و مقاومتر در برابر لرزش.
انتخاب نوع کانکتور باید مطابق با کابل‌ها و تجهیزات موجود باشد.
7. قیمت و هزینه نهایی
در ارزیابی هزینه، تنها قیمت ماژول معیار نیست. هزینه کابل مناسب، پچ‌کورد، نگهداری و تعویض احتمالی نیز باید در نظر گرفته شود. گاهی استفاده از ماژول با ظرفیت بالاتر، در بلندمدت مقرون‌به‌صرفه‌تر از چند لینک موازی با ظرفیت کمتر است.
🎯 جمع‌بندی
ماژول فیبر نوری یکی از اجزای کلیدی در ساختار شبکه‌های مدرن است. این ماژول با تبدیل سیگنال‌های الکتریکی به نوری و بالعکس، امکان انتقال داده فیبر نوری را با کمترین تأخیر و بیشترین پایداری فراهم میکند. عملکرد و کیفیت ارتباط شبکه تا حد زیادی به نوع ماژولی بستگی دارد که انتخاب می‌کنید.
در میان انواع ماژول فیبرنوری مانند SFP، SFP+، QSFP، SFP28، CXP و CFP هرکدام متناسب با نیاز خاصی طراحی شده‌اند؛ از لینک‌های کوتاه و اقتصادی تا ارتباطات پرظرفیت و مسافت‌های طولانی. برای انتخاب درست، باید عواملی مانند نوع فیبر نوری (Single Mode یا Multi Mode)، سرعت انتقال داده، مسافت انتقال، نوع کانکتور (LC، SC یا ST) و کیفیت ساخت را با دقت بررسی کرد.
رعایت اصول نصب و نگهداری ماژول فیبر نوری نیز تأثیر زیادی بر عملکرد پایدار شبکه دارد. تمیز نگه داشتن کانکتورها، استفاده از درپوش‌های محافظ و حفظ شرایط دمای مناسب، از مهم‌ترین اقدامات در نگهداری است.
در نهایت، انتخاب ماژول مناسب بخشی از یک تصمیم فنی هوشمندانه است. شناخت دقیق ویژگی‌ها و استانداردهای هر مدل، به شما کمک میکند شبکه‌ای سریع، ایمن و قابل اعتماد بسازید.
برای مشاهده و خرید انواع ماژولهای فیبر نوری با گارانتی معتبر و مشاوره تخصصی، می‌توانید به فروشگاه اینترنتی برقچی مراجعه کنید.
سوالات متداول
تفاوت اصلی این مدلها در سرعت انتقال داده است.
- SFP تا ۱ گیگابیت بر ثانیه،
- SFP+ تا ۱۰ گیگابیت بر ثانیه،
- QSFP و QSFP+ تا ۴۰ و ۱۰۰ گیگابیت بر ثانیه را پشتیبانی میکنند.
انتخاب بین آنها به ظرفیت شبکه و نوع تجهیزات مورد استفاده بستگی دارد.
برای نصب ماژول فیبر نوری، کافی است ماژول را در پورت مخصوص دستگاه (مانند سوئیچ یا روتر) قرار دهید و سپس کابل فیبر نوری با کانکتور مناسب (LC، SC یا ST) را به آن متصل کنید. پیش از اتصال، از تمیز بودن سطح کانکتور و فیبر اطمینان حاصل کنید تا افت سیگنال رخ ندهد.
بله. اغلب برندهای معتبر برای محصولات خود گارانتی ماژول فیبر نوری ارائه میدهند. این گارانتی معمولاً شامل خرابیهای ناشی از نقص ساخت و عملکرد ناپایدار است. خرید از فروشگاههای معتبر، اطمینان بیشتری از اصالت و خدمات پس از فروش ایجاد میکند.
رایجترین کانکتورها در ماژولها LC، SC و ST هستند:
- LC: کوچک، پرکاربرد و مناسب فضاهای محدود (در بیشتر ماژولهای جدید).
- SC: مقاومتر و رایج در زیرساختهای قدیمیتر.
- ST: با قفل چرخشی، مناسب محیطهای صنعتی یا پرلرزش.
انتخاب نوع کانکتور باید با کابل و پورت شبکه هماهنگ باشد.
