کابل شبکه FTP چیست؟ آشنایی با ساختار F/UTP
در ساختار کابل شبکه FTP، چهار زوج سیم مسی به هم تابیده داخل یک لایه فویل کلی قرار میگیرند. این فویل دور مجموعه زوجها کشیده شده است، اما هر زوج محافظ جداگانه ندارد. حرف F نشاندهنده فویل کلی و عبارت UTP به معنی زوجهای بدون محافظ مجزا است.
فویل، اثر تداخل الکترومغناطیسی (EMI) ناشی از کابل برق، تابلو برق، موتور، آسانسور و تجهیزات الکتریکی را کاهش میدهد. به همین دلیل، F/UTP در بازار با عنوان کابل شبکه فویلدار یا کابل شبکه ضد نویز نیز شناخته میشود؛ هرچند هیچ کابلی نمیتواند تمام تداخلهای محیطی را بهطور کامل حذف کند.
در بسیاری از کابلهای F/UTP، یک سیم تخلیه یا Drain Wire کنار فویل قرار دارد. این سیم به حفظ پیوستگی محافظ و اتصال آن به تجهیزات شیلددار کمک میکند. عملکرد نهایی کابل به مسیر کابلکشی، کیفیت اتصال به سوکت، کیستون و پچپنل و اجرای صحیح سیستم ارت بستگی دارد.

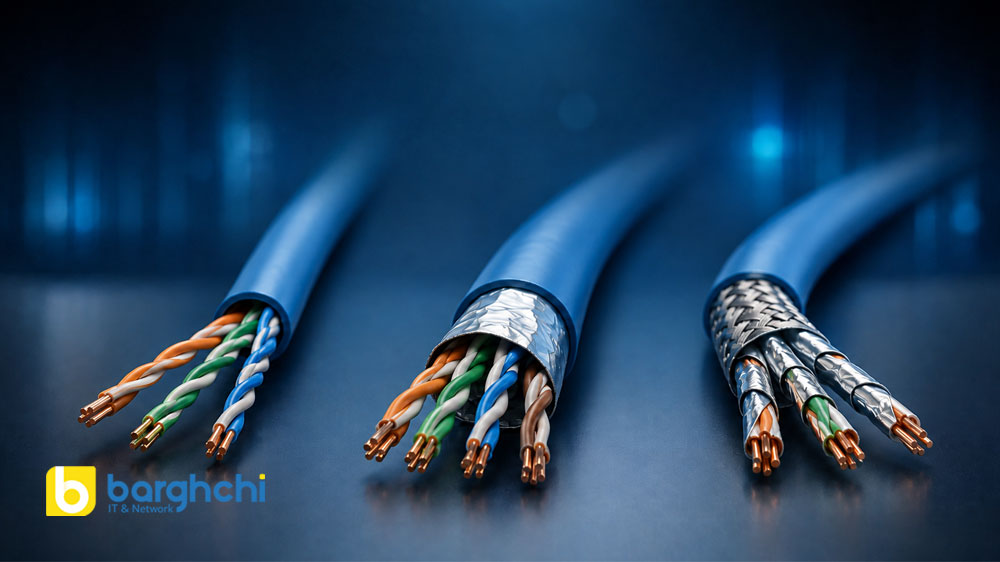

ساختار کابلهای U/UTP، F/UTP و S/FTP چه تفاوتی دارد؟
تفاوت این کابلها به نوع محافظ کلی و پوشش هر زوج سیم مربوط میشود. افزایش لایههای محافظ معمولاً مقاومت کابل را در برابر تداخل بیشتر میکند؛ البته نتیجه نهایی به کیفیت کابل، تجهیزات اتصال و اجرای صحیح سیستم شیلد بستگی دارد.
1️⃣ کابل U/UTP
تفاوت کابل FTP و UTP دراین است که کابل U/UTP هیچ فویل یا شیلدی دور مجموعه سیمها و زوجها ندارد. کاهش نویز در این کابل بیشتر به کمک تابیدگی زوجسیمها انجام میشود. انعطافپذیری، قیمت کمتر و نصب سادهتر، آن را به گزینهای رایج برای خانه، دفتر کوچک و محیطهای کمنویز تبدیل کرده است.
2️⃣ کابل F/UTP چیست
F/UTP همان ساختاری است که در بازار بیشتر با نام FTP شناخته میشود. فویل کلی آن در محیطهای دارای نویز متوسط، محافظت بیشتری نسبت به U/UTP ایجاد میکند، اما زوجها شیلد جداگانه ندارند.
3️⃣ کابل S/FTP چیست
در کابل S/FTP یک شیلد بافتهشده دور مجموعه کابل قرار دارد و هر زوج سیم نیز فویل جداگانه دارد. این ساختار برای محیطهای صنعتی و مسیرهای دارای تداخل شدید مناسبتر است، اما ضخامت، قیمت و حساسیت نصب آن نیز بیشتر خواهد بود.

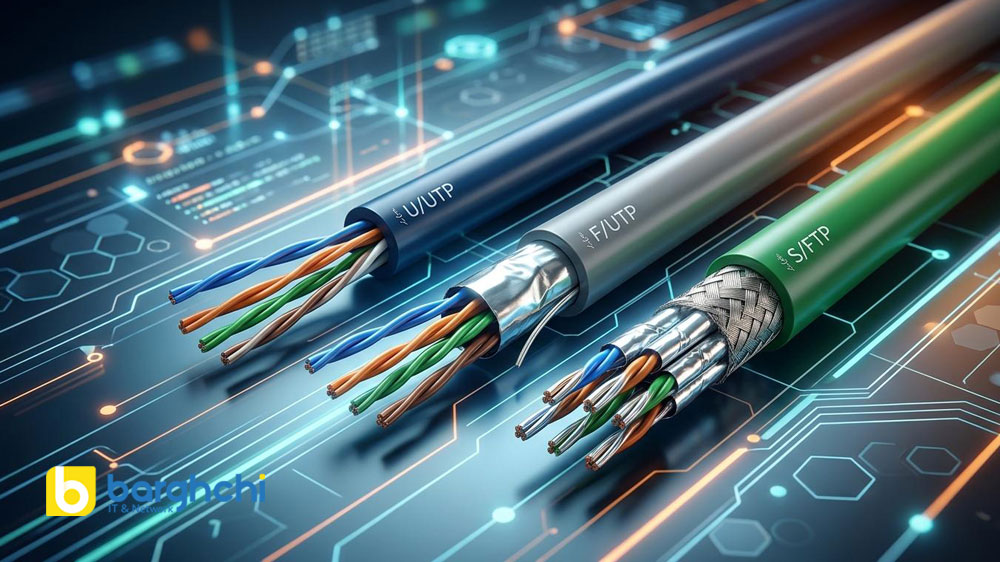

4️⃣ تفاوت F/UTP، F/FTP و S/FTP
در F/UTP فقط یک فویل کلی وجود دارد. در F/FTP، علاوه بر فویل کلی، هر زوج نیز فویل جداگانه دارد. در S/FTP، محافظ کلی از نوع شیلد بافتهشده است و هر زوج با فویل پوشانده میشود. این نامگذاری، ساختار واقعی کابل شبکه SFTP (شیلددار) و بدون شیلد را مشخص میکند.
تفاوت کابل UTP، FTP و SFTP در یک نگاه
| معیار مقایسه | U/UTP | F/UTP یا FTP | S/FTP یا SFTP |
| نوع محافظ کلی | بدون فویل یا شیلد | یک لایه فویل کلی | شیلد بافتهشده کلی |
| محافظ جداگانه زوجها | ندارد | ندارد | هر زوج دارای فویل جداگانه است |
| مقاومت نسبی در برابر نویز | مناسب محیطهای کمنویز | مناسب محیطهای دارای نویز متوسط | مناسب محیطهای پرنویز |
| قیمت | معمولاً کمتر | متوسط | معمولاً بیشتر |
| ضخامت و انعطافپذیری | نازکتر و منعطفتر | کمی ضخیمتر | ضخیمتر و کمانعطافتر |
| الزامات ارت و همبندی | برای محافظ کابل به همبندی اختصاصی نیاز ندارد | پیوستگی فویل و همبندی اصولی باید حفظ شود | پیوستگی شیلد و همبندی اصولی باید حفظ شود |
| دشواری نصب | سادهتر | متوسط | بیشتر و حساستر |
| تجهیزات اتصال | سوکت و کیستون بدون شیلد | سوکت، کیستون و پچپنل شیلددار | تجهیزات شیلددار سازگار |
| محیط مناسب | خانه و دفتر کمنویز | اداره، ساختمان تجاری و مسیرهای دارای نویز متوسط | محیط صنعتی، موتورخانه و مسیرهای دارای نویز شدید |
این جدول یک مقایسه کلی ارائه میدهد. انتخاب نهایی باید بر اساس شدت واقعی نویز، مسیر کابلکشی، بودجه و امکان اجرای صحیح تجهیزات شیلددار انجام شود.
برای محیط خود کابل U/UTP، F/UTP یا S/FTP انتخاب کنیم؟
پس از اینکه مشخص شد کابل شبکه FTP چیست و چه ساختاری دارد، باید بررسی کنیم این کابل برای کدام محیطها انتخاب مناسبی است. برای پاسخ به این سؤال که کابل FTP برای چه جاهایی مناسب است، باید شدت نویز، مسیر کابلکشی و امکان اجرای تجهیزات شیلددار بررسی شود. کابل گرانتر همیشه انتخاب بهتری نیست؛ بهویژه زمانی که زیرساخت مناسب برای آن وجود ندارد.
1️⃣ خانه و دفتر کوچک
در خانه یا دفتر کوچکی که کابل شبکه از مسیر استاندارد و دور از کابل برق عبور میکند، U/UTP معمولاً گزینه مناسبی است. این کابل قیمت کمتر، انعطاف بیشتر و نصب سادهتری دارد.
در محیط اداری دارای UPS، تابلو برق، تجهیزات تهویه یا مسیرهای شلوغ، F/UTP میتواند انتخاب مطمئنتری باشد. بنابراین، استفاده از کابل FTP برای محیط اداری به شرایط واقعی کابلکشی بستگی دارد.
2️⃣ دوربین مداربسته تحت شبکه
استفاده از کابل FTP برای دوربین مداربسته در پارکینگ، فروشگاه و مسیرهای نزدیک تجهیزات برقی میتواند اثر نویز را کاهش دهد. بااینحال، در مسیرهای کمنویز، کابل شبکه بدون شیلد (UTP) تماممس نیز قادر است داده و توان PoE را بهدرستی منتقل کند.
3️⃣ شبکههای VoIP و PoE
تلفن تحت شبکه، اکسس پوینت و دوربین PoE همیشه به کابل شیلددار نیاز ندارند. نوع هادی، طول مسیر، توان مصرفی و تعداد کابلهای کنار هم باید بررسی شود. در محیط دارای نویز متوسط، F/UTP مناسبتر است؛ اما در مسیر استاندارد و کمنویز، U/UTP هزینه اجرا را کاهش میدهد.
4️⃣ مسیرهای نزدیک کابل برق
کابل FTP نسبت به UTP مقاومت بیشتری در برابر نویز کابل برق دارد، اما جایگزین جداسازی مسیر برق و شبکه نیست. ابتدا باید فاصله و مسیرگذاری اصلاح شود و در صورت باقیماندن تداخل، از F/UTP استفاده گردد.
5️⃣ محیط صنعتی و پرنویز
در موتورخانه، مسیر آسانسور، نزدیکی تابلو برق، موتور و درایوهای فرکانس متغیر، محافظ کلی F/UTP ممکن است کافی نباشد. در این شرایط، S/FTP بهدلیل داشتن شیلد کلی و فویل جداگانه دور زوجها انتخاب مناسبتری است.
انتخاب کابل بر اساس محیط پروژه
برای مقایسه سریعتر، جدول زیر کابل پیشنهادی هر محیط را بر اساس شدت نویز و شرایط کابلکشی نشان میدهد.
| محیط پروژه | شدت نویز | کابل پیشنهادی | نکته اجرایی |
| خانه و آپارتمان | کم | U/UTP | کابل از مسیر برق جدا باشد و از هادی تماممس استفاده شود. |
| دفتر کوچک | کم تا متوسط | U/UTP یا F/UTP | انتخاب کابل به مسیر عبور و نزدیکی تجهیزات برقی بستگی دارد. |
| ساختمان اداری و تجاری | متوسط | F/UTP | پیوستگی فویل با تجهیزات شیلددار حفظ شود. |
| دوربین مداربسته تحت شبکه | کم تا متوسط | U/UTP یا F/UTP | در پارکینگ و مسیرهای نزدیک برق، F/UTP مناسبتر است. |
| مسیر نزدیک کابل برق | متوسط | F/UTP | فاصله و جداسازی مسیر برق و شبکه همچنان رعایت شود. |
| موتورخانه و آسانسور | زیاد | S/FTP | سیستم ارت و همبندی باید اصولی اجرا شود. |
| محیط صنعتی | زیاد و مداوم | S/FTP | کابل تا حد امکان از موتور، تابلو برق و درایو فاصله داشته باشد. |
| دیتاسنتر | وابسته به طراحی | U/UTP، F/UTP یا S/FTP | نوع کابل بر اساس رده عملکرد، تراکم لینکها و طراحی زیرساخت تعیین شود. |
| شبکه PoE پرتوان | وابسته به محیط | کابل تماممس متناسب با نویز | AWG، طول مسیر، تجمع کابلها و دمای محیط بررسی شود. |
این جدول یک راهنمای اولیه است. انتخاب نهایی باید پس از بررسی مسیر واقعی کابلکشی، شدت تداخل و تجهیزات شبکه انجام شود.
آیا کابل FTP به ارت و تجهیزات شیلددار نیاز دارد؟
برای حفظ عملکرد فویل، کابل FTP باید به سوکت، کیستون، پچپنل و پچکورد شیلددار متصل شود تا پیوستگی محافظ در تمام مسیر باقی بماند. استفاده از سوکت و کیستون FTP در این بخش اهمیت زیادی دارد.
منظور از ارت کابل شبکه FTP اتصال جداگانه هر کابل به زمین نیست. رک و پچپنل باید طبق طراحی شبکه به سیستم ارت و همبندی ساختمان متصل شوند. تجهیزات بدون شیلد یا اجرای نادرست ارت، اثر محافظتی کابل را کاهش میدهد.

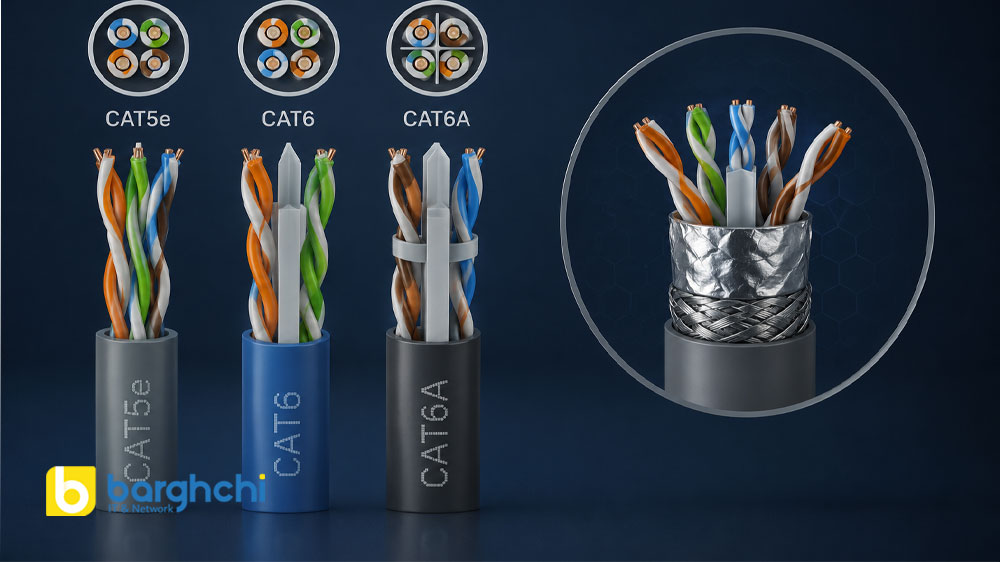

Cat5e ،Cat6 و Cat6A چه ارتباطی با FTP دارند؟
Cat5e ،Cat6 و Cat6A رده عملکرد کابل (Category) را مشخص میکنند، اما UTP ،FTP و SFTP نوع محافظ آن هستند. بنابراین، FTP همان کابل شبکه Cat6 نیست.
برای نمونه، کابل Cat6 FTP دارای رده عملکرد Cat6 و ساختار محافظ F/UTP است. رده کابل، پهنای باند و عملکرد لینک را تعیین میکند؛ نوع محافظ نیز میزان مقاومت کابل در برابر نویزهای محیطی را نشان میدهد.
فویل سرعت اینترنت را بیشتر نمیکند و وظیفه آن کاهش اثر تداخلهای الکترومغناطیسی است. بنابراین، ابتدا رده کابل را متناسب با نیاز شبکه و سپس نوع محافظ را بر اساس شدت نویز و مسیر کابلکشی انتخاب کنید.
هنگام خرید کابل FTP به چه نکاتی توجه کنیم؟
دانستن اینکه کابل شبکه FTP چیست، به تنهایی برای خرید کافی نیست و جنس هادی، روکش، رده عملکرد و تجهیزات اتصال نیز باید بررسی شوند.
🟡 هادی تماممس یا CCA
برای کابلکشی ساختیافته و پروژههای PoE، کابل با هادی تماممس انتخاب مطمئنتری است. این کابل مقاومت الکتریکی کمتری دارد و نسبت به CCA افت ولتاژ و گرمایش کمتری ایجاد میکند.
🔵 نوع روکش کابل
روکش PVC برای بسیاری از فضاهای داخلی مناسب است. روکش LSZH در پروژههایی کاربرد دارد که کاهش دود و گازهای خورنده هنگام آتشسوزی جزو الزامات طراحی است. برای فضای باز نیز باید کابل Outdoor مقاوم در برابر رطوبت و نور خورشید انتخاب شود.
🟡 رده و نوع محافظ
رده کابل را بر اساس سرعت و طراحی شبکه و نوع محافظ را بر اساس شدت نویز محیط انتخاب کنید. برای نمونه، Cat6 یا Cat6A میتوانند با ساختار U/UTP ،F/UTP یا S/FTP تولید شوند.
🔵 تجهیزات اتصال سازگار
سوکت، کیستون، پچپنل و پچکورد باید از نظر رده و ساختار شیلد با کابل سازگار باشند تا پیوستگی محافظ قطع نشود.
🟡 اصالت برند و نتیجه تست
نوع هادی، متراژ، استاندارد، رده و مشخصات روکش روی بدنه کابل بررسی شود. در پروژههای حرفهای نیز Wiremap، طول لینک، افت عبوری (Insertion Loss)، تداخل نزدیک زوجها (NEXT) و پیوستگی شیلد با تستر مناسب کنترل شوند.
برای مقایسه محصولات دسته کابل شبکه و تجهیزات پسیو شبکه در برقچی، تنها به عبارت FTP روی بستهبندی اکتفا نکنید و جنس هادی، نوع روکش، رده عملکرد و تجهیزات موردنیاز نصب را در کنار هم بسنجید.
استعلام قیمت از برقچی فروش همکاری و سازمانی | واردات کالاهای تخصصی
🎯 جمعبندی؛ UTP، FTP یا SFTP کدام را بخریم؟
در پاسخ نهایی به سؤال «کابل شبکه FTP چیست»، باید گفت F/UTP یک کابل فویلدار برای کاهش اثر تداخل در محیطهای دارای نویز متوسط است. برای خانه و محیطهای کمنویز، U/UTP معمولاً انتخاب اقتصادیتر و سادهتری است. در مسیرهای دارای نویز متوسط، کابل F/UTP عملکرد مطمئنتری دارد و برای محیطهای صنعتی و پرنویز، S/FTP گزینه مناسبتری است.
انتخاب نهایی باید بر اساس شدت نویز، مسیر کابلکشی، رده کابل، بودجه و امکان اجرای صحیح تجهیزات شیلددار انجام شود. برای خرید نیز مشخصات کابلهای شبکه موجود در برقچی را از نظر نوع هادی، روکش، ساختار محافظ و سازگاری با تجهیزات اتصال بررسی کنید.
سوالات متداول
FTP یک فویل کلی دور چهار زوج سیم دارد، اما UTP فاقد فویل و شیلد است و برای محیطهای کمنویز مناسبتر محسوب میشود.
برای نویز متوسط، F/UTP معمولاً کافی است؛ در محیطهای صنعتی و پرنویز، S/FTP محافظت بیشتری ایجاد میکند.
بله، اما در بیشتر خانههای کمنویز، کابل U/UTP استاندارد نیاز شبکه را با هزینه و نصب سادهتر تأمین میکند.
برای عملکرد صحیح فویل، تجهیزات شیلددار و سیستم ارت و همبندی باید بهصورت اصولی اجرا شوند.
در پارکینگ، فروشگاه و مسیرهای نزدیک تجهیزات برقی میتواند انتخاب مناسبی باشد؛ در مسیر کمنویز، U/UTP تماممس نیز کافی است.
خیر؛ FTP نوع محافظ کابل را مشخص میکند، اما Cat6 رده عملکرد و پهنای باند آن را نشان میدهد.
