کابل شبکه یکی از حیاتی‌ترین اجزای هر شبکه کامپیوتری است که یک اختلال ساده درآن می‌تواند بحرانی بزرگ برای کسب و کار یا زندگی دیجیتال ما رقم بزند. اما خیلی وقت‌ها، مشکل از مودم یا تنظیمات نرم افزاری نیست، بلکه مجرمی ساکت و بی سروصدا در دل زیرساخت پنهان شده: خرابی کابل شبکه.
در این مقاله از برقچی، به جای پرداختن به تئوری‌های پیچیده، شما را وارد یک مسیر گام به گام، ملموس و کاملاً کاربردی می‌کنیم؛ از شناخت علائم خرابی گرفته تا روش‌های تشخیص، رفع مشکل و عیب یابی کابل شبکه، همین طورنحوه استفاده از ابزارهای تست و حتی انتخاب نوع مناسب کابل برای محیط‌های مختلف. اگر شما کاربر حرفه‌ای شبکه هستید یا صرفاً می‌خواهید در مواقع بحرانی خودتان مشکل اتصال را شناسایی و رفع کنید، جای درستی آمده‌اید.
شناخت علائم خرابی کابل شبکه
قبل از شروع عیب یابی کابل شبکه باید بدانیم چه نشانه‌هایی نشان دهنده خرابی یا آسیب کابل است. این علائم عبارت‌اند از:
1. قطع کامل اتصال اینترنت یا شبکه (No Connectivity):
این اتفاق زمانی رخ می‌دهد که سیستم شما هیچ دسترسی به شبکه یا اینترنت ندارد و چراغ‌های ارتباط خاموش هستند.
2. کاهش محسوس سرعت انتقال داده
حتی اگر اتصال برقرار باشد، سرعت دانلود یا آپلود به شدت افت می‌کند.
3. قطعی و وصلی‌های مکرر و ناپایدار
ارتباط دائم قطع و وصل می‌شود یا به اصطلاح «نمی‌گیرد».
4. چراغ‌های هشدار روی مودم یا سوییچ
اغلب چراغ مربوط به LAN خاموش یا چشمک زن غیرمعمول است.
5. نویز یا اختلال در سیگنال
در برخی شبکه‌ها (مثل شبکه‌های PoE یا دوربین‌های تحت شبکه)، نویز باعث تداخل شدید می‌شود.
6. آسیب دیدگی فیزیکی قابل مشاهده
مانند شکستگی کابل، له شدگی یا پارگی غلاف.
ابزارهایی که باید در جعبه ابزار یک کاربر حرفه‌ای شبکه باشد
حالا که علائم را بررسی کردیم ضروری است، قبل از شروع عیب یابی کابل شبکه، یک جعبه ابزار مناسب آماده کنیم. این ابزار ها عبارتند از:
تستر کابل شبکه: دستگاهی که به سادگی وضعیت سیم کشی داخل کابل را مشخص می‌کند. اگر سیمی در داخل کابل جابجا یا قطع شده باشد، فوراً مشخص خواهد شد.
مولتی متر (Multimeter): ابزاری برای بررسی تداوم جریان (Continuity) میان دو سر کابل، تشخیص قطعی یا اتصال کوتاه در مواقعی که تستر در دسترس نیست یا برای اطمینان بیشتر، بسیار کاربردی است.
ابزار پانچ و سوکت زن RJ45: در صورتی که نیاز به تعویض سوکت کابل یا پانچ مجدد باشد، این ابزار ضروری خواهد بود.
سیم لخت کن یا استریپر (Stripper): برای آماده سازی کابل جهت پانچ، بدون آسیب زدن به سیم‌های داخلی.
نرم افزارها و دستورات سیستم عامل(Software Tools) : دستوراتی مانند ping، tracert یا ipconfig در محیط CMD ویندوز، اطلاعات مهمی از وضعیت شبکه و عملکرد کابل ارائه می‌دهند.
خبر خوب اینکه، شما می‌توانید ابزارهایی مانند تستر کابل، مولتی متر یا ابزار پانچ و… را با ضمانت اصالت و ارسال سریع از فروشگاه آنلاین برقچی تهیه نمایید.
مراحل گام به گام تشخیص مشکل کابل شبکه
1. بررسی اولیه فیزیکی (چک کردن ظاهری و چشمی)
اولین قدم در فرایند عیب یابی کابل شبکه، بررسی ساده و دقیق ظاهری کابل است. اغلب مشکلاتی مثل کاهش سرعت یا قطع و وصل شدن ارتباط، به خاطر آسیب فیزیکی قابل مشاهده اتفاق می‌افتد. هنگام بررسی:
- کابل را از ابتدا تا انتها با دست لمس کنید.
- دنبال نشانه‌هایی مثل تورفتگی، له شدگی، ترک خوردگی غلاف یا بریدگی باشید.
- نقاطی که کابل از کنار درب، زیر صندلی یا میز عبور کرده‌اند، حساس‌ترین قسمت‌ها هستند.
- سوکت‌های RJ45 دو سر کابل را دقیق نگاه کنید؛ شل بودن یا شکستگی کوچک در سوکت می‌تواند باعث قطعی ارتباط شود.
نکته مهم: حتی اگر آسیب کابل شبکه به صورت ظاهری دیده نمی‌شود، باز هم احتمال آسیب داخلی وجود دارد، پس مراحل بعدی را حتما انجام دهید.
2. بررسی وضعیت چراغ‌های شبکه
چراغ‌های مودم یا سوییچ و کارت شبکه می‌توانند سرنخ‌های ارزشمندی بدهند:
- اگر چراغ LAN خاموش است، احتمال زیاد کابل یا سوکت مشکل دارد.
- اگر چراغ چشمک می‌زند اما اتصال پایدار نیست، ممکن است قطعی جزیی یا شل بودن سوکت وجود داشته باشد.
- در کارت شبکه کامپیوتر یا لپ‌تاپ، اگر چراغ سبز یا نارنجی روشن نمی‌شود، مشکل کابل یا پورت است.
در برقچی بخوانید :حداکثر طول کابل شبکه (LAN) برای اتصالی پایدار
3. تست با تستر کابل شبکه
تستر شبکه بهترین ابزار برای اطمینان از سلامت داخلی کابل است. روش استفاده:
- کابل را از هر دو طرف به تستر وصل کنید.
- چراغ‌های شماره گذاری شده روی تستر وضعیت هر رشته داخلی (8 رشته) را نشان می‌دهند.
- اگر یک یا چند چراغ خاموش یا اشتباه روشن شود، یعنی رشته مربوطه دچار قطعی یا جابجایی شده است.
مزیت تستر: دقیقاً نشان می‌دهد کدام رشته قطع یا جابجا شده، بدون نیاز به باز کردن کابل.
4. بررسی پیوستگی با مولتی متر
اگر تستر در دسترس نیست، مولتی متر کمک می‌کند:
- مولتی متر را روی حالت بوق (Continuity) قرار دهید.
- دو سر یک رشته مشابه را به پروب‌های مولتی متر وصل کنید.
- اگر بوق بزند، آن رشته سالم است. اگر بوق نزند، آن رشته قطع است.
- این روش وقت گیرتر است اما برای کسانی که تستر ندارند، بسیار کارآمد است.
5. تست با سیستم جایگزین یا کابل سالم
- کابل دیگری که سالم و تست شده است، به مودم و سیستم متصل کنید. اگر مشکل حل شد، مشکل از کابل اصلی است.
- یا کابل مشکوک را به یک سیستم یا پورت دیگری وصل کنید. اگر همان مشکل تکرار شد، مشکل از خود کابل است.
مشکلات رایج کابل شبکه و راه حل‌های عملی
در فرآیند عیب یابی کابل شبکه، شناخت دقیق مشکلات متداول و روش‌های رفع آن‌ها می‌تواند شما را از صرف هزینه و زمان اضافی نجات دهد. در ادامه، رایج‌ترین ایرادات کابل شبکه و راه کارهای پیشنهادی برای حل آن‌ها را بررسی می‌کنیم:
1. قطع کامل اتصال و عدم شناسایی شبکه
علائم: عدم نمایش شبکه در سیستم، خاموش بودن چراغ شبکه روی مودم یا سوئیچ، پیام Cable unplugged
علت‌ها:
- کابل پاره شده یا قطع شدن کامل یکی از سیم‌ها داخل کابل
- سوکت آسیب دیده یا جدا شده
- پورت معیوب روی دستگاه
راه‌حل‌ها:
- بررسی کابل با تستر یا مولتی متر
- پانچ مجدد سوکت یا تعویض کامل آن
- تست کابل روی دستگاه دیگر
2. کاهش محسوس سرعت شبکه با وجود اتصال
علائم: انتقال فایل با سرعت پایین، پخش ویدئو با بافر، لگ در بازی‌های آنلاین
علت‌ها:
- کابل قدیمی یا ناسازگار (مثلاً Cat5 برای شبکه گیگا بیتی)
- پانچ ناقص یک یا چند سیم داخلی
- طول بیش از حد استاندارد (بیش از 100 متر)
راه حل‌ها:
- اطمینان از سازگاری نوع کابل با نیاز شبکه
- پانچ مجدد سوکت‌ها
- در صورت لزوم، استفاده از سوئیچ میانی یا کابل کوتاه‌تر
3. قطع و وصل شدن‌های مکرر (اتصال ناپایدار)
علت‌ها:
- آسیب فیزیکی در طول کابل (له شدگی یا خم شدگی شدید)
- سوکت لق یا ناپایدار
- نویز بالا در محیط (تداخل با کابل‌های برق یا دستگاه‌های صنعتی)
راه حل‌ها:
- جایگزینی کابل یا قرار دادن آن در داکت مناسب
- پانچ دوباره سوکت با دقت بالا
- دورکردن کابل از منابع نویز زا
4. نویز و تداخل الکترومغناطیسی (EMI)
علائم: ناپایداری اتصال، افت بسته‌های داده، افت سیگنال
علت‌ها:
- عبور کابل شبکه در کنار سیم برق قوی یا دستگاه‌های موتوردار
- نبود شیلد یا فویل حفاظتی در کابل
راه حل‌ها:

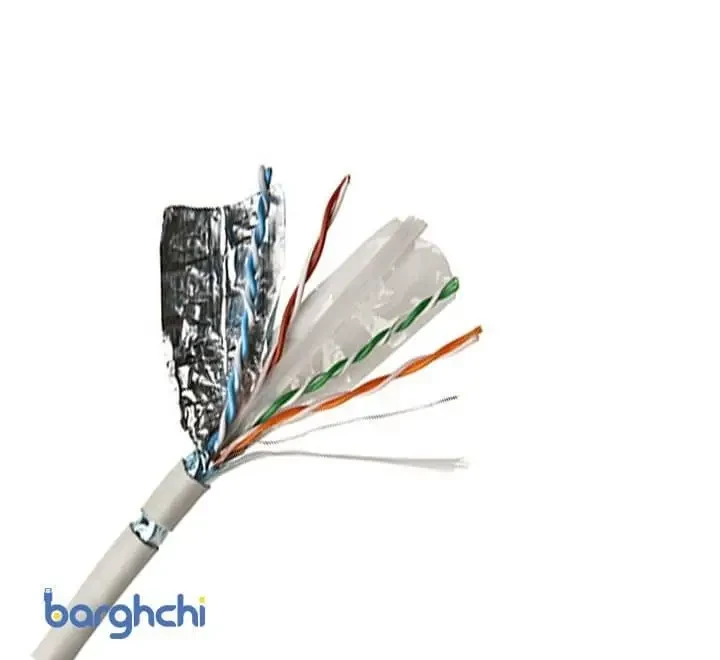

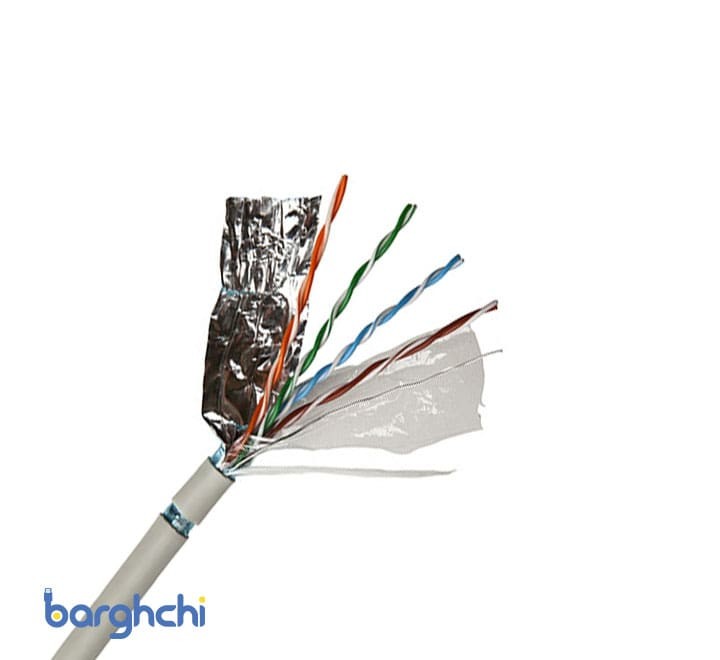

- استفاده از کابل‌های Shielded (STP) یا Foiled (FTP)
- رعایت فاصله مناسب بین کابل شبکه و منابع الکترومغناطیسی
5. خرابی سوکت RJ45 یا پانچ ناقص
علائم: اتصال ضعیف یا قطعی کامل
راه حل:
- جداکردن سوکت آسیب دیده و پانچ دوباره با ابزار دقیق
- بررسی ترتیب رنگ سیم‌ها مطابق استاندارد T568A یا T568B
6. مشکلات مخصوص سیستم‌های PoE
اگر کابل شبکه برق و دیتا را هم زمان منتقل می‌کند (PoE) حساسیت به کیفیت کابل بیشتر می‌شود.
راه حل‌ها:
- استفاده از کابل با کیفیت بالا (حداقل Cat5e با مغزی مسی کامل)
- بررسی ولتاژ و جریان مجاز تجهیزات
- خرابی سوکت RJ45: مجدداً پانچ یا تعویض سوکت انجام دهید
- مشکلات در سیستم‌های PoE: بررسی اتصال منبع تغذیه و سلامت پین‌های مرتبط

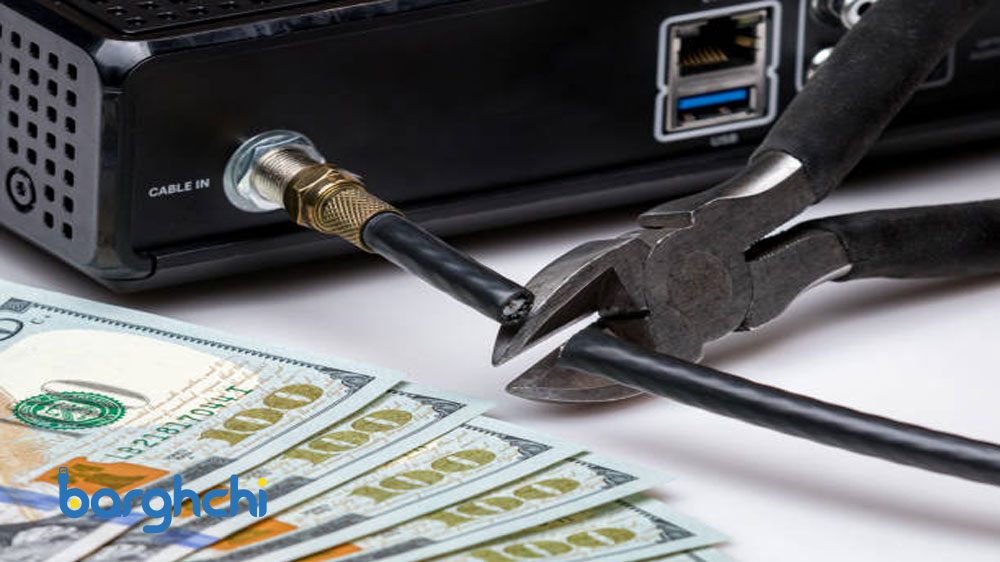

تعویض یا تعمیر کابل شبکه؟ کدام به صرفه‌تر است؟
تصمیم بین تعمیر یا تعویض کامل کابل به چند عامل بستگی دارد:
چه زمانی تعمیر مقرون به صرفه‌تر است؟
- آسیب محدود به سوکت یا قسمت انتهایی کابل است
در این صورت می‌توانید سوکت را قطع کرده و با ابزار پانچ، یک سوکت جدید با استاندارد T568A یا T568B نصب کنید.
- کابل کوتاه است (کمتر از 10 متر)
تعمیر به صرفه است چون تعویض کل کابل ممکن است زمان و هزینه اضافی ایجاد کند.
- دسترسی کامل به مسیر کابل دارید
اگر کابل درون دیوار یا زیر کف پوش پنهان نیست، کار ساده‌تر است.
چه زمانی تعویض بهتر است؟
- کابل قدیمی یا از نوع پایین رده مانند Cat5 است
ارتقا به Cat6 یا بالاتر، سرعت و پایداری شبکه را افزایش می‌دهد.
- آسیب فیزیکی در چند نقطه دیده می‌شود یا کابل چند بار وصله خورده
تعمیر باعث افت کیفیت سیگنال شده و اتصال ناپایدار ایجاد می‌کند.
- در محیط‌های دارای نویز بالا قرار گرفته
بهتر است کابل جدید از نوع Shielded استفاده شود.
- توصیه کاربردی:
اگر قصد تعمیر دارید، حتماً از سوکت با کیفیت و مغزی تمام فلزی استفاده کنید تا از اتلاف سیگنال در اتصال جلوگیری شود.
نکات ایمنی هنگام کار و عیب یابی کابل شبکه
بی‌توجهی به اصول ایمنی نه تنها ممکن است به تجهیزات آسیب بزند، بلکه سلامتی شما را هم به خطر می‌اندازد. این نکات را حتماً رعایت کنید:
1. جریان برق را قطع کنید
قبل از شروع کار با کابل، تجهیزات شبکه (مانند مودم، سوئیچ یا PoE injecto ) را خاموش کرده و از برق بکشید، به ویژه اگر کابل در سیستم‌های PoE استفاده می‌شود.
2. از ابزار استاندارد و ایزوله استفاده کنید
ابزارهایی مانند سیم لخت کن، مولتی متر یا پانچ باید عایقدار و مخصوص شبکه باشند، نه ابزارهای عمومی خانگی.
3. دست‌ها خشک و محیط خشک باشد
در محیط‌های مرطوب کار نکنید و کابل را با دست مرطوب لمس نکنید. این کار احتمال اتصال کوتاه یا برق گرفتگی را کاهش می‌دهد.
4. از نشانه گذاری کابل استفاده کنید
در کابل‌هایی که چندین نقطه اتصال دارند، انتهای هر کابل را با برچسب مشخص کنید تا هنگام تست یا تعویض اشتباهی پیش نیاید.
پیشگیری از خرابی کابل شبکه
انتخاب کابل با کیفیت
- کابل‌های Cat5e یا Cat6 اصلی و مرغوب مقاومت بهتری در برابر شکستگی و تداخل دارند.
- کابل‌های ارزان قیمت و بدون شیلد به مرور زمان کیفیت خود را از دست می‌دهند.
توصیه: اگر قصد خرید کابل شیلددار،Cat5e و… را دارید، فروشگاه برقچی تنوع کاملی از کابل ها،همراه با مشاوره تخصصی ارائه می‌دهد.
مدیریت کابل کشی اصولی
- کابل را از محل‌هایی که احتمال فشار یا برخورد دارند عبور ندهید.
- از گیره یا داکت برای فیکس کردن کابل استفاده کنید تا از کشیده شدن جلوگیری شود.
دوری از منابع نویز
- کابل شبکه را از کنار کابل برق، لامپ‌های فلورسنت یا دستگاه‌های پرقدرت عبور ندهید.
- برای محیط‌های پر نویز از کابل شیلددار (STP یا FTP ) استفاده کنید.
بررسی دوره‌ای
- حداقل هر چند ماه یک بار، کابل‌ها و سوکت‌ها را از نظر ظاهری و عملکردی چک کنید تا پیش از بروز مشکل یا خرابی کابل شبکه ، اقدام کنید.
- کابل را از مسیرهای پرتردد عبور ندهید.
- از خم شدن یا کشیده شدن شدید جلوگیری کنید.
- کابل را از منابع نویز و حرارت دور نگه دارید.
- برای شبکه‌های حساس، از کابل‌های مرغوب و شیلددار استفاده کنید.
چه زمانی با متخصص تماس بگیریم؟
اگر چند بار کابل را تست کردید و مشکل همچنان پا برجاست، یا نمی‌توانید منشأ قطعی را پیدا کنید، بهتر است از یک کارشناس شبکه کمک بگیرید تا از آسیب بیشتر جلوگیری شود.
نتیجه‌گیری: کابل‌ها را جدی بگیرید، چون اتصال شما به جهان به آن وابسته است
کابل شبکه شاید در ظاهر یک قطعه ساده و بی‌اهمیت به نظر برسد؛ اما کارایی و پایداری کل شبکه شما به درستی عملکرد همین یک عنصر وابسته است. یک قطعی کوچک، پانچ اشتباه یا عدم تطابق استاندارد می‌تواند ساعت‌ها اختلال، کاهش سرعت و نارضایتی به دنبال داشته باشد.
با یادگیری روش‌های بازرسی اصولی، تست‌گیری دقیق و انتخاب آگاهانه کابل مناسب، نه تنها از خرابی‌های بعدی جلوگیری می‌کنید، بلکه هزینه‌های فنی و زمانی آینده را هم کاهش می‌دهید.
پرسش‌های متداول در مورد عیب‌یابی کابل شبکه
1. چگونه بفهمیم مشکل از کابل شبکه است، نه از مودم یا کامپیوتر؟
کابل را با یک کابل دیگر که مطمئن هستید سالم است جایگزین کنید.
کابل مشکوک را روی یک دستگاه دیگر تست کنید.
اگر فقط در یک دستگاه اتصال قطع است، احتمالاً مشکل از همان دستگاه یا تنظیمات آن است.
2. برای عیب یابی کابل شبکه به چه ابزارهایی نیاز داریم؟
تستر کابل شبکه
مولتی متر (برای بررسی پیوستگی)
سیم لخت کن و ابزار پانچ RJ45
کامپیوتر با سیستم‌عامل ویندوز (برای تست نرم افزاری با CMD)
3. رایج‌ترین دلایل خرابی کابل شبکه چیست؟
کشیدگی شدید یا شکستگی کابل
پانچ ناقص یا خراب شدن سوکت RJ45
آسیب کابل شبکه در اثر له شدگی یا خم شدگی یا آسیب کانکتور
تداخل الکترومغناطیسی از کابل برق یا تجهیزات صنعتی
استفاده از کابل‌های بی‌کیفیت یا غیر استاندارد
4. چگونه کابل شبکه را به صورت فیزیکی بررسی کنیم؟
کابل را از ابتدا تا انتها با چشم بررسی کنید.
به دنبال خم شدگی‌های غیرطبیعی، ترک خوردگی یا بریدگی باشید.
سوکت‌ها را تکان داده تا مطمئن شوید لق نیستند یا آسیب ندیده‌اند.
5. چگونه کابل شبکه را با استفاده از نرم افزار تست کنیم؟
در ویندوز،cmd را باز کرده و بنویسید:
ping 8.8.8.8
اگر جواب برگشت یعنی اتصال هست. همچنین می‌توانید از tracert یا ipconfig هم برای بررسی ریشه مشکل استفاده کنید.
6. طول استاندارد کابل شبکه چقدراست؟ آیا طول زیاد مشکل زاست.
برای کابل‌های Cat5e و Cat6، طول استاندارد تا 100 متر است.
بیشتر از این مقدار می‌تواند باعث کاهش سرعت و افت سیگنال شود.
برای فواصل بیشتر از 100 متر، از سوئیچ میانی یا ریپیتر (Repeater) استفاده کنید.
7. تفاوت بین Cat5e ، Cat6 و Cat7 در عیب‌یابی چیست؟
Cat5e : سرعت تا 1Gbps، مناسب برای اکثر کاربردهای خانگی
Cat6 : بهتر در برابر نویز، سرعت تا 10Gbpsدر فاصله کمتر از 55 متر
Cat7: شیلد کامل، مناسب برای محیط‌های نویزی و صنعتی
در عیب یابی، کابل‌های با شیلد بیشتر حساسیت کمتری نسبت به EMI دارند، اما در صورت آسیب، پیدا کردن مشکل دقیق‌تری باید انجام شود.
8. اگر بعد از بررسی کابل، همچنان مشکل پا برجا بود، چه کنیم؟
پورت دستگاه (مودم یا کارت شبکه) رو تست کنید.
آداپتور برق یا تنظیمات IP سیستم رو بررسی کنید.
به فروشگاه آنلاین برقچی مراجعه و کابل جدید و استاندارد با مغزی مسی تهیه کنید.
اگر همه مراحل رو انجام داده و جواب نگرفته اید، به یک متخصص شبکه مراجعه کنید.
9. نویز یا تداخل در کابل شبکه یعنی چه و چطور کاهش دهیم ؟
نویز الکترومغناطیسی به اختلالاتی گفته می‌شود که از منابع خارجی (مثل کابل برق یا موتورهای صنعتی) وارد کابل شبکه می‌شوند.
برای کاهش:
از کابل‌های شیلددار (STP یا FTP) استفاده کنید.
کابل شبکه رو از مسیر کابل برق جدا عبور دهید.
در محیط‌های نویزی، کابل را داخل داکت فلزی قرار دهید.
