کابل شبکه UTP یکی از رایج‌ترین کابلهای شبکه است که هنگام راه‌اندازی شبکه‌های خانگی و متوسط کاربرد بسیاری دارد. کابل شبکه UTP بدون شیلد معمولاً از جنس مس و یا آلیاژی از مس است و کابل شبکه استاندارد و ساده‌ترین نوع کابل شبکه به شمار میرود. درواقع وجود محافظ یا شیلد داخل کابل برای محافظت از کابل در برابر تداخل الکترومغناطیسی (EMI)، تداخل فرکانس رادیویی (RFI) و تداخل بین زوج سیم‌ها و کابلهای مجاور صورت می‌پذیرد. البته کابلهای UTP معمولاً برای مصارف ساده‌تر به کار می‌روند و عدم وجود شیلد مشکلی در عملکرد شبکه ایجاد نخواهد کرد.

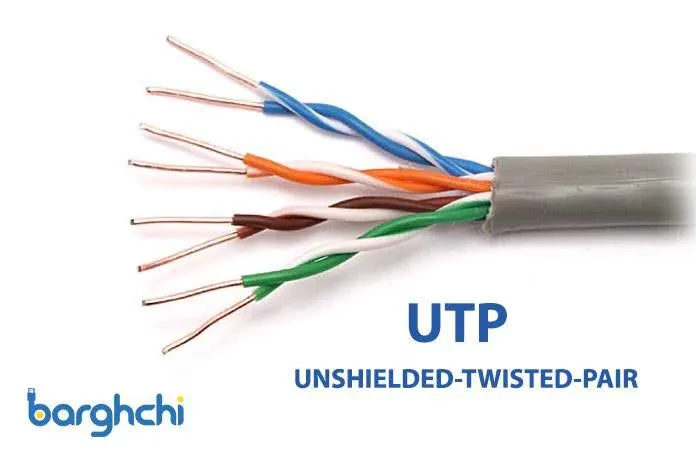

کابل شبکه UTP (بدون شیلد) چیست؟
کابل UTP یا کابل شبکه بدون شیلد رایج‌ترین کابلی است که برای اتصال دستگاه‌ها در یک شبکه محلی استفاده میشود. اختصار UTP در این کابل به معنای UNSHIELDED-TWISTED-PAIR یا زوج تابیده‌شده بدون شیلد است و به این اشاره دارد که به‌طورکلی برای کل کابل و برای زوج سیم‌های به‌طور جداگانه، محافظ یا شیلدی لحاظ نشده است. البته کابل شبکه UTP که از چهار زوج سیم تشکیل‌شده است، برای به حداقل رساندن تداخل طوری طراحی‌شده است ک زوج سیم‌ها در فواصل متفاوتی به هم تابیده‌شده‌اند. قابل‌ذکر است که میزان تابیده شدن یا پیچش سیم‌ها نیز در کاهش نویز پذیری مؤثر است.
مشخصات کابل شبکه UTP ((جدول مشخصات))
کابل شبکه UTP در رده یا Category متفاوتی تولید میشوند. در رده‌های پایین‌تر این کابل‌ها هیچ‌گونه محافظی ندارند. البته در رده‌های بالاتر درواقع برای کاهش تداخل بین زوج سیم‌های مجاور آنها را از نوعی روکش ساده استفاده میشود. مشخصات کابل شبکه UTP در کتگوری یا رده متفاوت است که در جدول مشخصات و عملکرد کابل شبکه UTP به آن اشاره می‌کنیم.
کتگوری کابل UTP
گرید یا نوع کاربری
کاربرد تجاری
بازه فرکانس
CAT 1
انتقال صدا
فقط برای شبکه تلفن خانگی
750 kHz
CAT 2
انتقال صدا
شبکه تلفن خانگی- کامپیوترهای مین‌فریم
1 MHz
CAT 3
انتقال داده
شبکه‌های تلفن، شبکه اترنت 10 مگابیت در ثانیه
16 MHz
CAT4
انتقال داده
شبکه‌های Token Ring
20 MHz
CAT5
انتقال داده
شبکه اترنت سریع 100، شبکه‌های خودپرداز OC-3 و SONET
100 MHz
CAT5E
انتقال داده
شبکه اترنت گیگابیت (1000 مگابیت بر ثانیه)
100 MHz
CAT6
انتقال داده
شبکه اترنت گیگابیت (1000 مگابیت بر ثانیه)
250 MHz
CAT6A
انتقال داده
شبکه اترنت گیگابیت (1000 مگابیت در ثانیه) و 10 گیگابیت
500 MHz
CAT7
انتقال داده
شبکه‌های کامپیوتری مبتنی بر اترنت 1 گیگابیت بر ثانیه یا بالاتر
600 MHZ
کاربرد کابل شبکه UTP
به‌طورکلی کابل شبکه UTP در اتصالات LAN شبکه، اتصال کامپیوترها به دستگاههای موردنظر مانند پرینتر، مودم و غیره استفاده میشود. از کاربردهای آن میتوان به موارد زیر اشاره کرد:
برای انتقال سیگنال‌های صوتی در سیستم‌های نظارتی و امنیتی بر روی قطعات NVR (ضبط کننده‌های ویدئوی شبکه)، DVR (ضبط کننده‌های ویدئوی دیجیتال) و HVR (ضبط‌صوت ویدئوی ترکیبی)
به‌عنوان کابل اترنت و سیم تلفن برای فواصل کوتاه تا متوسط برای انتقال داده‌ها و سیگنال‌های صوتی
برای انتقال سیگنال در سیستم‌های اتوماسیون و کنترل
انواع کابل شبکه UTP (بدون شیلد)
برندهای زیادی اقدام به تولید این نوع کابل کرده‌اند و انواع کابل شبکه UTP ایرانی و انواع کابل شبکه UTP خارجی با مشخصات و عملکرد منحصربه‌فرد خود در بازار عرضه‌شده‌اند. اگر بخواهیم بر اساس هادی به‌کاررفته در کابل UTP آن را دسته‌بندی کنیم، دو نوع کابل UTP با هادی جامد و کابل UTP با هادی رشته‌ای یا افشان خواهیم داشت.

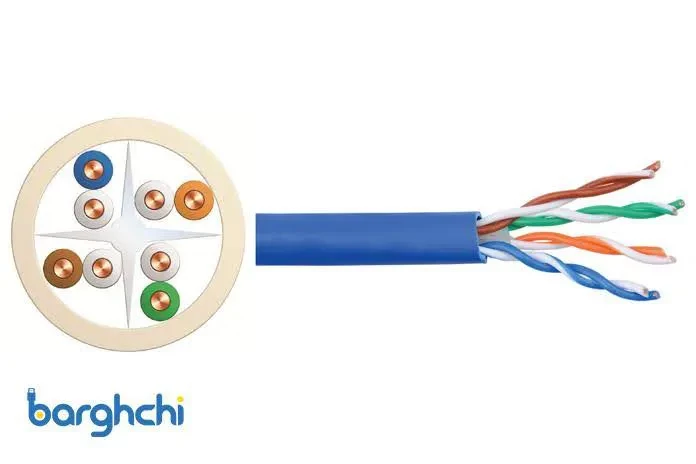

کابل UTP هادی جامد
زوج سیم‌های کابل UTP هادی جامد تنها از یک کابل مسی رسانای منفرد و جامد تشکیل‌شده‌اند. جنس بدنه کابل UTP هادی جامد قوی‌تر و کار با آنها بسیار آسان‌تر است. این کابل‌ها به دلیل قطر بزرگ‌تر، حساسیت و مقاومت DC کمتری نسبت به فرکانس بالا دارند که باعث میشود در مقایسه با کابلهای UTP نوع رشته‌ای، از مسیرهای انتقال طولانی‌تر و نرخ داده بالاتر پشتیبانی کند.
کابل UTP با هادی رشته‌ای یا افشان
هر زوج سیم مسی در کابل UTP با هادی رشته‌ای مجزا از دسته‌ای از رشته‌های سیم با اندازه کوچک‌تر تشکیل‌شده است. کابلهای UTP با هادی رشته‌ای معمولاً به‌عنوان کابلهای پچ در دفتر کار و اتاق‌های مخابراتی و اتصالات شبکه استفاده میشوند.
خرید عمده کابل شبکه UTP
شرکت برقچی برای همکاران و کاربران معمولی شرایط خرید عمده کابل شبکه UTP به قیمت عمده را فراهم کرده است و خرید و فروشی بدون واسطه ارائه می‌دهد.
نمایندگی کابل شبکه UTP
برای انتخاب و تهیه کابل شبکه UTP باید به نمایندگی‌های معتبر مراجعه کنید. انواع کابل شبکه UTP ایرانی و خارجی در نمایندگی فروش کابل شبکه UTP به فروش می‌رسند. شرکت برقچی نیز با واردات گسترده انواع کابل UTP، امکان توزیع و پخش آن را فراهم کرده و ضمانت سلامت کابل شبکه را ارائه می‌دهد.
بهترین قیمت کابل شبکه UTP
برای خرید کابل شبکه UTP با بهترین قیمت و ضمانت به فروشگاه برقچی مراجعه کنید و لیست قیمت انواع کابل شبکه UTP با بهترین کیفیت را مشاهده کنید.
جمع‌بندی
کابل شبکه UTP یکی از رایج‌ترین کابلهای شبکه و در CATEGORY متفاوتی است و برندهای متفاوتی نیز اقدام به تولید آن کرده‌اند. این کابل‌ها نسبت به کابلهای شیلد دار ارزان‌تر هستند و ازاین‌رو میتوان از آنها به‌عنوان پچ کورد استفاده کرد و برای انتقال داده در سرعت‌های پایین عالی است و نیازی به اتصال به زمین ندارد؛ بنابراین خرید این نوع کابل‌ها مقرون‌به‌صرفه است. البته ممکن است به کابل شبکه UTP به تداخل رادیویی یا الکتریکی واکنش نشان دهد، بنابراین توصیه میشود از آنها در مکانهایی که تداخل الکتریکی زیادی وجود دارد استفاده نکنید.
مشاهده بیشتر
مراحل کار برقچی
درخواست نصب
بازدید حضوری
ارائه پیشنهاد فنی
ارائه پیش فاکتور
اجرای پروژه
سوالات متداول
کابل شبکه بدون شیلد UTP چیست؟
کابل شبکه UTP نوعی کابل مسی است که از چند جفت سیم به هم تاب خورده تشکیل شده و هیچ لایه فلزی محافظ یا شیلدی در اطراف آن وجود ندارد. این پیچ‌خوردگی سیم‌ها کمک می‌کند نویز و تداخل کمی کاهش یابد. کابل UTP به دلیل طراحی ساده و قیمت مناسب، یکی از پرکاربردترین کابل‌ها در شبکه‌های خانگی و اداری است و برای انتقال داده در سرعت‌های مختلف به‌کار میرود.
کابل شبکه بدون شیلد UTP برای چه محیط هایی مناسب است؟
این کابل بیشتر برای محیطهایی استفاده میشود که میزان نویز و تداخل الکترومغناطیسی در آنها پایین است. به عنوان نمونه میتوان به خانهها، دفاتر کار، مدارس و فضاهای عمومی اداری اشاره کرد. چون نصب آن ساده است و هزینه زیادی ندارد، انتخابی محبوب برای این مکانها به شمار میرود. اما در مکانهایی مثل کارخانه یا محیطهای صنعتی پر از تجهیزات برقی، بهتر است از کابلهای شیلددار استفاده شود.
مزایای کابل شبکه بدون شیلد UTP چیست؟
کابل UTP به دلیل ساختار ساده و نبود شیلد، وزن کمتری دارد و نصب آن بسیار راحت‌تر است. همچنین نسبت به کابلهای شیلددار قیمت پایین‌تری دارد و در عین حال میتواند سرعت‌های مناسبی را برای شبکه‌های خانگی و اداری پشتیبانی کند. انعطاف‌پذیری و سازگاری آن با انواع تجهیزات شبکه، این کابل را به گزینه‌ای اقتصادی و کاربردی تبدیل کرده است. به همین دلیل در پروژههای معمولی بسیار پرکاربرد است.
محدودیت ها و معایب کابل شبکه بدون شیلد UTP چیست؟
کابل UTP اگرچه کاربرد زیادی دارد، اما از برخی محدودیتها هم برخوردار است . نبود شیلد باعث میشود در محیطهایی با نویز زیاد یا نزدیکی به دستگاههای الکتریکی قدرتمند، کیفیت انتقال داده کاهش پیدا کند. همچنین طول کابل محدود به حدود 100 متر است و در فواصل بیشتر ممکن است افت سیگنال رخ دهد. در پروژههای سنگین یا محیطهای صنعتی پر نویز، این کابل بهترین انتخاب نیست و کابلهای شیلددار عملکرد بهتری دارند.
کابل شبکه بدون شیلد UTP در چه دسته بندی هایی موجود است؟
کابلهای UTP در دستهبندیهای مختلفی مانند Cat3، Cat5، Cat5e، Cat6، Cat6a، Cat7 و Cat8 تولید میشوند. هر دسته توانایی متفاوتی در انتقال سرعت و پهنای باند دارد. برای مثال Cat5e توان پشتیبانی از یک گیگابیت را دارد و Cat6a میتواند تا سرعت 10 گیگابیت در 100 متر را پشتیبانی کند. انتخاب دسته مناسب بستگی به نیاز شبکه و نوع استفاده شما دارد.
