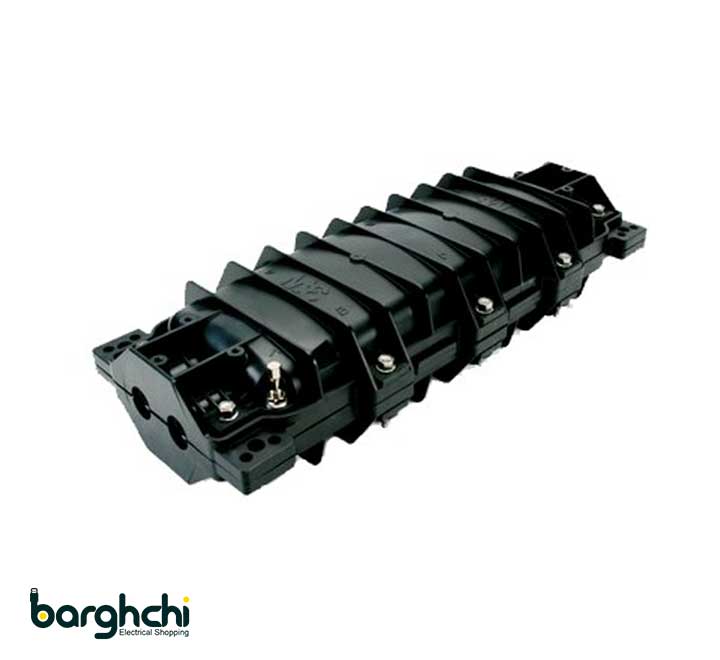

مفصل فیبر نوری 72 کور 3M مدل S2178

مفصل فیبر نوری 72 کور 3M

ابعاد :556*216*119 میلیمتر ظرفیت 72 کور تعداد ورودی اصلی و فرعی :4 پورت قابلیت افزایش تعداد ورودی اصلی و فرعی تا 12 پورت قطر کابل:از 5 تا 25 میلیمتر تعداد کاست :حداکثر 3 عدد ظرفیت هر کاست :24 کور با کاست 2522 و قابل افزایش تا 48 کور با کاست 2523 ظرفیت مفصل: 72کور قابل افزایش تا 144 کور     قطعات فلزی بکار رفته در خارج مفصل از جنس استیل و ضد زنگ زدگی می باشد. مفصل های 3M خواص عایقی بسیار خوبی جهت محافظت نقاط اتصال کابل های فیبر نوری در برابر شرایط متغیر ایجاد می کنند. استفاده از واشر مناسب جهت آب بندی مفصل ، قابلیت اطمینان عملکرد آن را در مدت طولانی تضمین میکند.   ♦   عدم استفاده از تيوب حرارتي در گلويي مفصل.  زيرا تيوب هاي حرارتي گلويي مفصل در اثر تابش نور خورشيد از بين مي روند كه اين نوع مفصل ها از بروز چنين مشكلاتي مبرا بوده و به وسيله واشرهای از جنس سيليكون آببندی  مي گردند كه ضمن كارايي بالا حتي در محيط هايي با آلودگي نفتي مقاوم مي باشند و اين خصوصيت در اين نوع مفصل منحصر به فرد است.     ♦ قابليت باز و بسته شدن مكرر مفصل بدون نياز به لوازم اضافي از خصوصيات ويژه اين نوع مفصل است به طوري كه جهت باز و بسته شدن به هيچگونه لوازم اضافي احتياج نداشته و تنها نياز به تجديد گريس سيليكون به روي گسکت  دارد. •    فضاي كافي درون مفصل با وجود حجم و وزن كم, استفاده آسان را براي كاربر ممكن ساخته است.همچنين در صورت نياز به تغییر در آرایش تارها , اين امر به راحتي صورت خواهد گرفت..   ♦   استفاده از نگهدارنده هاي قوي براي كابل كه امكان جدا شدن كابل را از بين ميبرد   ♦   آب بندي فوق العاده مفصل اين امكان را به ما مي دهد كه بيش از 10BR هوا را وارد مفصل نماييم و كوچكترين مشكلي در اين خصوص ايجاد نشود.   ♦   قابليت استفاده از گلويي هاي متفاوت براي ورود و خروج چند كابل به انتخاب مصرف كننده كه سبب مي گردد مفصل در انشعابات تا دو كابل ورودي و دو كابل خروجي كارايي داشته باشد. با استفاده از واسطه های مدل 2181 اضافه کردن ورودی کابل تا 12 ورودی را امکانپذیر مینماید.    ♦    استفاده از بدنه مقاوم باعث گرديده اين نوع مفصل در اثر فشار و ضربه ، مقاومت قابل ملاحظه اي داشته و آن را در مقابل حوادث ايمن مي سازد.   ♦    پيچ ها و كليه قطعات فلزي خارجي مفصل از جنس استيل بوده و اين امر سبب مقاومت زياد آن در برابر خوردگي مي گردد.   ♦    استفاده از یک نوع مفصل برای مصارف کابل های کانالی و خاکی  و هوايي كه خود عامل موثري در انتخاب مفصل مي باشد.   ♦    براي استفاده در نصب هوايي بنا به درخواست, قطعه اي فلزي به نام Support Bracket در كيت مفصل قرار خواهد گرفت كه امكان نصب در حالات مختلف را به وجود می آورد.
