- کد محصول: N100.607
- رده کابل: Cat6 (Class E)
- نوع ساختار: U/UTP (زوج تابیده بدون شیلد)
- روکش بیرونی: LSZH (کم‌دود، بدون هالوژن)
- جنس هادی: مس خالص AWG23

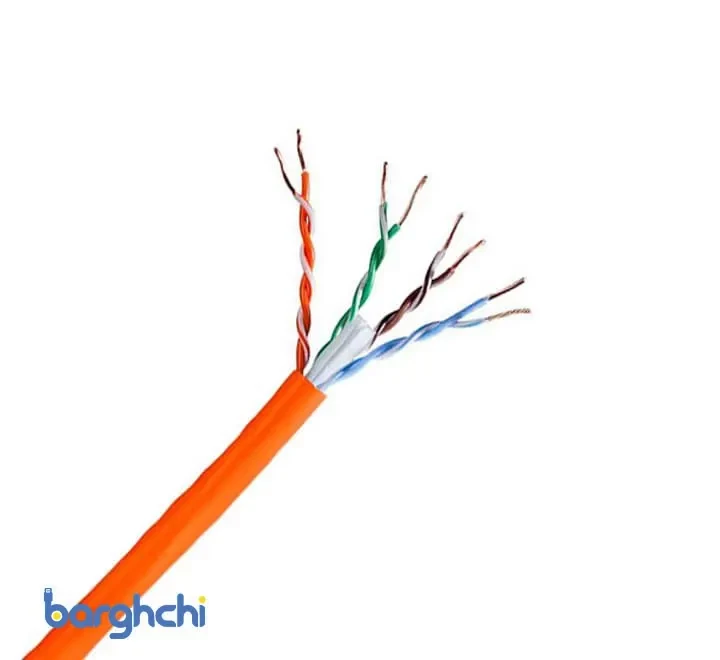

- تعداد زوج: 4 زوج twisted‑pair
- پهنای باند: تا 250 MHz
- سرعت انتقال داده: مناسب شبکه‌های Gigabit (1000Base‑T)
- امپدانس: 100 اهم
- قطر کابل: حدود 6.2 میلی‌متر
- وزن تقریبی: 36–38 kg/km
- حداقل شعاع خمش: نصب 48 میلی‌متر / ثابت 24 میلی‌متر

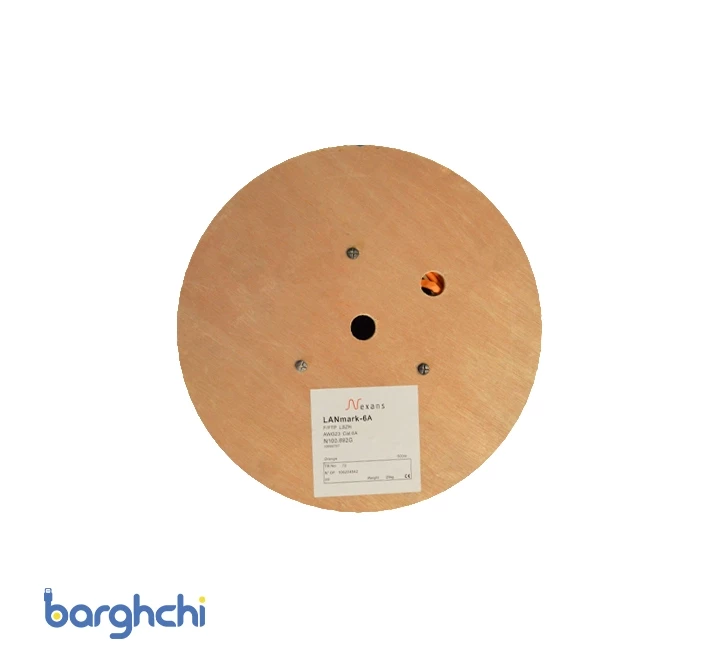

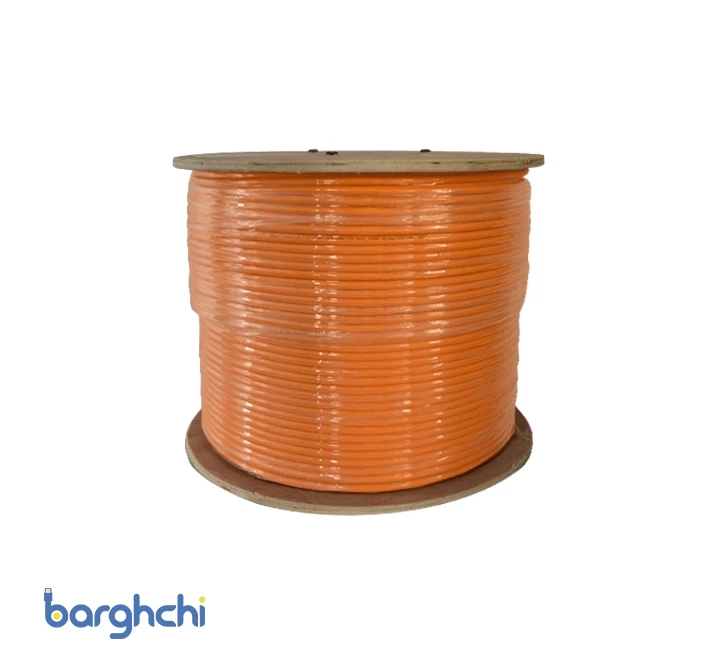

- متراژ بسته: 305 متر
- رنگ کابل: نارنجی
- مزیت‌ها: نصب آسان، عمر طولانی، عملکرد پایدار در شبکه‌های داخلی
- کاربرد: شبکه‌های داخلی اداری و خانگی، کابل‌کشی دیتا، شبکه‌های Gigabit، فضاهای مسکونی و اداری

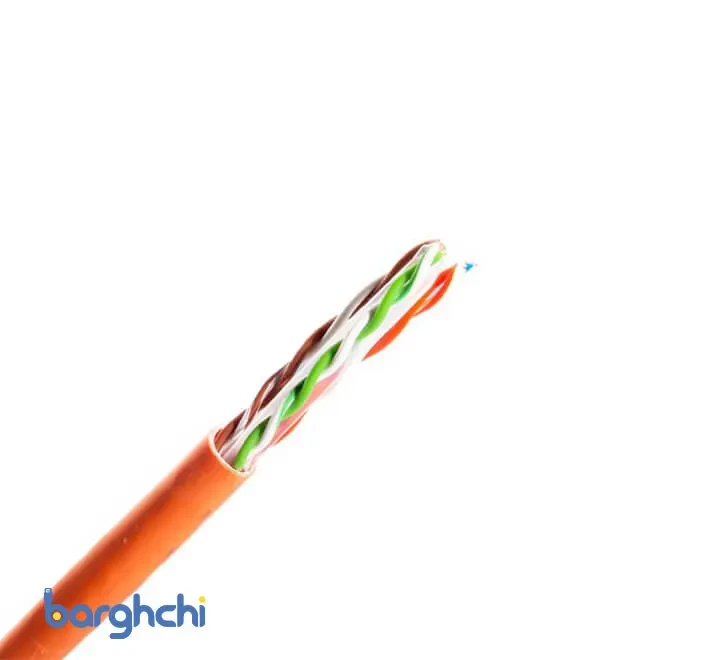

کابل شبکه نگزنس CAT6 UTP
این کابل شبکه نگزنس با ترکیب عملکرد عالی برای نیازهای امروزی، جا برای رشد در آینده و کارایی و قابلیت اطمینان بالا، برای اکثر نیازهای شرکت ها و مؤسسات تجاری، تحت عنوان بهترین راه حل در اکثر صنایع تلقی می شود. طیف وسیعی از سیستم ها شامل راهکارهای 10 گیگابایتی پهنای باندی تا 500 مگاهرتز را ارائه می کنند که قابلیت گسترش هدروم برای عملکرد کانال را دارد. موارد استفاده پیشنهادی کابل شبکه نگزنس:
- کاربردهای معمول شرکت ها و مؤسسات تجاری – اترنت سریع و گیگابیت اترنت
- انواع 10 گیگابیتی برای محیط های با نرخ دادهی بالا و مراکز داده
- مکان هایی که اطمینان از کیفیت برای کسب و کار حیاتی تلقی می گردد
- محیط های اداری معمولی یا محیطهای صنعتی سبک برای مصارف داخلی (indoor)
- عمر بنا بین 5 تا 10 سال
موارد استفاده کابل شبکه نگزنس CAT6 UTP، بهترین مارک با شهرت جهانی
- مطابق با تمامی استانداردهای کابل رده 6
- موارد کاربرد کلاس E را پشتیبانی میکند
- عضو ارتباطی مرکزی که نگه دارندهی هندسه و عملکرد است
- تا 350 مگاهرتز نیز تست شده است
مشخصات کابل شبکه نگزنس CAT6 UTP از نوع LANmark-6
کابل شبکه نگزنس از نوع LANmark-6 راهکار نهایی برای تحقق آتی شبکه است. این کابل به نحوی خاص برای پشتیبانی از نیازهای مبرم پروتکل های آینده طراحی شده است، و با این حال طبق نیازهای امروزی با دستگاه ها و قطعات قبلی سازگار است. کابل شبکه نگزنس، برای تمامی تأسیسات آینده، کابل پیشنهادی است.
- اترنت 10baseT
- اترنت سریع 100baseTX
- گیگابیت اترنت 1000baseTX
- 155 Mbit ATM
- 622 Mbit ATM
- 2 Gbit ATM
- کاربردهای آتی کلاس E
عملکرد و کارآیی
در دسته کابل های شبکه ای است که تا 350 مگاهرتز تست شده و عملکرد و کارآیی تضمین شده تا 250 مگاهرتز دارد، ضمن اینکه هدروم و پهنای باند تضمین شده ای ارائه میکند که بالاتر و فراتر از الزامات تمامی استانداردهای آمریکایی، اروپایی و بین المللی کابل از جمله ISO/IEC 11801:2002، IEC 61156-5، EN 50173، EN 50288 و TIA/EIA 568-B.2-1 است.
نصب
دقیقا به همان شیوه کابل های رده 5 نصب می گردد. عضو ارتباطی مرکزی خطر رخداد خرد شدگی و پیچ و تاب خوردگی را کم میکند.
گارانتی
تحت پوشش گارانتی است که همان گارانتی رده 6 است و دارای گارانتی قطعات و نصب (گارانتی کار یا نصب که هزینهی نصب تجهیزات توسط شرکت پرداخت میشود) است که در گارانتی سیستم تأییدیهی (CSW) نگزنس شرح داده شده است.
کاربرد
کابل های Essential-6 نگزنس با آخرین مشخصات و ویژگی های رده 6 ساخته و تست می شوند. این کابلها با تمام مدولار Essential-6 و طیف گستردهی اتصالات PCB سازگار است. وقتی کابل با اتصال به پریزهای Essential-6 و پچ پنل ها نصب گردد، میتوان یک گواهی لینک کلاس E 25 سال را از وبسایت نگزنس دریافت کرد.
طراحی
کنداکتورها سیم های مس جامد با قطر 24 AWG بوده و مطابق با استاندارد IEC 60228 میباشند. پرکننده متقاطع مرکزی، PE، جفت سیم ها را در یکجا نگه داشته و خطر از دست رفتن عملکرد را هنگام خم کردن کابل کاهش میدهد. این کابل به رنگ خاکستری روشن PVC یا روکش بیرونی نارنجی رنگ LSZH در بازار موجود است.
عملکرد و کارآیی
کابلهای Essential-6 نگزنس مطابق با الزامات استانداردهای TIA 568-B.2-1 و ISO/IEC 11801:2002 می باشد.
نصب
به لطف قطر اسمی خارجی کوچک آنها، کابلهای Essential-6 به مانند کابلهای معادل Cat 5e خود، نصب راحتی دارند.
رابط کیستون کابل شبکه نگزنس CAT6 UTP مدل Essential-6
- مطابق با آخرین استانداردهای رده 6
- انواع روکش دار و بدون روکش
- اتمام نصب راحت بدون نیاز به ابزار آچار پانچ
- قالب یا فرمت کی استون یا Keystone
شرح مشخصات کامل رابط کیستون برای کابل شبکه نگزنس CAT6 UTP مدل Essential-6 و استانداردهای بین المللی مربوطه
شرح ویژگی های کابل شبکه نگزنس CAT6 UTP مدل Essential-6
کاربرد
رابطه کیستون کابل شبکه نگزنس CAT6 UTP از نوع Essential-6 با آخرین ویژگی های رده 6 تولید و تست می شوند. این رابط ها از کاربردهای کلاس E تا 250 مگاهرتز پشتیبانی میکنند. وقتی رابط با اتصال به کابل Essential-6 و پچ پنلها نصب گردد، میتوان یک گارانتی لینک کلاس E 25 سال را از وبسایت نگزنس دریافت کرد.
طراحی
رابطه کیستون Essential-6 برای تطابق با کابل Essential-6 و پچ کوردها (کابل رابط شبکه) طراحی می شوند و تمامی قطعات مدولار نوع Essential را تکمیل می کنند، مانند:
- پچ پنل های کیستون (سفید و مشکی)
- ماژول های خروجی کیستون (با فرمتهای UK، US و اروپایی)
برای مشاهده برگه های مشخصات فنی مربوطه لطفا لینک های زیر را که در این صفحه موجود هستند دنبال کنید.
جک ماژولار برای مشخصات اندازهای کیستون شامل 17.78 میلی متر پهنا یا عرض، 20.78-20 میلی متر ارتفاع و 1.5 میلی متر ضخامت دیواره طراحی میگردد و با طیفی از انواع سخت افزار ساختاری قالب بندی شدهی کی استون سازگار است. (لطفا پیش از استفادهی سخت افزار شخص ثالث، سازگاری آن را با شرکت نگزنس چک کنید)
رابط های Essential-6 را میتوان با تمامی انواع کابل های رده 6 با سیم جامد (محکم و توپر) با قطر 24 تا 22 AWG استفاده کرد.
کارآیی و عملکرد
رابط های کی ستون Essential-6 مطابق با خصوصیات و ویژگی های استانداردهای IEC 11801 و EN 50173 می باشند.
نصب
سازماندهی این سیم خاتمه کار سریع و راحت رابط کیستون کابل شبکه نگزنس CAT6 UTP از نوع Essential-6 را بدون نیاز به ابزار آچار پانچ تضمین می کند. ابزار کمکی اختیاری (N420.567) را میتوان به منظور افزایش سهولت در نصب استفاده نمود.
- اتمام نصب راحت بدون نیاز به ابزار آچار پانچ
- سیم کشی طبق کد رنگِ T568B یا T568A
- مشکلی با کابلهای با مرکز توپر و قطر 24، 23 و AWG22 ندارد.
- متناسب با سخت افزار نگزنس بوده و برای فرمت کیستون طراحی گردیده است.
