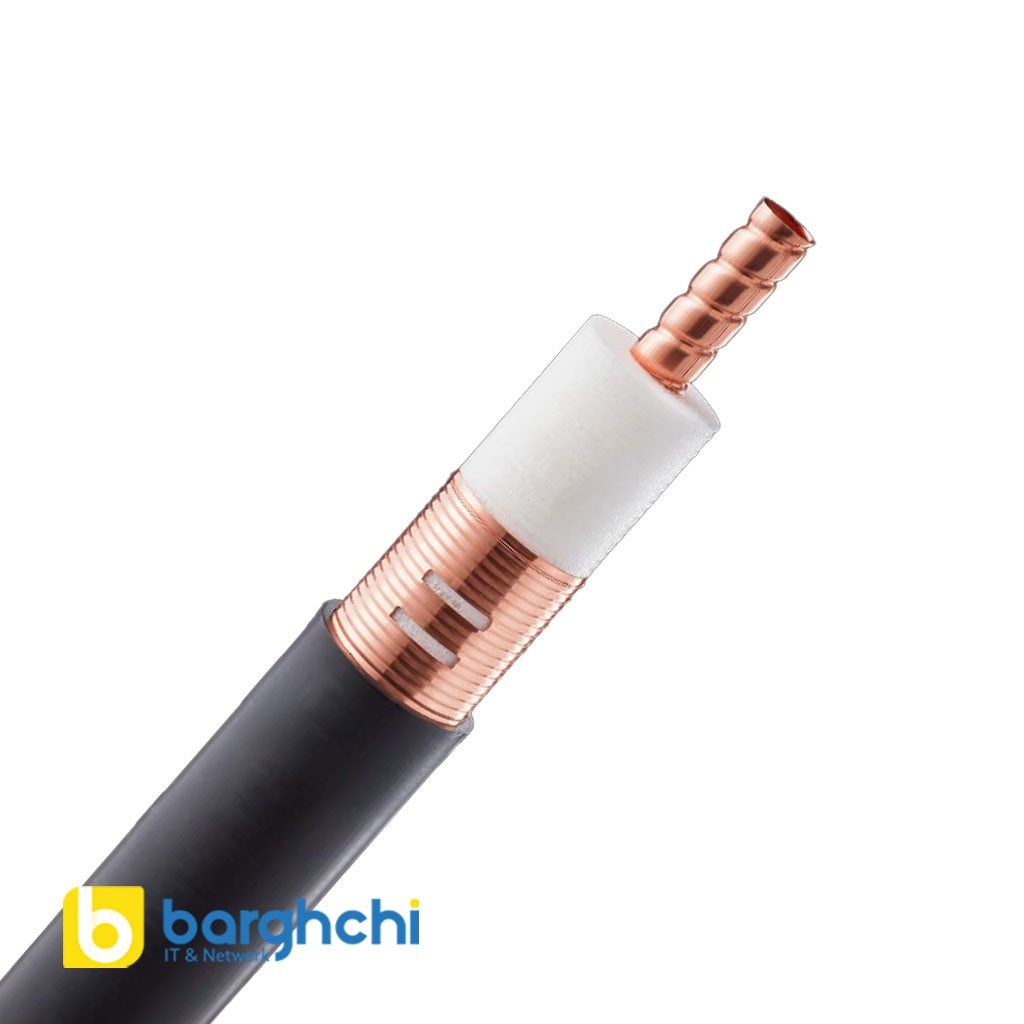

کابل RF کواکسیال تشعشعی RFS مدل RAY114-50JFLA (1-1/4 اینچ)

کابل RF کواکسیال تشعشعی RFS مدل RAY114-50JFLA (1-1/4 اینچ)

• برند: RFS
• سری کابل: RAY
• مدل: RAY114-50JFLA
• نوع کابل: RADIAFLEX Radiating Cable
• سایز کابل: 1-1/4 اینچ
• امپدانس: 50 اهم
• نوع روکش: JFL
• جنس روکش: پلی‌الفین هالوژن فری (LSZH)
• ساختار روکش: دارای Flame Barrier Tape
• ویژگی روکش: کم دود، ضد شعله، ضد حریق، غیرخورنده
• جنس هادی داخلی: لوله مسی موج‌دار (Corrugated Copper Tube)
• جنس هادی خارجی: نوار مسی همپوشان (Overlapping Copper Strip)
• طراحی شیار: Slope Slots
• وزن کابل: 0.87 کیلوگرم بر متر
• قطر هادی داخلی: 13.9 میلی‌متر
• قطر خارجی کابل: 34 میلی‌متر
• حداقل شعاع خمش: 500 میلی‌متر
• نیروی کششی مجاز: 2000 نیوتن
• حداکثر فرکانس کاری: 1000 مگاهرتز
• محدوده فرکانسی: 30 تا 1000 مگاهرتز
• باندهای پشتیبانی‌شده: 600 و 900 مگاهرتز
• سرعت انتشار: 89٪
• ظرفیت خازنی: 75 pF/m
• اندوکتانس: 0.188 µH/m
• مقاومت DC هادی داخلی: 0.84 Ω/km
• مقاومت DC هادی خارجی: 1.85 Ω/km
• فاصله پیشنهادی بست‌ها: 1.3 متر
• حداقل فاصله از دیوار: 80 میلی‌متر
• دمای کاری: 40- تا 85+ درجه سانتی‌گراد
• استاندارد بدون هالوژن: IEC 60754-1/2
• استاندارد دود کم: IEC 61034
• استاندارد حریق: IEC 60332-1
• استاندارد حریق: IEC 60332-3-24
• استاندارد CPR: EN50575 Class Dca-s1b-d2-a1
• کاربرد: تونل‌های جاده‌ای و ریلی، مترو، سیستم‌های ایمنی، شبکه‌های GSM-R و TETRA
