کارت کنترل Huawei SCUN
- Super Control Unit Board
- سری سازگار: Huawei SmartAX
- مناسب OLTهای MA5683T / MA5680T
- کارت کنترلی اصلی (Main Control Board)
- مجهز به 4 پورت uplink نوری GE
- پشتیبانی از Optical Access
- امکان Active / Standby
- پشتیبانی از Load Sharing
- اتصال به 16 لینک GE/10GE کارتهای سرویس
- ارتباط 2×GE/10GE با هر کارت Uplink
- ارتباط 2×10GE با کارت کنترلی رزرو
- دارای پورتهای مدیریتی CON / ETH
- دارای پورت ESC مانیتورینگ محیط
- پشتیبانی از Alarm دمای بالا
- فاقد Ethernet Synchronization
- فاقد CF Card داخلی
- مناسب کارکرد 24×7 اپراتوری

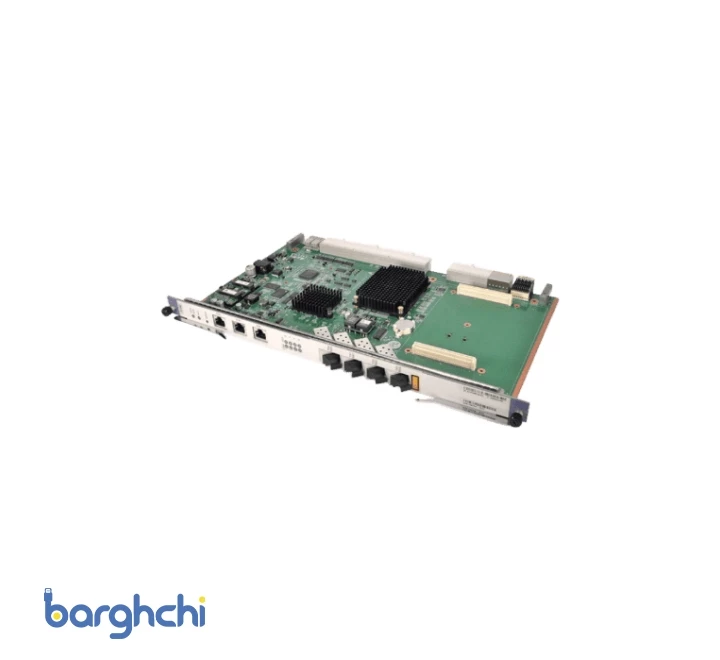

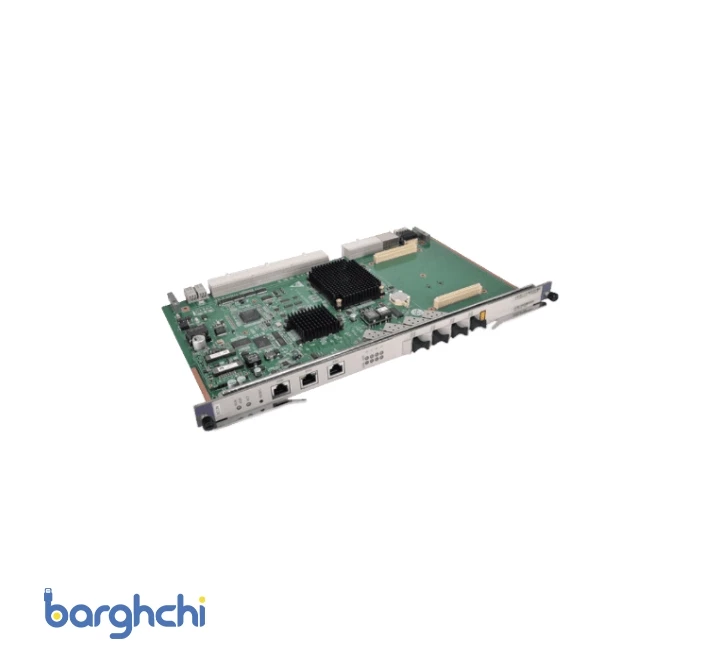

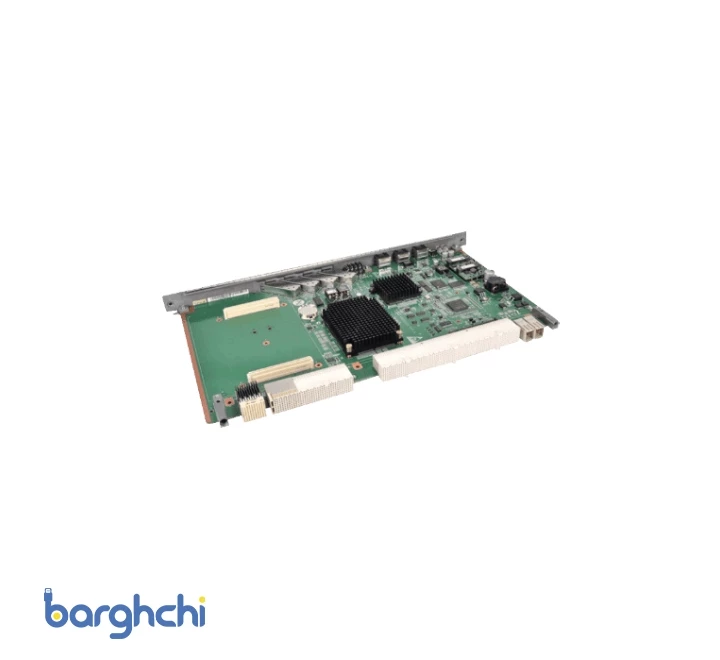

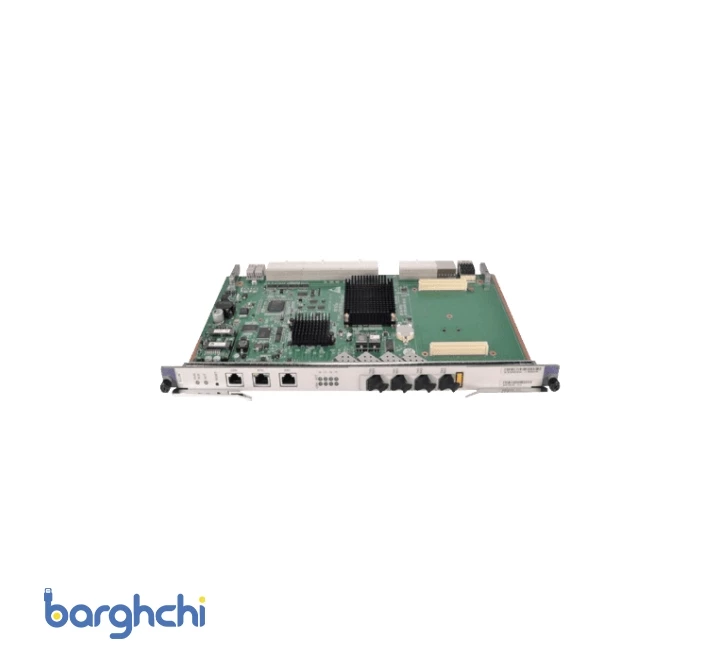

کارت کنترل Huawei OLT MA5683T مدل SCUN
کارت کنترل Huawei SCUN (Super Control Unit Board) کارت کنترلی اصلی در OLTهای سری Huawei SmartAX است که در دستگاههای MA5683T و MA5680T مورد استفاده قرار میگیرد.
این کارت به عنوان هسته مدیریتی و پردازشی OLT عمل کرده و وظیفه کنترل سیستم، مدیریت ترافیک، سوئیچینگ مرکزی و هماهنگی کارتهای سرویس را بر عهده دارد.
کارت SCUN با پشتیبانی از معماری Active/Standby و Load Sharing، نقش کلیدی در افزایش پایداری، دسترسپذیری و عملکرد اپراتوری شبکههای دسترسی نوری ایفا میکند.
📊 مشخصات فنی کارت کنترل Huawei OLT MA5683T مدل SCUN
مشخصه | H801SCUN | H802SCUN |
|---|---|---|
مدل برد | H801SCUN | H802SCUN |
سرویسهای دسترسی پشتیبانیشده | دسترسی نوری (Optical Access) | دسترسی نوری (Optical Access) |
صفحه نگهدارنده (Buckle Plate) | H801FLBA، H801CKMC، H801CKMD، H801M2XA | H801FLBA، H801CKMC، H801CKMD، H801M2XA (نسخه B) |
پشتیبانی از Load Sharing | دارد (از نسخه نرمافزاری V800R011C00 به بعد) | دارد (از نسخه نرمافزاری V800R011C00 به بعد) |
Ethernet Synchronization | پشتیبانی نمیشود | پشتیبانی نمیشود |
خواندن دما و آلارم دمای بالا | پشتیبانی میشود | پشتیبانی میشود |
کارت CF داخلی 2GB | ندارد | ندارد |
مدیریت تجمیع فریم Slave از راه دور (GE) | پشتیبانی میشود (از V800R012C00 به بعد) | پشتیبانی میشود (از V800R012C00 به بعد) |
پورتهای رابط روی پنل | 4 × GE | 4 × GE |
ارتباط با کارتهای سرویس (Business Boards) | 16 × GE / 10GE | 16 × GE / 10GE |
کانال ارتباطی با کارت Uplink | به ازای هر کارت uplink: 2 × GE / 10GE | به ازای هر کارت uplink: 2 × GE / 10GE |
کانال ارتباطی با کارت کنترل رزرو | 2 × 10GE با Load Sharing با کارت کنترلی Standby (از V800R011C00 به بعد) | 2 × 10GE با Load Sharing با کارت کنترلی Standby (از V800R011C00 به بعد) |
کارتهای کنترل H801SCUN و H802SCUN بهعنوان هسته مدیریتی OLTهای سری SmartAX، وظیفه کنترل سیستم، مدیریت ترافیک و ارتباط پرظرفیت با کارتهای سرویس و uplink را بر عهده دارند و با پشتیبانی از Active/Standby و Load Sharing، پایداری شبکه را تضمین میکنند.
ویژگیهای کارت کنترل Huawei SCUN
کارت کنترل Huawei OLT MA5683T مدل SCUN وظیفه کنترل، مدیریت و هماهنگی کامل کارتهای سرویس و uplink را بر عهده دارد و میتواند به عنوان مرکز کنترل مدیریتی شبکه یکپارچه مورد استفاده قرار گیرد. کارت SCUN اطلاعات کلیدی مدیریت و کنترل را از طریق رابط سریال Master/Slave، کانالهای درونباند GE/10GE و کارتهای سرویس تبادل کرده و فرآیند پیکربندی، مدیریت و کنترل کل سیستم دستگاه OLT را انجام میدهد.
کارت SCUN از معماری Active/Standby پشتیبانی میکند که این قابلیت باعث افزایش پایداری، دسترسپذیری و قابلیت اطمینان شبکه در محیطهای اپراتوری میشود. همچنین وجود پورت سریال نگهداری (CON) و پورت مدیریتی شبکه (ETH) امکان انجام عملیات نگهداری محلی و از راه دور را فراهم میسازد.
علاوه بر این، کارت SCUN به پورت مانیتورینگ محیطی (ESC) مجهز است که امکان اتصال تجهیزات پایش محیطی و نظارت بر شرایط کاری سیستم را فراهم کرده و نقش مهمی در حفظ عملکرد پایدار OLT ایفا میکند. این کارت همچنین قابلیت پیادهسازی پروتکلهای مسیریابی ساده را داشته و برای کارکرد مداوم 24×7 در شبکههای دسترسی نوری طراحی شده است.Bottom of Form
📊 مقایسه کارت کنترل SCUN با سایر کارتهای کنترلی OLT هوآوی
مدل برد | نوع دسترسی | پورتهای پنل | Daughterboard | همگامسازی Ethernet | CF Card داخلی 2GB | Load Sharing |
|---|---|---|---|---|---|---|
H801SCUB | مسی (Copper) | 4 × GE | H801FLBAH801CKMCH801CKMD | ندارد | ندارد | ندارد |
H801SCUF | نوری / مسی | 4 × GE | H801FLBAH801CKMCH801CKMD | ندارد | ندارد | ندارد |
H801SCUL | نوری / مسی | ندارد | H801CKMCH801CKMD | ندارد | ندارد | ندارد |
H801SCUN | نوری / مسی | 4 × GE | H801FLBAH801CKMCH801CKMDH801M2XA | ندارد | ندارد | دارد (از نسخه V800R011C00 به بعد) |
H802SCUN | نوری | 4 × GE | H801FLBAH801CKMCH801CKMDH801M2XA (نسخه B) | ندارد | ندارد | دارد (از نسخه V800R011C00 به بعد) |
H801SCUK | نوری | 4 × GE | H801FLBAH801CKMCH801CKMDH801M2XA (نسخه B) | ندارد | ندارد | دارد (از نسخه V800R011C00 به بعد) |
H801SCUH | نوری | 4 × GE / 10GE | ندارد | دارد | دارد | دارد |
H801SCUV | نوری | 4 × GE / 10GE | ندارد | دارد | دارد | ندارد |
همانطور که میبینید، کارت کنترل SCUN در مقایسه با مدلهای پایهتر (SCUB، SCUF، SCUL)، از قابلیت Load Sharing پشتیبانی میکند و گزینهای مناسب برای پیادهسازی معماری Active/Standby در OLTهای سری SmartAX است. در مقابل، مدلهای پیشرفتهتر مانند SCUH و SCUV قابلیتهای بیشتری نظیر Ethernet Synchronization و CF Card داخلی را ارائه میدهند.
کاربردهای کارت کنترل Huawei SCUN
کارت کنترل Huawei SCUN بهعنوان هسته مدیریتی OLT، در سناریوهای زیر مورد استفاده قرار میگیرد:
🔹 شبکههای FTTH و FTTx مبتنی بر GPON و EPON
🔹 مراکز مخابراتی و هابهای دسترسی نوری در مقیاس متوسط و بزرگ
🔹 شرکتهای ارائهدهنده خدمات اینترنت (ISP) و اپراتورهای مخابراتی
🔹 پیادهسازی OLTهای Huawei MA5683T و MA5680T با معماری Active/Standby
🔹 شبکههایی با نیاز به پایداری بالا، Redundant Control و مدیریت متمرکز
🔹 پروژههای دسترسی نوری با ارائه همزمان سرویس دیتا، صوت و ویدئو (Triple Play)
🔹 محیطهای اپراتوری با نیاز به مانیتورینگ محیطی و نگهداری 24×7
🎯 جمعبندی
کارت کنترل Huawei SCUN بهعنوان هسته مدیریتی OLTهای MA5683T و MA5680T، نقش کلیدی در کنترل سیستم، تجمیع سوئیچینگ سرویسها و افزایش پایداری شبکههای دسترسی نوری ایفا میکند. پشتیبانی از معماری Active/Standby، uplink نوری GE و قابلیت مدیریت متمرکز، این کارت را به انتخابی مطمئن برای پیادهسازی شبکههای FTTH، GPON و EPON در سطح اپراتوری تبدیل کرده است.
