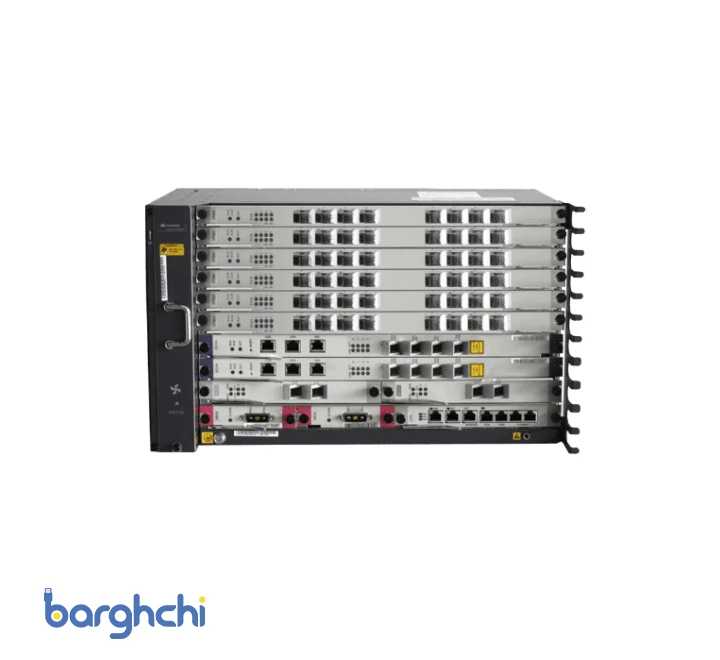

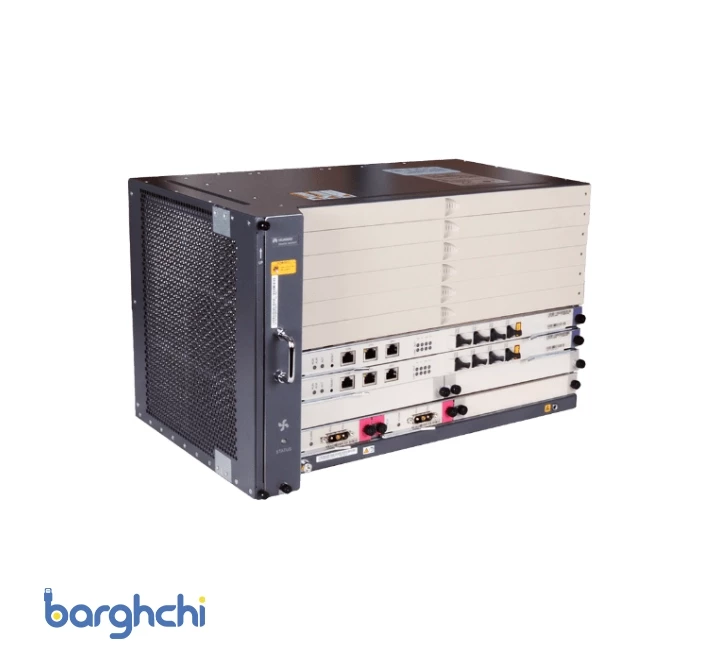

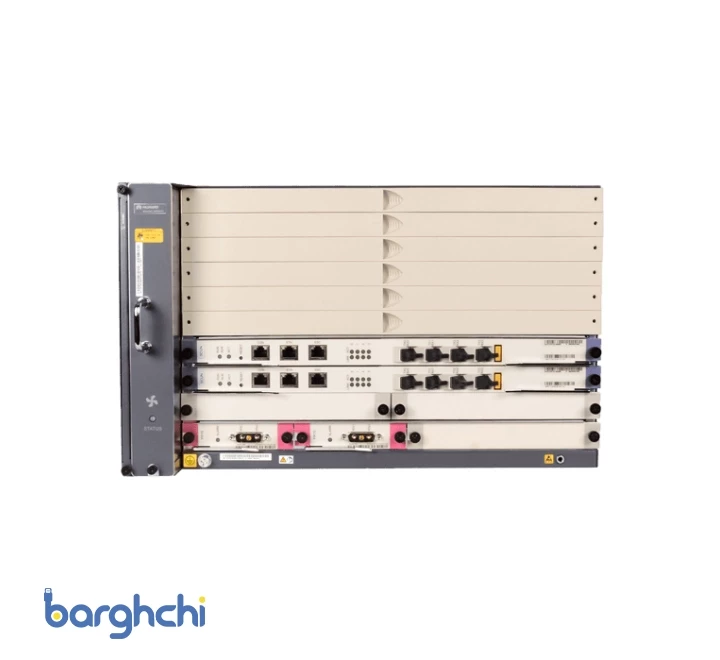

دستگاه OLT هوآوی مدل SmartAX MA5683 T
دستگاه Huawei SmartAX MA5683Tیک OLT با ظرفیت کوچک تا متوسط از سری SmartAX هوآوی است که به عنوان هسته شبکه دسترسی نوری در سیستم‌های GPON، EPON، 10GPON و P2P مورد استفاده قرار می‌گیرد. این دستگاه با طراحی ماژولار، عملکرد پایدار و سازگاری کامل با سایر محصولات سری SmartAX، گزینه‌ای ایده‌آل برای ISPها و مراکز مخابراتی محسوب می‌شود. از نظر سخت‌افزاری و نرم‌افزاری MA5683Tکاملاً با مدل‌های 5680T (ظرفیت بالا) و MA5608T )ظرفیت کوچک) سازگار بوده و امکان توسعه تدریجی شبکه با حداقل هزینه نگهداری را فراهم می‌کند.
✔️ جایگاه MA5683T در خانواده SmartAX
این سه مدل از پلتفرم نرم‌افزاری و بردهای سرویس مشترک استفاده می‌کنند و همین موضوع باعث کاهش هزینه‌های انبارداری، نگهداری و آموزش نیروی انسانی می‌شود.
✔️ پیکربندی اسلات‌ها در شاسی SmartAX MA5683 T
در دستگاه SmartAX MA5683 T، کارت‌های سرویس در اسلات‌های 0 تا 5 نصب می‌شوند.
اسلات‌های 6 و 7 به کارت‌های کنترلی اختصاص دارند و امکان نصب دو کارت کنترل به صورت Active/Standby را برای افزایش پایداری و افزونگی فراهم می‌کنند.
کارت‌های Uplink (GIU) در اسلات‌های 8 و 9 قرار می‌گیرند، در حالی که اسلات‌های 10 و 11 مخصوص کارت‌های پاور هستند و از پیکربندی Redundant Power پشتیبانی می‌کنند.
در نهایت، اسلات 12 به کارت رابط عمومی (Universal Interface Board) اختصاص دارد.
جدول مشخصات فنی دستگاه OLT هوآوی مدل SmartAX MA5683 T
|
شاخص (Index) |
MA5680T (ETSI) |
MA5680T (IEC) |
MA5683T |
|
کابینت سازگار (Indoor) |
N63E-22، N66E-18 |
N66E-22 |
N66E-18 |
|
کابینت سازگار (Outdoor) |
F01T500 |
Outdoor cabinet |
F01S300، F01T500، F01T300 |
|
اسلات کارت کنترلی |
2 اسلات |
2 اسلات |
2 اسلات |
|
اسلات کارت سرویس |
6 اسلات |
6اسلات |
6 اسلات |
|
اسلات کارت رابط عمومی |
1 اسلات |
1 اسلات |
1 اسلات |
|
اسلات کارت Uplink |
2 اسلات |
2 اسلات |
2 اسلات |
|
اسلات کارت پاور |
2 اسلات |
2 اسلات |
2 اسلات |
|
کارت کنترلی و ظرفیت سوئیچینگ |
SCUN/SCUK: 480Gbit/s (Active/Standby) |
مشابه ETSI |
SCUN/SCUK: 480Gbit/s (Active/Standby 960Gbit/s (Load Sharing SCUH/SCUV: 960Gbit/s (Active/Standby 1920Gbit/s (Load Sharing) |
|
نرخ ارسال بسته لایه 2 (L2) |
SCUN/SCUK: 726 Mpps (Active/Standby) |
مشابه ETSI |
SCUN/SCUK: 726 Mpps (Active/Standby 1452 Mpps (Load Sharing SCUH/SCUV: 1428 Mpps (Active/Standby 2856 Mpps (Load Sharing) |
|
تأخیر سوئیچینگ (Forwarding Delay) |
≤ 20 میکروثانیه )ارسال فریم 64Byte روی پورت 100Mbps( |
≤ 20 میکروثانیه |
≤ 20 میکروثانیه |
|
نرخ خطا در بار کامل (BER) |
< 10⁻⁷ |
< 10⁻⁷ |
< 10⁻⁷ |
دستگاه SmartAX MA5683Tبا حفظ معماری و توان پردازشی خانواده MA5680T، در قالب یک OLT با ظرفیت متوسط و 6 اسلات سرویس، گزینه‌ای بهینه برای شبکه‌های دسترسی نوری اپراتوری با مقیاس شهری و منطقه‌ای است.
کارت‌های قابل پشتیبانی در SmartAX MA5683T OLT
|
نوع کارت |
مدل |
نام کامل (توضیح) |
|
کارت کنترلی |
SCUL |
Super Control Unit Board |
|
Super Control Unit Board |
||
|
کارت سرویس |
GPBC |
کارت رابط GPON چهار پورت |
|
کارت رابط GPON هشت پورت |
||
|
OPFA |
کارت نوری P2P FE |
|
|
TOPA |
کارت TDM روی شبکه PSN |
|
|
CSPA |
کارت پردازش سرویس CESoP |
|
|
SPUA |
کارت پردازش سرویس |
|
|
ETHB |
کارت دسترسی سرویس Ethernet |
|
|
SPUB |
کارت واحد پردازش سرویس |
|
|
کارت کلاک |
CITD |
کارت انتقال رابط ترکیبی |
|
BIUA |
کارت رابط BITS |
|
|
کارت Uplink |
GICF |
کارت نوری GE دو پورت |
|
GICG |
کارت الکتریکی GE دو پورت |
|
|
GICK |
کارت ترکیبی نوری/الکتریکی GE |
|
|
X1CA |
کارت 10GE نوری تک پورت (XFP) |
|
|
X2CA |
کارت 10GE نوری دو پورت (XFP) |
|
|
X2CS |
کارت Uplink دو پورت 10GE |
|
|
کارت پاور |
کارت رابط تغذیه (Power Interface Board) |
پشتیبانی MA5683T از طیف گسترده‌ای از کارت‌های GPON، Ethernet، Uplink و پاور، این OLT را به یک راهکار منعطف و مقیاس‌پذیر برای پروژه‌های FTTH و اپراتوری تبدیل می‌کند.
ویژگی‌های کلیدی دستگاه SmartAX MA5683T OLT
1. پلتفرم اشتراکی با ظرفیت بالا
دستگاه Huawei SmartAX MA5683T بر پایه یک پلتفرم اشتراکی پرظرفیت طراحی شده است که توان سوئیچینگ بالا و عملکرد پایدار را برای شبکه‌های دسترسی نوری فراهم می‌کند.
این OLT از پلتفرم سخت‌افزاری iMAP و پلتفرم نرم‌افزاری IAS هوآوی بهره می‌برد که نتیجه آن، معماری پیشرفته، مقیاس‌پذیری بالا و پشتیبانی مطمئن از سرویس‌های اپراتوری است.
2. قابلیت دسترسی یکپارچه و قدرتمند GPON و EPON
🔵 دسترسی EPON
در حالت EPON، MA5683T از معماری Point-to-MultiPoint (P2MP) استفاده می‌کند که امکان انتقال نوری Passive بر بستر Ethernet را فراهم می‌سازد.
این دستگاه نرخ متقارن 1.25 گیگابیت بر ثانیه را در مسیر ارسال و دریافت پشتیبانی کرده و گزینه‌ای مناسب برای ارائه سرویس‌های اینترنت پرسرعت در شبکه‌های دسترسی نوری است.
🔵 دسترسی GPON
در حالت GPON، MA5683T پهنای باند بالاتری را برای شبکه‌های FTTH ارائه می‌دهد:
- سرعت Downstream تا 2.488 گیگابیت بر ثانیه
- سرعت Upstream تا 1.244 گیگابیت بر ثانیه
- پشتیبانی از ارتباط در فواصل طولانی
- حداکثر فاصله فیزیکی ONT تا 60 کیلومتر
- اختلاف فاصله بین نزدیک‌ترین و دورترین ONT تا 20 کیلومتر
- پشتیبانی از Split Ratio بالا تا 1:128 (در کارت‌های GPON هشت پورت)
این قابلیت‌ها، MA5683T را برای شبکه‌هایی با تعداد بالای مشترک و پوشش گسترده جغرافیایی به گزینه‌ای ایده‌آل تبدیل می‌کند.
کاربردهای دستگاه OLT هوآوی مدل SmartAX MA5683T
دستگاه Huawei SmartAX MA5683T به عنوان یک OLT با ظرفیت متوسط، برای طیف گسترده‌ای از پروژه‌های دسترسی نوری طراحی شده و در سناریوهای مختلف اپراتوری مورد استفاده قرار می‌گیرد.
این دستگاه به‌طور ویژه مناسب کاربردهای زیر است:
🔹 شبکه‌های FTTH / FTTB / FTTO
برای ارائه سرویس اینترنت پرسرعت، صوت (VoIP) و ویدئو به مشترکین خانگی، تجاری و سازمانی
🔹 مراکز مخابراتی شهری و منطقه‌ای
به‌عنوان هسته شبکه دسترسی نوری با قابلیت پشتیبانی هم‌زمان از GPON، EPON و 10G PON
🔹 شرکت‌های ارائه‌دهنده خدمات اینترنت (ISP)
مناسب برای توسعه شبکه با ظرفیت متوسط و امکان افزایش تدریجی تعداد مشترکین
🔹 پروژه‌های GPON و EPON اپراتوری
با پشتیبانی از Split Ratio بالا و پوشش جغرافیایی گسترده
🔹 شبکه‌های سازمانی و اختصاصی (P2P)
برای ایجاد لینک‌های نقطه به نقطه پایدار در سازمان‌ها، دانشگاه‌ها و مراکز صن
🎯 جمع‌بندی
دستگاه هوآوی مدل SmartA MA5683T یک OLT ماژولار با ظرفیت متوسط است که با پشتیبانی از فناوری‌های GPON، EPON و G 10 PON، امکان پیاده‌سازی شبکه‌های دسترسی نوری پایدار و مقیاس‌پذیر را فراهم می‌کند.
طراحی شاسی‌محور، پشتیبانی از کارت‌های متنوع، افزونگی در پاور و کنترل، و سازگاری با سایر محصولات سری SmartAX، این دستگاه را به گزینه‌ای مطمئن برای ISPها و مراکز مخابراتی تبدیل کرده است.
