- کارت سرویس GPON هوآوی GPBD – 8 Port
- GPON Service Board
- 8 پورت GPON
- ماژول SFP GPON
- لینک Bi-directional
- طول موج استاندارد GPON
- نرخ 2.5G / 1.25G
- پشتیبانی Split 1:128
- فیبر Single-Mode
- کانکتور SC
- برد انتقال تا 20km
- سازگار با MA5608T
- سازگار با MA5683T
- سازگار با MA5680T
- هماهنگ با MCUD / MCUD1
- انتقال Data / Voice / Video
- معماری Modular
- مناسب FTTH / FTTB
- کارکرد 24×7
- مصرف بهینه توان
- توسعه تدریجی شبکه

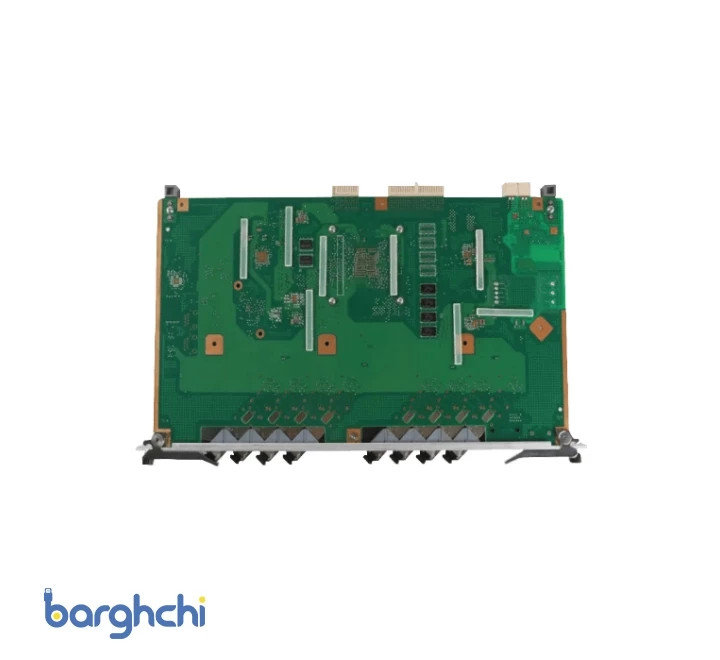

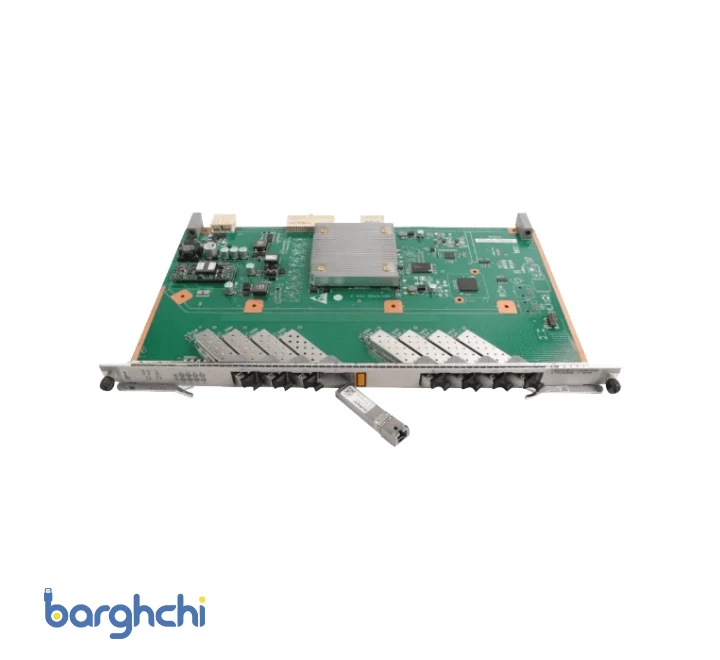

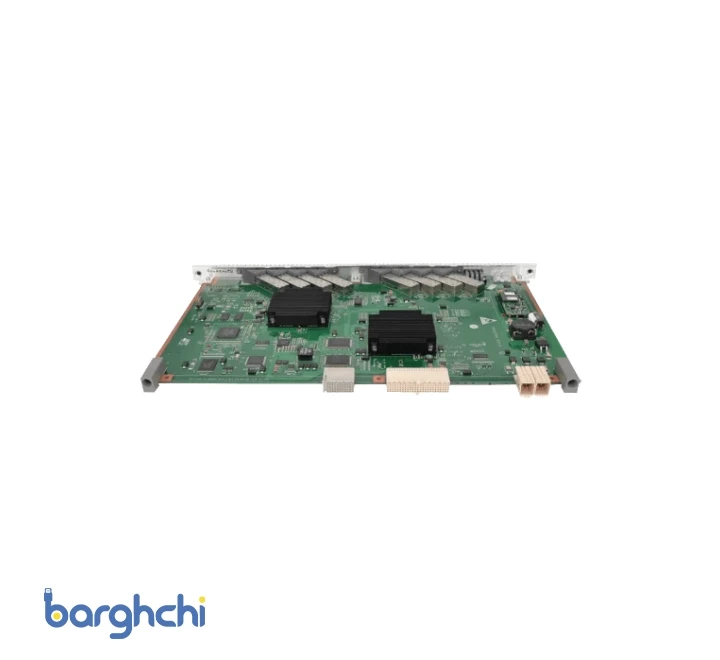

معرفی کارت سرویس جی پان هوآوی GPBD
کارت سرویس GPBD هوآوی یکی از اجزای کلیدی تجهیزات OLT سری MA5680T به شمار میرود و برای ارائه خدمات دسترسی نوری در سیستمهای PON طراحی شده است. این کارت با پشتیبانی از 8 پورت GPON، نقش مهمی در برقراری اتصال فیبر نوری به خانهها (FTTH)، ساختمانها (FTTB)، ایستگاههای پایه کوچک، خطوط ارتباطی IP و خدمات عمدهفروشی پهنای باند ایفا میکند. GPBD در هماهنگی کامل با تجهیزات ONU عمل میکند و به دلیل عملکرد بهینه خود، انتخاب مناسبی برای شبکههای پیشرفته به شمار میرود.
برد GPBD با قابلیت تقسیم سیگنال نوری در هر پورت، امکان اتصال حداکثر 64 دستگاه ONU را فراهم کرده و در مجموع میتواند 512 اتصال نوری را مدیریت کند. این ویژگیها، آن را به گزینهای بسیار کارآمد برای زیرساختهای مدرن ارتباطی تبدیل کرده است. علاوه بر این، تنوع مدلهای GPBD مانند H80D00GPBD01 و H802GPBD و پشتیبانی از ماژولهای SFP با درجات B+ و C+ و C++ امکان بهکارگیری این کارت را در سناریوهای مختلف شبکه فراهم میکند و انعطافپذیری بالایی را برای مدیران شبکه ارائه میدهد.
این کارت همچنین با برخورداری از 8 رابط GPON بر روی هر پنل، توانایی مدیریت بهینه شبکههای گسترده را دارد. قابلیت پشتیبانی از تقسیمات پیشرفته نوری و سازگاری با نیازهای متنوع شبکههای مخابراتی، از ویژگیهای برجسته GPBD است. این مشخصات، همراه با عملکرد پایدار و توسعهپذیر، کارت GPBD را به یکی از اجزای اصلی برای ایجاد شبکههای قابل اطمینان و پیشرفته تبدیل کرده است.
| ویژگیها | H805GPBD / H806GPBD / H807GPBD | H807GPBH |
| تعداد رابطها | 8 | 8 |
| نسبت تقسیم (کلاس B+) | 0.0861 | 0.0861 |
| نسبت تقسیم (کلاس C+ و C++) | 0.1305 | 0.1305 |
| پشتیبانی از D-CMTS | × | × |
| شکلدهی ترافیک (Traffic Shaping) | √ | √ |
| آزمایش عملکرد کانال نوری | √ | √ |
| تشخیص RSS و کنترل نور ماژول نوری | √ | √ |
| محدودیت سرعت بر اساس گرانولاریتی ONU | √ | √ |
| گروه CAR | √ | √ |
| تشخیص دما و هشدار دمای بالا | √ | √ |
| خاموشی خودکار در دمای بالا | √ | √ |
| حداکثر فاصله مسیر نوری (کیلومتر) | 20 | 40 |
| حداکثر تعداد ترافیک پشتیبانی شده | 8184 | 8184 |
| تعداد آدرسهای MAC پشتیبانی شده | 32768 | 32768 |
| پهنای باند DBA بر اساس هر پورت (kbps) | 1238784 | 1238784 |
| تعداد T-CONTهای پشتیبانی شده در هر پورت | 1024 | 1024 |
| عملکرد FEC در Downlink | √ | √ |
| عملکرد FEC در Uplink | √ | √ |
| تشخیص ONT خراب (Rogue ONT) | √ | √ |
| حداکثر تعداد ONTهای هر پورت GPON | 128 | 128 |
| تعداد GEM پورتهای پشتیبانی شده | 8192 | 8192 |
| تعداد GEM پورتهای هر رابط GPON | 3872 | 3872 |
| حداکثر تعداد جریانهای هر پورت GEM | 8184 | 8184 |
| HQoS (چهار لایه) | × | √ |
| فریم Jumbo 9K |
| √ |
| بودجه قدرت نوری پورت GPON |
| CLASS C+: 35dB |
| حداقل پهنای باند هر T-CONT |
| مشابه کلاس قبلی |
ویژگی های کلیدی کارت سرویس جی پان هوآوی GPBD
کارت سرویس GPBD هوآوی یکی از اجزای حیاتی در سیستمهای پهنای باند نوری بهشمار میرود که در تجهیزاتی چون OLT هوآوی MA5683T، MA5680T و MA5608T بهکار گرفته میشود. این کارت با طراحی پیشرفته خود، نیازهای مختلف شبکههای مدرن را بهخوبی پوشش میدهد و بهویژه در سیستمهای GPON برای ارائه دسترسی نوری به کاربران، نقشی اساسی ایفا میکند. بهطور ویژه، این کارت با قابلیتهای متنوع و عملکرد بهینه خود در انتقال دادهها، توانسته است در شبکههای بزرگ و پیچیده، پایداری و کارایی مطلوبی را ارائه دهد. در ادامه، به بررسی ویژگیهای کلیدی این کارت پرداخته میشود که هرکدام در بهبود عملکرد و ارتقای کیفیت خدمات شبکههای ارتباطی موثر هستند.
- کارت رابط 8 پورت GPON هوآوی با ماژول C+ SFP
- سازگاری با سیستمهای OLT هوآوی MA5683T، MA5680T، MA5608T
- پشتیبانی از نسبت تقسیم 1:128
- سرعت انتقال: 2.49 گیگابیت بر ثانیه
- سرعت دریافت: 1.24 گیگابیت بر ثانیه
- نوع رابط: SC/PC
- حداکثر فاصله انتقال: 20 کیلومتر
- طول موج انتقال: 1490 نانومتر
- طول موج دریافت: 1310 نانومتر
- تطابق با استانداردهای ITU-T G.984.1، G.984.2، G.984.3، G.984.4
- قدرت نوری ماژول SFP: معادل 3 دسیبل تا 7 دسیبل
- حساسیت گیرنده ماژول SFP: معادل 32 - دسیبل
- پشتیبانی از عملکرد FEC (کد تصحیح خطا) برای انتقال و دریافت
- قابلیت پشتیبانی از 128 ONU برای هر پورت GPON
- قابلیت شبیهسازی ترافیک و کنترل نور ماژول نوری
- سازگاری با فناوریهای HQoS (چهار لایه)
- پشتیبانی از 8192 GEM پورت برای هر کارت
- حداکثر تعداد جریانهای تجاری در هر GEM پورت: 8184
- شتیبانی از شبیهسازی ترافیک و کنترل نور ماژول نوری
سرعت انتقال و دریافت دادهها
کارت GPBD هوآوی با سرعتهای انتقال و دریافت بالای خود، نیازهای شبکههای پر سرعت و با حجم دادههای بالا را بهخوبی پوشش میدهد. سرعت انتقال آن معادل 2.49 گیگابیت بر ثانیه و سرعت دریافت آن 1.24 گیگابیت بر ثانیه است. این سرعتها، بهویژه در سیستمهای ارتباطی که نیاز به حجم بالای داده دارند، از اهمیت ویژهای برخوردار است و باعث میشود تا این کارت در سناریوهای پیچیده و با نیاز به پهنای باند بالا کارایی بهینهای داشته باشد.
فاصله انتقال و استانداردهای انطباق
کارت GPBD هوآوی قابلیت انتقال دادهها تا مسافت 20 کیلومتر را دارد که این امکان را به کاربران میدهد تا بدون افت کیفیت یا اختلال در سیگنال، ارتباطات نوری را در فواصل بلند برقرار کنند. این ویژگی بهویژه در مناطق با پوشش وسیع و نیاز به شبکههای مخابراتی گسترده، بهکار میآید. علاوه بر این، این کارت با استانداردهای ITU-T G.984.1، ITU-T G.984.2، ITU-T G.984.3 و ITU-T G.984.4 سازگار است که این امر به تطابق بیشتر با فناوریهای جهانی و اطمینان از کیفیت بالای خدمات منجر میشود.
سازگاری با سیستمهای OLT هوآوی

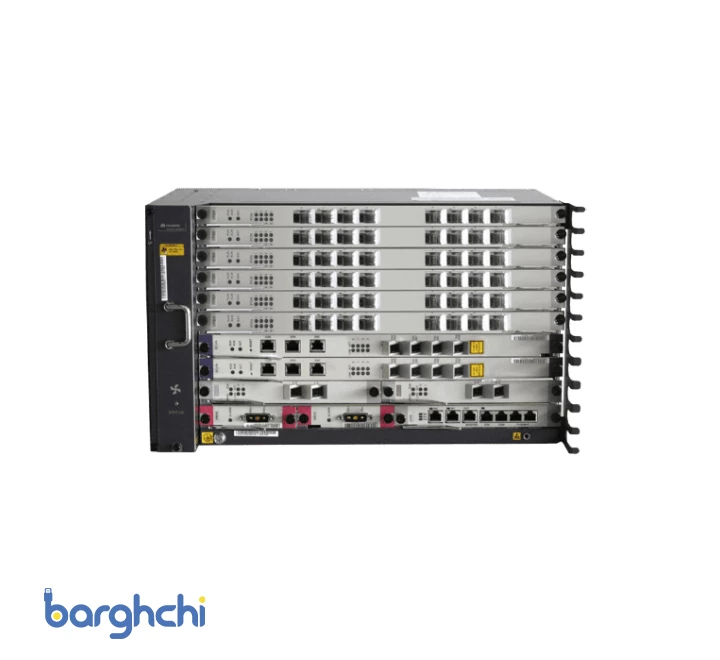

این کارت برای استفاده در سیستمهای OLT هوآوی از جمله مدلهای MA5683T، MA5680T و MA5608T طراحی شده است. سیستمهای OLT در ساختار PON بهعنوان نقطه مرکزی در انتقال دادهها عمل میکنند و کارت GPBD با پشتیبانی از 8 پورت GPON و توانایی تقسیم به نسبت 1:128، قابلیت مدیریت تعداد بالای ONTها را فراهم میآورد. این سازگاری با سیستمهای پیشرفته هوآوی باعث میشود تا کارت GPBD بهعنوان یکی از اجزای اساسی در ایجاد زیرساختهای شبکه نوری مدرن شناخته شود و عملکرد قابل اعتمادی را در انواع کاربردهای شبکهای ارائه دهد.
