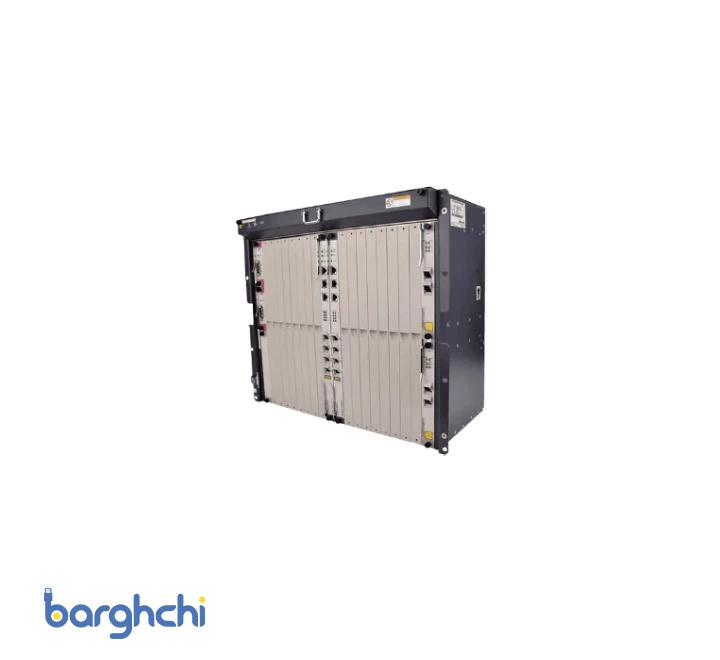

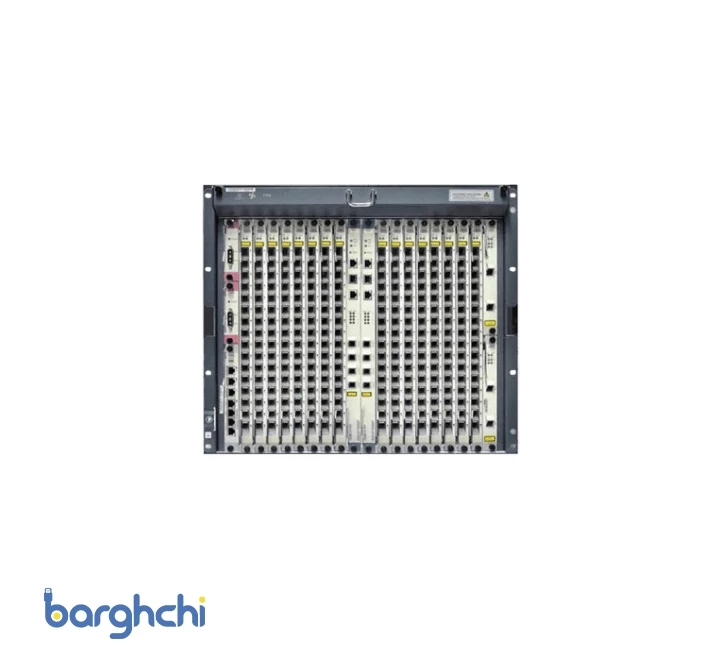

بررسی تخصصی دستگاه Huawei OLT مدل MA5680T
دستگاه Huawei SmartAX MA5680T بر پایه پلتفرم یکپارچه نسل سوم هوآوی توسعه یافته و به عنوان اولین OLT همگرا (Convergent OLT) در جهان شناخته می‌شود. این دستگاه یک راهکار یکپارچه GPON/EPON برای شبکه‌های دسترسی نوری است که قابلیت‌های سوئیچینگ و تجمیع سرویس را به صورت هم زمان ارائه می‌دهد.
MA5680T با پشتیبانی از xPON با چگالی بالا، Ethernet P2P، رابط‌های GE و 10GE، سرویس‌های TDM با دقت زمانی بالا و خطوط اختصاصی Ethernet، امکان ارائه پایدار سرویس‌های اینترنت، ویدئو و صوت را فراهم می‌کند. این معماری همگرا ضمن افزایش قابلیت اطمینان شبکه، باعث کاهش هزینه‌های سرمایه‌گذاری (CAPEX) و هزینه‌های نگهداری و بهره‌برداری (OPEX) می‌شود.
🔧 کاربردها و سناریوهای شبکه‌ای
دستگاه Huawei OLT مدل MA5680T می‌تواند در شبکه‌های PON به عنوان OLT مرکزی و در برخی سناریوها در تعامل با ONT/ONU مورد استفاده قرار گیرد. این دستگاه پاسخگوی طیف گسترده‌ای از معماری‌های FTTx از جمله موارد زیر است:
🔹 FTTH (Fiber to the Home)
🔹 FTTB (Fiber to the Building)
🔹 FTTC (Fiber to the Curb)
همچنین MA5680T نیازهای متنوع شبکه‌ای مانند:
🔹 انتقال ترافیک ایستگاه‌های پایه (Base Station Backhaul)
🔹 اتصال IP Dedicated Line
🔹 شبکه‌های Wholesale
🔹 سرویس‌های P2P FE نوری
را پشتیبانی کرده و امکان ارائه دسترسی نقطه‌به‌نقطه FTTH را از طریق همکاری با تجهیزات دسترسی نوری فراهم می‌سازد.
خانواده محصولات SmartAX MA56xxT
سری SmartAX MA56xxT شامل سه مدل با ظرفیت‌های مختلف است که از نظر سخت‌افزار و نرم‌افزار کاملاً سازگار با یکدیگر هستند. این سازگاری، هزینه انبارداری تجهیزات و توسعه شبکه را به طور قابل‌توجهی کاهش می‌دهد.
- MA5680T ظرفیت بالا (High Capacity)
✔️ پشتیبانی از 16 اسلات کارت سرویس - MA5683T ظرفیت متوسط (Medium Capacity)
✔️ پشتیبانی از 6 اسلات کارت سرویس - MA5608T ظرفیت کوچک (MINI)
✔️ پشتیبانی از 2 اسلات کارت سرویس

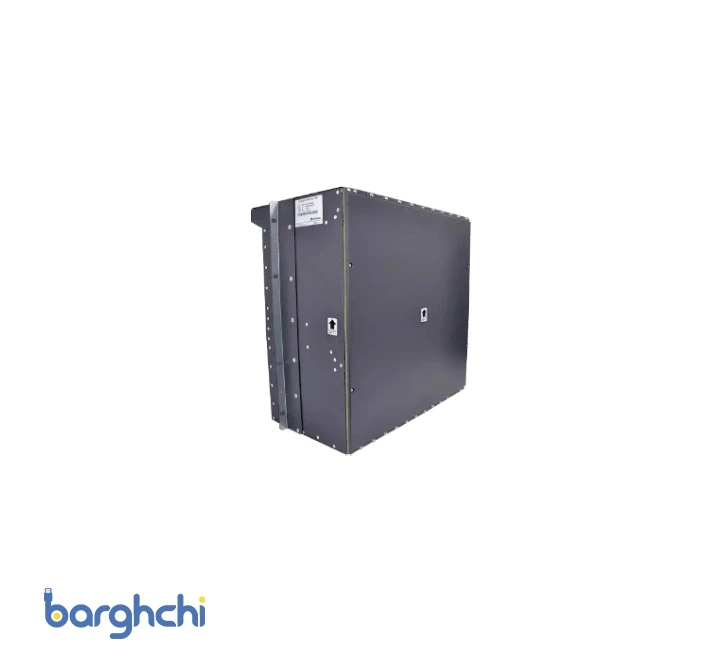

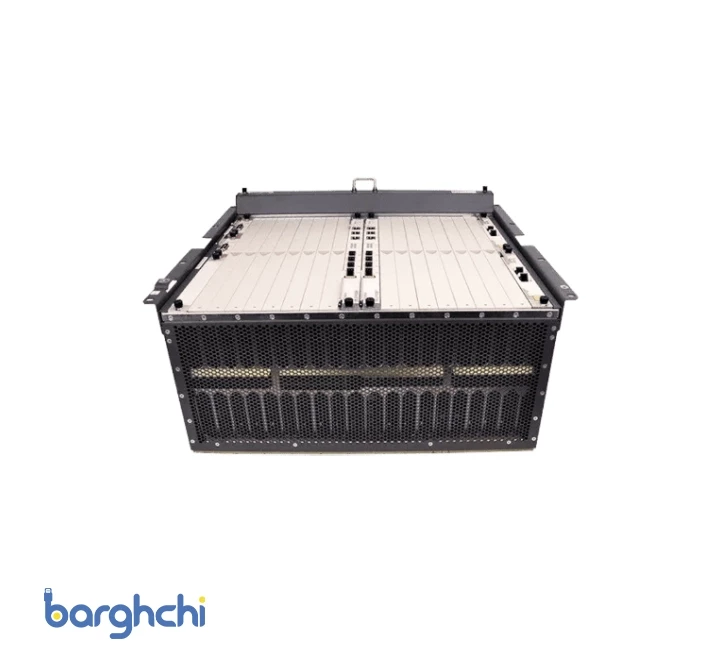

📐 ابعاد و مشخصات فیزیکی دستگاه Huawei OLT مدل MA5680T
| مشخصه | توضیحات |
|---|---|
| ابعاد (عرض × عمق × ارتفاع) با براکت نصب | 530 × 275.8 × 447.2 میلی‌متر |
| ابعاد (عرض × عمق × ارتفاع) بدون براکت نصب | 490 × 275.8 × 447.2 میلی‌متر |
| حداکثر وزن دستگاه | 33 کیلوگرم |
| حداکثر توان مصرفی | 1810 وات |
طراحی شاسی MA5680T با ابعاد استاندارد رک و توان مصرفی کنترل شده، آن را برای نصب در مراکز مخابراتی و دیتاسنترهای اپراتوری ایده‌آل می‌سازد.
📊 مشخصات فنی سری Huawei SmartAX MA56xxT OLT
شاخص | MA5680T (ETSI) | MA5680T (IEC) | MA5683T | MA5608T |
|---|---|---|---|---|
کابینت سازگار (Indoor) | N63E-22، N66E-18 | N66E-22 | N66E-18 | N63E-22 |
کابینت سازگار (Outdoor) | F01T500 | ندارد | F01S300، F01T500، F01T300 | F01S100، F01S200 |
اسلات کارت کنترلی | 2 اسلات | 2 اسلات | 2 اسلات | 2 اسلات |
اسلات کارت سرویس | 16 اسلات | 16 اسلات | 6 اسلات | 2 اسلات |
اسلات کارت رابط عمومی | 1 اسلات | 1 اسلات | 1 اسلات | — |
اسلات کارت Uplink | 2 اسلات | 2 اسلات | 2 اسلات | — |
اسلات کارت پاور | 2 اسلات | 2 اسلات | 2 اسلات | 1 یا 2 اسلات |
کارت کنترلی و ظرفیت سوئیچینگ پشتیبانی‌شده | SCUN / SCUK: 480Gb/s (Active/Standby)، 960Gb/s (Load Sharing) SCUH / SCUV: 960Gb/s (Active/Standby)، 1920Gb/s (Load Sharing) | — | MCUD / MCUD1 / MCUE: 128Gb/s (Active/Standby)، 256Gb/s (Load Sharing) | — |
نرخ ارسال بسته لایه 2 | SCUN / SCUK: 726Mpps (A/S)، 1452Mpps (LS) SCUH / SCUV: 1428Mpps (A/S)، 2856Mpps (LS) | — | MCUD / MCUD1 / MCUE: 190Mpps (A/S)، 380Mpps (LS) | — |
تأخیر سوئیچینگ | تأخیر بسیار کم؛ ارسال بسته 64 بایتی روی پورت 100Mbps حداکثر 20µs | مشابه | مشابه | مشابه |
نرخ خطا در بار کامل | کمتر از 10⁻⁷ | کمتر از 10⁻⁷ | کمتر از 10⁻⁷ | کمتر از 10⁻⁷ |
حداکثر پورت 10G GPON در هر شاسی | 128 | 112 | 48 | 16 |
حداکثر پورت EPON در هر شاسی | 256 | 224 | 96 | 32 |
حداکثر پورت 10G EPON در هر شاسی | 128 | 112 | 48 | 16 |
حداکثر پورت P2P FE در هر شاسی | 768 | 672 | 288 | 96 |
حداکثر پورت P2P GE در هر شاسی | 768 | 672 | 288 | 96 |
حداکثر پورت uplink GE (اسلات GIU) | 4 | 4 | 4 | ندارد |
حداکثر پورت uplink 10GE (اسلات GIU) | 4 | 4 | 4 | ندارد |
جدول بالا نشان می‌دهد که MA5680T در نسخه ETSI و IEC، پرظرفیت‌ترین OLT در سری SmartAX است و برای پیاده‌سازی شبکه‌های FTTH و xPON در مقیاس اپراتوری بزرگ طراحی شده؛ در حالی که MA5683T و MA5608T گزینه‌هایی اقتصادی‌تر برای مقیاس‌های متوسط و کوچک‌تر هستند.
ویژگی‌های کلیدی Huawei SmartAX MA5680T OLT
1️⃣ دسترسی یکپارچه GPON / EPON
دستگاه MA5680T از دسترسی هم‌زمان GPON و EPON پشتیبانی می‌کند و با حذف محدودیت‌های پهنای باند در زیرساخت‌های مبتنی بر زوج سیم مسی، پاسخگوی نیاز کاربران به سرویس‌های پرسرعت و پهن‌باند است. این قابلیت، MA5680T را به گزینه‌ای ایده‌آل برای توسعه شبکه‌های FTTx تبدیل می‌کند.
2️⃣ تنوع بالای رابط‌ها (Rich Interface Types)
MA5680T مجموعه کاملی از رابط‌های شبکه را ارائه می‌دهد تا با سناریوهای مختلف شبکه‌سازی سازگار باشد، از جمله:
- رابط‌های Uplink:
GE نوری و الکتریکی، 10GE نوری، E1، STM-1 - رابط‌های سرویس:
GPON، EPON، P2P FE نوری - رابط‌های نگهداری و مانیتورینگ:
پورت سریال و شبکه مدیریتی، پورت مانیتورینگ محیطی
این تنوع رابط‌ها، انعطاف‌پذیری بالایی در طراحی شبکه ایجاد می‌کند.
3️⃣ امنیت جامع در سطح مخابراتی
برای پاسخ به الزامات امنیتی شبکه‌های مخابراتی، در MA5680T از پروتکل‌ها و مکانیزم‌های امنیتی پیشرفته استفاده شده است. این طراحی، امنیت سیستم و امنیت دسترسی کاربران را به‌صورت کامل تضمین می‌کند.
4️⃣ شبکه‌سازی انعطاف‌پذیر (Flexible Networking)
به‌عنوان یک پلتفرم دسترسی چند سرویسه، MA5680T از روش‌های مختلف دسترسی و توپولوژی‌های متنوع شبکه پشتیبانی می‌کند و می‌تواند نیازهای شبکه‌ای کاربران در محیط‌ها و سرویس‌های گوناگون را پوشش دهد.
5️⃣ پشتیبانی قدرتمند از سرویس IPTV
ظرفیت بالای سوئیچینگ، نرخ بالای ارسال بسته و یکپارچگی بالا در تبادل داده و مدیریت کاربران، به MA5680T قابلیت Multicast در سطح Carrier-Class می‌دهد.
این دستگاه از IGMP نسخه 2 و 3 در سمت شبکه و سمت کاربر پشتیبانی کرده و امکان پیاده‌سازی راهکارهای منعطف IPTV و سرویس‌های چندرسانه‌ای قابل مدیریت را فراهم می‌سازد.
Huawei SmartAX MA5680T با دسترسی یکپارچه GPON/EPON، تنوع گسترده رابط‌ها، امنیت بالا، انعطاف‌پذیری شبکه و پشتیبانی حرفه‌ای از IPTV، یک OLT پرظرفیت و اپراتوری برای شبکه‌های دسترسی نوری در مقیاس بزرگ محسوب می‌شود.
🎯 جمع‌بندی نهایی
دستگاه Huawei SmartAX MA5680T OLT یک راهکار پرظرفیت، همگرا و Carrier-Class برای پیاده‌سازی شبکه‌های دسترسی نوری در مقیاس بزرگ است. این OLT با پشتیبانی از GPON، 10G GPON، EPON، 10G EPON و P2P، تنوع بالای کارت‌های سرویس و uplink، امنیت پیشرفته و افزونگی کامل پاور و کنترل، تمامی نیازهای اپراتورها و ISPها را پوشش می‌دهد. معماری ماژولار و مقیاس‌پذیر MA5680T ضمن کاهش هزینه‌های توسعه و نگهداری شبکه، بستری پایدار و آینده‌نگر برای ارائه سرویس‌های اینترنت، صوت، ویدئو و IPTV فراهم می‌کند.
