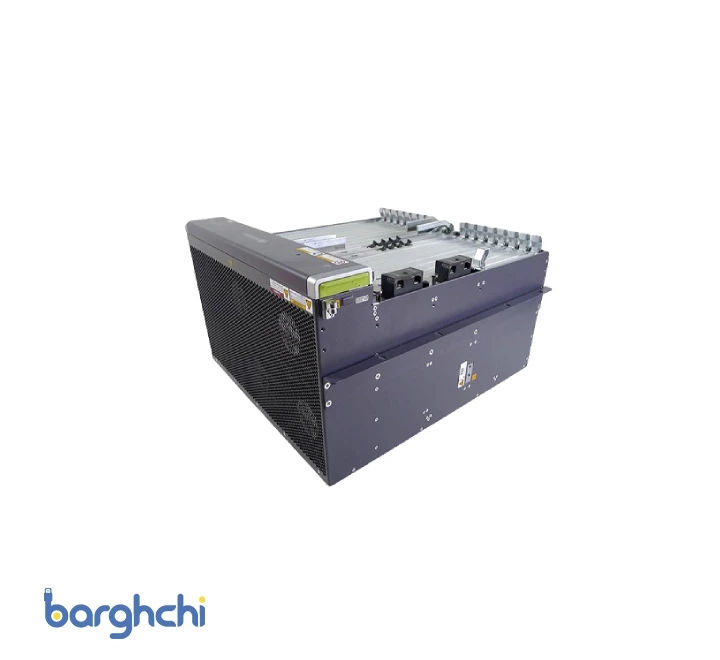

بررسی تخصصی شاسی هوآوی مدل SmartAX MA5800-X17 OLT

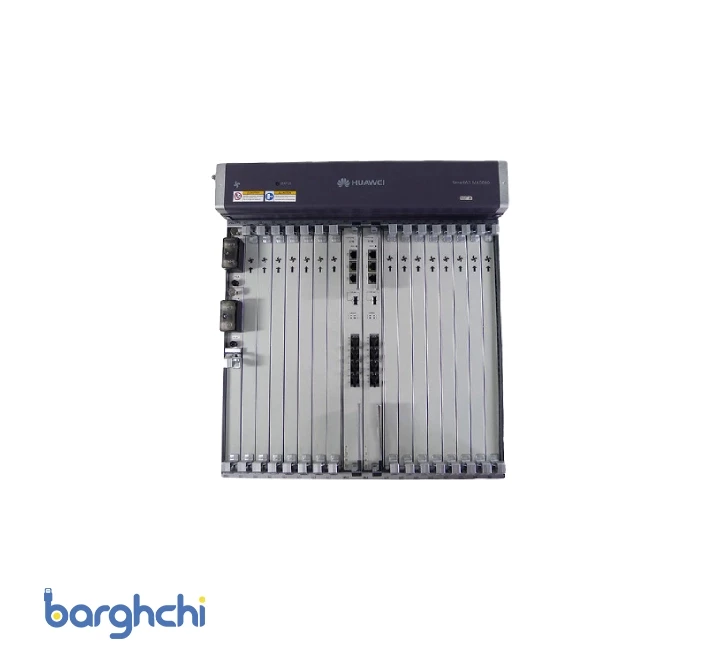

SmartAX MA5800 X17 OLT یک شاسی OLT پرظرفیت هوآوی است که برای عصر Gigabit Ultra-Wide طراحی شده و به طور کامل برای ارائه سرویس‌های 4K / 8K / VR آماده است. این شاسی با عرض 21 اینچ، ارتفاع 11U و 17 اسلات کارت سرویس، ظرفیت پردازشی 200 گیگابیت بر ثانیه به ازای هر اسلات را ارائه می‌دهد و از فناوری‌های GPON،10G PON و آمادگی برای 40G / 100G PON پشتیبانی می‌کند. شاسی MA5800 X17 مبتنی بر ساب‌رک H901BPLB بوده و به صورت استاندارد با 2 عدد کارت کنترلی H901MPLA و 2 عدد کارت پاور H901PILA پیکربندی می‌شود.
معماری و قابلیت‌های کلیدی
شاسی هوآوی مدل SmartAX MA5800-X17 OLT از معماری توزیع‌شده (Distributed Architecture) بهره می‌برد و یک پلتفرم مشترک برای PON، 10G PON، GE و 10GE فراهم می‌کند. این طراحی امکان تجمیع چندرسانه‌ای گیگابیتی، ارائه تجربه بهینه و پایدار ویدئوی 4K/8K/VR، و پیاده‌سازی یک پلتفرم مجازی‌سازی چندسرویسه را فراهم می‌سازد. همچنین این شاسی قابلیت تکامل نرم و بدون وقفه به 50G PON را دارد که آن را به انتخابی آینده‌نگرانه برای اپراتورها تبدیل می‌کند.
جایگاه در خانواده MA5800
سری MA5800 در سه اندازه مختلف عرضه می‌شود:
- MA5800-X17: شاسی پرظرفیت برای شبکه‌های اپراتوری بزرگ
- MA5800-X7: گزینه میان‌رده برای مراکز دسترسی منطقه‌ای
- MA5800-X2: مناسب سناریوهای دسترسی با ظرفیت کمتر
این خانواده طیف وسیعی از سناریوهای شبکه‌ای مانند FTTB، FTTC، FTTD، FTTH و D-CCAP را پوشش می‌دهد. علاوه بر این، محصول MA5801 (OLT با فرم فکتور 1U) برای پوشش دسترسی تمام‌نوری در مناطق کم‌تراکم طراحی شده است.
📊 مشخصات فنی Huawei SmartAX MA5800 Series OLT
|
مشخصه |
MA5800-X17 |
MA5800-X7 |
MA5800-X2 |
|
|
ابعاد (عرض × عمق × ارتفاع) |
493 × 287 × 486 mm |
442 × 287 × 486 mm |
442 × 268.7 × 263.9 mm |
442 × 268.7 × 88.1 mm |
|
ظرفیت سوئیچینگ سیستم |
7 Tb/s |
480 Gb/s |
480 Gb/s |
480 Gb/s |
|
حداکثر پورت GPON / EPON |
272 پورت |
240 پورت |
112 پورت |
32 پورت |
|
حداکثر پورت GE / FE |
816 پورت |
720 پورت |
336 پورت |
96 پورت |
|
حداکثر پورت 10G GPON / 10G EPON |
136 پورت |
120 پورت |
56 پورت |
16 پورت |
|
حداکثر پورت 10GE |
136 پورت |
120 پورت |
56 پورت |
16 پورت |
|
حداکثر پورت E1 |
544 پورت |
480 پورت |
224 پورت |
64 پورت |
|
دمای کاری محیط |
-40°C تا +65°C* |
-40°C تا +65°C* |
-40°C تا +65°C* |
-40°C تا +65°C* |
|
بازه ولتاژ کاری |
DC: -38.4V تا -72V |
DC: -38.4V تا -72V AC: 100V تا 240V |
DC: -38.4V تا -72V AC: 100V تا 240V |
DC: -38.4V تا -72V AC: 100V تا 240V |
دستگاه MA5800 می‌تواند از دمای -25°C راه‌اندازی شده و در شرایط محیطی تا -40°C به طور پایدار کار کند. دمای 65°C مربوط به بیشترین دمای اندازه‌گیری‌شده در ورودی هوای شاسی است.
ویژگی‌های شاسی هوآوی مدل SmartAX MA5800-X17 OLT
1️⃣ تجربه برتر ویدئوی 4K / 8K / VR
- پشتیبانی هم‌زمان از تا 16,000 مشترک با کیفیت ویدئویی فوق‌بالا
- استفاده از کش توزیع‌شده با ظرفیت بالا برای جذب Burst ویدئو
- راه‌اندازی سریع و سوئیچ کانال بدون مکث برای سرویس‌های 4K/8K/VR
2️⃣ پلتفرم مشترک مجازی‌سازی چندسرویسه
- قابلیت Virtualization برای تقسیم منطقی منابع دستگاه و شبکه
- تبدیل یک OLT فیزیکی به چند OLT مجازی
- تخصیص OLTهای مجازی به سرویس‌های مختلف: خانگی، سازمانی، IoT
- مدیریت هوشمند و انعطاف‌پذیر سرویس‌ها در یک شاسی مشترک
3️⃣ معماری توزیع‌شده (Distributed Architecture)
- نخستین OLT با معماری توزیع‌شده در صنعت
- پشتیبانی هر اسلات از 16 پورت 10G PON به‌صورت Non-Blocking
- تکامل نرم به 50G PON بدون نیاز به تعویض کارت کنترلی
- انجام عملیات Forwarding (مانند MAC و IP) بدون تغییر Main Control Board
4️⃣ کارت‌های سرویس پشتیبانی‌شده (Service Boards)
✔️ کارت کنترلی:
MPLA ×2 (دارای 4 پورت 10GE)
✔️ کارت پاور:
PILA ×2 (DC Power)
✔️ کارت‌های دسترسی نوری:

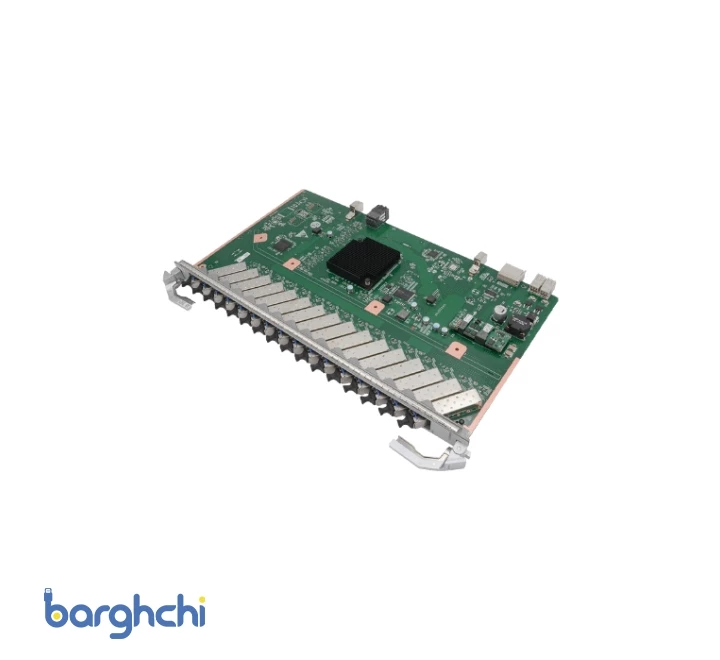

GPON 1G (16 پورت): GPHF ، GPSF
EPON 1G (16 پورت): EPHF
10G GPON (8 پورت): XGLD ، XGHD
10G EPON (8 پورت): XELD ، XEHD
کاربردهای محصول (Product Applications)
- پیاده‌سازی شبکه‌های FTTH / FTTB / FTTC / FTTD در مقیاس بزرگ
- شبکه‌های دسترسی نوری اپراتوری با تراکم بسیار بالا
- ارائه سرویس‌های ویدئویی 4K/8K/VR، اینترنت پرسرعت و IPTV
- تجمیع دسترسی و سناریوهای D-CCAP
- ارتقای تدریجی و بدون وقفه به نسل‌های جدید 10G/50G PON
🎯 جمع‌بندی نهایی
SmartAX MA5800-X17 OLT پیشرفته‌ترین شاسی دسترسی نوری هوآوی برای شبکه‌های اپراتوری در مقیاس بسیار بزرگ است که با معماری توزیع‌شده، ظرفیت چندترابیتی و پشتیبانی هم زمان از GPON و 10G PON، پاسخگوی نیازهای فعلی و آینده شبکه‌های FTTH و FTTx می‌باشد. این پلتفرم با پشتیبانی از ویدئوی 4K/8K/VR، مجازی‌سازی چندسرویسه و تکامل نرم به 50G PON، ضمن کاهش هزینه‌های توسعه و نگه‌داری، زیرساختی پایدار، مقیاس‌پذیر و آینده‌نگر برای اپراتورها فراهم می‌کند.
