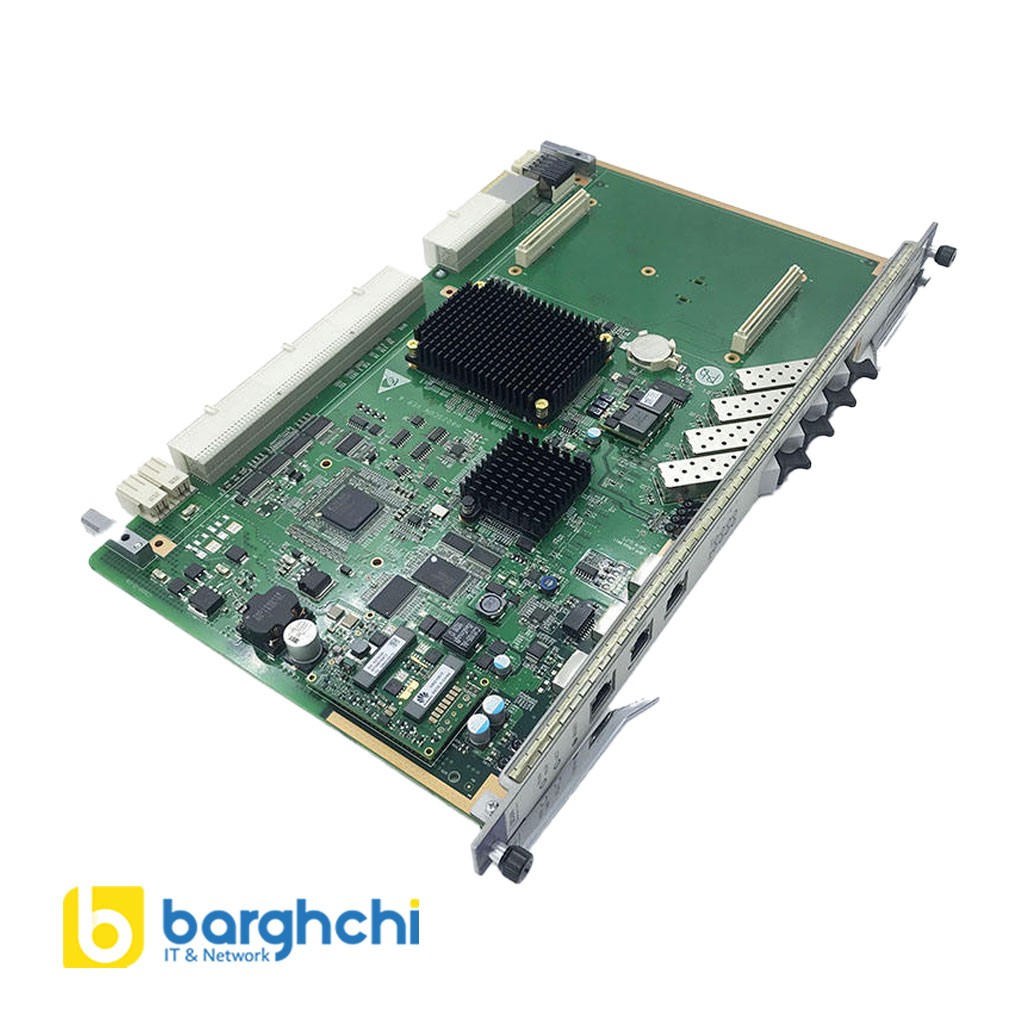

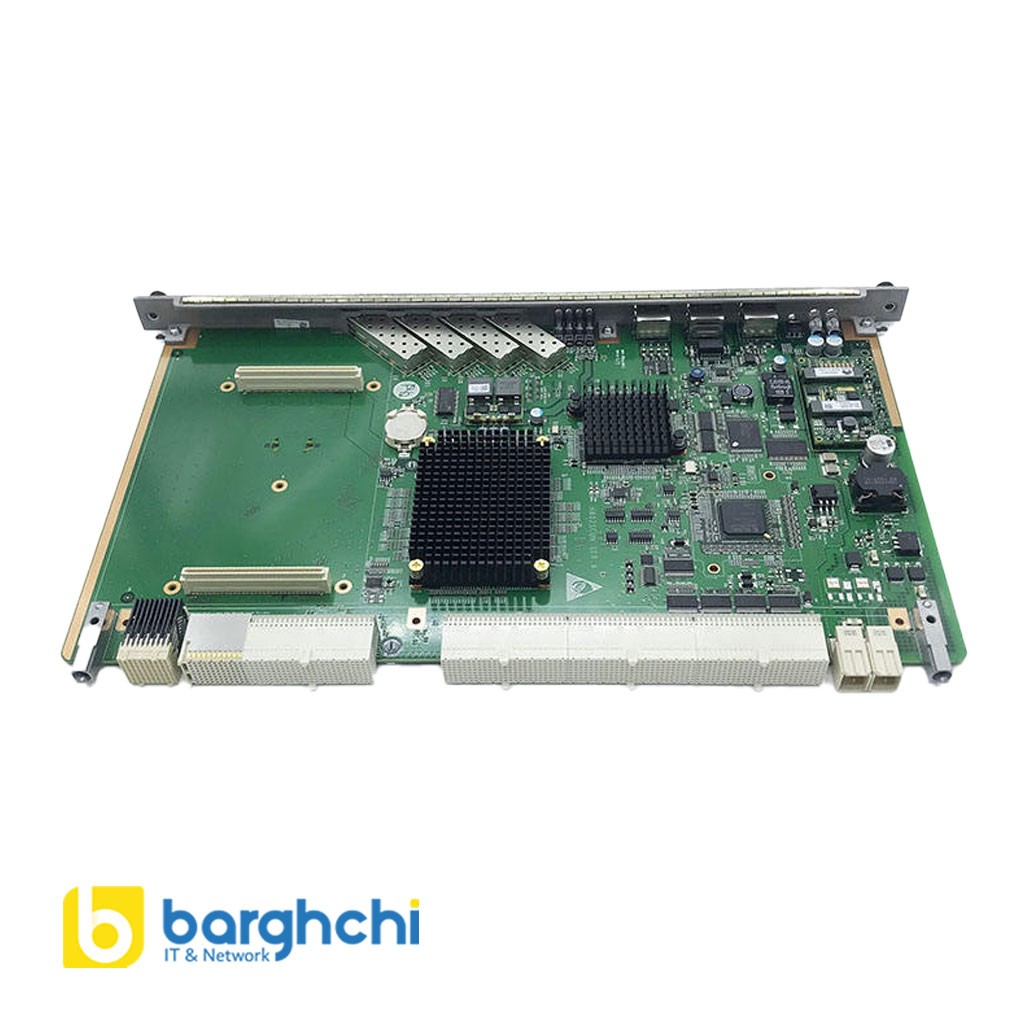

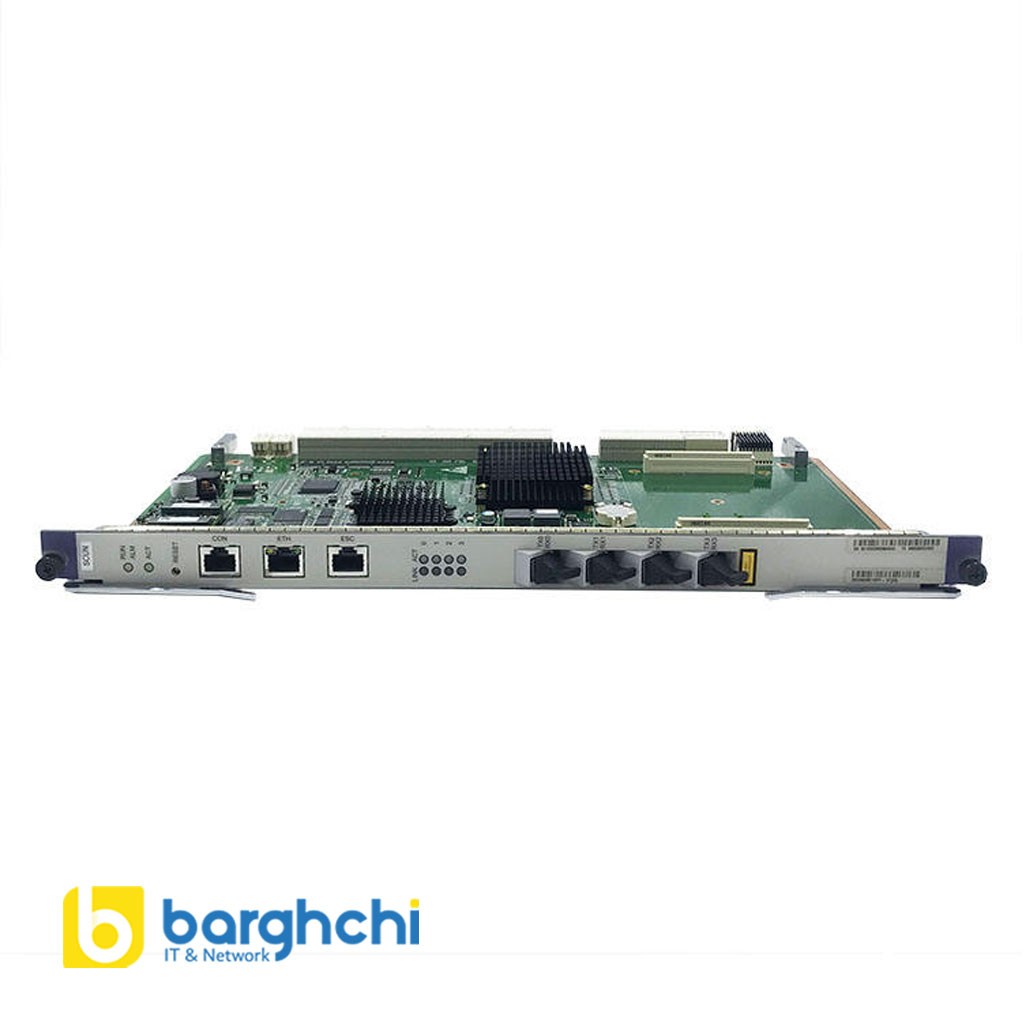

کارت کنترل Huawei OLT مدل SCUH
کارت کنترل Huawei SCUH (Super Control Unit – High Performance) یکی از کارت‌های کنترلی پیشرفته در OLTهای سری Huawei SmartAX است که در دستگاه‌های MA5683T و MA5680T مورد استفاده قرار می‌گیرد. این کارت به‌عنوان هسته اصلی کنترل سیستم و تجمیع سوئیچینگ سرویس‌ها عمل کرده و نقش کلیدی در مدیریت متمرکز شبکه‌های دسترسی نوری ایفا می‌کند.
کارت SCUH می‌تواند به عنوان مرکز مدیریت و کنترل شبکه یکپارچه عمل کند و اطلاعات حیاتی مدیریتی را از طریق رابط سریال Master/Slave، کانال‌های درون‌باند 10GE/20GE و کارت‌های سرویس تبادل نماید. این ساختار امکان پیکربندی، مدیریت و کنترل کامل OLT را با پایداری بالا فراهم می‌کند.
📊 مشخصات فنی کارت کنترل Huawei OLT مدل SCUH
مشخصه | توضیحات |
|---|---|
مدل برد | H801SCUH |
پورت‌های پنل | 4 پورت GE/10GE با پشتیبانی از سوئیچ خودکار در فرآیند راه‌اندازی نرم‌افزاری از راه دور از طریق uplink GE |
کانال ارتباطی با کارت‌های سرویس | 16 کانال 10GE / 20GE |
کانال ارتباطی با کارت‌های Uplink (GIU) | به ازای هر کارت uplink، 2 کانال 10GE |
کانال ارتباطی با کارت کنترل رزرو | 2 کانال 20GE با پشتیبانی از Load Sharing با کارت کنترلی Standby مدل H801SCUH |
نوع دسترسی | نوری و مسی (Optical & Copper) |
Daughter Board | ندارد |
پشتیبانی از Load Sharing | دارد |
Ethernet Synchronization | پشتیبانی می‌شود |
خواندن دما و آلارم دمای بالا | پشتیبانی می‌شود |
CF Card داخلی 2GB | دارد |
مدیریت متمرکز Subrackهای توسعه‌یافته GE از راه دور | پشتیبانی نمی‌شود |
D-CMTS | پشتیبانی نمی‌شود |
ویژگی‌های عمومی کارت‌های کنترلی SCU (از جمله SCUH)
کارت‌های کنترلی خانواده SCU در OLTهای سری SmartAX، به‌عنوان مرکز فرماندهی و مدیریت سیستم عمل می‌کنند و مجموعه‌ای از قابلیت‌های پایه و حیاتی را ارائه می‌دهند. این کارت‌ها از سوئیچ خودکار بین حالت Active و Standby پشتیبانی کرده و نقش مهمی در تضمین پایداری و دسترس‌پذیری شبکه ایفا می‌کنند.
همچنین امکان نگهداری و عیب‌یابی محلی و از راه دور از طریق پورت سریال مدیریتی CON و پورت شبکه مدیریتی ETH فراهم شده است. کارت‌های SCU به پورت اختصاصی ESC برای پایش شرایط محیطی مجهز هستند که امکان نظارت بر وضعیت کاری و شرایط محیطی دستگاه را در محیط‌های اپراتوری فراهم می‌کند.
📊 کارت کنترل SCUH و سازگاری با سایر کارت‌های کنترلی و سرویس
| نام برد | پورت‌های پنل | کانال ارتباطی با کارت‌های سرویس | کانال ارتباطی با کارت‌های Uplink | کانال ارتباطی با کارت کنترلی رزرو |
|---|---|---|---|---|
| H801SCUK | 4 × GE | 16 × GE / 10GE | به ازای هر کارت uplink: 2 × GE / 10GE | 2 × 10GE با Load Balancing با کارت رزرو H801SCUK (از نسخه V800R011C00 به بعد) |
| H801SCUL | ندارد | 16 × GE / 10GE | دو لینک GE/10GE در اسلات‌های مشخص‌شده کارت uplink استفاده می‌شود | دو لینک GE/10GE در اسلات دوم uplink استفاده می‌شود؛ یک لینک GE/10GE به‌صورت اشتراکی بین کارت uplink و subboard با سوئیچ الکترونیکی انتخاب می‌شود |
| H801SCUN | 4 × GE | 16 × GE / 10GE | به ازای هر کارت uplink: 2 × GE / 10GE | 2 × 10GE با Load Sharing با کارت رزرو H801SCUN (از نسخه V800R011C00 به بعد) |
| H802SCUN | 4 × GE | 16 × GE / 10GE | به ازای هر کارت uplink: 2 × GE / 10GE | 2 × 10GE با Load Balancing با کارت رزرو H802SCUN (از نسخه V800R011C00 به بعد) |
| H801SCUH | 4 × GE / 10GE | 16 × 10GE / 20GE | به ازای هر کارت uplink: 2 × 10GE | 2 × 20GE با Load Sharing با کارت رزرو H801SCUHپشتیبانی از سوئیچ خودکار در سناریوی GE uplink-free soft-switching |
| H801SCUV | 4 × GE / 10GE | 16 × 10GE / 20GE | به ازای هر کارت uplink: 2 × 10GE | 2 × 20GE با Load Sharing با کارت رزرو H801SCUHپشتیبانی از سوئیچ خودکار در سناریوی GE uplink-free soft-switching |
کاربردهای کارت کنترل SCUH Control Board
کارت کنترل Huawei SCUH برای استفاده در سناریوهای زیر طراحی شده است:
- OLTهای پرظرفیت سری SmartAX مانند MA5680T و MA5683T
- شبکه‌های دسترسی نوری FTTH / FTTx در مقیاس اپراتوری
- پروژه‌های GPON، 10G GPON، EPON و P2P
- مراکز مخابراتی و هاب‌های اصلی شبکه
- شبکه‌هایی با نیاز به uplink پرسرعت، Load Sharing و Ethernet Synchronization
- محیط‌های اپراتوری با نیاز به پایداری بالا، افزونگی کنترلی و مدیریت متمرکز
کارت SCUH پیشرفته‌ترین گزینه در میان کارت‌های کنترلی SCU است که با پشتیبانی از کانال‌های 20GE، همزمانی شبکه و افزونگی کامل، برای سناریوهای پرظرفیت و حساس اپراتوری انتخاب می‌شود.
🎯 جمع‌بندی نهایی
کارت کنترل Huawei SCUH به‌عنوان پیشرفته‌ترین واحد کنترلی در OLTهای سری SmartAX، هسته مدیریت، کنترل و تجمیع سوئیچینگ سرویس‌ها را بر عهده دارد. پشتیبانی از uplink پرسرعت GE/10GE/20GE، Ethernet Synchronization، Load Sharing و Active/Standby، این کارت را به گزینه‌ای ایده‌آل برای پیاده‌سازی شبکه‌های FTTH و GPON پرظرفیت در مقیاس اپراتوری تبدیل کرده است.
