کارت HUAWEI UPLINK NXED MA5800 X7

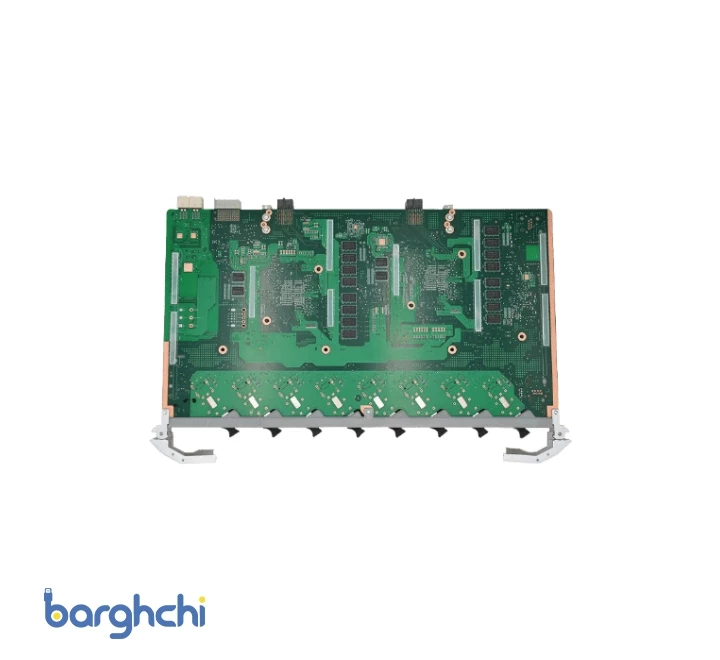

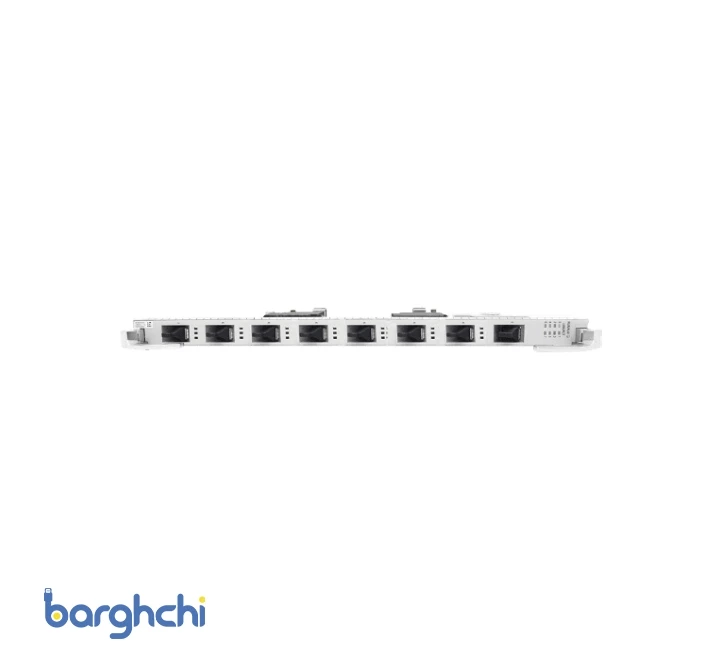

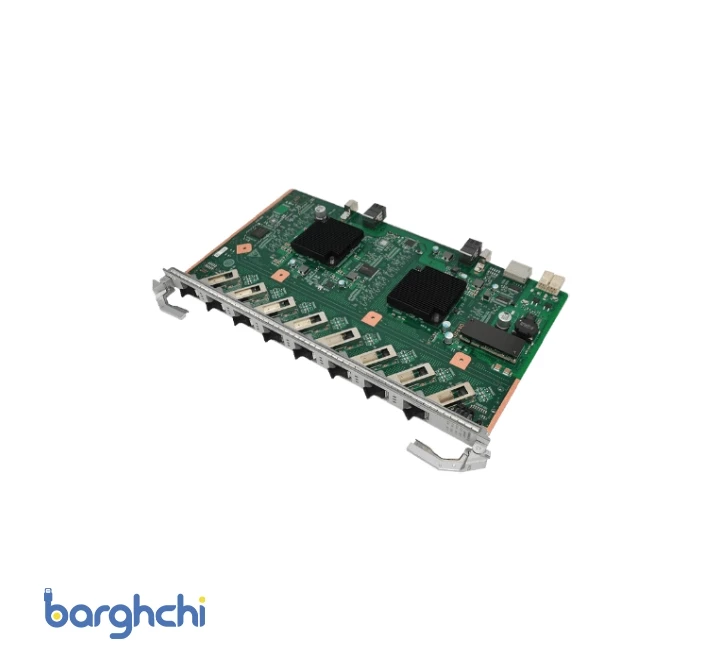

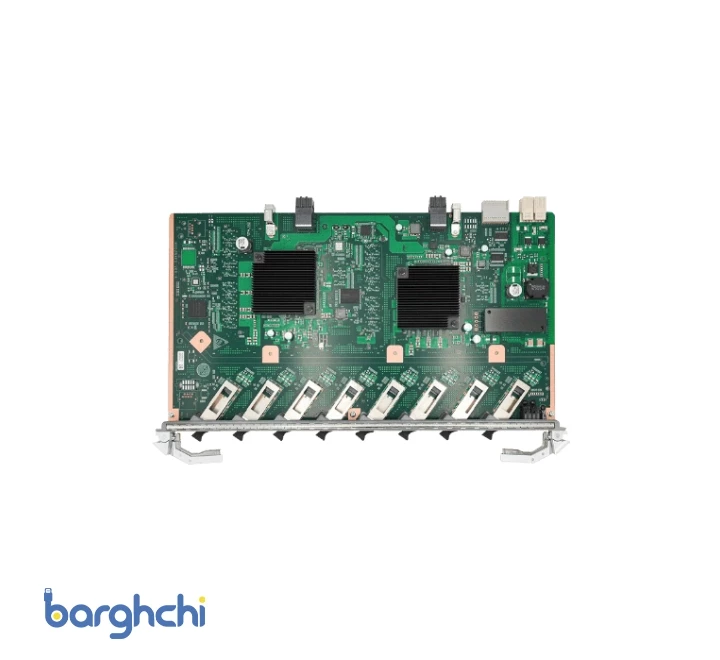

کارت HUAWEI UPLINK NXED MA5800 X7 یک برد رابط با 8 پورت 10GE/GE اپتیکی است که برای محصولات دستگاه OLT سری MA5800 شامل MA5800 X2، MA5800 X7، MA5800 X15 و MA5800 X17 طراحی شده است. این برد پورت‌های اپتیکی 10GE/GE را بدون نیاز به ماژول 10GE SFP+ به‌طور پیش‌فرض فراهم می‌کند.
ویژگی‌ها و قابلیت‌ها:
- پشتیبانی از پورت‌های 10GE/GE اپتیکی: ارائه 8 پورت uplink برای ارتباطات پرسرعت در شبکه‌های بزرگ.
- سازگاری با محصولات MA5800: این برد برای استفاده در MA5800 X2، MA5800 X7 ، MA5800 X15 و MA5800 X17 طراحی شده و سازگاری کاملی با این شاسی‌ها دارد.
- پشتیبانی از چندین رابط: برد NXED 10G Uplink از چندین نوع رابط مانند GPON، XG-PON، XGS-PON، ترکیب XG-PON و GPON، ترکیب XGS-PON و GPON، Flex-PONGE، و 10GE پشتیبانی می‌کند.
- کارایی بالا: پشتیبانی از سرعت‌های انتقال بالا با استفاده از پورت‌های 10GE برای ارائه عملکرد بهینه در شبکه‌های بزرگ و پیشرفته.
مشخصات فنی کارت HUAWEI UPLINK NXED MA5800 X7
| مشخصه | توضیحات |
|---|---|
| مدل | H901NXED |
| اندازه جدول آدرس MAC | 262143 |
| پورت‌های خارجی | 8 x 10GE (SFP+)/GE (eSFP/SFP) |
| ابعاد (میلی‌متر) | 23.30 (عرض) x 257.90 (طول) x 399.20 (ارتفاع) |
| وزن (کیلوگرم) | 0.99 |
| مصرف برق (وات) | ثابت: 40W |
| حداکثر: 53W | |
| دمای عملیاتی | -40°C تا +65°C |
| پشتیبانی از انتقال Uplink | پشتیبانی شده |
| پشتیبانی از 1588v2 | پشتیبانی شده |
| پشتیبانی از 1588ACR | پشتیبانی شده |
| پشتیبانی از Sync ETH clock | پشتیبانی شده |
| پشتیبانی از Link Aggregation | پشتیبانی شده |
| پشتیبانی از Pluggable Optical | پشتیبانی شده |
| پشتیبانی از Protection Group | پشتیبانی شده |
| پشتیبانی از Query دما و هشدار دما بالا | پشتیبانی شده |
| خاموش شدن خودکار برق در صورت دمای بالا | پشتیبانی شده |
ویژگی‌های متمایز کارت HUAWEI UPLINK NXED MA5800 X7
🔹 پورت‌های 8گانه SFP 10GE/GE: ارائه 8 پورت رابط اپتیکی 10GE/GE برای انتقال داده‌های سریع و پایدار.
🔹 پشتیبانی از انتخاب ساعت خط به عنوان ساعت سیستم: این قابلیت به برد اجازه می‌دهد که از ساعت خط به‌عنوان ساعت سیستم برای هم‌زمانی دقیق استفاده کند.
🔹 پهنای باند 80G: پشتیبانی از پهنای باند 80 گیگابیت در ثانیه بدون نیاز به هم‌گرایی uplink.
🔹 پشتیبانی از هم‌زمانی ساعت Ethernet: قابلیت هم‌زمانی دقیق ساعت در سطح Ethernet برای شبکه‌های بزرگ.
🔹 محافظت در برابر دمای بالا: برد از حفاظت در برابر دماهای بالا پشتیبانی می‌کند تا از خرابی دستگاه در شرایط دمایی بالا جلوگیری کند.
🔹 خاموشی خودکار برق در صورت دمای بالا: در صورت شناسایی دمای بالا، برد به‌طور خودکار برق را قطع می‌کند تا از آسیب به سیستم جلوگیری شود.
مشخصات و ویژگی‌های کارت‌های خدماتی و رابط‌های مختلف برای MA5800
| نوع کارت | مدل | توضیحات |
|---|---|---|
| کارت‌های رابط Uplink | H901MPLB | 4 پورت GE/10GE برای انتقال داده به شبکه بالادستی با پشتیبانی از توزیع بار |
| H901MPLA | برد رابط Uplink برای انتقال داده‌های پرسرعت و مدیریت عملکرد سیستم | |
| H901CKUA | قابلیت Stratum-3 ساعت با همکاری MPLB و MPLA برای هم‌زمانی دقیق | |
| H901NXED | 8 پورت 10GE/GE برای انتقال داده اپتیکی و پشتیبانی از GE/10GE Ethernet | |
| کارت‌های رابط یونیورسال | H901CIUA | ورودی/خروجی سیگنال‌های زمانی و ساعت، ورودی/خروجی پارامترهای هشدار، پورت‌های RS485 |
| کارت‌های خدماتی | H901GPHF | 16 پورت GPON برای خدمات دسترسی عمومی |
| H901GPSF | 16 پورت GPON برای خدمات دسترسی خانگی | |
| H901XGHD | 8 پورت GPON 10G نامتقارن برای خدمات دسترسی با سرعت بالا | |
| H901TWED | 8 پورت GPON 10G متقارن برای خدمات دسترسی با سرعت بالا | |
| H901EDSH | 32 کانال E1 برای انتقال داده‌های upstream با پشتیبانی از TDM بومی | |
| H901OGHK | 48 پورت GE/FE اپتیکی تجمیعی با پشتیبانی از 48 کانال GE/FE | |
| H901OXHD | 8 پورت 10GE اپتیکی تجمیعی برای انتقال داده‌های Ethernet 10GE/GE | |
| کارت‌های منبع تغذیه و نظارت | H901PILA | ورودی 48V DC برای تغذیه سیستم |
| H901FMLA | تأمین انرژی برای فن‌ها و کنترل/نظارت بر عملکرد آن‌ها | |
| H901FMMA | تأمین انرژی برای فن‌ها و کنترل/نظارت بر عملکرد آن‌ها |
کاربران کارت HUAWEI UPLINK NXED MA5800 X7
کارت‌های NXED 10G Uplink و سایر کارت‌های MA5800 برای انواع مختلفی از کاربران در زمینه‌های مخابراتی و شبکه‌های بزرگ به کار می‌روند:
🔹 اپراتورهای مخابراتی و ارائه‌دهندگان اینترنت: برای ارائه خدمات اینترنت پرسرعت در شبکه‌های FTTH، FTTB و FTTC.
🔹 سازمان‌ها و کسب‌وکارها: برای مدیریت ارتباطات سریع و انتقال داده در شبکه‌های بزرگ.
🔹 مهندسان شبکه: برای طراحی و پیکربندی شبکه‌های پرظرفیت با استفاده از پورت‌های uplink اضافی.
🔹 مراکز داده و دیتاسنترها: برای افزایش ظرفیت و بهبود عملکرد انتقال داده در شبکه‌های پرحجم.
🔹 توسعه‌دهندگان شبکه‌های نوری: برای ایجاد و پیاده‌سازی شبکه‌های جدید و خدمات دسترسی اینترنت پرسرعت.
این کارت‌ها به کاربران کمک می‌کنند تا ارتباطات سریع، پایدار و مقیاس‌پذیر را در شبکه‌های پیچیده و بزرگ ایجاد کنند.
🎯 جمع‌بندی
NXED 10G Uplink Board یک برد رابط اپتیکی 8 پورت 10GE/GE است که برای محصولات MA5800 از جمله MA5800 X2، MA5800 X7، MA5800 X15 و MA5800 X17 طراحی شده است. این برد برای ارائه انتقال داده‌های سریع و پایدار در شبکه‌های بزرگ و پرظرفیت به‌ویژه در شبکه‌های FTTH، FTTB و FTTC استفاده می‌شود. با پشتیبانی از ویژگی‌هایی مانند هم‌زمانی ساعت Ethernet، پشتیبانی از پروتکل 1588v2، و توزیع بار، این برد به بهبود عملکرد سیستم‌های شبکه کمک می‌کند.
کاربران اصلی این محصول شامل اپراتورهای مخابراتی، مراکز داده، سازمان‌ها و مهندسان شبکه هستند که نیاز به اتصال سریع و مقیاس‌پذیر در شبکه‌های پرظرفیت دارند. با ویژگی‌های پیشرفته‌ای همچون پورت‌های 10GE، حفاظت در برابر دماهای بالا و خاموشی خودکار برق، این برد گزینه‌ای مناسب برای شبکه‌های بزرگ و حساس است.
