لگراند یکی از معتبرترین و پرطرفدارترین شرکت تولید کننده تجهیزات شبکه، به ویژه کیستون شبکه می‌باشد. کیستون شبکه لگراند به عنوان یکی از باکیفیت ترین کیستون در بازار، دارای ویژگی‌های منحصر به فردی است. در این مقاله قصد داریم با انواع کیستون شبکه لگراند در دسته بندی های مختلف و کاربرد هر یک از آن‌ها آشنا شویم.
چرا باید کیستون لگراند بخریم؟
از مزایای کیستون های شبکه لگراند می توان به موارد زیر اشاره کرد: . پریز شبکه لگراند بر اساس استاندارد‌های CAT6 و CAT5 که جزو استاندارد‌های روز دنیا هستند، ساخته میشوند. . تنوع مناسبی در انواع UTP و SFTP، در طبقات شیلددار و بدون‌شیلد و سایز‌های یک ماژول (باریک) و دو ماژول (پهن) دارند. . تمامی کیستونهای شبکه لگراند قابلیت قفل شدن دارند و برای نصب به هیچ گونه ابزار دیگری نیاز ندارند. . تمامی کیستون های شبکه لگراند فیس پلیت اختصاصی داشته و هنگام نصب نیاز به فیس پلیت دیگری ندارند. . کیستون شبکه لگراند دارای شاتر (محافظ پورت) می‌باشند که از نفوذ گرد و غبار جلوگیری و زمانی که کیستون با دستگاه دیگری اتصال ندارد محفظه ورودی کیستون شبکه را می‌پوشاند. . کیستون شبکه لگراند برای شناسایی بهتر پورت‌های شبکه یک محفظه برای شماره گذاری دارند. . پریز‌های شبکه این شرکت بر روی هر نوع ترانکینگی نصب میشود.
کیستون شبکه لگراند CAT6 UTP یک ماژول باریک یکی از پرکاربردترین تجهیزات شبکه داخلی کیستون‌ها یا همان پریز شبکه به شمار می‌آید. کیستون شبکه 1 ماژول باریک لگراند CAT6 UTP قابلیت نصب بر روی هر نوع ترانکینگی را دارد، اما فقط با کابل‌های نوع UTP که بدون شیلد و فویل ساخته میشوند و توانایی حذف نویز را ندارند، سازگار است. رنگ این کیستون شبکه لگراند، سفید و جنس بدنه آن PVC است. [caption id="attachment_22344" align="aligncenter" width="499"]
کیستون شبکه لگراند CAT6 UTP یک ماژول باریک[/caption]

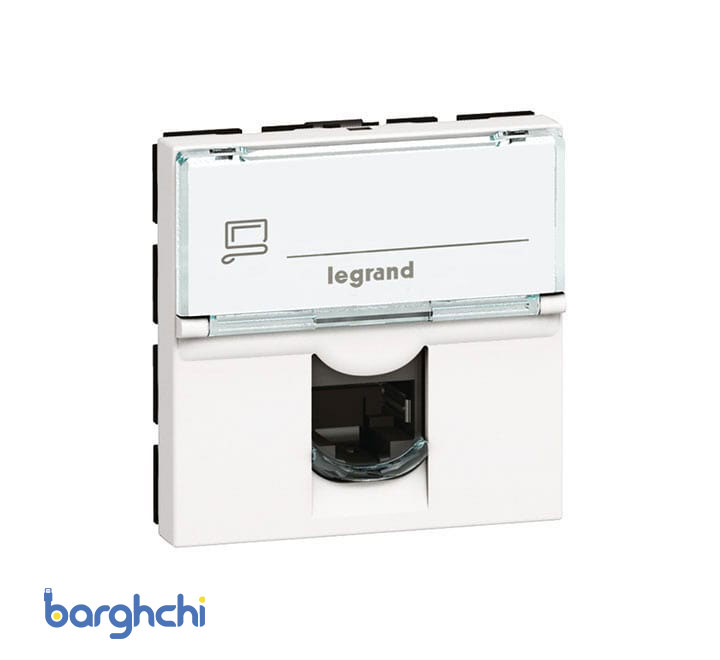

کیستون شبکه 2 ماژول پهن لگراند CAT6 SFTP از استاندارد CAT6 برخوردار است و میتواند تا سرعت واقعی 10 گیگابیت بر ثانیه را پشتیبانی کند. کیستونهای مدل SFTP مختص کابل‌های نوع SFTP هستند. این کابل‌ها شیلد دارند و قادر به حذف نویز و تخلیه الکتریسیته ساکن می‌باشند. تفاوت کیستون شبکه 2 ماژول پهن با نوع باریک آن، تنها در شکل ظاهری عمودی یا افقی آن‌هاست که با توجه به نیاز کاربران انتخاب میشود. [caption id="attachment_22345" align="aligncenter" width="531"]
کیستون شبکه لگراند CAT6 SFTP دو ماژول پهن[/caption]
کیستون شبکه باریک لگراند CAT6 SFTP مانند دیگر انواع کیستون سری SFTP دارای فویلد و شیلد برای تخلیه الکتریسیته ساکن و حذف نویز است. این کیستون نیز قادر است تا سرعت واقعی 10 گیگابیت بر ثانیه و پهنای باند 500 مگاهرتز را پشتیبانی کند. کیستون شبکه باریک لگراند CAT6 SFTP با توجه به ظاهر عمودی یا افقی آن از کیستون شبکه پهن لگراند CAT6 SFTP متمایز میشود. [caption id="attachment_22346" align="aligncenter" width="536"]
کیستون شبکه لگراند CAT6 SFTP یک ماژول باریک[/caption]
همانطور که قبلا اشاره کردیم کیستونهای شبکه از نوع SFTP شیلددار هستند و قابلیت حذف نویز و تخلیه الکتریسیته ساکن دارند. و همچنین در طبقه‌بندی CAT6 قادر هستند تا سرعت واقعی 10 گیگابیت بر ثانیه را پشتیبانی کنند. کیستون شبکه لگراند CAT6A SFTP یک ماژول باریک نسبت به نوع دو ماژول پهن آن عرض کمتری داشته و به شکل مستطیل عمودی است و به نسبت اندازه فضای به کار گیری آن مورد استفاده قرار می‌گیرد. [caption id="attachment_22347" align="aligncenter" width="560"]
کیستون شبکه لگراند CAT6A SFTP یک ماژول باریک[/caption]
کیستون شبکه لگراند CAT6A UTP یک ماژول باریک با توجه به اینکه بدون شیلد است قابلیت حذف نویز و تخلیه الکتریسیته ساکن را ندارند و درشبکههای ساده با پیچیدگی کمتر مورد استفاده قرار می گیرد. شکل ظاهری آن به صورت مستطیل عمودی و نسبت به کیستون شبکه دو ماژول پهن عرض کمتری دارد. [caption id="attachment_22348" align="aligncenter" width="526"]
کیستون شبکه لگراند CAT6A UTP یک ماژول باریک[/caption]
آموزش نصب کیستون شبکه لگراند:
برای نصب کیستون شبکه لگراند ابزار زیادی مورد نیاز نیست. این کیستون‌ها را می‌توان با استفاده از یک پانج شبکه ساده، سیم چین و یک کابل لختکن به راحتی نصب کرد. کیستون‌ها از نظر ظاهری با یکدیگر متفاوت هستند؛ اما با استفاده از برچسب رنگی که روی همه کیستونهای شبکه لگراند طراحی شده می‌توان کیستون مورد نیاز خود را بهتر انتخاب کرد. برای نصب کیستون لگراند ابتدا کابل شبکه مورد نظر را به اندازه ی 3 الی 4 سانتی‌متر لخت کرده و بعد از آن که روکش کابل را در آوردیم یک رشته ابریشمی نگهدارنده را به صورت کامل از کابل جدا خواهیم کرد. سپس رشته هایی که به بهم چسبیده هستند را از یکدیگر جدا نموده و به شانه (صاف) کردن آن‌ها خواهیم پرداخت. پس از آن کیستون را بر اساس رنگ چیده و به کمک یک پانچ ساده رشته‌ها را در جای خودشان فیکس می‌کنیم. در نهایت از یک قطعه جانبی برای محکم کردن کابل‌ها در جای خود استفاده می‌کنیم. در پایان، از یک دستگاه تستر کیستون جهت آزمایش کیستون و عملکرد آن استفاده میشود.
رنگ بندی کیستون شبکه لگراند:
کیستون‌ها در دو کلاس A و B ارائه میشوند که در هر کلاس رنگ بندی مشخصی جهت متمایز کردن کیستون مورد نظر از لحاظ شکل ظاهر و کارایی آن در نظر گرفته شده است. برای مثال در کلاس B کیستون شبکه لگراند رنگ‌ها به شرح زیر می‌باشند: . از سمت راست و بالا: رنگ سبز و سفید، سبز . از سمت چپ: آبی و سفید، آبی . از سمت راست پائین: قهوه ای و سفید، قهوه ای . از سمت چپ پائین: نارنجی و سفید، نارنجی
جمع بندی:
همانطور که مشاهده نمودید کیستون شبکه لگراند در category استاندارد جهانی (cat6 و cat5) تولید شده و به لحاظ واکنش در برابر نویزها و الکتریسیته ساکن در دو گروه UTP و SFTP و همچنین از لحاظ اندازه و شکل ظاهری در دو مدل یک ماژول باریک و دو ماژول پهن ارائه میشوند. نصب این کیستون‌ها به راحتی و بدون استفاده از ابزارهای تخصصی خاص بلکه با یک پانچ ساده، یک سیم چین و یک سیم لخت کن نصب میشود. علاوه بر این، بر روی تمامی کیستونهای شبکه لگراند یک جدول رنگ‌بندی وجود دارد که ما را در انتخاب نوع و کارایی کیستون مورد نظر یاری می‌کند.
