نقد و بررسی
ویژگیهای کلیدی ++Huawei GPON OLT SFP C
- ماژول نوری ++GPON OLT Class C
- مخصوص نصب روی کارتهای سرویس OLT هوآوی
- توان خروجی نوری بالا (High Optical Budget)
- مناسب شبکههای Long-Reach GPON
- پشتیبانی از Split Ratio بالا (تا 1:128)
- طول موج Downstream: 1490nm
- طول موج Upstream: 1310nm
- نوع ماژول: SFP
- سازگار با استاندارد ITU-T G.984
- مناسب فیبر Single-Mode (SMF)
- کانکتور SC/PC یا SC/APC (بسته به مدل)
- حساسیت گیرندگی بالا برای لینکهای طولانی
- کاهش تلفات و افزایش پایداری لینک
- سازگار با OLTهای Huawei MA5608T / MA5683T / MA5680T
- مناسب پروژههای FTTH / FTTB / FTTx اپراتوری
- عملکرد پایدار در شبکههای Carrier-Class

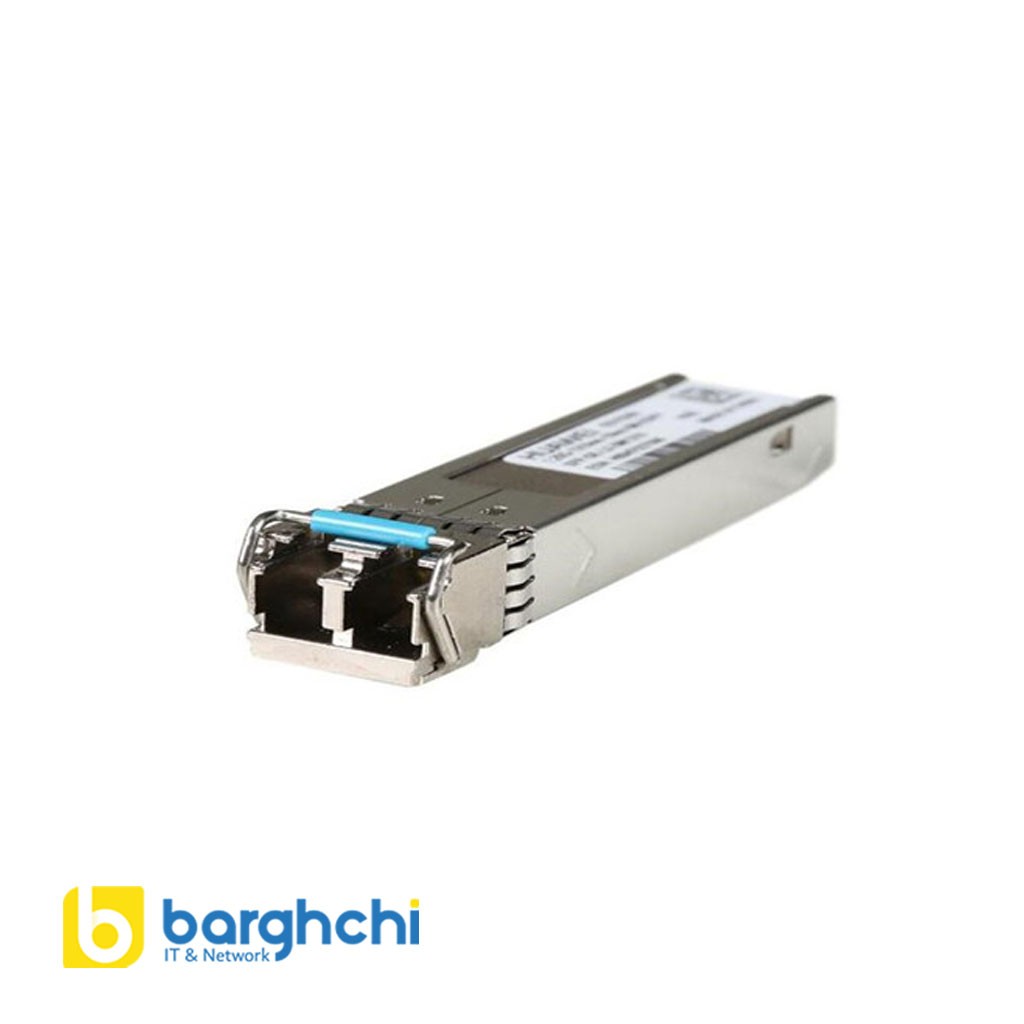

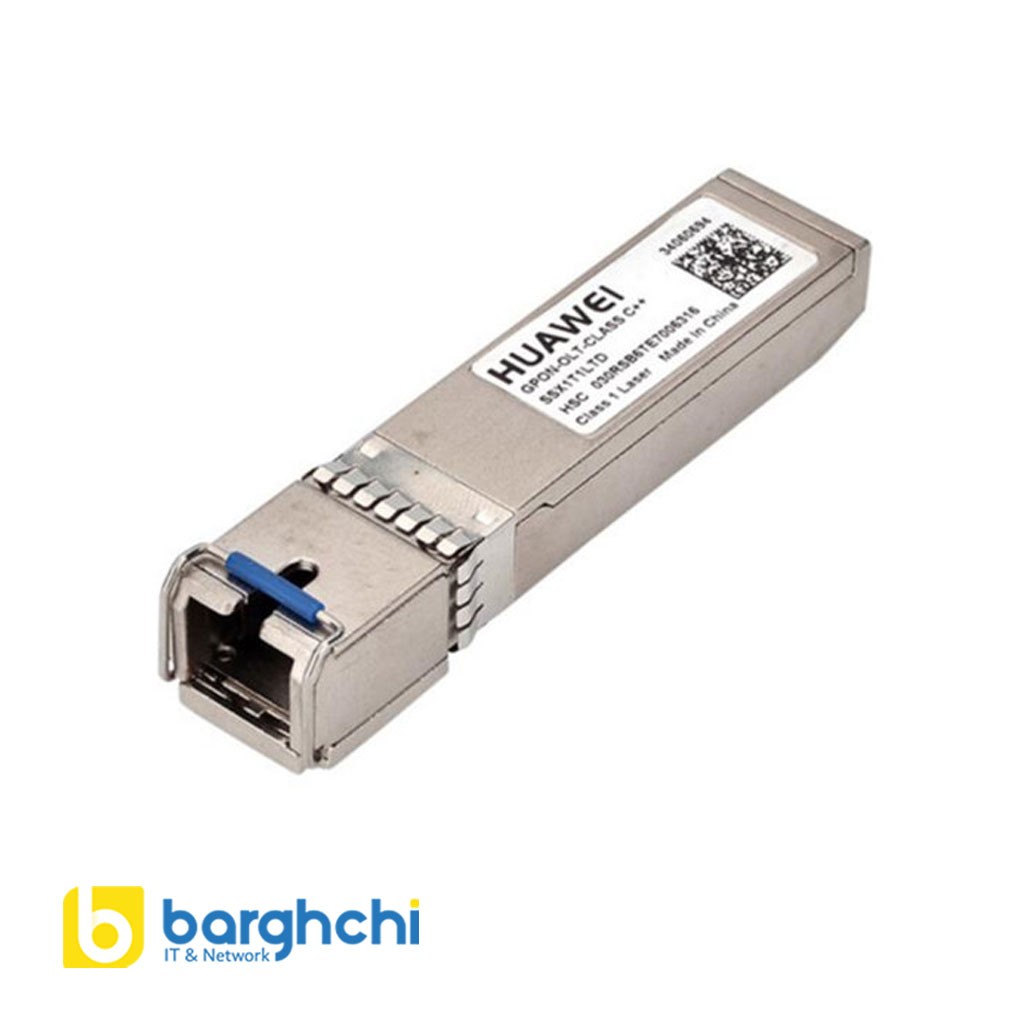

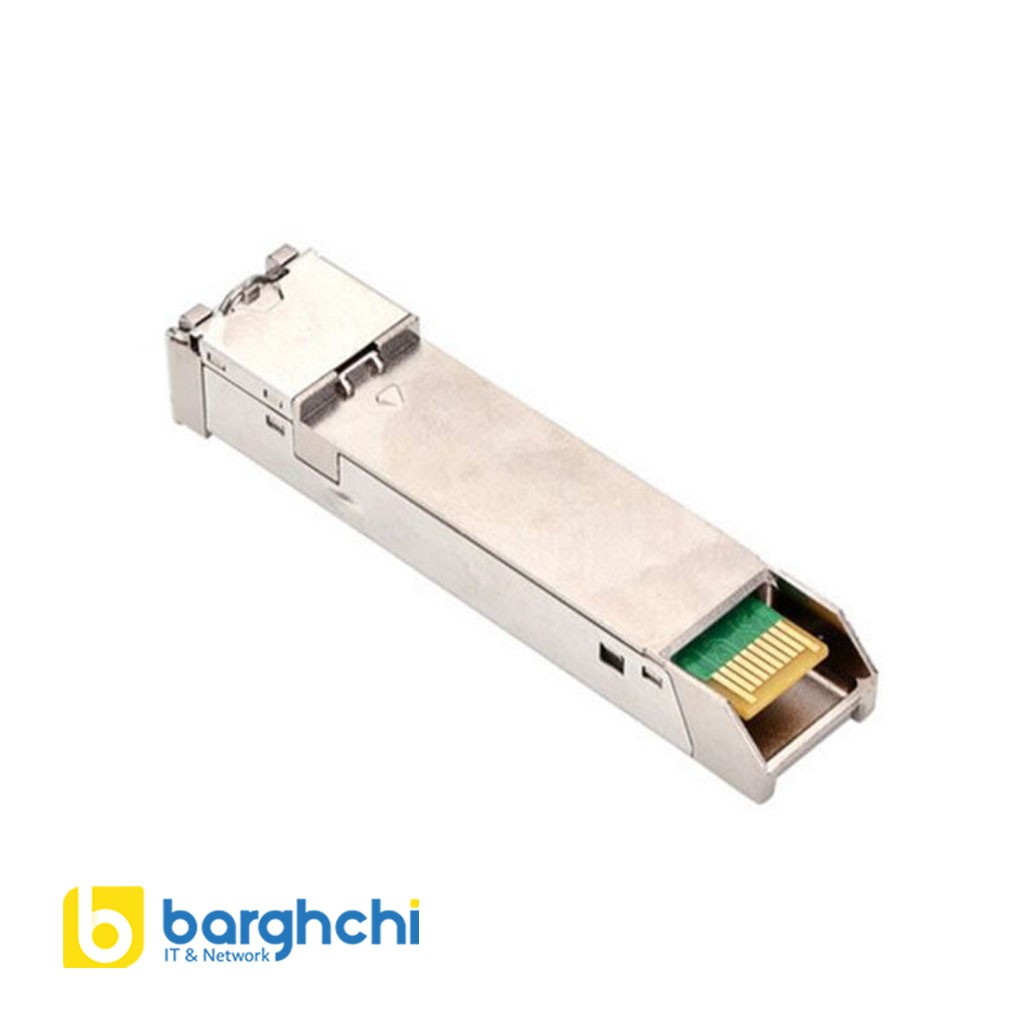

بررسی تخصصی ماژول فیبر نوری هوآوی مدل ++Huawei GPON OLT SFP C
ماژول ++SFP GPON OLT C یکی از ماژولهای نوری پرقدرت هوآوی است که روی کارت سرویس OLT نصب میشود و برای ارائه سرویسهای GPON در شبکههای دسترسی نوری با فاصله زیاد و Split Ratio بالا طراحی شده است. این ماژول به طور مستقیم در تجهیزات OLT هوآوی مانند MA5608T، MA5683T و MA5680T مورد استفاده قرار میگیرد.
همچنین ماژول GPON OLT C++ SFP روی کارتهای سرویس GPON مانند GPFD ،GPBD ،GPBH ،GPHF و سایر کارتهای سازگار نصب میشود و نقش فرستنده/گیرنده نوری (Transceiver) را در شبکه GPON ایفا میکند.
این ماژول با فراهمسازی توان نوری بالا، امکان برقراری ارتباط پایدار بین OLT و ONT/ONU را در پروژههای FTTH و FTTx اپراتوری فراهم میسازد.
📌 قابلیتها و سازگاری
- قابل نصب روی کارتهای سرویس GPON در OLTهای Huawei
- سازگار با سریهای SmartAX MA5608T / MA5683T / MA5680T
- طراحی شده برای شبکههای Carrier-Class GPON
- پشتیبانی از لینکهای Long-Reach
- مناسب سناریوهای با تعداد مشترک بالا و بودجه نوری زیاد
✔️ نقش ماژول در معماری شبکه
ماژول ++SFP GPON OLT C به عنوان بخش کلیدی لایه فیزیکی شبکه تجهیزات GPON، وظیفه تبدیل سیگنالهای الکتریکی کارت سرویس OLT به سیگنال نوری و بالعکس را بر عهده دارد و پایه اصلی ارتباط پایدار بین مرکز مخابراتی و مشترکین نهایی محسوب میشود.
++Huawei SFP GPON OLT C یک ماژول نوری حرفهای برای شبکههای GPON اپراتوری است که با توان نوری بالا، سازگاری گسترده با OLTهای هوآوی و عملکرد پایدار، انتخابی ایدهآل برای پروژههای FTTH در مقیاس متوسط تا بزرگ به شمار میرود.
مشخصات فنی ماژول فیبر نوری هوآوی مدل ++Huawei GPON OLT SFP C
| مشخصه | توضیحات |
|---|---|
| مدل | ++GPON-OLT-Class C |
| برند | Huawei |
| نوع ماژول | SFP GPON OLT |
| نوع رابط (Interface Type) | SC |
| نوع کابل | فیبر نوری |
| نوع انتقال | Optical Transmission |
| طول موج ارسال / دریافت | 1310 nm / 1550 nm |
| توان خروجی نوری | 5 dBm |
| حداکثر فاصله انتقال | تا 20 کیلومتر |
| ولتاژ ورودی | 48 ولت |
| نوع فیبر | Single-Mode |
| نوع دستگاه | ماژول نوری GPON مخصوص OLT |
ویژگیهای کلیدی ++SFP GPON OLT C
- پشتیبانی از نرخ بیت 9.95Gb/s تا 10.3Gb/s
- طراحی در قالب SFP+ Package
- مجهز به فرستنده لیزری DFB با طول موج 1310nm
- مصرف انرژی پایین (کمتر از 1.5 وات)
- تحمل دیسپرسن بالا تا 800ps/nm (مناسب لینکهای بالای 20km)
- تداخل الکترومغناطیسی بسیار کم (Low EMI)
- حفاظت قوی در برابر ESD
- سازگار با استاندارد ایمنی لیزر IEC-60825
- مطابق با استانداردهای RoHS
- سازگار با MSA SFP+ Specification (SFF-8431)
- پشتیبانی از مانیتورینگ دیجیتال طبق SFF-8472
- مناسب استفاده در شبکههای Carrier-Class GPON
- عملکرد پایدار در سناریوهای Long-Reach و High Split Ratio
ماژول ++SFP GPON OLT C با توان بالا، مصرف انرژی کم و تطابق کامل با استانداردهای بینالمللی، انتخابی حرفهای برای OLTهای هوآوی در شبکههای دسترسی نوری است.

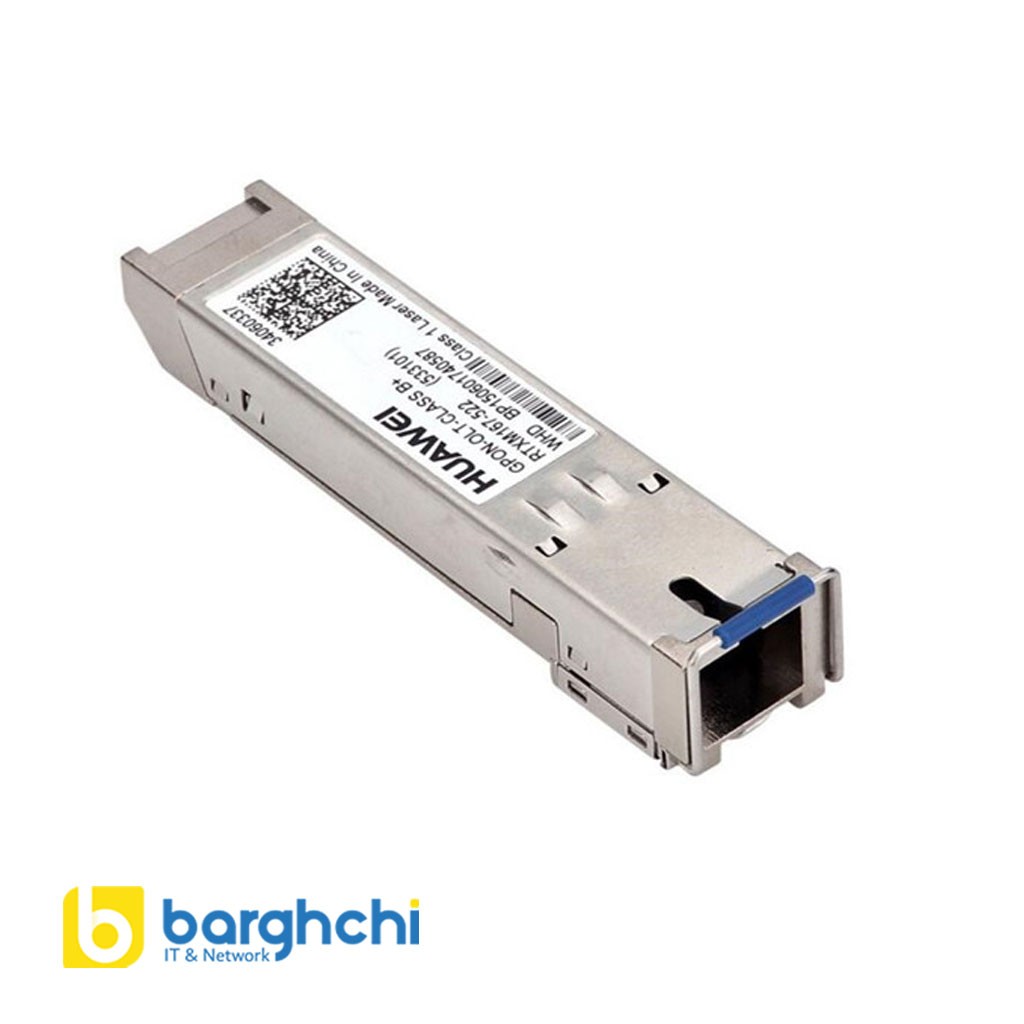

مقایسه ماژولهای SFP GPON OLT (B+ / C+ / C++)
|
ویژگی |
C++ Module |
C+ Module |
B+ Module |
|---|---|---|---|
|
نوع ماژول |
++GPON OLT SFP Class C+ |
+GPON OLT SFP Class C |
+GPON OLT SFP Class B |
|
توضیح |
ماژول نوری دوطرفه تکفیبر (Bi-Directional) |
ماژول نوری دوطرفه تکفیبر |
ماژول نوری دوطرفه تکفیبر |
|
طول موج کاری |
Tx: 1490 nm Rx: 1310 nm |
Tx: 1490 nm Rx: 1310 nm |
Tx: 1490 nm Rx: 1310 nm |
|
نوع بستهبندی |
SFP |
SFP |
SFP |
|
سرعت ارسال (Tx) |
2.488 Gb/s |
2.49 Gb/s |
2.49 Gb/s |
|
سرعت دریافت (Rx) |
1.244 Gb/s |
1.24 Gb/s |
1.24 Gb/s |
|
حداقل توان خروجی نوری |
6.0 dBm |
3.0 dBm |
1.5 dBm |
|
حداکثر توان خروجی نوری |
10.0 dBm |
7.0 dBm |
5.0 dBm |
|
حداکثر حساسیت گیرنده |
-35.0 dBm |
-32.0 dBm |
-28.0 dBm |
|
نوع کانکتور نوری |
SC/UPC |
SC/PC |
SC/PC |
|
نوع فیبر |
Single-Mode |
Single-Mode |
Single-Mode |
|
حداکثر فاصله پشتیبانیشده |
20 کیلومتر |
20 کیلومتر |
20 کیلومتر |
|
توان نوری Overload |
-15.0 dBm |
-12.0 dBm |
-8.0 dBm |
|
نسبت خاموشی (Extinction Ratio) |
8.2 dB |
8.2 dB |
8.2 dB |
+B: مناسب شبکههای کوچک و فاصله کوتاه
+C: گزینه متعادل برای اکثر پروژههای FTTH
++C: انتخاب حرفهای برای شبکههای پرتراکم، Split Ratio بالا و حاشیه توان نوری بیشتر
اگر شبکه شما در شرایط Carrier-Class یا مناطق گسترده اجرا میشود، ++C بهترین انتخاب است.
کاربرد های ماژول فیبر نوری ++Huawei GPON OLT SFP C
ماژول فیبر نوری هوآوی مدل ++Huawei GPON OLT SFP C برای استفاده در شبکههای دسترسی نوری اپراتوری و تجهیزات OLT طراحی شده و در سناریوهای زیر کاربرد دارد:
- شبکههای FTTH / FTTB / FTTx با نیاز به توان نوری بالا
- نصب روی OLTهای هوآوی و تجهیزات سازگار اپراتوری
- پروژههای GPON پرتراکم با Split Ratio بالا
- شبکههای دسترسی نوری با فاصله انتقال متوسط تا بلند
- مناسب مراکز مخابراتی، ISPها و اپراتورهای Carrier-Class
سازگاری گسترده با برندهای ماژول نوری
این ماژول در اکوسیستم تجهیزات نوری اپراتوری، با تولیدکنندگان معتبر ماژول نوری مانند موارد زیر سازگاری دارد یا در همان رده فنی استفاده میشود:
Huawei/ Finisar/ WTD/ H3C/ Hisense/ NeoPhotonics/ JDSU/ Lumentum/ Sumitomo/ Avago
پارامترهای فنی قابل پشتیبانی (در خانواده ماژولهای نوری)
- طول موجها: 850nm ،1310nm ،1490nm ،1550nm
- نرخ انتقال داده: 155Mbps ،622Mbps ،1.25Gbps ،2.5Gbps ،6.144Gbps ،8Gbps ،9.8Gbps ،10Gbps ،40Gbps
- فاصله انتقال نوری: 300m ،500m ،550m ،1.4km ،2km ،10km ،15km ،20km ،40km ،80km ،120km
++Huawei SFP GPON OLT C گزینهای حرفهای برای شبکههای GPON اپراتوری است که به پایداری بالا، توان نوری بیشتر و سازگاری گسترده با تجهیزات دسترسی نوری نیاز دارند.
مدلهای مرتبط SFP OLT
ماژول ++SFP GPON OLT C در کنار سایر ماژولهای OLT، بخشی از خانواده ماژولهای دسترسی نوری اپراتوری محسوب میشود، از جمله:
- ++EPON OLT PX20
- +EPON OLT PX20
- EPON OLT PR30
- EPON OLT PRX30
- +GPON OLT B
- +GPON OLT C
- ++GPON OLT C
این تنوع مدلها امکان انتخاب ماژول مناسب بر اساس بودجه نوری، فاصله لینک و نوع شبکه (GPON/EPON) را فراهم میکند.
🎯 جمعبندی نهایی
ماژول ++SFP GPON OLT Class C یک راهکار نوری پرقدرت و Carrier-Class برای شبکههای دسترسی GPON است که با پشتیبانی از توان نوری بالا، Split Ratio زیاد و عملکرد پایدار، گزینهای ایدهآل برای پروژههای FTTH و FTTx اپراتوری محسوب میشود. این ماژول با سازگاری گسترده با OLTها و کارتهای سرویس Huawei، طراحی استاندارد SFP و انطباق کامل با استانداردهای بینالمللی، امکان پیادهسازی لینکهای نوری مطمئن و مقیاسپذیر را در شبکههای پرتراکم فراهم میکند.
