نقد و بررسی
- نوع ماژول: SFP
- استاندارد: GPON Class B+
- نوع فیبر نوری: تکمد (SMF, G.652)
- طول موج ارسال (TX): 1490 nm
- طول موج دریافت (RX): 1310 nm
- سرعت انتقال دادهها:
- Downstream (دریافت): 2.488 Gbps
- Upstream (ارسال): 1.244 Gbps
- توان ارسال (TX): 1.5 تا 5 dBm
- حساسیت دریافت (RX): حداکثر -28 dBm
- حداکثر توان ورودی (Overload): -8 dBm
- نسبت خاموشی (Extinction Ratio): حداقل 8.2 dB
- برد انتقال: حداکثر 20 km
- نوع کانکتور: SC
- پشتیبانی از DDM/DOM: بله، برای مانیتورینگ دیجیتال TX/RX و دما
- دمای کاری: 0°C تا 70°C
- دمای ذخیرهسازی: -40°C تا 85°C
- ولتاژ کاری: 3.3V
- توان مصرفی: کمتر از 1 W
- نوع نصب: Hot-pluggable
- کاربرد: مناسب برای استفاده در OLTهای هوآوی مانند MA5600T، MA5603T و MA5608T

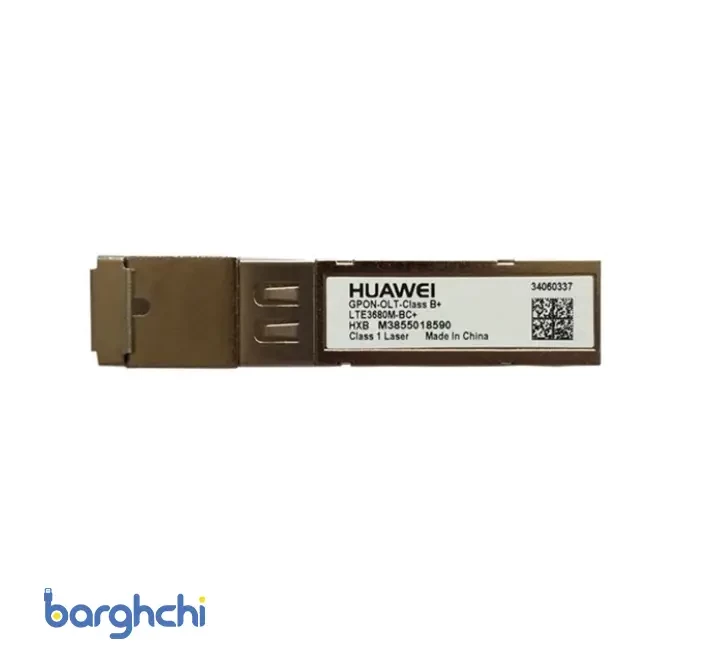

ماژول فیبرنوری هوآوی +GPON OLT CLASS B
ماژول +Huawei SFP GPON OLT B یک ماژول نوری استاندارد GPON است که برای نصب روی کارت سرویس OLT هوآوی طراحی شده و وظیفه انتقال سیگنال نوری بین OLT و ONU/ONT را در شبکههای دسترسی GPON بر عهده دارد. این ماژول گزینهای اقتصادی و قابلاعتماد برای پروژههای FTTH و FTTx با فاصله کوتاه تا متوسط محسوب میشود.
ماژول GPON OLT B+ SFP در کارتهای سرویس GPON مانند GPBD ،GPBH ،GPBC ،GPFD و سایر بردهای سازگار نصب میشود و به عنوان فرستنده/گیرنده نوری (Optical Transceiver) در شبکه GPON عمل میکند.
این ماژول مطابق استانداردهای ITU-T طراحی شده و ارتباطی پایدار، کم مصرف و مقرون به صرفه را در شبکههای دسترسی نوری فراهم میسازد.
📊 مشخصات فنی SFP GPON OLT B+ (سازگاری با بردهای OLT)
| نوع ماژول نوری | مدل برد سرویس | نوع GPON | تعداد پورت | حداکثر Split Ratio |
|---|---|---|---|---|
| SFP (Class B+ / C+ / C++) | H807GPBD | 1G-GPON | 8 پورت | 1:128 |
| SFP (Class B+ / C+ / C++) | H805GPBD / H806GPBD | 1G-GPON | 8 پورت | 1:128 |
| SFP (Class B+ / C+ / C++) | H802GPFD / H805GPFD | 1G-GPON | 16 پورت | 1:128 |
| SFP (Class B+ / C+ / C++) | H806GPBH / H807GPBH | 1G-GPON | 8 پورت | 1:128 |
| XFP | H802XGBC | 10G-GPON | 4 پورت | 1:128 |
- ماژول +SFP GPON OLT B روی بردهای مختلف GPON OLT هوآوی نصب میشود.
- بردهای GPBD / GPBH معمولاً 8 پورت GPON و برد GPFD دارای 16 پورت GPON هستند.
- تمامی این بردها از Split Ratio تا 1:128 پشتیبانی میکنند (وابسته به طراحی شبکه و بودجه نوری).
- برد H802XGBC برای 10G GPON از ماژول XFP استفاده میکند.
ویژگیهای کلیدی ماژول فیبرنوری هوآوی +GPON OLT CLASS B
- فرستنده DFB با طول موج 1490nm بههمراه Isolator
- گیرنده APD با طول موج 1310nm
- پشتیبانی از Digital Diagnostics مطابق SFF-8472
- نرخ ارسال پیوسته 2488 Mbps (Downstream)
- نرخ دریافت Burst Mode تا 1244 Mbps (Upstream)
- تشخیص سریع RX Fast Burst Mode
- محدوده دمای کاری کیس: 0 تا 70 درجه سانتیگراد
- بودجه لینک مطابق Class C++
- انطباق کامل با استاندارد ITU-T G.984.2 Amendment 1
- مناسب شبکههای GPON اپراتوری و Carrier-Class
📊 سازگاری +SFP GPON OLT B با بردهای سرویس و Uplink
| عنوان | مشخصات |
|---|---|
| مدلهای OLT سازگار | MA5680T ، MA5683T ، MA5608T |
| بردهای Uplink | H801GICF ، H801GICG ، H801GICK |
| ماژولهای قابل نصب روی برد Uplink | SFP ، SFP (RJ-45) ، CS-SFP ، SFP+ ، XFP |
| بردهای کنترلی | SCUL ، SCUK / SCUN |
| بردهای سرویس EPON |
4 پورت: H801EPBA4 ، H802EPBC پورت: H802EPBD ، H805EPBD ، H806EPBD ، H807EPBD ، H808EPSD 16 8 پورت: H803EPFD |
| ماژولهای برد EPON | PX20 ، PX20+ ، PX20++ |
| بردهای سرویس GPON |
4 پورت: H801GPBC 8 پورت: H802GPBD ، H805GPBD ، H806GPBD ، H807GPBD ، H806GPBH ، H807GPBH 16 پورت: H801GPFD ، H802GPFD ، H803GPFD ، H805GPFD |
| ماژولهای برد GPON | ++Class B+ ، Class C+ ، Class C |
| بردهای Uplink 10GE | H801X1CA ، H801X2CA ، H801X2CS |
| بردهای سرویس EPON 10GE | 8 پورت: H802XEBD ، H801XEBD |
| بردهای سرویس GPON 10GE | 8 پورت: H801XGBD |
طبق جدول ماژول +SFP GPON OLT B با طیف گستردهای از بردهای GPON، EPON و Uplink در OLTهای سری Huawei SmartAX کاملاً سازگار است.
📊 مقایسه ماژولهای SFP GPON OLT (B+ / C+ / C++)
| ویژگی | C++ Module | C+ Module | B+ Module |
|---|---|---|---|
| نوع ماژول | GPON OLT SFP Class C++ | GPON OLT SFP Class C+ | GPON OLT SFP Class B+ |
| توضیحات | ماژول نوری دوطرفه تکفیبر (Bi-Directional) | ماژول نوری دوطرفه تکفیبر | ماژول نوری دوطرفه تکفیبر |
| طول موج کاری | Tx: 1490 nm Rx: 1310 nm | Tx: 1490 nm Rx: 1310 nm | Tx: 1490 nm Rx: 1310 nm |
| نوع بستهبندی | SFP | SFP | SFP |
| نرخ ارسال (Tx) | 2.488 Gb/s | 2.49 Gb/s | 2.49 Gb/s |
| نرخ دریافت (Rx) | 1.244 Gb/s | 1.24 Gb/s | 1.24 Gb/s |
| حداقل توان خروجی نوری | 6.0 dBm | 3.0 dBm | 1.5 dBm |
| حداکثر توان خروجی نوری | 10.0 dBm | 7.0 dBm | 5.0 dBm |
| حداکثر حساسیت گیرنده | -35 dBm | -32 dBm | -28 dBm |
| نوع کانکتور نوری | SC/UPC | SC/PC | SC/PC |
| نوع فیبر | Single-Mode | Single-Mode | Single-Mode |
| حداکثر فاصله پشتیبانیشده | 20 کیلومتر | 20 کیلومتر | 20 کیلومتر |
| توان نوری Overload | -15 dBm | -12 dBm | -8 dBm |
| نسبت خاموشی (Extinction Ratio) | 8.2 dB | 8.2 dB | 8.2 dB |
🎯 جمعبندی نهایی
ماژول +Huawei SFP GPON OLT Class B یک ماژول فیبر نوری استاندارد و اقتصادی برای شبکههای دسترسی GPON است که روی کارتهای سرویس OLT هوآوی نصب میشود و ارتباط نوری پایدار بین OLT و ONU/ONT را فراهم میکند. این ماژول با پشتیبانی از استاندارد ITU-T G.984، طول موجهای 1490/1310 نانومتر، نرخ انتقال 2.5Gbps/1.25Gbps و سازگاری کامل با تجهیزات MA5680T، MA5683T و MA5608T، گزینهای مناسب برای پروژههای FTTH و FTTx با فاصله کوتاه تا متوسط محسوب میشود.
طراحی SFP، مصرف انرژی پایین، سازگاری گسترده با بردهای GPON و عملکرد پایدار در شرایط Carrier-Class، این ماژول را به انتخابی مطمئن برای ISPها و اپراتورهایی که به دنبال راهکاری مقرونبهصرفه و قابل اعتماد هستند تبدیل کرده است.
