معرفی دستگاه SmartAX MA5800 X7 OLT

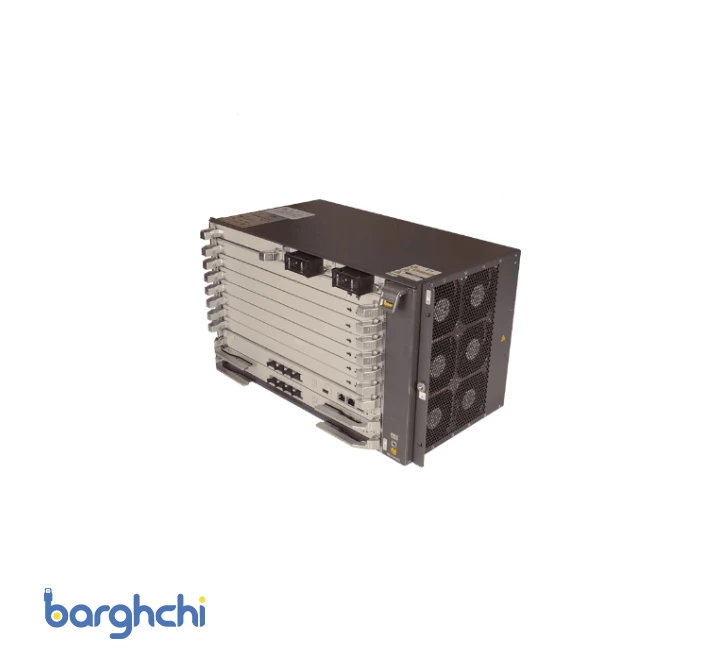

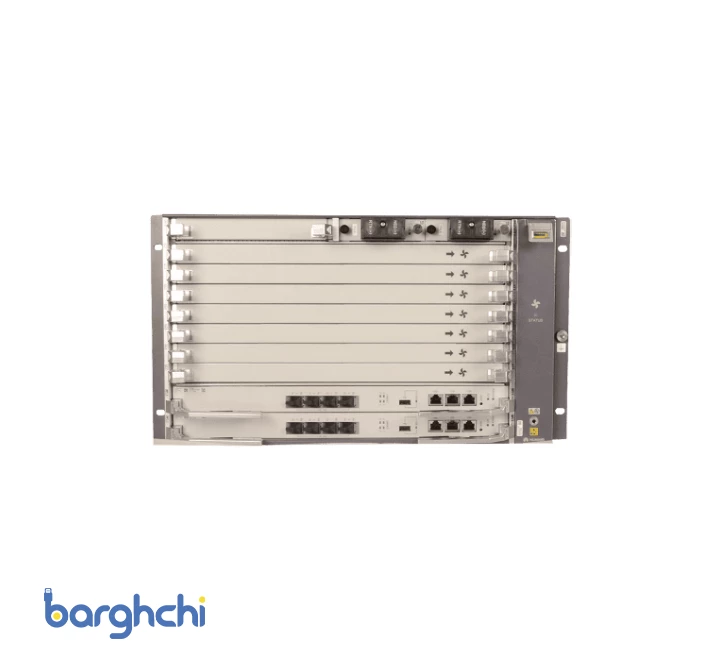

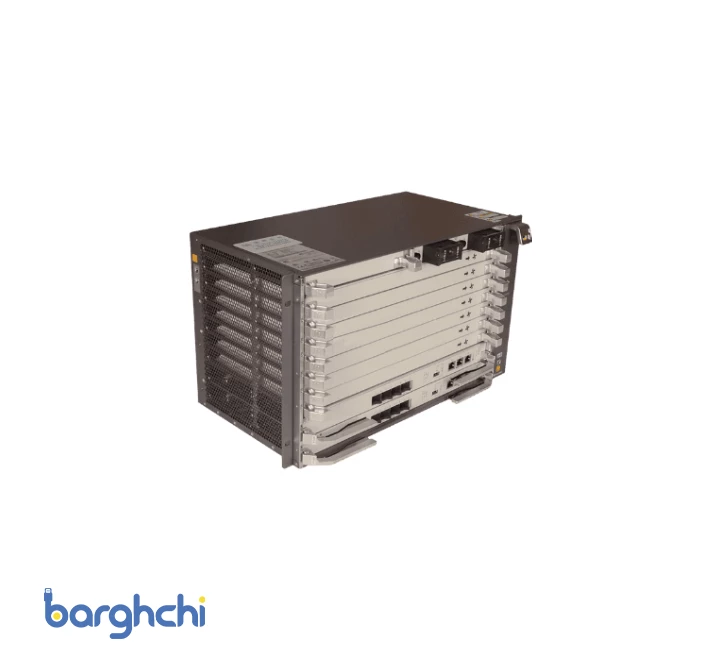

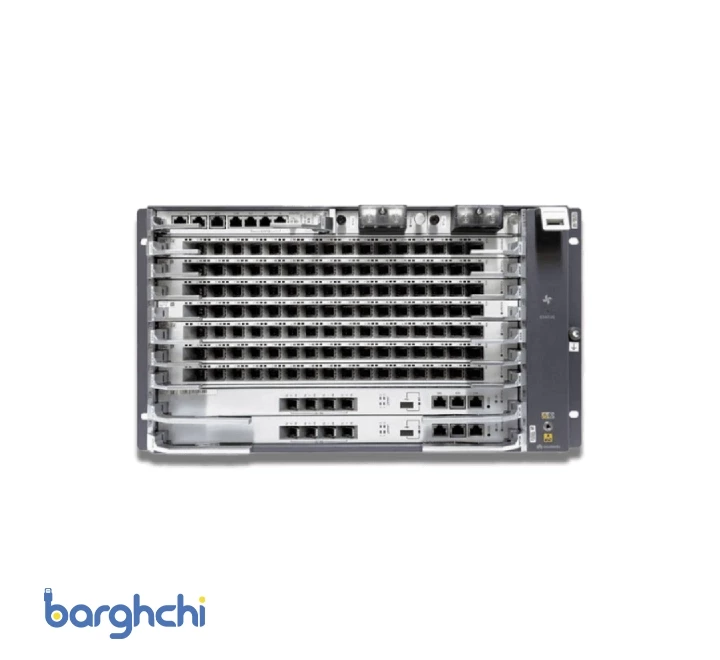

دستگاه SmartAX MA5800 X7 OLT یک OLT نسل جدید با شاسی 19 اینچ و ارتفاع 6U است که دارای 7 اسلات کارت سرویس میباشد و توان پردازشی 200 گیگابیت بر ثانیه بهازای هر اسلات را ارائه میدهد. این دستگاه از GPON و 10G PON پشتیبانی کرده و برای ارتقا به 40G PON و 100G PON نیز کاملاً آماده است. MA5800-X7 بر پایه شاسی H901BPMB طراحی شده و به صورت استاندارد با دو کارت کنترلی H901MPLA و دو کارت پاور H901PILA پیکربندی میشود تا افزونگی و پایداری بالای سیستم تضمین گردد.
این دستگاه OLT از معماری توزیعشده پردازش و ارسال داده (Distributed Forwarding Architecture) بهره میبرد که امکان پردازش ترافیک در سطح هر اسلات را فراهم میکند و از دسترسی Non-Blocking با ظرفیت بالا در سطح 40G PON پشتیبانی مینماید. این معماری باعث افزایش کارایی، مقیاسپذیری و پایداری شبکه در سناریوهای پرمصرف میشود.
در سطح عملیاتی، هر شاسی MA5800-X7 قادر است به صورت همزمان نیاز تا 32 هزار مشترک با دسترسی 100 مگابیت بر ثانیه بدون انسداد را پوشش دهد و تجربهای روان از سرویسهای تلویزیون 4K و ویدئوی پرحجم ارائه کند. برای تضمین دسترسی بدون انسداد به ازای هر کاربر در عصر 4K، این OLT با قابلیت تجمیع پهنباند و ظرفیت بالای ویدئو طراحی شده است. هر اسلات سرویس میتواند از 16 پورت 10G PON، یا 4 پورت 40G PON، یا 2 پورت 100G PON بهصورت Non-Blocking پشتیبانی کند و در مقیاس کل سیستم، امکان ارائه سرویس تا 320 هزار مشترک با دسترسی 100 مگابیت بر ثانیه بدون انسداد فراهم میشود.
جدول مشخصات OLT سری SmartAX MA5800
مشخصات فیزیکی و ظرفیت
|
مشخصه |
MA5800-X7 |
|||
|
ابعاد (W×D×H) |
493×287×486 mm |
442×287×486 mm |
442×268.7×263.9 mm |
442×268.7×88.1 mm |
|
ارتفاع رک |
11U |
11U |
6U |
2U |
|
ظرفیت سوئیچینگ سیستم |
7 Tbps |
480 Gbps |
480 Gbps |
— |
|
تعداد اسلات کارت سرویس |
17 |
15 |
7 |
2 |
ظرفیت پورتها
|
نوع پورت |
MA5800-X17 |
MA5800-X15 |
MA5800-X7 |
MA5800-X2 |
|
GPON / EPON |
272 |
240 |
112 |
32 |
|
GE / FE |
816 |
720 |
336 |
96 |
|
10G GPON / 10G EPON |
136 |
120 |
56 |
16 |
|
10GE |
136 |
120 |
56 |
16 |
|
E1 |
544 |
480 |
224 |
64 |
شرایط محیطی و تغذیه (مشترک بین همه مدلها)
|
مشخصه |
توضیحات |
|
محدوده دمای کاری |
-40°C تا +65°C (شروع به کار از -25°C) |
|
ولتاژ DC |
-38.4V تا -72V |
|
ولتاژ AC |
100V تا 240V |
|
نوع پاور |
AC / DC با پشتیبانی از Redundant Power |
قابلیتهای شبکه (مشترک بین همه مدلها)
|
لایه |
قابلیتها |
|
Layer 2 |
VLAN، MAC Forwarding، SVLAN/CVLAN، PPPoE+، DHCP Option 82 |
|
Layer 3 |
Static Route، RIP/RIPng، OSPF/OSPFv3، IS-IS، BGP/BGP4+، ARP، DHCP Relay، VRF |
|
MPLS & PWE3 |
LDP، RSVP-TE، MPLS OAM، BGP IP VPN، TDM/ETH PWE3، PW Protection |
|
IPv6 |
Dual-Stack IPv4/IPv6، IPv6 L2/L3 Forwarding، DHCPv6 Relay |
|
Multicast |
IGMP v2/v3، IGMP Proxy/Snooping، MLD v1/v2، IPTV مبتنی بر VLAN |
|
QoS |
Classification، trTCM، WRED، Shaping، HQoS، PQ/WRR، ACL |
پایداری و افزونگی سیستم (مشترک)
|
قابلیت |
توضیح |
|
حفاظت GPON |
Type B / Type C |
|
حفاظت 10G GPON |
Type B |
|
مکانیزمهای افزونگی |
BFD، ERPS (G.8032)، MSTP |
|
لینک تجمیعی |
Intra-board & Inter-board LAG |
|
بروزرسانی نرمافزار |
ISSU بدون قطع سرویس |
|
افزونگی سختافزاری |
2× کارت کنترلی + 2× کارت پاور |
|
تشخیص خطا |
Fault Detection & Rectification در حین سرویس |
ویژگیهای کلیدی SmartAX MA5800 X7 OLT
🔹 پشتیبانی همزمان از PON و P2P برای یکپارچهسازی دسترسی روی فیبر نوری، کابل مسی و کابل کواکسیال
🔹 ایجاد شبکه دسترسی یکپارچه (Unified Access Network) و حذف معماریهای مجزا با هدف سادهسازی مدیریت و بهرهبرداری
🔹 پشتیبانی از دسترسی فولسرویس برای سناریوهای خانگی، سازمانی و بکهاول موبایل روی یک شبکه نوری
🔹 ترکیب قابلیتهای OLT و سوئیچ تجمیعی (Aggregation Switch) جهت کاهش لایههای شبکه، فضای رک و مصرف انرژی
🔹 کاهش هزینههای عملیاتی (OPEX) از طریق سادهسازی ساختار شبکه و نگهداری
🔹 بهرهمندی از معماری NP قابل برنامهریزی در کارتهای سرویس با پشتیبانی از سرویسهای هوشمند مبتنی بر SDN
🔹 پشتیبانی از Virtual Access Network برای ارائه سرویسهای چندگانه، اپراتور مجازی و مدلهای Wholesale
🔹 شاسی با 12 اسلات شامل:
-
- 2 اسلات کارت کنترلی
- 2 اسلات کارت پاور
- 1 اسلات رابط عمومی
- 7 اسلات کارت سرویس
- 2 اسلات کارت کنترلی
🔹 استفاده از بکپلین H901BPMB با پهنای باند بالا و آمادگی برای ارتقاهای آینده
🔹 سیستم خنککننده پیشرفته با 6 فن + برد مانیتورینگ H901FMMA برای کنترل هوشمند دما، پایش و تنظیم سرعت فنها
پیکربندی استاندارد SmartAX MA5800 X7 OLT
|
ردیف |
دستهبندی |
مدل / کد |
توضیحات |
|
1 |
شاسی |
H90Z1BPMB |
شلف سرویس IEC مجهز به 6 فن خنککننده |
|
2 |
کارت کنترلی |
برد پردازش و کنترل اصلی سیستم |
|
|
3 |
کارت GPON |
کارت GPON پیشرفته 16 پورت |
|
|
4 |
کارت GPON |
کارت GPON استاندارد 16 پورت |
|
|
5 |
کارت 10G GPON |
کارت 10G GPON پیشرفته 8 پورت |
|
|
6 |
کارت TWDM PON |
H901TWED |
کارت TWDM PON ارتقایافته 8 پورت |
|
7 |
ماژول نوری 10GE |
OMXD30001 |
SFP+، 850nm، سرعت 10Gb/s، کانکتور LC، مالتیمود، برد 300 متر |
|
8 |
ماژول نوری GPON |
OSX002003 |
SFP GPON، Tx:1490nm / Rx:1310nm، 2.488/1.244Gbps، SC/UPC، فیبر سینگلمود |
|
9 |
ماژول نوری 10G GPON |
OSG10G3001 |
SFP+، Tx:1577nm / Rx:1270nm، Up:2.488Gbps / Down:9.953Gbps، SC/UPC |
|
10 |
ماژول نوری 10G GPON |
OSG10G3003 |
XFP، Tx:1577nm / Rx:1270nm، Down:9.953Gbps، برد 20km، SC/UPC |
|
11 |
کارت پاور |
H901PILA |
برد تغذیه برق با ورودی -48V DC |
|
12 |
پچکورد فیبر |
SS-OP-D-LC-M-10 |
LC-LC، مالتیمود، 10 متر، روکش PVC نارنجی |
|
13 |
پچکورد فیبر |
SS-OP-D-SC-S-20 |
SC-SC، سینگلمود G.652D، 20 متر، روکش PVC زرد |
|
14 |
کابل برق |
C0DF1D800 |
کابل برق 1.8 متری، 10mm²، LSZH |
|
15 |
کابل برق |
CPOWCAB02 |
کابل برق 0.85 متری، 16mm²، ارتدار، LSZH |
|
16 |
پنل کور سرویس |
H80XBP0YWB01 |
پنل هدایت هوا برای اسلات کارت سرویس |
|
17 |
پنل کور GPIO |
H80XBPGPIO01 |
پنل کور اسلات GPIO |
|
18 |
تجهیزات رک |
H80B000DFK02 |
کانال مدیریت و هدایت کابل |
|
19 |
لایسنس Multicast |
NDSSMULSUB22 |
لایسنس مشترک Multicast |
|
20 |
لایسنس ONT |
H80S000ONT09 |
لایسنس دسترسی ONT (بهازای هر ONT) |
|
21 |
لایسنس GPON |
H80S00GPON09 |
لایسنس پورت GPON |
|
22 |
لایسنس 10G PON |
H80S010GPON12 |
لایسنس پورت 10G PON |
|
23 |
نرمافزار سیستم |
H90MPLB017 |
پکیج نرمافزاری سیستم MPLB نسخه V100R017 |
کاربردهای SmartAX MA5800 X7 OLT
دستگاه SmartAX MA5800 X7 OLT برای سناریوهای متنوع دسترسی و تجمیع شبکه طراحی شده و در پروژههای اپراتوری و سازمانی کاربرد گستردهای دارد، از جمله:
🔹 شبکههای FTTx شامل FTTH، FTTB، FTTC و FTTD با ظرفیت بالا
🔹 ارائه سرویس اینترنت پرسرعت گیگابیتی برای مشترکین خانگی و تجاری
🔹 پشتیبانی از IPTV، 4K / 8K Video و سرویسهای ویدیویی سنگین
🔹 شبکههای اپراتوری شهری و بینشهری با نیاز به دسترسی پایدار و غیرمسدود (Non-Blocking)
🔹 تجمیع دسترسی ثابت و موبایل (Mobile Backhaul) برای سایتهای 4G / 5G
🔹 شبکههای سازمانی و مراکز داده لبه (Edge DC)
🔹 سناریوهای Wholesale و شبکههای چندسرویسی (Multi-Service Access)
🔹 ارتقای تدریجی شبکه به 10G PON، 40G PON و 100G PON بدون تغییر شاسی
🎯 جمعبندی نهایی
SmartAX MA5800 X7 OLT یک پلتفرم دسترسی نوری نسل جدید و کاملاً اپراتوری است که با معماری توزیعشده، ظرفیت بسیار بالا و پشتیبانی از فناوریهای نوین PON، امکان پیادهسازی شبکههای FTTx مدرن و مقیاسپذیر را فراهم میکند. این دستگاه با تجمیع دسترسی ثابت و سیار، پشتیبانی از سرویسهای سنگین مانند IPTV و 4K/8K و قابلیت ارتقا به 40G/100G PON، انتخابی ایدهآل برای اپراتورها و پروژههای بزرگ مخابراتی است که به پایداری، توسعهپذیری و کاهش هزینههای عملیاتی اهمیت میدهند.
