نقد و بررسی محصول

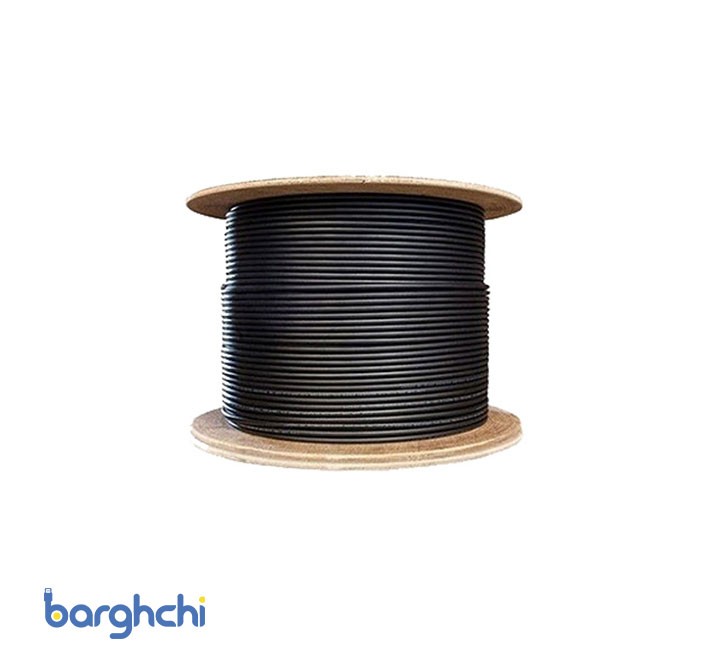

کابل فیبر نوری 12 core خاکی دارای قطر 7 یا 8 میلیمتر است، نوع آن نیز سینگل مود میباشد. از نام کابل فیبر نوری 12 کور خاکی شهید قندی SM OBFC می‌توانیم متوجه برخی از مزایای آن باشیم، به عنوان مثال این کابل را میتوان درون خاک دفن کرد، بدون این که آسیبی به آن وارد شود. اگر درباره وزن ای کابل فیبر نوری بپرسید باید بگویم که وزن آن تغریبا 40 کیلو گرم است.
روکش آن نیز در دو نوع یک روکشه و دو روکشه موجود است، در ادامه بیشتر درباره این کابل به شما اطلاعات خواهیم داد، اگر فکر میکنید که بلاگ برقچی برای شما مفید خواهد بود و یا این که دوست دارید درباره کابل فیبر نوری 12 کور خاکی شهید قندی SM OBFC بیشتر بدانید، ادامه این بلاگ پست را از دست ندهید، زیرا ما تصمیم داریم اطلاعات مختصر و مفیدی را در اختیار شما قرار دهیم.
امیدواریم که مطلب فوق از تیم تولید محتوای برقچی به اندازه کافی برای شما مفید باشد.
کابل فیبر نوری 12 کور خاکی شهید قندی دارای چه مشخصاتی است؟
کابلهای فیبر نوری 12 کور خاکی را داخل یک تویوپ در مرکز کابل قرار میدهند، در اطراف تویوپ آن نیز بر طبق نیاز از عنصر مقاوم مرکزی استفاده میشود، بعد از آن نیز لایهای از روکش بر روی آن قرار میدهند. این نکته نیز قایل ذکر است که بر اساس کاربرد این نوع کابل، جنس روکش آن تغییر میکند. همانطور که دربالا نیز به آن اشاره شد میتوان این نوع کابل را درون خاک دفن کرد، دلیل آن نیز این است که در ساختار آن از ارمور استفاده شده است.OBFC یعنی : کابل فیبر ژله‌ای خاکی
مشخصات لوز تویوپ و فیبر نوری
هر کدام از لوز تویوپ فیبر نوری طبق جدولی که در زیر است شناخته میشوند.| شماره فیبر نوری | رنگ | شماره فیبر نوری | رنگ |
| 1 | سفید | 7 | قهوهای |
| 2 | قرمز | 8 | بنفش |
| 3 | سبز | 9 | نارنجی |
| 4 | آبی | 10 | صورتی |
| 5 | زرد | 11 | طوسی |
| 6 | مشکی | 12 | بی رنگ |
در کابلهای نوریای که دارای 12 کر یا کمتر هستند، رنگهای اول را باید استفاده کرد.
ساختار کابل فیبر نوری 12 کور خاکی شهید قندی SM OBFC چگونه است؟
| توضیحات | موضوع |
| فیبر نوری سینگل مود دارای استاندارد TU G652 است، این نوع فیبر نوری طبق رنگ بندی کد شده اند و به شکل مناسبی در دامنه بزرگی از دما 40 تا 80 درجه سانتی گراد به درستی عمل میکنند. | فیبر نوری |
| لوز تویوپها از مواد PBT که با رنگ کدگذاری شدهاند حاوی 1 تا 12 فیبرهای نوری هستند که با ژله thixotropic پر شدهاند. این ژله عاری از هرگونه کثیفی و ذرات فلزی و غیر سمی است که هیچ گونه خطرات پوستیای ندارد. | بافر |
| عنصر مقاوم مرکزی غیر فلزFRP با حداقعل میانگین قطر 2.5 میلی متر. | عنصر مقاوم مرکزی |
| لوز تویوپها با یک چرخش چپ و راست دور هسته مقاوم مرکزی پیچیده میشود. برای تطبیق لوز تویوپها با عنصر مرکزی ممکن است از پرکنندههای PP یا hdpeدر ساختار کابل استفاده گردد. | کر |
| لایهای از نوار پلی استر که دارای ضخامت کافی است به طور طولی همه لوز تویوپ را گرفته است. | نوار پلی استر |
| طرف قطر کابل بر روی نوار جاذب رطوبت و زیر روکش اولیه دو نخ پوست کنی وجود دارد. دو پوست کنی دیگر نیز بر روی نوار استیل و زیر روکش بیرونی وجود دارند. این نکته را باید در نظر داشت که نخ پوست کنی باید دارای مقاومت و انعطاف پذیری برای برش نوار یا پلی اتیلن باشد. | نخ پوست کنی |
| روکشی به رنگ مشکی LDPE طبق ASTM-D1248 بر روی نخ پوست کنی قرار میگیرد. میانگین ضخامت روکش اولیه 1.5 میلی متر است. | روکش اولیه |
| یک نوار استیل موج دار که همه روکش اول آن را گرفته، این لایه، لایهای است که ضد جونده است. همپوشانی این نوار نیز باید بیشتر از 3 میلی متر باشد. | آرمور |
| یک روکش مشکی HDPE مطابق با ASTM-D1248 روی نوار استیل را پوشانده است. میانگین روکش 2 میلی متر است. | روکش خارجی/ بیرونی |
