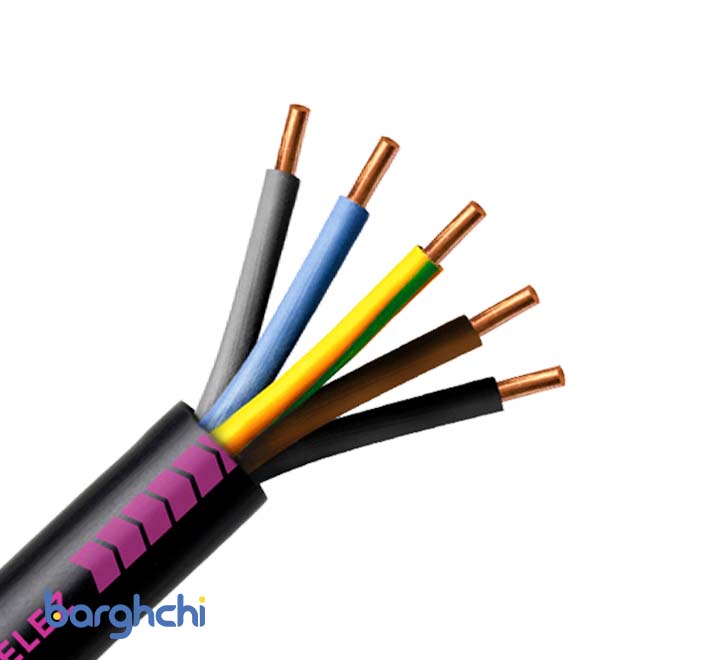

کابل مفتول، از یک ماده رسانا مانند مس یا آلومینیوم در یک رشته سیم به صورت تک‌هسته‌ای ساخته میشود. این کابل به گونه‌ای طراحی شده است که تنها یک مسیر واحد برای انتقال جریان الکتریکی ارائه می‌کند. ماده رسانا در داخل یک سیم عایق قرار می‌گیرد و چند سیم به صورت به هم تابیده یک کابل مفتول را تشکیل می‌دهند. درحقیقت، کابل مفتولی از چندین سیم ساخته شده است که هر سیم تنها یک هسته دارد. همچنین کابل مفتولی به کابل خشک و زمینی نیز معروف است. کابل‌های مفتولی به دلیل ویژگی‌های منحصر به فردشان کاربردهای متنوعی در صنایع مختلف دارند. این کابل‌ها معمولاً در سیستم‌های توزیع برق مورد استفاده قرار می‌گیرند، زیرا در انتقال ولتاژ و جریان بالا با حداقل تلفات بسیار خوب عمل می‌کنند. ساختار تک هسته‌ای این کابل‌ها که معمولاً با موادی مانند PVC یا XLPE عایق می‌شوند، باعث شده تا برای تاسیسات زیرزمینی گزینه ایده‌آلی محسوب شوند. به طور کلی، کابل‌های مفتولی در موارد زیر استفاده می‌شوند:
توزیع برق در شبکه‌ها و پست‌های برق
خطوط انتقال نیرو زمینی و زیر زمینی
سیم‌کشی داخلی در ساختمان‌ها (تابلوهای توزیع، سوئیچ‌ها، پریزها و غیره)
موتورهای الکتریکی و ابزارهای مخابراتی
سیستم‌های HVAC (تهویه مطبوع) و کولر گازی
صنعت خودروسازی به خصوص وسایل گرمایشی
ساخت لوازم خانگی برقی

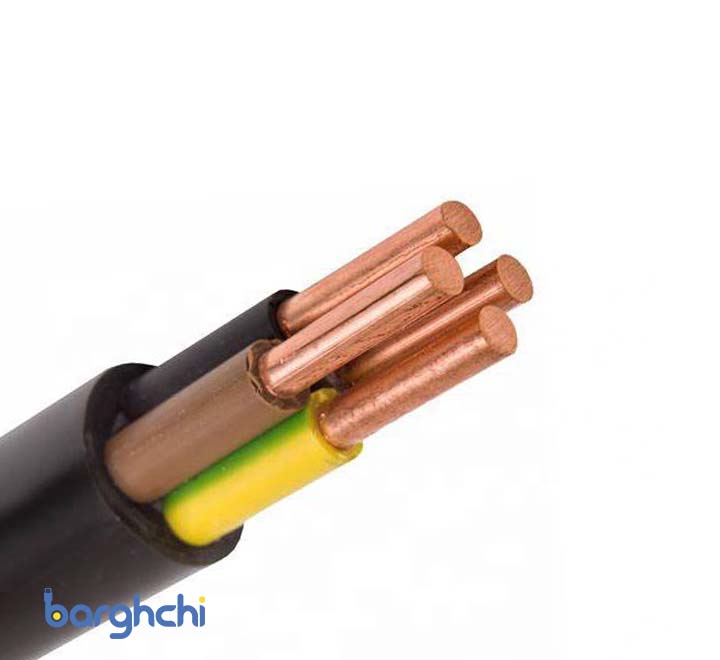

کابل مفتول

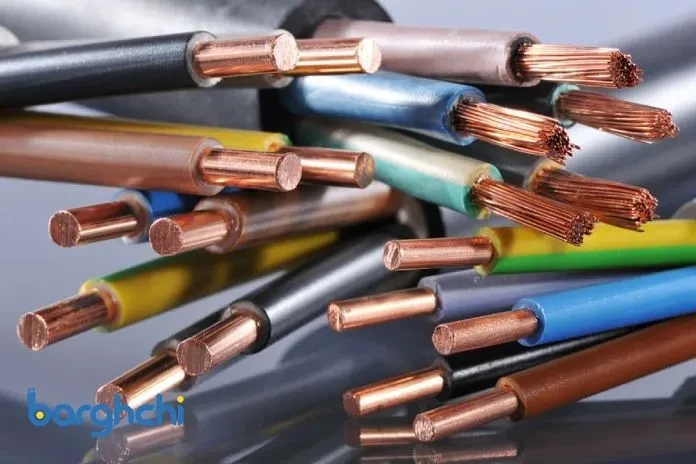

تفاوت کابل مفتول با کابل افشان چیست؟
کابل مفتولی و کابل افشان (چند هسته‌ای) براساس ساختار و ویژگی‌هایشان برای اهداف متفاوتی استفاده می‌شوند. اول اینکه کابل مفتولی تنها یک هسته در یک سیم دارد، اما کابل افشان چندهسته‌ای محسوب میشود که به صورت در هم تابیده در یک سیم قرار می‌گیرند. درحقیقت، کابل‌های افشان شامل چند سیم چند هسته‌ای در داخل یک کابل هستند. پس تعداد هسته را باید تفاوت اصلی این دو کابل دانست. همین موضوع باعث شده تا قیمت کابل‌های مفتولی به دلیل ساختار ساده‌تر، کمتر از کابل‌های افشان در نظر گرفته شود. کابل‌های افشان به دلیل چند رشته‌ای بودن، انعطاف‌پذیری بیشتری نسبت به کابل‌های مفتولی دارند و به راحتی می‌توان با نیروی دست آنها را خم کرد. مقاومت اهمی مورد دیگری است که تفاوت این دو کابل را مشخص می‌کند. مقاومت اهمی به مقاومت ماده در برابر جریان الکتریکی اشاره دارد. مقاومت اهمی کابل‌های افشان بیشتر از کابل‌های مفتولی است. کم بودن مقاومت اهمی کابل‌های مفتولی نشان‌دهنده این موضوع است که جریان برق را با کیفیت بهتری منتقل می‌کنند و افت ولتاژ کم‌تری دارند. سوم اینکه کابل‌های مفتولی برای انتقال برق با ولتاژ بالا در فواصل طولانی مناسب هستند و به تلفات کم و مقاومت در برابر تداخل الکترومغناطیسی کمک می‌کنند. از سوی دیگر، کابل‌های افشان برای انتقال داده، سیستم‌های کنترل و ابزار دقیق که در آن انتقال همزمان سیگنال یا قدرت به چندین دستگاه ضروری است، مناسب هستند. کابل‌های مفتولی معمولاً در کف، سقف، دیوارها، داخل لوله و سایر موارد کاربرد دارند، اما کابل‌های افشان برای مسیرهای پرپیچ و خم عالی خواهند بود.

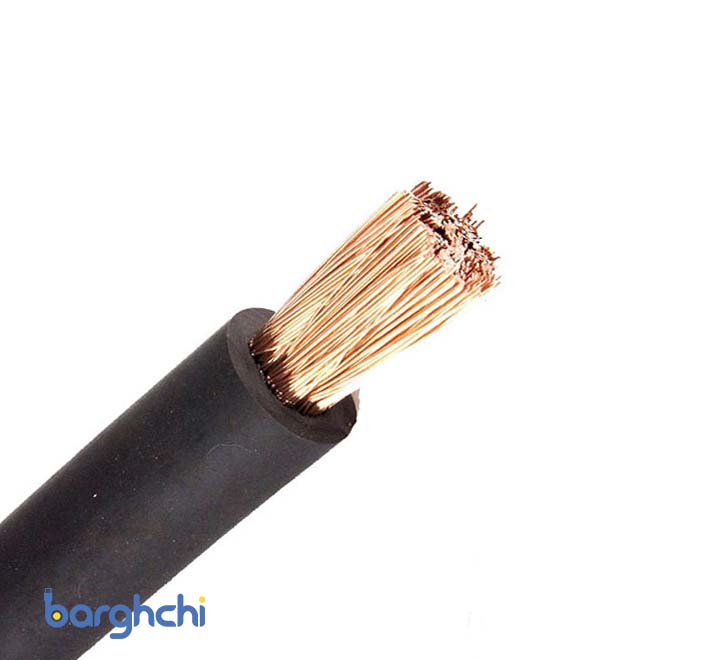

تفاوت کابل مفتول با کابل افشان

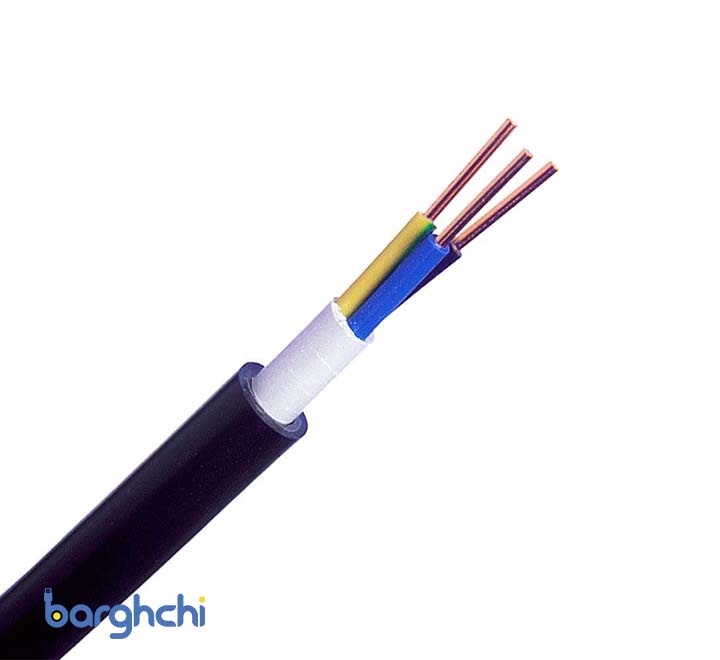

اجزا و ساختار کابل‌های مفتولی
کابل‌های مفتولی از چندین جزء کلیدی تشکیل شده‌اند و ساختار ساده‌ای دارند. اجزای اصلی این کابل‌ها عبارتند از:
هادی: در هسته کابل، یک هادی فلزی وجود دارد که معمولاً از موادی مانند مس یا آلومینیوم ساخته میشود. این ماده رسانا به عنوان مسیری برای جریان الکتریکی از یک نقطه به نقطه دیگر عمل می‌کند.
عایق: اطراف هادی با یک لایه عایق ساخته شده از موادی مانند PVC (پلی وینیل کلراید) یا XLPE (پلی اتیلن با پیوند متقاطع) پوشش داده میشود. این عایق برای جلوگیری از تماس هادی با دیگر هادی‌ها و در نتیجه کاهش خطر اتصال کوتاه کاربرد دارد.

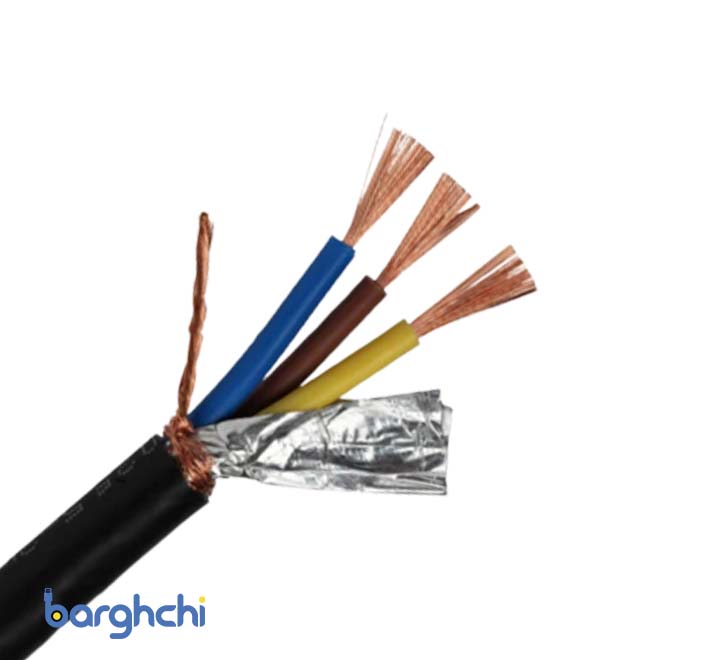

شیلد: در برخی موارد، کابل مفتولی ممکن است یک لایه خارجی اضافی به نام شیلد یا آرمور داشته باشد. این لایه از کابل در برابر آسیب فیزیکی، رطوبت و عوامل محیطی محافظت بیشتری ارائه می‌دهد.
نکته: برخی از کابل‌های مفتولی چندین لایه اضافه دیگر مانند لایه محافظ میانی و لایه پوشش جداکننده دارند که همه آنها برای افزایش مقاومت فیزیکی، کاهش خطرات الکتریکی و سایر اهداف استفاده می‌شوند.
بررسی انواع کابل مفتول
کابل‌های مفتولی براساس وزن و نوع هادی به انواع مختلفی تقسیم می‌شوند. کابل مفتولی سبک برای انتقال برق با ولتاژ 300 تا 500 کاربرد دارد و کابل مفتولی سنگین (NYY) بین 600 تا 1000 ولتاژ را هدایت می‌کند. از نظر نوع هادی می‌توان این کابل‌ها را به انواع زیر تقسیم کرد:

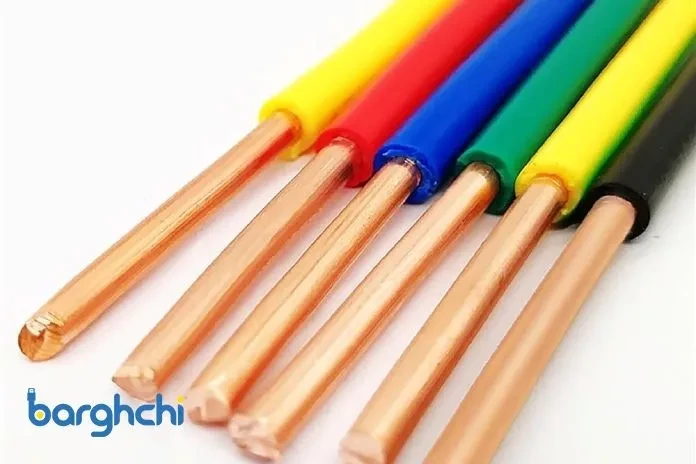

بررسی انواع کابل مفتول
کابل مفتول مسی
این کابل از یک هادی مسی ساخته میشود که رسانایی عالی و مقاومت در برابر خوردگی بالایی را ارائه می‌دهد. کابل‌های تک هسته‌ای مسی به دلیل خواص الکتریکی بسیار خوب، محبوب‌تر از کابل‌های مفتولی آلومینیومی هستند، اما باید توجه داشته باشید که قیمتشان بیشتر است.
کابل مفتول آلومینیومی
این کابل‌ها از هادی آلومینیومی بهره می‌برند. کابل‌های آلومینیومی اغلب مقرون به صرفه‌تر از کابل‌های مسی هستند، اما نمی‌توانند به اندازه مس در کیفیت جریان الکتریکی موثر باشند. از طرفی، کابل مفتولی آلومینیومی سبک وزن‌تر است و مقاومت فیزیکی بیشتری دارد. تفاوت کلی کابل مفتولی مسی و آلومینیومی در جدول زیر آورده شده‌اند:
پارامترها
کابل مفتولی آلومینیومی
کابل مفتولی مسی
رنگ
نقره‌ای
قرمز
میزان رسانایی الکتریسیته
کمتر از مس
بالا
وزن
سبک‌تر از مس
سنگین
مقاومت در برابر حرارت
انبساط در دمای بالا
مقاومت بالا در برابر گرما و ذوب شدن
مقاومت در برابر خوردگی
کمتر از مس
بالا
قیمت
ارزان‌تر از مس
گران
شکل پذیری
شکل پذیری خوب، اما کمتر از مس
شکل پذیری بالا
اتلاف انرژی الکتریکی
بیشتر از مس
کم
راحت در استفاده
زیاد به دلیل وزن کم
نیازمند کارشناس و متخصص
احتمال سرقت
کم به دلیل ارزان بودن
زیاد به دلیل گران بودن
سایزبندی کابل مفتول
انتخاب سایز مناسب کابل مفتول برای اطمینان از عملکرد ایمن و کارآمد سیستم‌های الکتریکی و اجتناب از مسائلی مانند افت ولتاژ، گرمای بیش از حد و آسیب احتمالی به تجهیزات یا اموال بسیار مهم است. سایز کابل‌های مفتولی براساس سطح مقطع و تعداد سیم مشخص می‌شوند. برای مثال سایز 5*35 نشان‌دهنده سطح مقطع کابل به اندازه 35 میلی‌متر مربع است و عدد 5 به تعداد سیم تک هسته‌ای داخل کابل اشاره دارد. سایز مناسب کابل مفتول برحسب موارد زیر تعیین میشود:
ظرفیت حمل جریان: سطح مقطع بزرگتر به کابل اجازه می‌دهد تا جریان بیشتری را بدون گرم شدن بیش از حد انتقال دهد.
مقدار ولتاژ: اندازه کابل باید برای سطح ولتاژ سیستم الکتریکی مناسب باشد.
شرایط محیطی: کابل‌هایی که در خارج از فضای داخل یا در محیط‌های سخت استفاده می‌شوند، ممکن است برای دوام و ایمنی بیشتر به عایق ضخیم‌تر یا هادی بزرگتر نیاز داشته باشند.
الزامات نصب: اندازه کابل باید با روش نصب و فضای موجود سازگار باشد.
به عنوان مثال، اندازه معمول کابل مفتولی در سیم‌کشی خانگی از 1.5 میلی‌متر مربع برای مدارهای روشنایی تا 6 میلی‌متر مربع یا بیشتر برای مدارهای برق متغیر است. در کاربردهای صنعتی بسته به نیازهای خاص تجهیزات و ماشین آلات مورد استفاده، سایز کابل‌ها متفاوت خواهد بود.

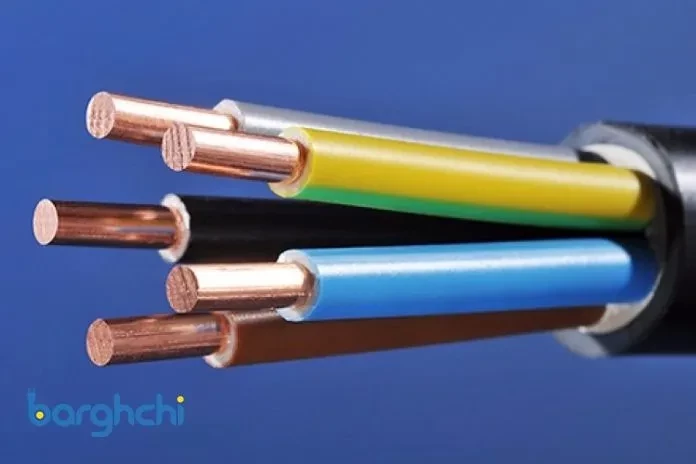

سایزبندی کابل مفتول

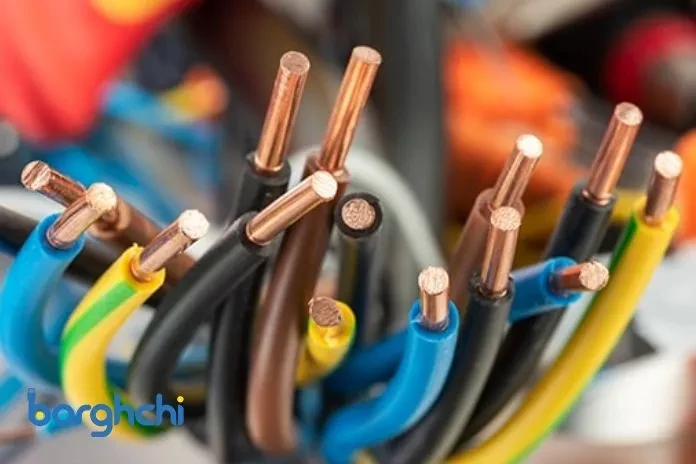

رنگبندی کابل مفتولی
کابل مفتول در رنگ‌های متفاوت تولید می‌شوند تا از طریق رنگ بتوان وظیفه و کاربرد هر سیم را در داخل کابل تشخیص داد. هر سیم با هر رنگ مخصوص به خود میتواند کار متفاوتی را در مدار الکتریکی انجام دهد. در جدول زیر می‌توانید رنگ بندی کابل مفتول را براساس تعداد سیم مشاهده کنید:
تک رشته
دو رشته
سه رشته
چهار رشته
سیم فاز 1
سیاه
سیاه، قرمز
قرمز
سیاه
سیم فاز 2
قرمز
–
سبز، زرد
قرمز
سیم فاز 3
آبی
–
–
بنفش
سیم نول
سفید یا خاکستری
آبی یا سبز یا زرد
آبی
زرد
سیم ارت
سبز، زرد
–
–
–
نکته: سیم‌های 5 رشته‌ای از نظر رنگبندی تحت قانون خاصی قرار ندارند و ممکن است رنگ‌های سفید، سیاه، قرمز، بنفش، زرد و قهوه‌ای را در این کابل‌ها مشاهده کنید.
نکات مهم در انتخاب و خرید کابل مفتولی
هنگام خرید کابل‌های مفتولی بهتر است نکات مهم زیر را در نظر بگیرید:
نیازهای خود را بشناسید: مشخصات پروژه خود را بررسی کنید تا در مورد مقدار ولتاژ نامی، جریان عبوری، دمای مورد نیاز، نوع کاربرد، دسترسی جهت نصب و سایر موارد اطلاعات لازم را کسب کرده باشید.
کیفیت کابل را بررسی کنید: خرید کابل‌های با کیفیت و استاندارد از تولیدکنندگان معتبر توصیه میشود. کابل‌های باکیفیت با گذشت زمان دیرتر خراب می‌شوند و به طور کلی استفاده از آنها ایمن‌تر است.
عوامل محیطی را در نظر بگیرید: عوامل محیطی و فضایی که در آن کابل را نصب می‌کنید در دستور بررسی قرار دهید. در محیط‌های خشن به کابل مقاوم (شیلدار) نیاز دارید یا برای فضاهای تنگ به کابل انعطاف‌پذیر احتیاج خواهید داشت.
مشخصات کابل را بشناسید: اندازه و طول کابل مناسب را براساس پروژه خود انتخاب کنید. استفاده از کابل‌های خیلی کوچک یا خیلی طولانی میتواند منجر به افت ولتاژ و کاهش برق شود. همچنین به نوع عایق، هادی و سایر مشخصات توجه کنید.
قیمت کابل مفتول را بررسی کنید: در حالی که هزینه یک عامل مهم است، کیفیت را بر قیمت اولویت دهید. کابل‌های ارزان‌تر ممکن است در ابتدا باعث صرفه جویی در هزینه‌ها شوند، اما زودتر خراب خواهند شد و ایمنی را به خطر می‌اندازند.
خرید انواع کابل مفتولی با بهترین قیمت و ضمانت اصالت کالا در برقچی
فروشگاه اینترنتی برقچی برای انتخاب و خرید انواع کابل مفتول به عنوان یک گزینه قابل اعتماد در بازار شناخته میشود. طیف گسترده‌ای از کابل‌های مفتولی در سایزها و برندهای مختلف در فروشگاه برقچی به فروش می‌رسند که مطابق با مشخصات و نیازهای صنایع هستند. این وبسایت محصولات خود را با بهترین قیمت و امکان خرید آسان ارائه می‌دهد. علاوه بر این، برقچی اصالت را در اولویت قرار می‌دهد و تضمین می‌کند که همه محصولات مستقیماً از تولیدکنندگان معتبر تهیه می‌شوند. این تعهد به اصالت توانسته است اعتماد مشتریان را جلب کند و به آنها اطمینان دهد که محصولات این وبسایت باکیفیت هستند.
مراحل خرید آنلاین کابل مفتولی از فروشگاه اینترنتی برقچی
خرید آنلاین کابل مفتول از فروشگاه اینترنتی برقچی بسیار راحت است. در هر جایی که هستید با اتصال به اینترنت می‌توانید سفارش خود را نهایی کنید. توصیه می‌کنیم خرید انواع کابل برق از برقچی را طبق مراحل زیر انجام دهید:
درخواست خرید، مشاوره و راهنمایی
اعلام قیمت و صدور پیش فاکتور
آماده‌سازی کالا جهت ارسال
تسویه نهایی و صدور فاکتور
ارسال کالا در همان روز
مشاهده بیشتر
روال کار برقچی
درخواست خرید
مشاوره و راهنمایی
اعلام قیمت
صدور پیش‌فاکتور
آماده‌سازی کالا
ارسال کالا در همان روز
تسویه نهایی
صدور فاکتور
ارسال کالا
در همان روز
سوالات متداول
1.نوشتههای روی کابل مفتولی نشانه چیست؟
نوشتههای روی کابل به نوع هادی، عایق، شیلد، مقدار ولتاژ، تعداد رشته و سطح مقطع اشاره دارند.
2.بهترین برند کابل مفتولی کدام است؟
برندهای معتبر شامل کابل البرز، کابل خراسان افشار نژاد، کابل باختر، کابل یزد و سایر موارد هستند.
3.آیا امکان خرید عمده کابل مفتولی در برقچی وجود دارد؟
بله مشتریان عزیز میتواند کابل مفتول را به صورت عمده و با قیمت مناسب از برقچی خریداری کنند.
4.هزینه و زمان ارسال سفارشات در برقچی چقدر است؟
هزینه ارسال سفارشها طبق تعرفه مصوب شرکتهای ذکر شده محاسبه میشود. اگر سفارش تا از قبل از ساعت پنج عصر ثبت شود در همان روز از شنبه تا چهارشنبه ارسال میشود.
